GAMES101-现代计算机图形学入门（Assignment5）

GitHub主页：https://github.com/sdpyy
games101项目作业代码：https://github.com/sdpyy1/CppLearn/tree/main/games101

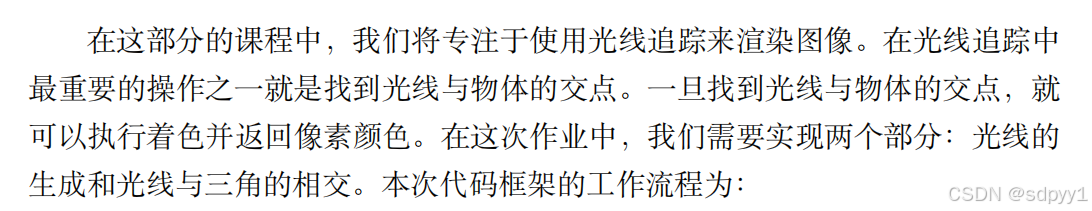

作业介绍

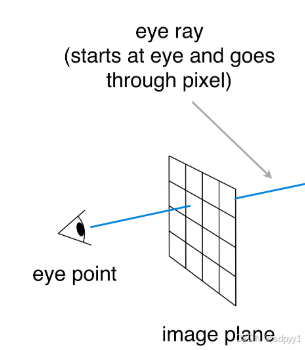

eye ray（计算像素坐标实际对应的空间坐标）

这里首先需要回顾一下光栅化过程中的各种space转换

1. Model Space 模型自身的局部坐标系，类如.obj文件中定义的顶点位置，并不会随着在空间中移动而修改
2. World Space 全局坐标系，所有物体在此空间中进行定位和交互
3. View Space 以摄像机为原点的坐标系，看向-Z方向
4. Clip Space 经投影矩阵（Projection Matrix）变换后的标准化坐标空间（范围[-1,1]）
5. Screen Space 经过视口转换映射到屏幕上
6. Raster Space 用于表示最终渲染图像中每个像素的位置‌

遍历像素是在Raster Space中进行的，第一步要计算摄像机看向每个像素时，实际上看向的空间坐标。（在这里意识到之前学习的一个误区，经过视口变化后，xy坐标范围从[-1,1]变化为[0,width/heigth]，而z坐标并不是变成从0开始，然后向-z变化，而是主要看最大深度和最小深度是如何设置的）

1. x和y都加0.5移动到像素中心
2. $x+0.5/width，y+0.5/height$ 缩小到[0,1]
3. 下一步 $2\ast (i+0.5)/width-1$,扩大2倍左移一个单位，这样就移动到了[-1,1] （由于屏幕原点在左上角，y越往下越大，但是在NDC空间，y越往下越小，所以要反转y坐标）
4. 因为原来屏幕不一定是正方形，需要给x*宽高比（此时已经在NDC坐标下）
5. 最后将NDC坐标转换为摄像机视角下的坐标（给了fov，就是给了znear的位置），给x、y乘以tan(deg2rad(scene.fov * 0.5f)），这样就得到了当眼睛看向一个像素时，它实际上在znear上的位置
6. 确实没有必要继续逆转换了，因为znear上的坐标在透视投影过程中并不会变化

   给出这部分的完整代码

    for (int j = 0; j < scene.height; ++j)
    {
        for (int i = 0; i < scene.width; ++i)
        {
            // generate primary ray direction
            float x;
            float y;
            // TODO: Find the x and y positions of the current pixel to get the direction
            // vector that passes through it.
            // Also, don't forget to multiply both of them with the variable *scale*, and
            // x (horizontal) variable with the *imageAspectRatio*
            // 映射到[-1,1]
            x = 2 * (i + 0.5) / scene.width - 1;
            y = 1 - 2 * (j + 0.5) / scene.height;
            // 找到对应znear的坐标
            x = x * scale * imageAspectRatio;
            y = y * scale;
            Vector3f dir = Vector3f(x, y, -1); // Don't forget to normalize this direction!
            normalize(dir);
            framebuffer[m++] = castRay(eye_pos, dir, scene, 0);
        }
        UpdateProgress(j / (float)scene.height);
    }

rayTriangleIntersect 三角形与光线求交

这里比较容易，因为有现成的公式，如果有交点，那这个交点可以用重心坐标表示，所以可以得出图中的等式，直接代码实现即可，最后记得判断结果的合理性（t要大于0，重心坐标三个分量都要大于0，等式已经限定了三者相加为1）

完整代码

bool rayTriangleIntersect(const Vector3f& v0, const Vector3f& v1, const Vector3f& v2, const Vector3f& orig,
                          const Vector3f& dir, float& tnear, float& u, float& v)
{
    Vector3f e1 = v1-v0;
    Vector3f e2 = v2-v0;
    Vector3f s = orig - v0;
    Vector3f s1 = crossProduct(dir,e2);
    Vector3f s2 = crossProduct(s,e1);
    Vector3f tmp(dotProduct(s2,e2), dotProduct(s1,s), dotProduct(s2,dir));
    Vector3f ans = tmp/ dotProduct(s1,e1);
    tnear = ans.x;
    u = ans.y;
    v = ans.z;
    if (tnear > 0 && u>=0 && v>=0 && 1-u-v>0){
        return true;
    }
    return false;
}

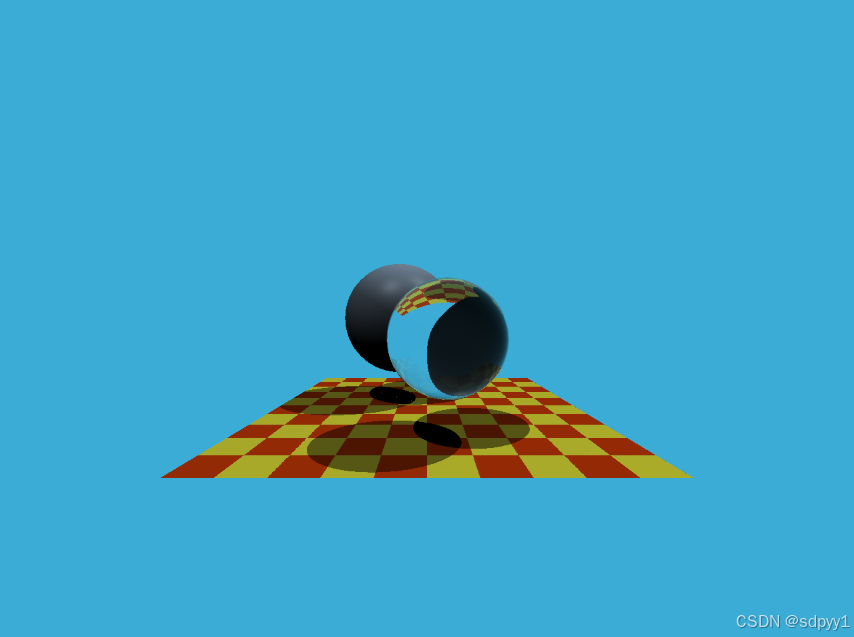

上边两步做完后，作业就结束了，输出的图如下

其他代码

Object及其派生

class Object
{
public:
    Object()
        : materialType(DIFFUSE_AND_GLOSSY)
        , ior(1.3)
        , Kd(0.8)
        , Ks(0.2)
        , diffuseColor(0.2)
        , specularExponent(25)
    {}
    virtual ~Object() = default;
    // 光线与Object是否有交点
    virtual bool intersect(const Vector3f&, const Vector3f&, float&, uint32_t&, Vector2f&) const = 0;
    // 负责计算交点处的表面属性
    virtual void getSurfaceProperties(const Vector3f&, const Vector3f&, const uint32_t&, const Vector2f&, Vector3f&,
                                      Vector2f&) const = 0;
    // 返回Object的漫反射颜色
    virtual Vector3f evalDiffuseColor(const Vector2f&) const
    {
        return diffuseColor;
    }
    // material properties
    MaterialType materialType;
    // 折射率
    float ior;
    // 漫反射和高光反射系数
    float Kd, Ks;
    // 漫反射颜色
    Vector3f diffuseColor;
    // 高光指数（Phong模型参数），控制高光区域的大小和锐利程度（值越大，高光越集中）‌
    float specularExponent;
};

Object有两个实现类Sphere和MeshTriangle
首先看看 Sphere

class Sphere : public Object
{
public:
    Sphere(const Vector3f& c, const float& r)
        : center(c)
        , radius(r)
        , radius2(r * r)
    {}
    // 实现求交 就是光线的方程与球的隐式方程联立求解
    bool intersect(const Vector3f& orig, const Vector3f& dir, float& tnear, uint32_t&, Vector2f&) const override
    {
        // analytic solution
        Vector3f L = orig - center;
        float a = dotProduct(dir, dir);
        float b = 2 * dotProduct(dir, L);
        float c = dotProduct(L, L) - radius2;
        float t0, t1;
        if (!solveQuadratic(a, b, c, t0, t1))
            return false;
        if (t0 < 0)
            t0 = t1;
        if (t0 < 0)
            return false;
        tnear = t0;
        return true;
    }
    // 返回的是法线
    void getSurfaceProperties(const Vector3f& P, const Vector3f&, const uint32_t&, const Vector2f&,
                              Vector3f& N, Vector2f&) const override
    {
        // 球表面一点的法线就是这一点与圆心连接的线
        N = normalize(P - center);
    }
    Vector3f center;
    float radius, radius2;
};

其中求交问题参考下图，就是联立求解，solveQuadratic用来求二次方程的根

紧接着看一下MeshTriangle

class MeshTriangle : public Object
{
public:
    // 参数为顶点数组、索引数组、三角形数量、对应的纹理坐标
    MeshTriangle(const Vector3f* verts, const uint32_t* vertsIndex, const uint32_t& numTris, const Vector2f* st)
    {
        uint32_t maxIndex = 0;
        for (uint32_t i = 0; i < numTris * 3; ++i)
            if (vertsIndex[i] > maxIndex)
                maxIndex = vertsIndex[i];
        maxIndex += 1;
        vertices = std::unique_ptr<Vector3f[]>(new Vector3f[maxIndex]);
        memcpy(vertices.get(), verts, sizeof(Vector3f) * maxIndex);
        vertexIndex = std::unique_ptr<uint32_t[]>(new uint32_t[numTris * 3]);
        memcpy(vertexIndex.get(), vertsIndex, sizeof(uint32_t) * numTris * 3);
        numTriangles = numTris;
        stCoordinates = std::unique_ptr<Vector2f[]>(new Vector2f[maxIndex]);
        memcpy(stCoordinates.get(), st, sizeof(Vector2f) * maxIndex);
    }
    // 求交 就是上边实现的功能
    bool intersect(const Vector3f& orig, const Vector3f& dir, float& tnear, uint32_t& index,
                   Vector2f& uv) const override
    {
        bool intersect = false;
        for (uint32_t k = 0; k < numTriangles; ++k)
        {
            const Vector3f& v0 = vertices[vertexIndex[k * 3]];
            const Vector3f& v1 = vertices[vertexIndex[k * 3 + 1]];
            const Vector3f& v2 = vertices[vertexIndex[k * 3 + 2]];
            float t, u, v;
            if (rayTriangleIntersect(v0, v1, v2, orig, dir, t, u, v) && t < tnear)
            {
                tnear = t;
                uv.x = u;
                uv.y = v;
                index = k;
                intersect |= true;
            }
        }

        return intersect;
    }

    void getSurfaceProperties(const Vector3f&, const Vector3f&, const uint32_t& index, const Vector2f& uv, Vector3f& N,
                              Vector2f& st) const override
    {
        const Vector3f& v0 = vertices[vertexIndex[index * 3]];
        const Vector3f& v1 = vertices[vertexIndex[index * 3 + 1]];
        const Vector3f& v2 = vertices[vertexIndex[index * 3 + 2]];
        Vector3f e0 = normalize(v1 - v0);
        Vector3f e1 = normalize(v2 - v1);
        // 直接用了顶点法线作为内部的法线
        N = normalize(crossProduct(e0, e1));
        const Vector2f& st0 = stCoordinates[vertexIndex[index * 3]];
        const Vector2f& st1 = stCoordinates[vertexIndex[index * 3 + 1]];
        const Vector2f& st2 = stCoordinates[vertexIndex[index * 3 + 2]];
        // 插值出来的纹理坐标
        st = st0 * (1 - uv.x - uv.y) + st1 * uv.x + st2 * uv.y;
    }
    // 生成一个缩放后的棋盘格纹理，颜色在橙色和黄色之间交替
    Vector3f evalDiffuseColor(const Vector2f& st) const override
    {
        float scale = 5;
        float pattern = (fmodf(st.x * scale, 1) > 0.5) ^ (fmodf(st.y * scale, 1) > 0.5);
        return lerp(Vector3f(0.815, 0.235, 0.031), Vector3f(0.937, 0.937, 0.231), pattern);
    }
    std::unique_ptr<Vector3f[]> vertices;
    uint32_t numTriangles;
    std::unique_ptr<uint32_t[]> vertexIndex;
    std::unique_ptr<Vector2f[]> stCoordinates;
};

Renerer.cpp

这里就是实现整体渲染逻辑的地方

trace

求交运行的地方，从代码可以看出每个像素都需要和场景中的每个物体进行求交，效率较低，下一次作业就是加速这快东西

std::optional<hit_payload> trace(
        const Vector3f &orig, const Vector3f &dir,
        const std::vector<std::unique_ptr<Object> > &objects)
{
    float tNear = kInfinity;
    std::optional<hit_payload> payload;
    // 用场景中所有的物体与光线进行求交
    for (const auto & object : objects)
    {
        float tNearK = kInfinity;
        uint32_t indexK;
        Vector2f uvK;
        if (object->intersect(orig, dir, tNearK, indexK, uvK) && tNearK < tNear)
        {
            payload.emplace();
            payload->hit_obj = object.get();
            payload->tNear = tNearK;
            payload->index = indexK;
            payload->uv = uvK;
            tNear = tNearK;
        }
    }
    return payload;
}

castRay

光线追踪的整体逻辑，递归函数很好理解，出口也很明显，具体逻辑都写注释了

Vector3f castRay(
        const Vector3f &orig, const Vector3f &dir, const Scene& scene,
        int depth)
{
	// 递归出口
    if (depth > scene.maxDepth) {
        return Vector3f(0.0,0.0,0.0);
    }

    Vector3f hitColor = scene.backgroundColor;
    if (auto payload = trace(orig, dir, scene.get_objects()); payload)
    {
        Vector3f hitPoint = orig + dir * payload->tNear;
        Vector3f N; // normal
        Vector2f st; // st coordinates
        // 获取该点位的法线和纹理坐标
        payload->hit_obj->getSurfaceProperties(hitPoint, dir, payload->index, payload->uv, N, st);
        // 根据材质不同进行不同的处理
        switch (payload->hit_obj->materialType) {
            // 反射+折射
            case REFLECTION_AND_REFRACTION:
            {
                // 获得反射方向
                Vector3f reflectionDirection = normalize(reflect(dir, N));
                // 获得折射方向
                Vector3f refractionDirection = normalize(refract(dir, N, payload->hit_obj->ior));
                // 当光线击中物体表面后，反射光线的起点如果直接使用 hitPoint（命中点），由于浮点数精度限制，新光线可能会误判为与同一物体再次相交（即“自交”），导致渲染错误（如表面黑斑或无限递归）。 根据反射方向与表面法线 N 的关系，将起点沿法线方向 ‌轻微偏移‌，使其略微离开原始表面，避免自交。
                Vector3f reflectionRayOrig = (dotProduct(reflectionDirection, N) < 0) ?
                                             hitPoint - N * scene.epsilon :
                                             hitPoint + N * scene.epsilon;
                Vector3f refractionRayOrig = (dotProduct(refractionDirection, N) < 0) ?
                                             hitPoint - N * scene.epsilon :
                                             hitPoint + N * scene.epsilon;
                // 递归计算这次反射和折射后映射到该位置的颜色
                Vector3f reflectionColor = castRay(reflectionRayOrig, reflectionDirection, scene, depth + 1);
                Vector3f refractionColor = castRay(refractionRayOrig, refractionDirection, scene, depth + 1);
                // 菲涅尔效应（Fresnel Effect）动态混合反射和折射颜色。菲涅尔效应表明，光线与表面交互时，反射和折射的比例取决于入射角：当光线 ‌垂直入射‌（入射角接近 0°）时，反射比例 kr 较小，折射占主导。
                float kr = fresnel(dir, N, payload->hit_obj->ior);
                hitColor = reflectionColor * kr + refractionColor * (1 - kr);
                break;
            }
            // 只有反射
            case REFLECTION:
            {
                float kr = fresnel(dir, N, payload->hit_obj->ior);
                Vector3f reflectionDirection = reflect(dir, N);
                Vector3f reflectionRayOrig = (dotProduct(reflectionDirection, N) < 0) ?
                                             hitPoint + N * scene.epsilon :
                                             hitPoint - N * scene.epsilon;
                hitColor = castRay(reflectionRayOrig, reflectionDirection, scene, depth + 1) * kr;
                break;
            }
            // BPhong光照模型了进行默认，这里重点要看一下阴影是如何产生的
            default:
            {
                // [comment]
                // We use the Phong illumation model int the default case. The phong model
                // is composed of a diffuse and a specular reflection component.
                // [/comment]
                Vector3f lightAmt = 0, specularColor = 0;
                Vector3f shadowPointOrig = (dotProduct(dir, N) < 0) ?
                                           hitPoint + N * scene.epsilon :
                                           hitPoint - N * scene.epsilon;
                // [comment]
                // Loop over all lights in the scene and sum their contribution up
                // We also apply the lambert cosine law
                // [/comment]
                for (auto& light : scene.get_lights()) {
                    Vector3f lightDir = light->position - hitPoint;
                    // square of the distance between hitPoint and the light
                    float lightDistance2 = dotProduct(lightDir, lightDir);
                    lightDir = normalize(lightDir);
                    float LdotN = std::max(0.f, dotProduct(lightDir, N));
                    // is the point in shadow, and is the nearest occluding object closer to the object than the light itself?
                    // 在一个只考虑光照模型的hitpoint上，以这个点为起始点，向光源方向发出光线，查看是否被遮挡，如果遮挡物距离比光影距离近，则生成阴影
                    auto shadow_res = trace(shadowPointOrig, lightDir, scene.get_objects());
                    bool inShadow = shadow_res && (shadow_res->tNear * shadow_res->tNear < lightDistance2);
                    // 如果被遮挡，则漫反射贡献将变为0
                    lightAmt += inShadow ? 0 : light->intensity * LdotN;
                    Vector3f reflectionDirection = reflect(-lightDir, N);

                    specularColor += powf(std::max(0.f, -dotProduct(reflectionDirection, dir)),
                        payload->hit_obj->specularExponent) * light->intensity;
                }

                hitColor = lightAmt * payload->hit_obj->evalDiffuseColor(st) * payload->hit_obj->Kd + specularColor * payload->hit_obj->Ks;
                break;
            }
        }
    }
    return hitColor;
}
