【3DMAX科研绘图】3DMAX晶体网络插件CrystalNet使用方法



3DMAX晶体网络插件CrystalNet是一款科研绘图工具，它能够让用户轻松实现科研绘图中的晶体或网络结构模拟。通过一键操作，CrystalNet能够迅速生成随机大小的小球，这些小球代表着晶体中的原子或网络节点。同时，插件还能在球体间随机生成连线，模拟出原子间的键合或网络中的连接关系。这款插件操作简便，是科研人员进行晶体结构分析、网络拓扑研究以及教学演示等工作的不错的一款小工具。



【安装方法】

3DMAX晶体网络插件CrystalNet无需安装，使用时直接拖动插件脚本文件到3dmax视口中打开即可。



【使用方法】

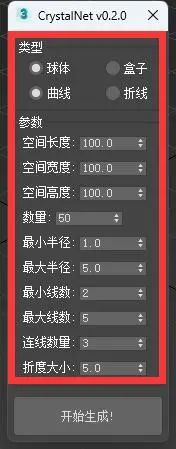

1.打开3DMAX晶体网络插件CrystalNet，设置参数：

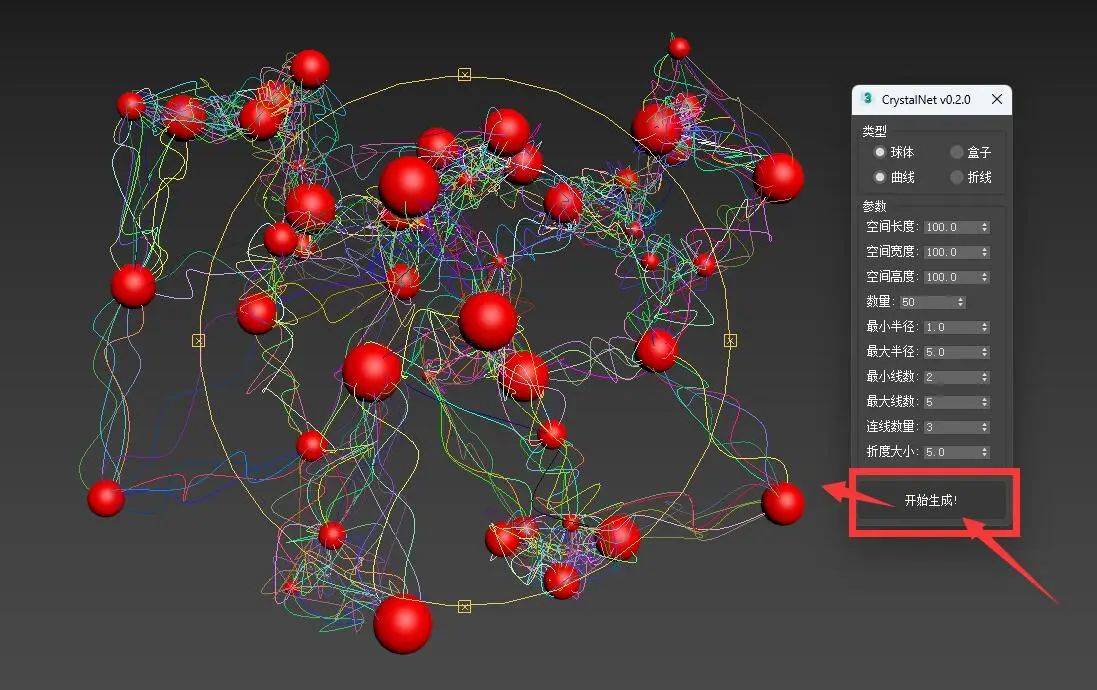

2.点击“开始生成”按钮，生成！

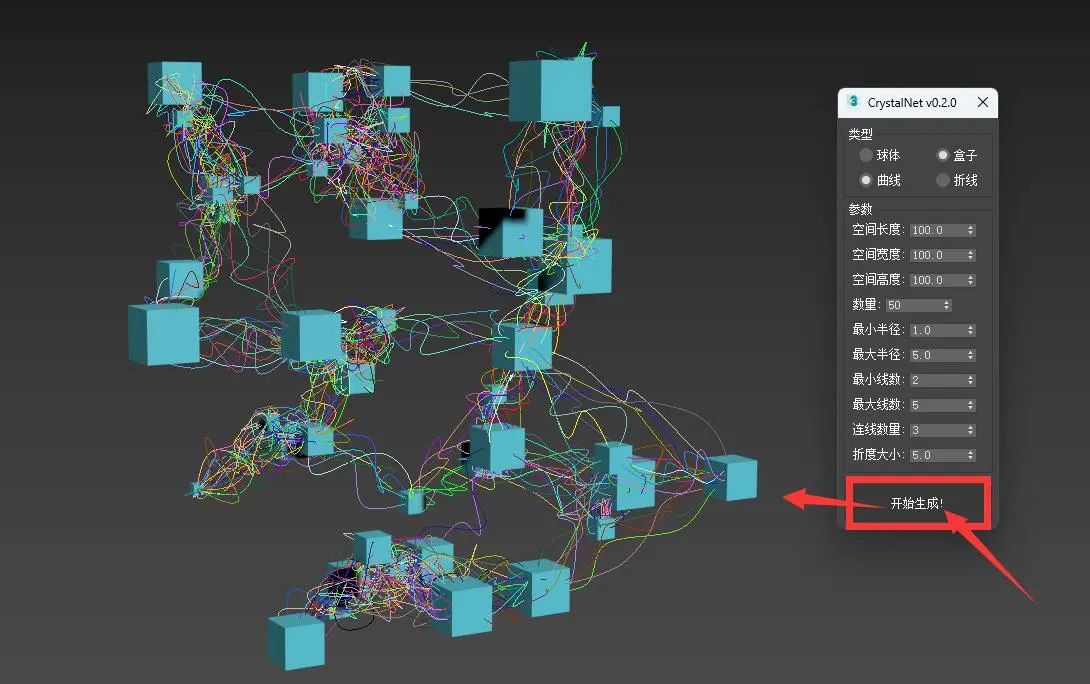

默认生成节点是“球形”，下面演示生成节点是“立方体”：

在叁数面板中，选择“类型”下面的“盒子”，然后，点击“开始生成”按钮，生成！

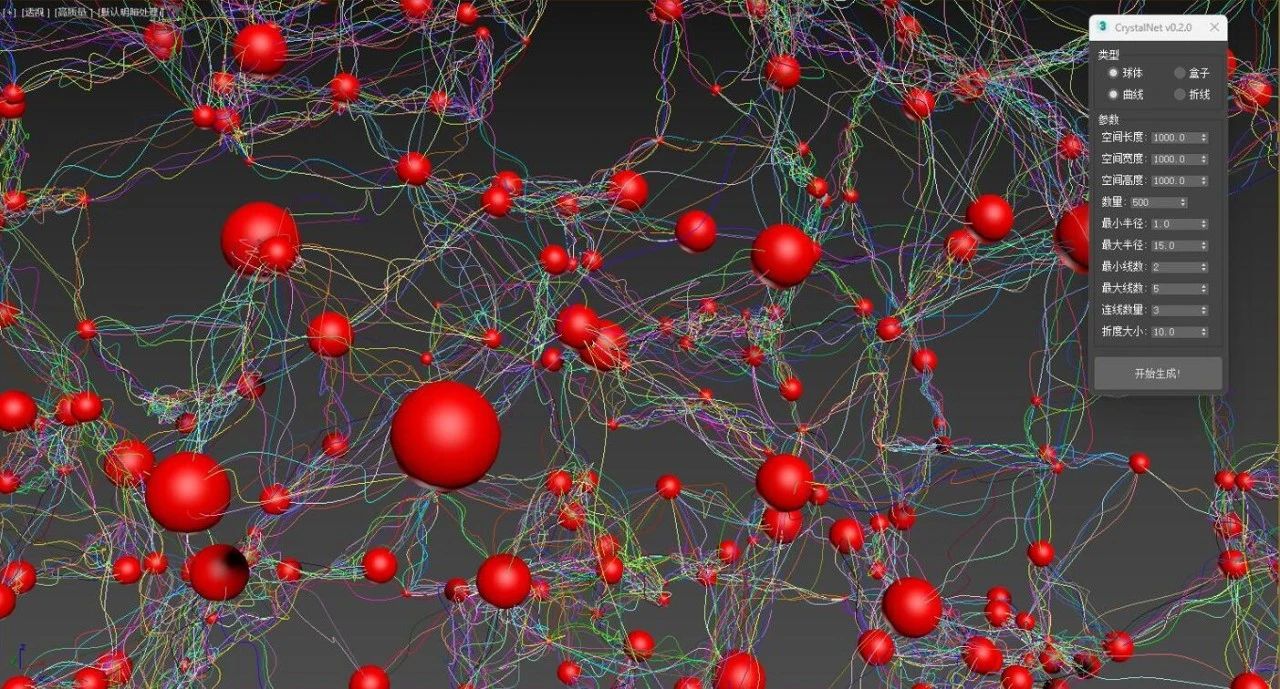

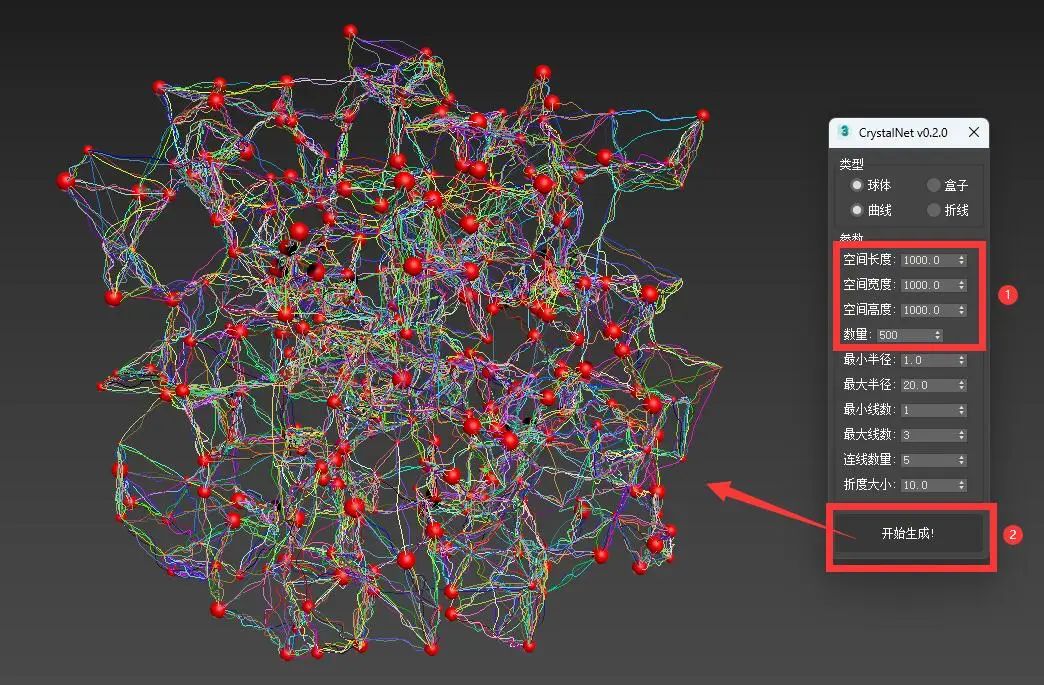

修改空间大小和生成数量，如图：





参数详解：

类型组：

球体、盒子：生成节点的形状，分为球体和立方体两种形状。

曲线、折线：连接节点的线形状。（如下图：左边是曲线，右边是折线）



空间长、宽、高：节点生成的容器大小。

数量：节点的数量。

最小半径、最大半径：节点的半径（长方体的长宽高）将在这两个值之间取随机值。

最小线数、最大线数：连接两个节点的线条数量，在最大值和最小值之间取随机值。

连线数量：每个节点与附近该值设定的n个节点连线。

折度大小：连线噪波的大小。



至此，我们对3DMAX晶体网络插件CrystalNet的介绍就告一段落了。这款科研绘图工具以其独特的魅力，让我们轻松实现了晶体或网络结构的模拟。一键操作，随机大小的小球便跃然屏上，代表着晶体中的原子或网络节点；球体间的随机连线，更是巧妙地模拟出了原子间的键合或网络中的连接关系。CrystalNet操作简便，功能实用，无疑是科研人员进行晶体结构分析、网络拓扑研究以及教学演示等工作的得力小助手。感谢大家的关注，相信CrystalNet会为你们的科研绘图带来更多的便利与惊喜。

期待与大家在下一次的技术分享中再见！
