【Godot4.3】斜抛运动轨迹曲线点求取函数

news 来源：原创 2025/5/13 19:22:47

概述

原文写于去年9月。一篇测试性的文章。

基于初始位置和初始速度的抛物线

# 抛物运动轨迹曲线 - 基于初始位置和初始速度计算
func projectile_motion_curve(
	start_pos:Vector2,            # 物体的起始位置
	velocity:Vector2,             # 初始速度
	nums:int,                     # 取点的个数
	delta:=1.0,                   # 时间间隔，越小曲线越平滑
	g = 9.8                       # 重力加速度
) -> PackedVector2Array:
	var points:PackedVector2Array

	var vx0 = Vector2.RIGHT * velocity.x # x轴方向的初始速度
	var vy0 = Vector2.DOWN * velocity.y  # y轴方向的初始速度

	var pos = start_pos
	var v = velocity
	# 计算轨迹点
	for t in range(nums):
		var v1 = vx0 * t * delta
		var v2 = vy0 * t * delta +  Vector2.DOWN * (0.5 * g * pow(t * delta,2))
		v = v1 + v2
		pos = start_pos + v
		points.append(pos)
	return points

测试

# 抛物运动曲线测试
extends Node2D


## 曲线和点颜色
@export var color:=Color.AQUA

var force = 50.0                   # 力的大小
var start_pos := Vector2(100,100)  # 物体起始位置
var velocity = Vector2()           # 初始的速度
var nums:int = 20                  # 取点的个数
var delta:=1.0                     # 时间间隔，越小曲线越平滑
var g = 9.8                        # 重力加速度


func _process(delta: float) -> void:
	velocity = start_pos.direction_to(get_global_mouse_position()) * force
	queue_redraw()


func _draw() -> void:
	var curve = projectile_motion_curve(start_pos,velocity,nums,delta,g)
	draw_polyline(curve,color,1)
	for p in curve:
		draw_circle(p,3,color)
	pass

曲线点的个数由nums参数控制
单位时间间隔由delta参数控制，越小，点之间的距离越小，绘制曲线后越平滑

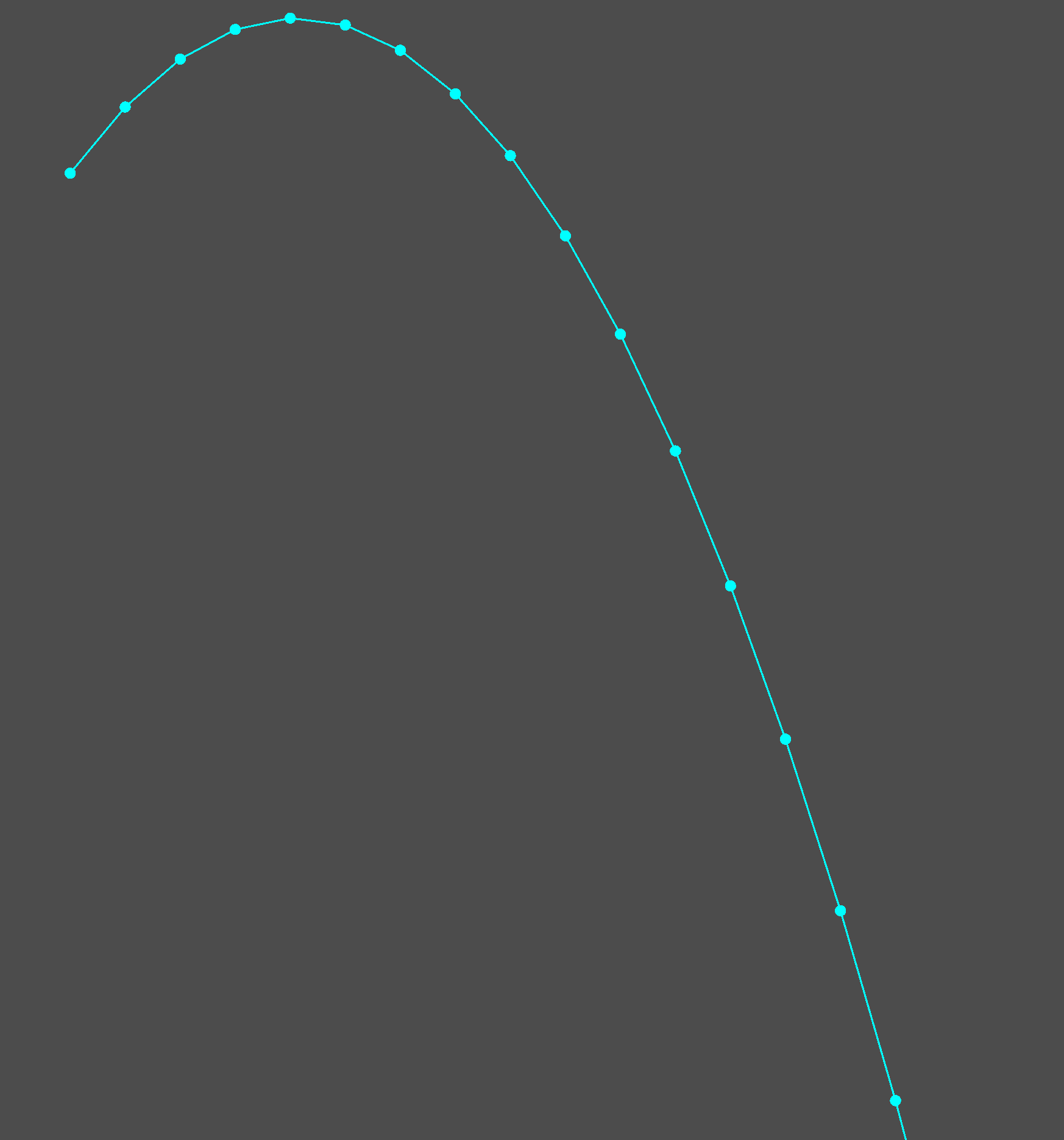

delta= 1.0，nums=20

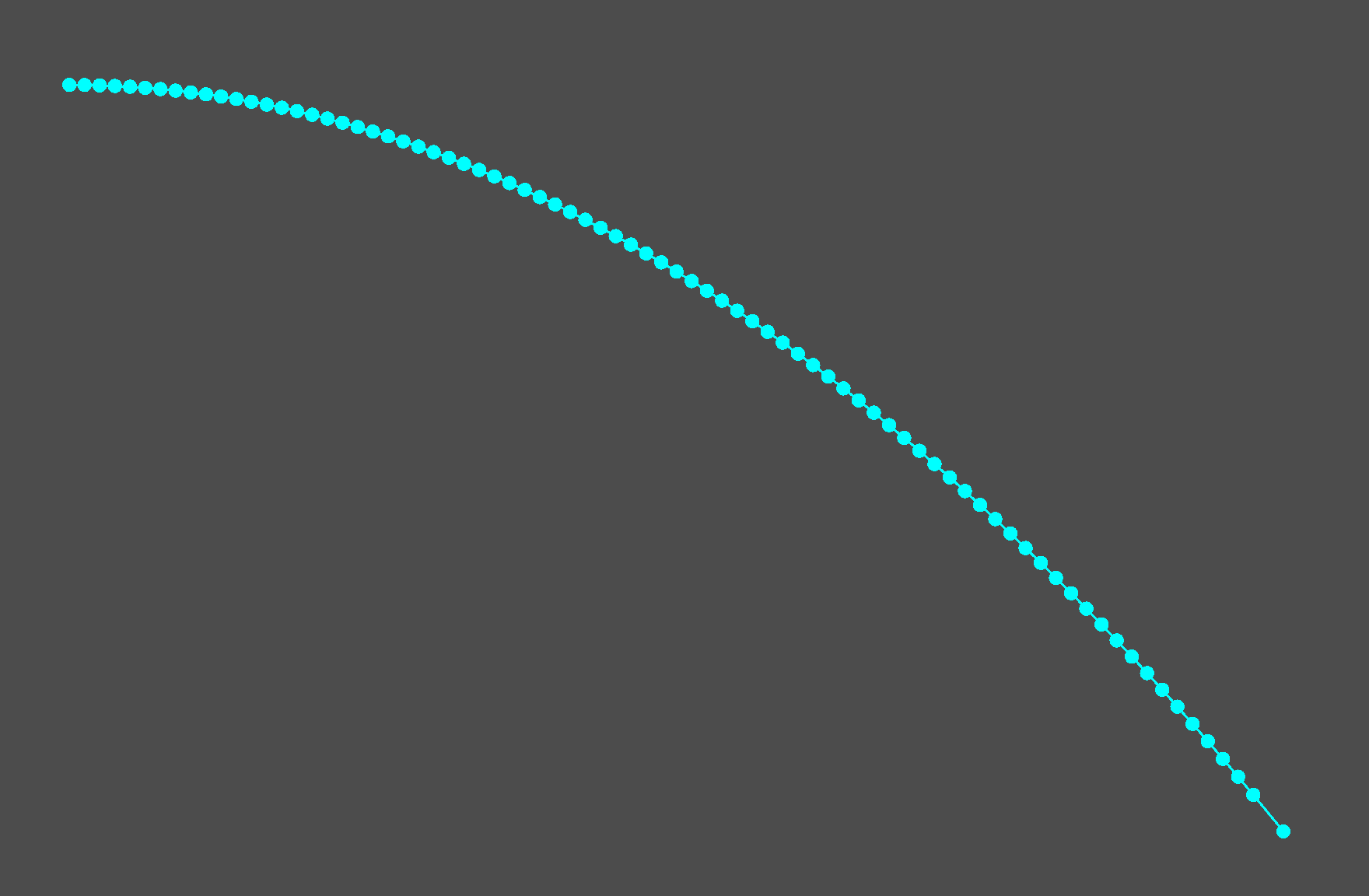

delta= 0.1，nums=200

基于指定两点的抛物线

也就是知道抛出点和目标点的抛物线。

# 抛物线轨迹 - 基于初始位置和目标位置
func projectile_motion_curve2(
	start_pos:Vector2,            # 物体的起始位置
	target_pos:Vector2,           # 目标位置
	delta:=1.0,                   # 时间间隔，越小曲线越平滑
	g = 9.8                       # 重力加速度
) -> PackedVector2Array:
	var points:PackedVector2Array

	var d = target_pos - start_pos # 位移向量

	var t2:float = sqrt((2 * d.y) / g)
	#print(t)
	var velocity = Vector2.UP * 0 + Vector2.RIGHT * (d.x / t2)

	var vx0 = Vector2.RIGHT * velocity.x # x轴方向的初始速度
	var vy0 = Vector2.DOWN * velocity.y  # y轴方向的初始速度

	var pos = start_pos
	var v = velocity
	# 计算轨迹点
	for t in range(t2/delta):
		var v1 = vx0 * t * delta
		var v2 = vy0 * t * delta +  Vector2.DOWN * (0.5 * g * pow(t * delta,2))
		v = v2 + v1
		pos = start_pos + v
		points.append(pos)
	if points.size() >0:
		if target_pos.distance_to(points[points.size()-1]) > 0.0:
			points.append(target_pos)
	return points

测试

# 抛物运动曲线测试
extends Node2D


## 曲线和点颜色
@export var color:=Color.AQUA

var force = 50.0                   # 力的大小
var start_pos := Vector2(100,100)  # 物体起始位置
var target_pos:Vector2             # 目标位置
var delta:=1.0                     # 时间间隔，越小曲线越平滑
var g = 9.8                        # 重力加速度


func _process(delta: float) -> void:
	target_pos = get_global_mouse_position()
	queue_redraw()


func _draw() -> void:
	var curve = projectile_motion_curve2(start_pos,target_pos,delta,g)
	draw_polyline(curve,color,1)
	for p in curve:
		draw_circle(p,3,color)
	pass

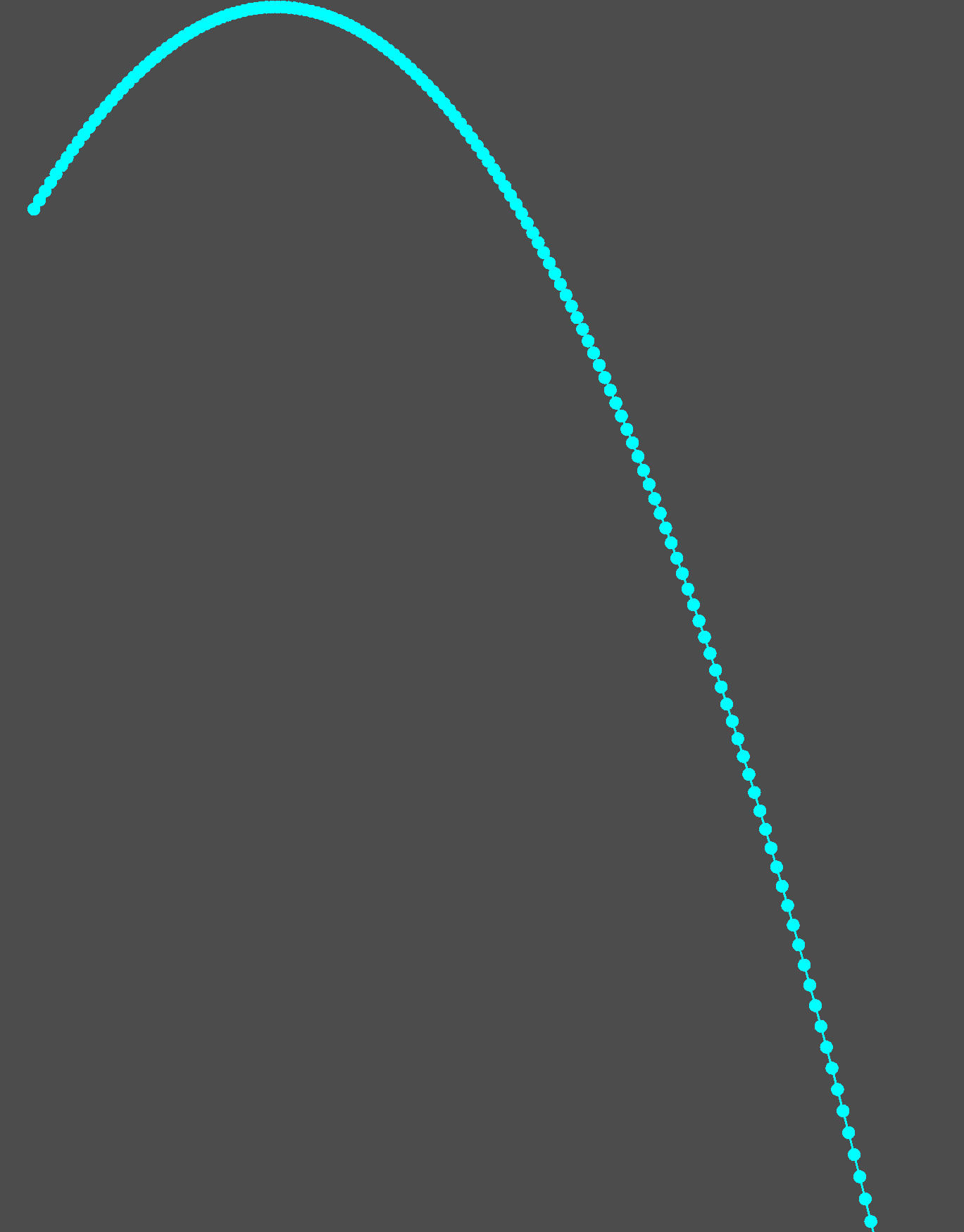

delta= 1.0

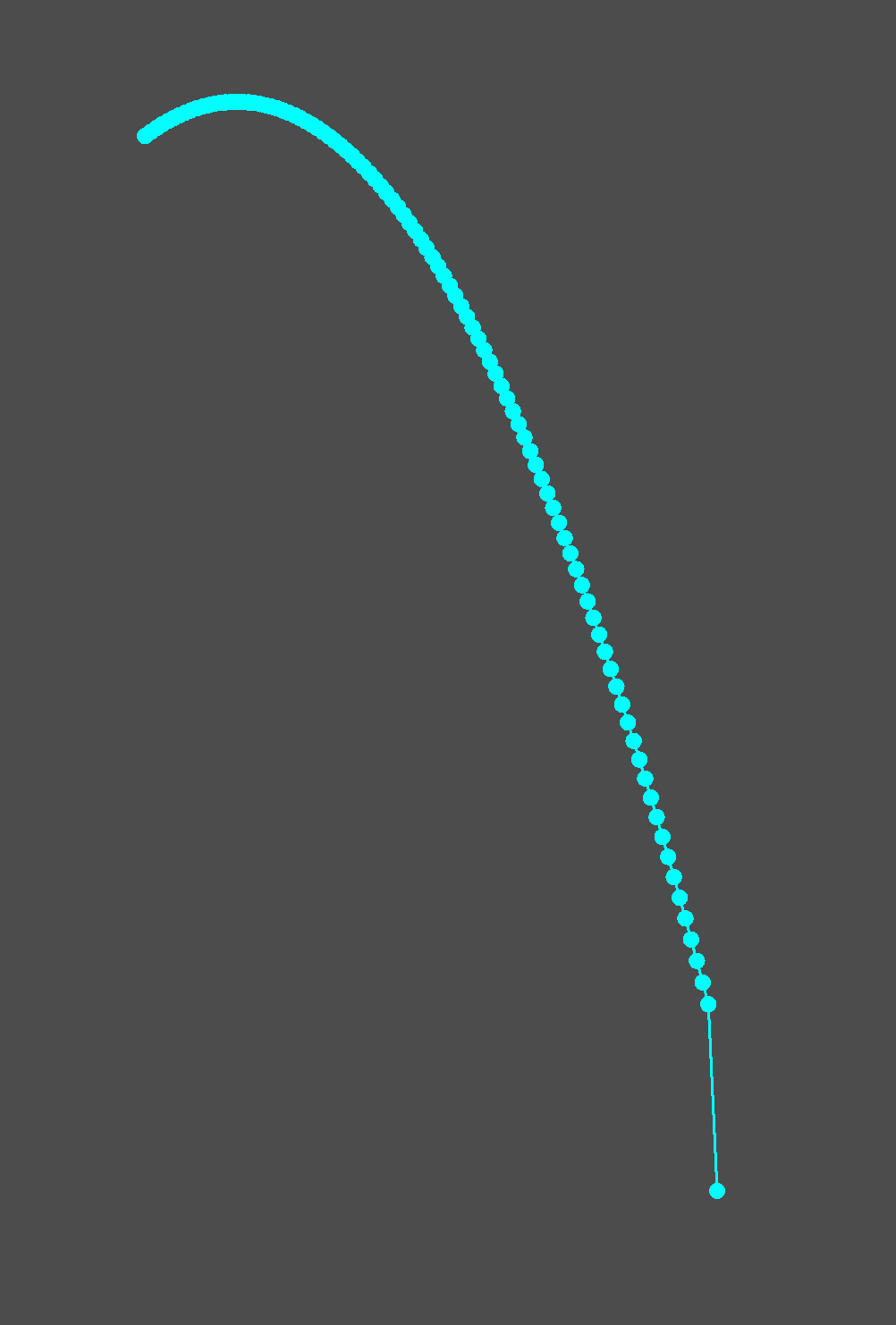

delta= 0.1

改进，加入一定的抬高

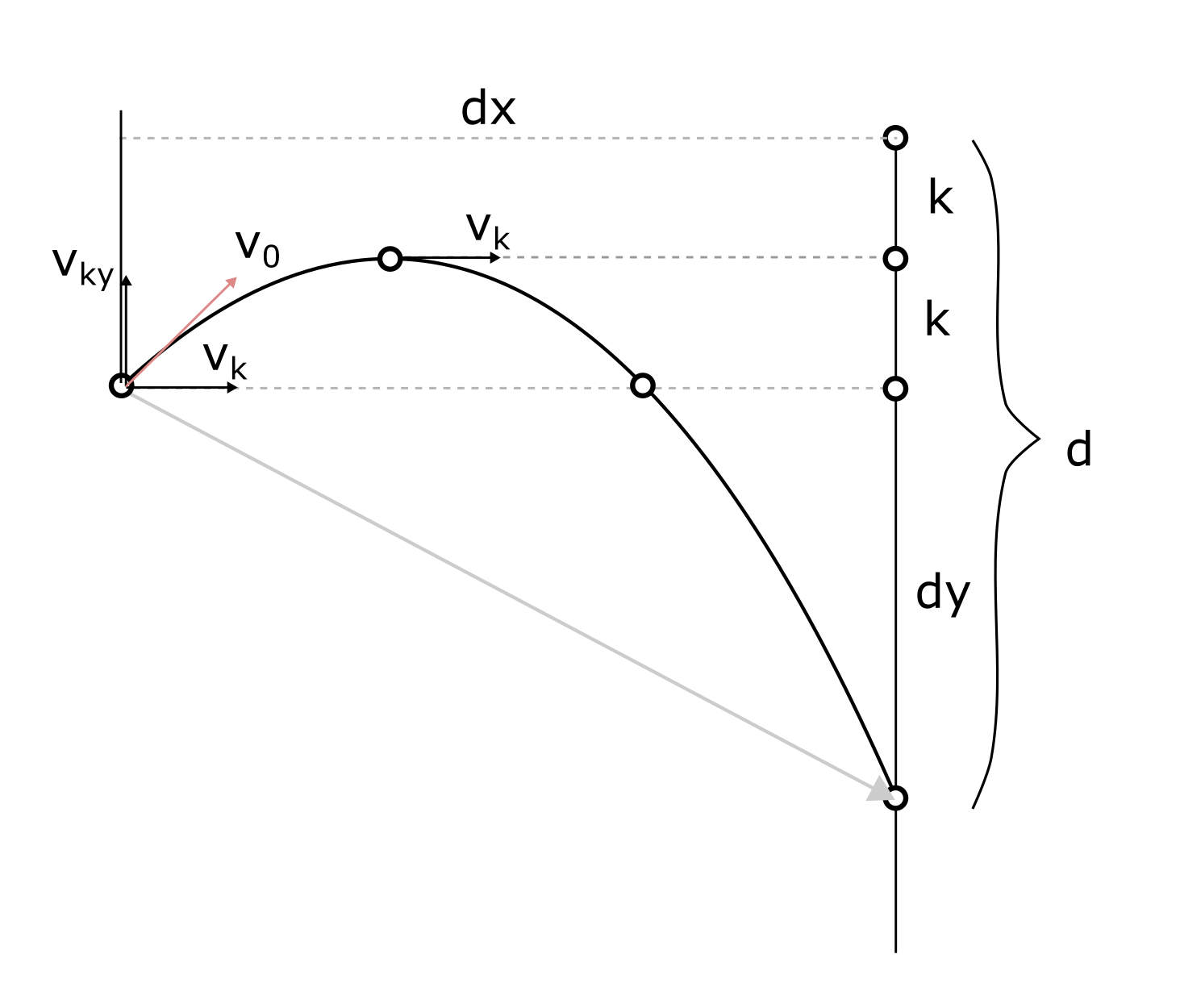

其中: $t=\sqrt{\frac{2(2k+dy)}{g}}$ 那么最高点的速度: $|v_k|= \frac{d_{x}}{t}$

又因为： $t_k=\sqrt{\frac{2k}{g}}$ 所以 $|v_{ky}|=g\cdot t_k$

所以初始速度: $v_{0}=v_{ky} + v_{k}$

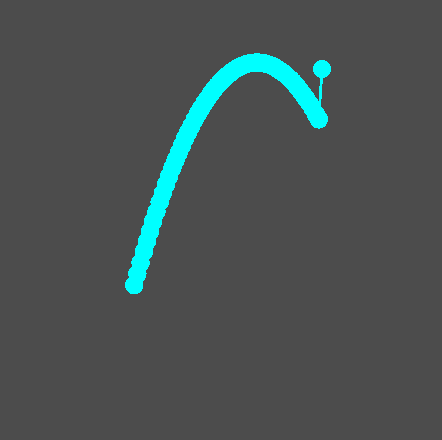

当目标点的纵坐标在起始点的上方时：

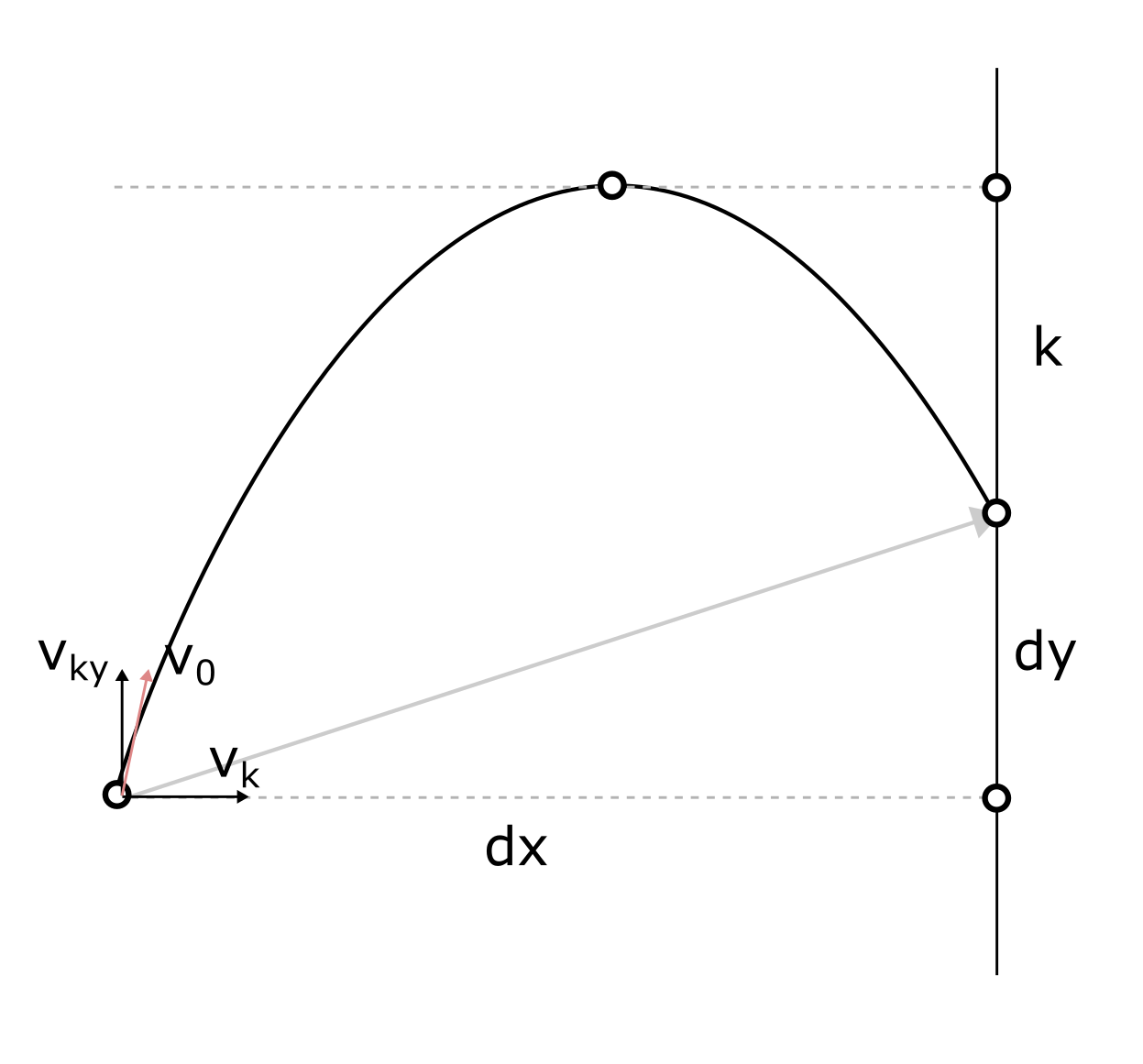

其中: $t=\sqrt{\frac{2(2k+dy)}{g}}$ 最高点的速度 $|v_k|= \frac{d_{x}}{t}$ 还是保持不变。

但是： $|v_{ky}|=g \cdot t_{(k+dy)}$ 而 $t_{(k+dy)}=\sqrt{\frac{2(k+dy)}{g}}$

# 抛物线轨迹 - 基于初始位置和目标位置 加入一定的抬高距离k
func projectile_motion_curve3(
	start_pos:Vector2,            # 物体的起始位置
	target_pos:Vector2,           # 目标位置
	k:=50.0,                      # 抬高距离
	delta:=1.0,                   # 时间间隔，越小曲线越平滑
	g = 9.8                       # 重力加速度
) -> PackedVector2Array:
	var points:PackedVector2Array

	var d = target_pos - start_pos # 位移向量

	# 到目标位置的总时长
	var t2:float
	# 走距离k的时间
	var t1:float
	# 走距离k的时间
	var t3:float

	var vx0   # x轴方向的初始速度
	var vy0   # y轴方向的初始速度


	if target_pos.y < start_pos.y:
		t2 = sqrt(2.0 * (2.0 * k + abs(d.y)) / float(g))
		t3 = sqrt(2.0 * (k + abs(d.y)) / float(g))

		vy0 = Vector2.UP * (g * t3)
	else:
		t2 = sqrt(2.0 * (2.0 * k + d.y) / float(g))
		t1 = sqrt((2.0 * k)/ float(g))

		vy0 = Vector2.UP * (g * t1)
	vx0 = Vector2.RIGHT * (d.x/float(t2))


	# 初速度
	var velocity = vx0 + vy0


	var pos = start_pos
	var v = velocity
	# 计算轨迹点
	for t in range(t2/delta):
		var v1 = vx0 * t * delta
		var v2 = vy0 * t * delta +  Vector2.DOWN * (0.5 * g * pow(t * delta,2))
		v = v2 + v1
		pos = start_pos + v
		points.append(pos)
	if points.size() >0:
		if target_pos.distance_to(points[points.size()-1]) > 0.0:
			points.append(target_pos)
	return points
