01_LVGL 对象与盒子模型详解

1. LVGL 的对象

​ 在LVGL中，⽤⼾界⾯的 基本组成部分 是对象（控件），也称为 Widgets。例如，⼀个 按钮、标签、图像、列表、图表 或者 ⽂本区域。所有的对象都使⽤ lv_obj_t 指针作为句柄进⾏引⽤。之后可以使⽤该指针来设置或获取对象的属性。

1.1对象的属性

基础对象(控件) 实现了屏幕上控件的基本属性，例如：

• 坐标
• ⽗对象
• 基于⽗对象的后代
• 包含样式
• 诸如 Clickable*、*Scrollable 等属性。

在⾯向对象的思想中，基础对象 是 LVGL 中所有其他对象都继承的基类。

1.2 图层

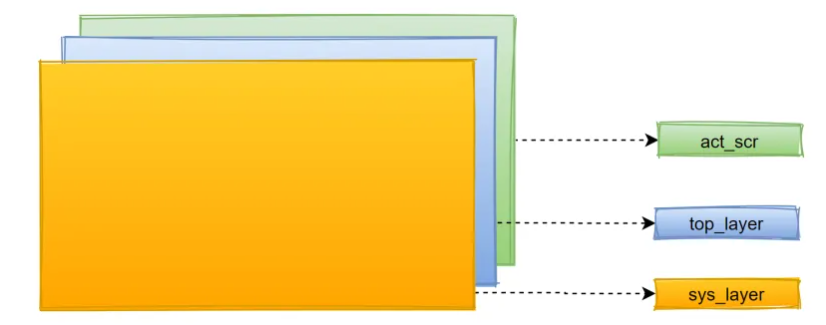

​ LVGL具有图层概念,从顶层到底层依次是sys_layer层、top_layer层、act_scr层,LVGL的三层屏幕显示优先级：

屏幕活动层(active screen） < 顶层（top layer） < 系统层（system layer）

top_layer层及sys_layer层用来创建一些随处可见的内容。

top_layer层可以用来创建菜单栏,弹出窗口等…

鼠标光标可以放在所有层的上面以确保它始终可见,也就是放在sys_layer层。

一般都是在act_scr层创建各种控件(widgets),也就是objects对象。

lv_screen_active(void); // 活动屏幕（screen_active）
lv_layer_top(void); // 顶层（top layer）
lv_layer_sys(void); // 系统层（system layer）
// 可以在不同层上创建对象（控件）
lv_obj_create(lv_screen_active());
lv_obj_create(lv_layer_top());
lv_obj_create(lv_layer_sys());

2. LVGL 对象的⼤⼩

2.1 设置⼤⼩ (Set Size)

• 设置宽度：lv_obj_set_width(obj, new_width);
• 设置⾼度：lv_obj_set_height(obj, new_height);
• 同时设置宽度、⾼度：lv_obj_set_size(obj, new_width, new_height);

2.2 获取⼤⼩ (Get size)

• 获取实际宽度：lv_obj_get_width(obj);
• 获取实际⾼度：lv_obj_get_height(obj);
• 获取实际可⽤的宽度：lv_obj_get_content_width(obj);
• 获取实际可⽤的⾼度：lv_obj_get_content_height(obj);
• 获取实际可⽤的宽⾼区域：lv_obj_get_content_coords(obj);

3. LVGL对象的位置

3.1 LVGL 屏幕原点

​ 我们常⻅的坐标系是“笛卡尔坐标系”，或者叫“直⻆坐标系”（坐标原点在左下⻆，⽔平向右为x轴正⽅向，竖直向上位y轴正⽅向**）。这种坐标系我们很熟悉，因为我们学习数学的时候⼀般就是使⽤这种坐标系。

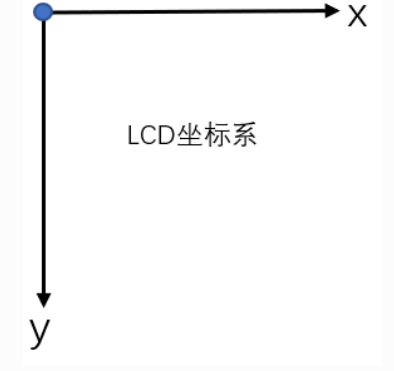

​ 而LVGL屏幕的坐标系和我们熟悉的坐标系不⼀样，LVGL的坐标系是我们⼀般称之为“LCD坐标系”，他的原点位置和直⻆坐标系的不⼀样（坐标原点在左上⻆，⽔平向右为x轴正⽅向，竖直向下为y轴正⽅向）。

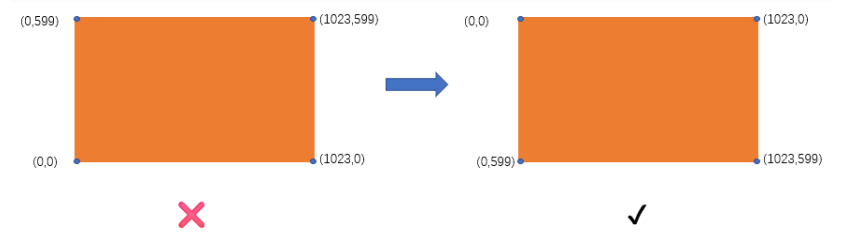

屏幕区域的表⽰（假设屏幕是1024*600分辨率）：

3.2 设置位置 (Set Position)

• 设置x轴⽅向的坐标位置：lv_obj_set_x(obj, new_x);
• 设置y轴⽅向的坐标位置：lv_obj_set_y(obj, new_y);
• 同时设置x、y坐标位置：lv_obj_set_pos(obj, new_x, new_y);

3.3 设置对⻬ (Alignment)

• 参照⽗对象对⻬：lv_obj_set_align(obj, LV_ALIGN_…);
• 参照⽗对象对⻬后再设置坐标位置：lv_obj_align(obj, LV_ALIGN_…, x_ofs, y_ofs);
• 参 照 另 ⼀ 个 对 象 ( ⽆⽗⼦关 系 ) 对 ⻬ 后 设 置 坐 标 位 置 :lv_obj_align_to(obj_to_align, obj_referece,LV_ALIGN_…, x_ofs, y_ofs)

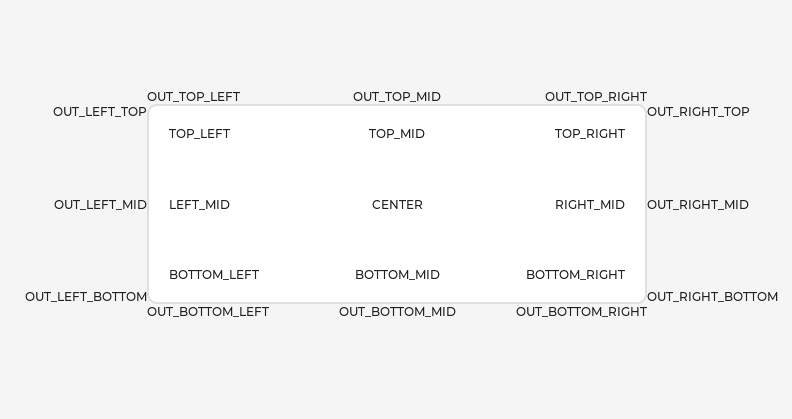

对⻬类型(LV_ALIGN_…)：

子类设置对齐时,无法超出父类(含 OUT 修饰的关键字效果等同于无 OUT 修饰)

3.4 获取位置 (Get Position)

• 获取x轴坐标位置(在⽗对象之内)：

  • lv_obj_get_x(obj); 提供原始的左上角坐标
  • lv_obj_get_x2(obj); 提供右边界坐标

• 获取y轴坐标位置(在⽗对象之内)：

  • lv_obj_get_y(obj);
  • lv_obj_get_y2(obj);

在 LVGL 中，每个对象都有一个由 lv_obj_t 表示的 coords 字段，由左上角（x1, y1）和右下角（x2, y2）坐标组成，用于确定对象的位置和尺寸。这种设计使得计算宽度、高度、对齐和重叠检测变得简单直观。

• 获取x轴坐标位置(经过齐/平移的偏移量)：lv_obj_get_x_aligned(obj);
• 获取y轴坐标位置(经过齐/平移的偏移量)：lv_obj_get_y_aligned(obj);

若设置坐标之后没有该对象没有被操作过,那么需要lv_obj_update_layout();来更新目标的坐标值

lv_obj_get_x
返回对象在其父对象坐标系中的左上角 x 坐标，直接取自对象内部存储的 coords.x1 值，是对象原始的 x 坐标。

lv_obj_get_x2
返回对象右边界的 x 坐标，即对象的最右侧位置，通常等于 coords.x2。这个值代表对象占用区域的右端点，用于计算宽度（宽度 = x2 - x1）。

lv_obj_get_x_aligned
返回对象经过对齐或样式调整后的“对齐” x 坐标。在 LVGL 中，对象可能会因布局、样式中设置的平移（translate）或其他对齐相关的属性而产生一个有效显示位置。该函数会计算并返回最终用于绘制和对齐的 x 坐标，而不仅仅是原始的 coords.x1。例如，如果对象在样式中设置了水平平移，其对齐坐标会反映这种偏移，使得对齐操作（如居中、右对齐）能基于调整后的位置进行计算。

4. 重点: 盒子模型

​ “盒子模型”在图形用户界面（GUI）开发中是一种将界面元素抽象为矩形区域（盒子）的设计思想。LVGL 以及许多其他 UI 框架都采用了这种模型。下面详细介绍盒子模型的核心概念.

据官方文档，盒子模型包含以下要素：

1. 边界框（Boundary box）
   • 表示对象本身的宽度和高度，即对象在父容器坐标系中所占用的矩形区域。
   • 这个区域包含了边框（Border）和内容（Content）
2. 边框宽度（Border width）
   • 对象外侧环绕的一圈“边框”的厚度。
   • 在 LVGL 中可以通过样式属性（如 border_width）进行设置。
   • 占用在边界框之内，也就是减去这部分后，才是对象的“可用区域”（内容区 + 内边距）。
3. 内边距（Padding）
   • 对象与其 子元素 之间的空白区域。
   • 在 LVGL 的布局系统中，当对象内部需要留出一定空白时，就可以设置 padding_top、padding_bottom、padding_left、padding_right 等。
   • 只有当对象内部实际放置了子对象（例如一个按钮里有文字标签）时，这个内边距才会起作用，留出额外空间让子对象不紧贴边框。
4. 外边距（Margin）
   • 对象外部的空白区域。
   • 仅被某些布局（如 Flex、Grid）考虑。也就是说，如果对象处于手动布局（绝对坐标）的状态，通常不会主动使用 margin 来计算位置；但在使用 lv_obj_set_flex_flow() 或 lv_obj_set_grid_dsc_array() 等布局时，margin 就会生效，用于在对象之间留出空隙。
5. 内容（Content）
   • 对象可用于绘制或放置子对象的“实际区域”。
   • 从“边界框”中减去“边框宽度”和“内边距”后，剩余的区域即为内容区。
   • 例如，如果边界框宽度为 300 px，边框厚度为 5 px，内边距为 30 px，则内容区的宽度 = 300 - 2×5 - 2×30 = 230 px。

放置子对象的“实际区域”。

• 从“边界框”中减去“边框宽度”和“内边距”后，剩余的区域即为内容区。
• 例如，如果边界框宽度为 300 px，边框厚度为 5 px，内边距为 30 px，则内容区的宽度 = 300 - 2×5 - 2×30 = 230 px。
