1.3.1概念模型
1、名词解释
- 实体：客观实在，并且可以相互区别的物体。
- 属性：实体所具有的某一个特征。
- 码：唯一标识实体的属性。
- 域：属性的取值范围。
- 实体型：使用属性名的集合来抽象的标识实体。
- 实体集：具有相同属性的实体的集合。
- 联系：实体内部以及实体之间的关联。
2、实体集之间的联系

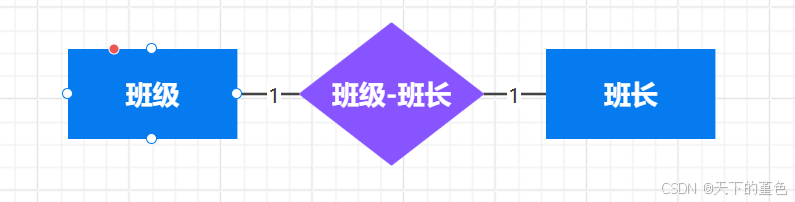

- 1:1，实体集中A的每一个实体，实体集B最多只有一个实体与之对应，如图。

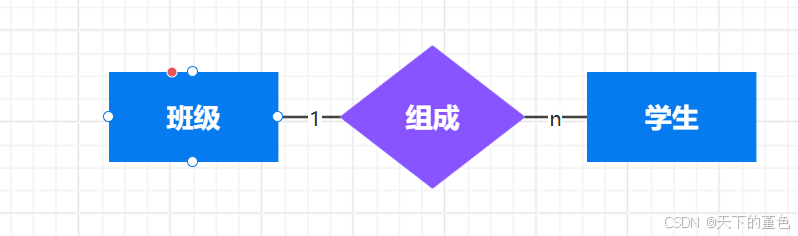

- 1：n,实体集中A的每一个实体，实体集B有n(n>=1)实体与之对应，如图。

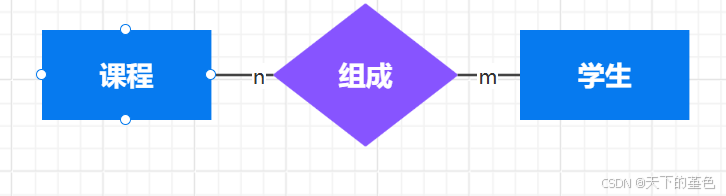

- n：m,实体集中A的每一个实体，实体集B有n(n>=1)实体与之对应;反之，实体集B中的每一个实体，实体集B有m(m>=1)实体与之对应。如图。
3、实体型关系案例

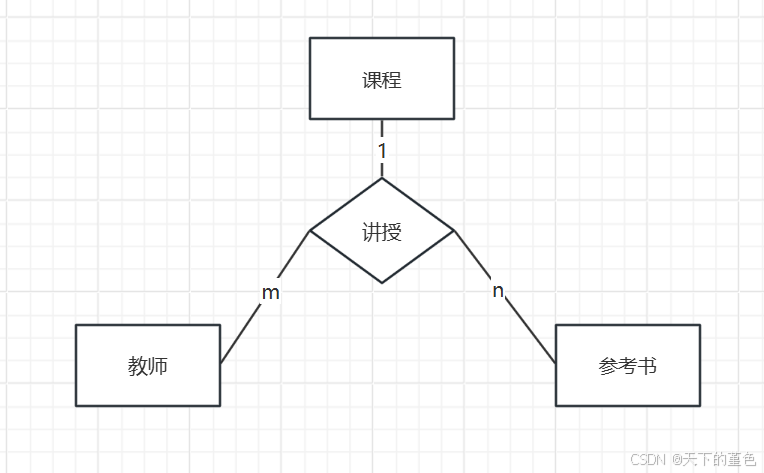

- 对于课程，教师和参考书3个实体型，每一门课程由多名教师讲授，可以使用多本参考教材。一名老师只能上一门课，一本参考书只供一门课使用。如图。

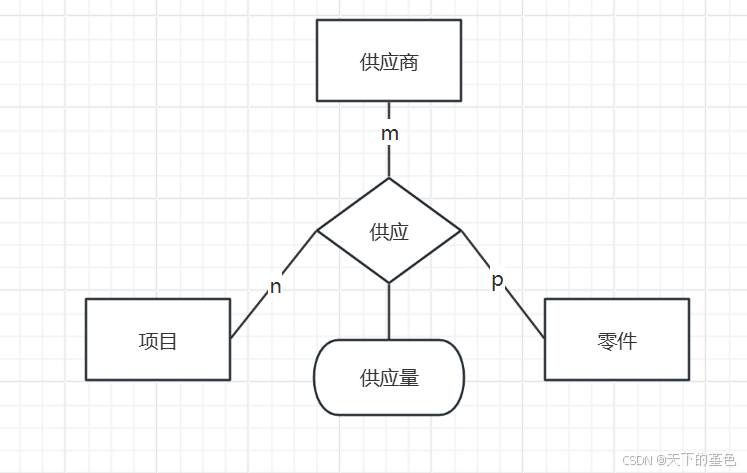

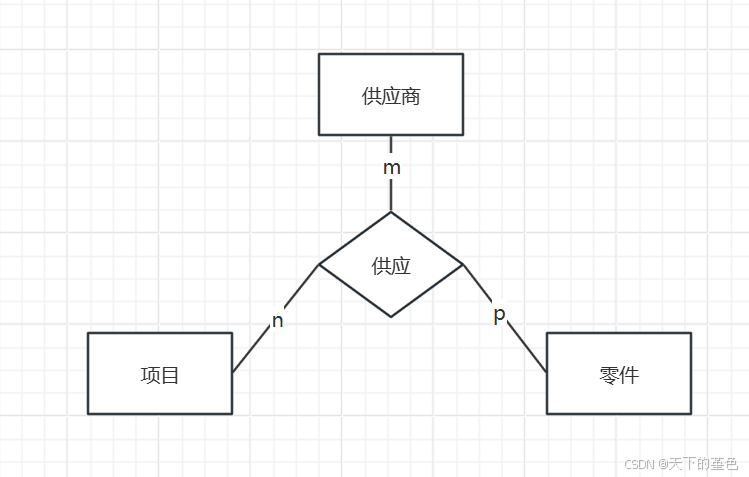

- 对于供应商，项目和零件3个实体型，一个供应商可以供给多种项目多个零件，每个项目都可以使用多个供应商的零件，每种零件都可以由多个供应商供给。供应也有自己的属性，表示某供应商供应了多少零件。如图。

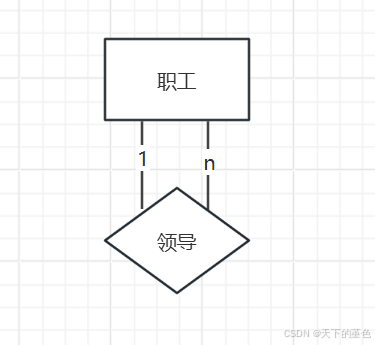

- 职工实体之间存在领导和被领导的关系，某职工领导多名职工，但他本身也是一名职工。一名职工仅背一人领导，一名领导可领导多名职工。
4、ER图案例

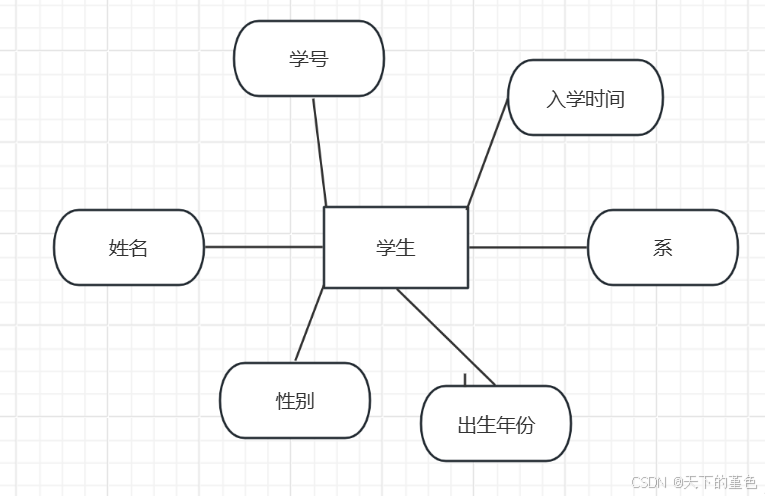

- 学生实体具有学号、姓名、性别、出生年份、系、入学时间
