初级网络工程师之从入门到入狱（十二）
本文是我在学习过程中记录学习的点点滴滴，目的是为了学完之后巩固一下顺便也和大家分享一下，日后忘记了也可以方便快速的复习。
工作中出现环路的排查和解决办法
- 前言
- 一、环路再现
-
- 1.1、 环路产生的原因
- 1.2、 环路的危害
- 1.3、环路的检测方法
- 二、环路实例
- 三、日常工作中常见的解决办法
前言
今天学习的主要是关于工作网络中出现环路的分析方法和解决办法知识的理解和应用
一、环路再现
1.1、 环路产生的原因
环路通常是由于网络拓扑设计不当或配置错误导致的，常见原因包括：
- 冗余链路未启用防环路协议：为了提高网络可靠性，通常会设计冗余链路，但如果未启用防环路协议（如 STP），就会形成环路。
- 错误连接：例如，将交换机的两个端口通过网线直接连接，形成物理环路。
- 多交换机互联：在多台交换机互联的环境中，如果没有正确配置防环路协议，可能会形成逻辑环路。
1.2、 环路的危害
- 广播风暴：
广播包在环路中无限循环，占用大量带宽，导致网络拥堵。
- MAC 地址表混乱：
交换机的 MAC 地址表会不断更新，导致设备无法正确转发数据包。
- CPU 负载过高：
交换机和路由器的 CPU 需要处理大量重复数据包，导致设备性能下降。
- 网络瘫痪：
严重时，整个网络可能无法正常通信。
1.3、环路的检测方法
- 观察网络性能：
网络速度变慢、丢包率增加、设备响应变慢等。
- 查看交换机日志：
交换机日志中可能会出现 STP、Loop 或 Broadcast Storm 等相关提示。
- 使用网络监控工具：
使用工具（如 Wireshark）抓包，分析是否存在大量重复的广播包。
- 检查端口流量：
使用 display interface 命令查看端口流量，如果某些端口的输入输出流量异常高，可能存在环路。

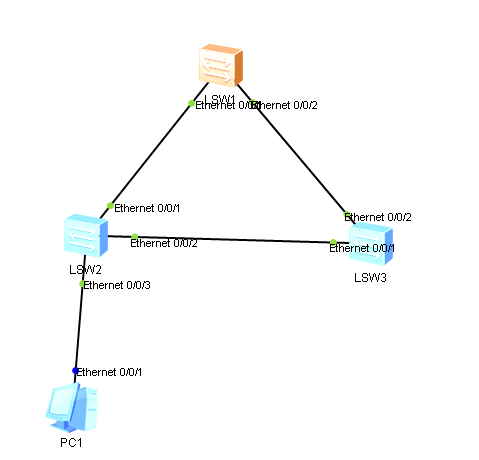

二、环路实例
华为交换机默认开启了stp生成树防环机制，重现环路需要把交换机的stp关闭。

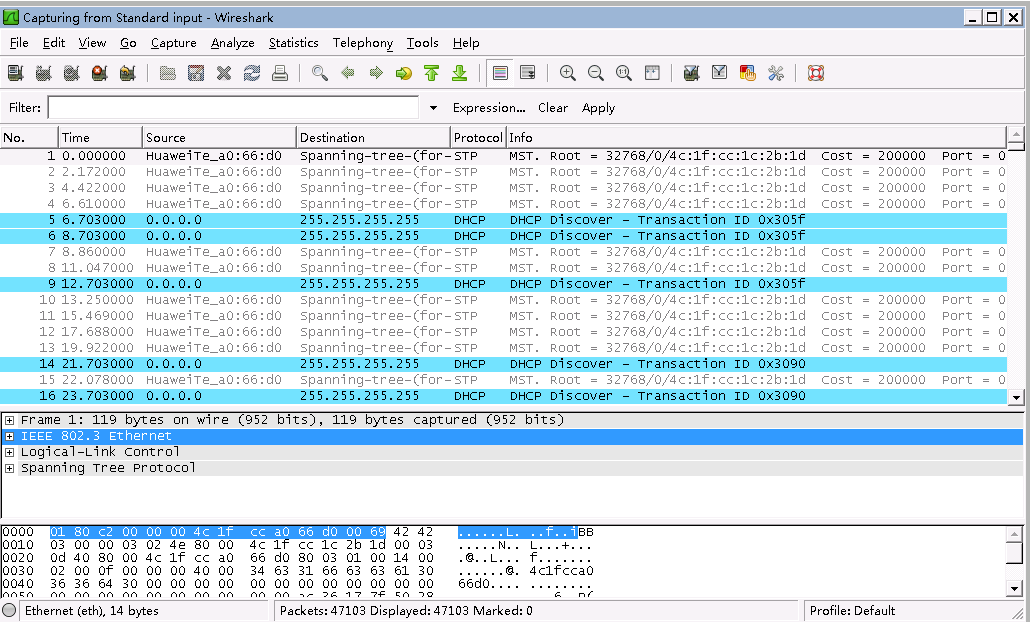

我们对PC1进行抓包，交换机关闭stp前电脑大概一秒钟一个DHCP报文
交换机关闭stp后大概一秒钟会上千万条DHCP报文，这种就会导致Mac地址漂移&#x
