CAD断层扫描三维重建插件

插件介绍

CAD断层扫描三维重建插件可将通过CT断层扫描或切片扫描获取的模型图像文件在AutoCAD内进行三维实体模型的重建。

插件支持png、jpg、jpeg、tif、tiff、bmp格式的图像文件，所有断层扫描文件名称需要按照在模型中的位置顺序排列，例如文件名为001、002、…099、100等，且模型的不同部分在图像中需具备明显的灰度差异，以确保插件可正确识别。

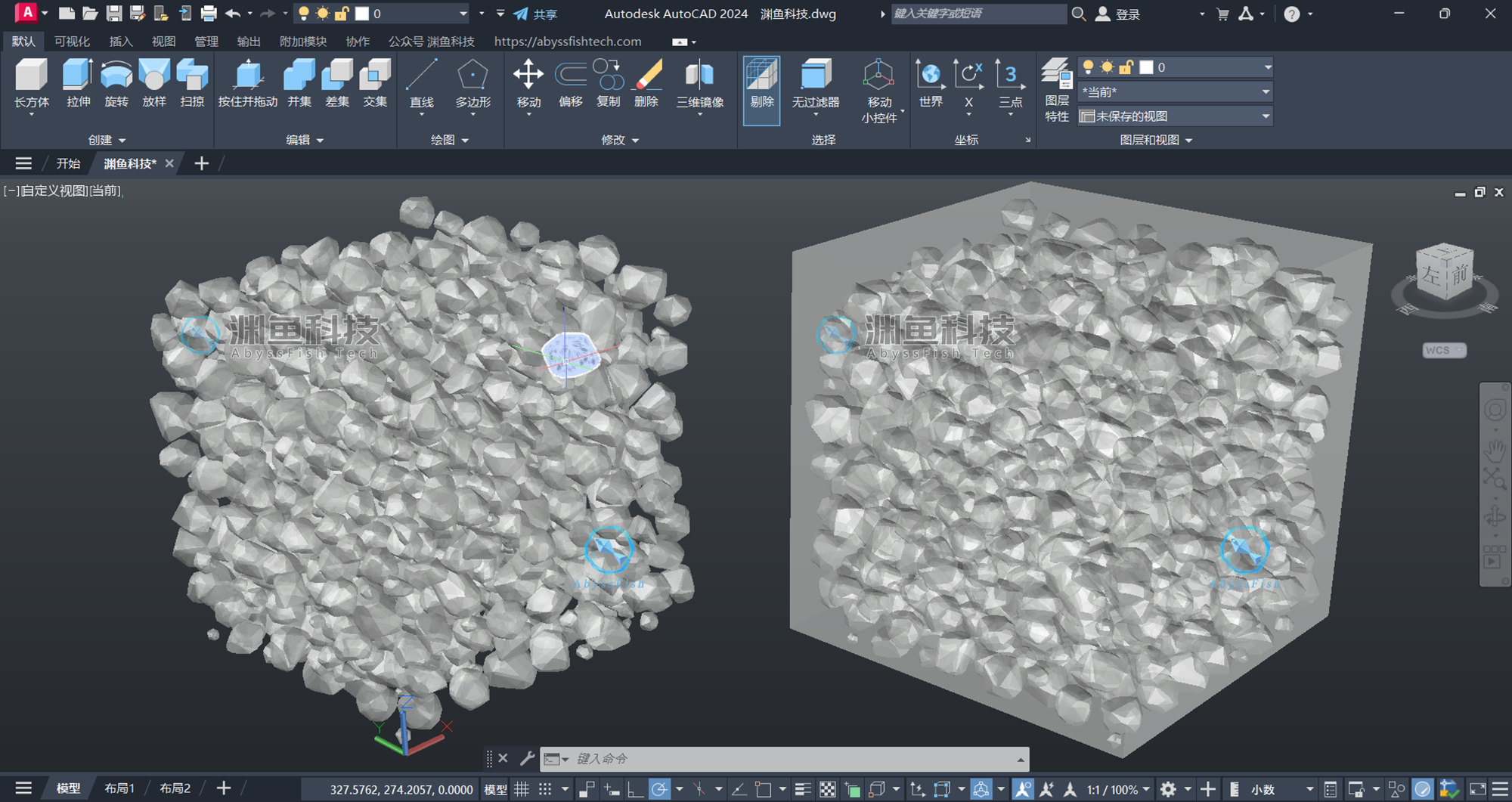

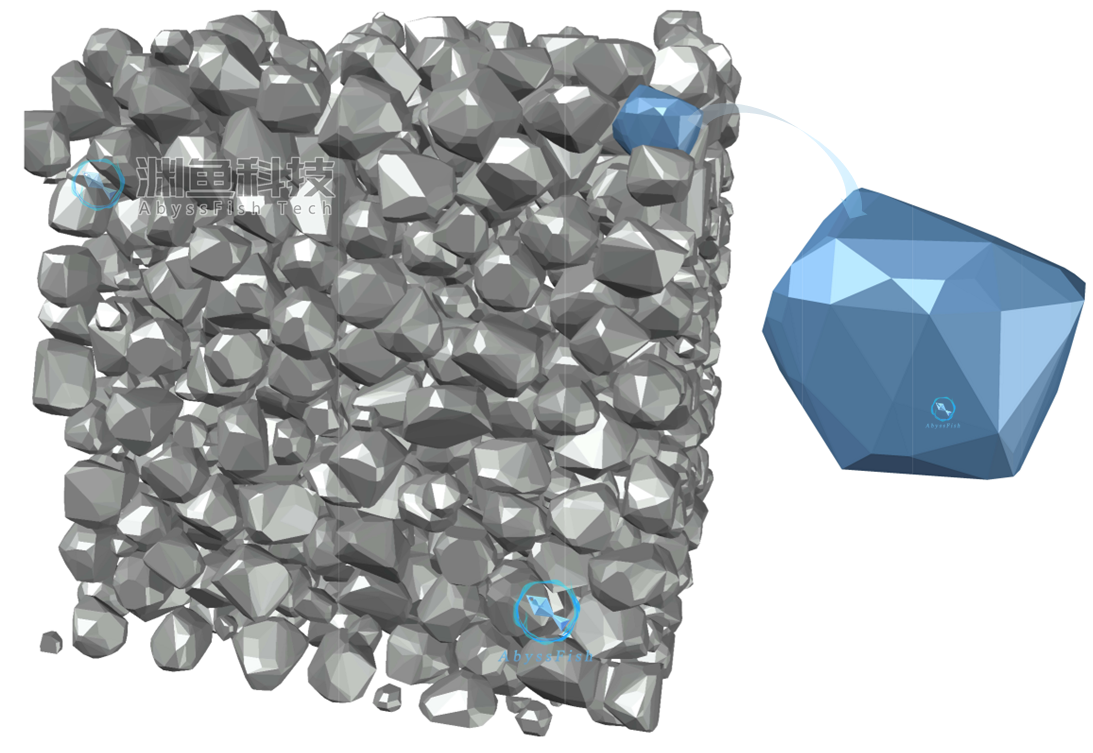

插件将扫描文件中独立的连续区域分别建立部件，每个部件均可单独选中或进行修改处理等，AutoCAD模型包含内部部件及外侧基体两大部分，分别对应扫描图像中的白色及黑色区域。

插件目前只支持单部件为凸多面体的3D模型重建，暂不能实现复杂三维模型的重建工作。

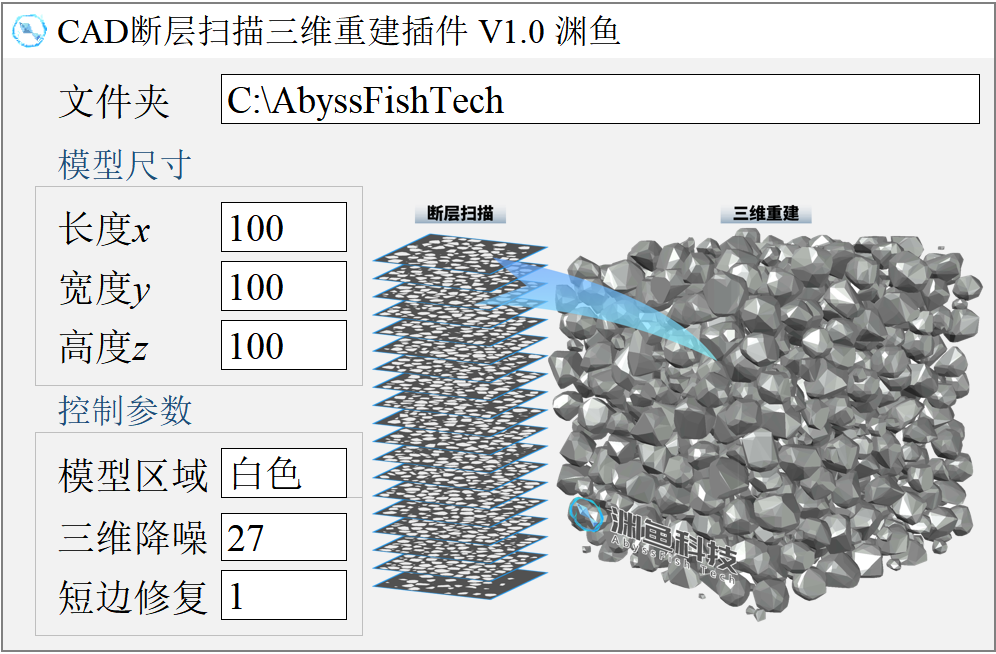

参数说明

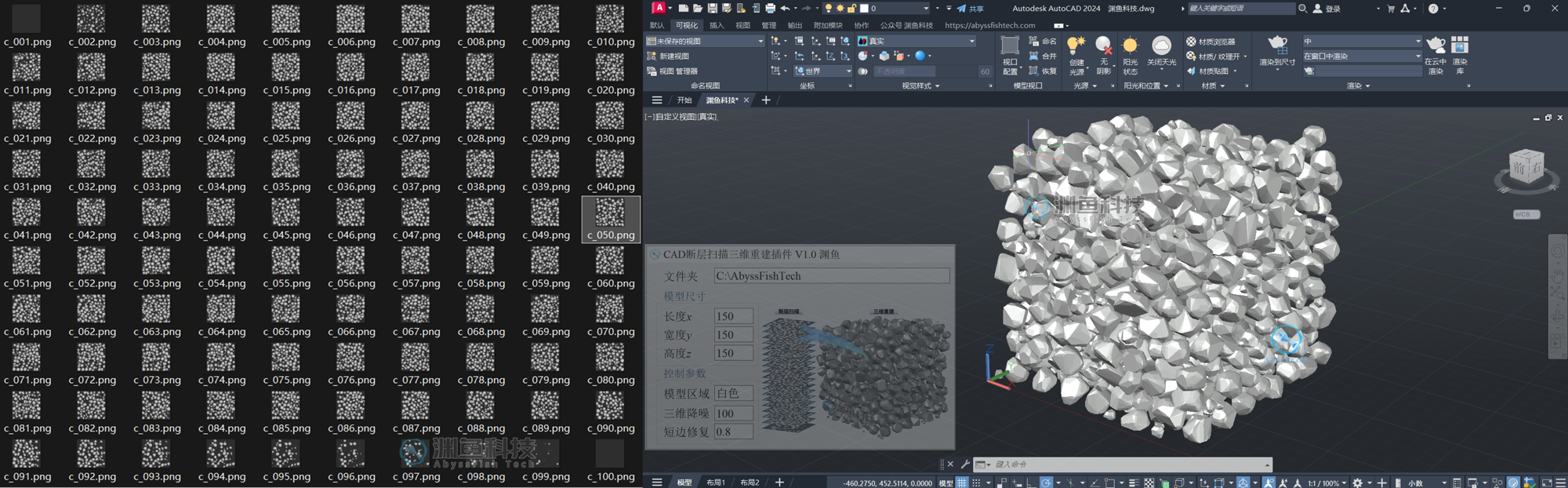

选择断层扫描文件所处的文件夹，并设置三维模型的长宽高(对应三维XYZ轴方向)，长度及宽度分别对应单张图像的纵向及横向尺寸，高度对应断层扫描前进方向。模型尺寸单位与AutoCAD图纸单位一致，默认为毫米，可通过调整AutoCAD图纸更改单位。

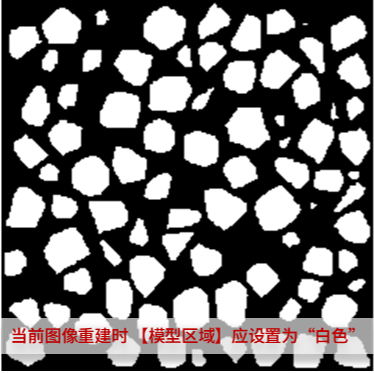

模型区域参数可选择“白色”或“黑色”，此参数根据图像中部件对应的颜色选取即可。

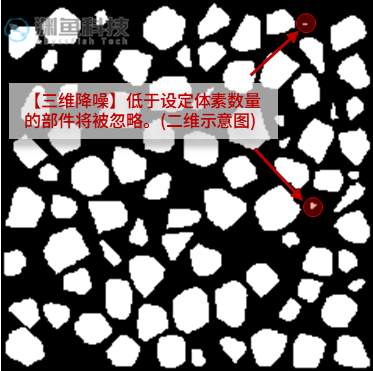

三维降噪参数为体素数量，既将模型进行三维重建后若体素数量低于设定值的部件将被忽略，以消除扫描图像中的噪点影响。

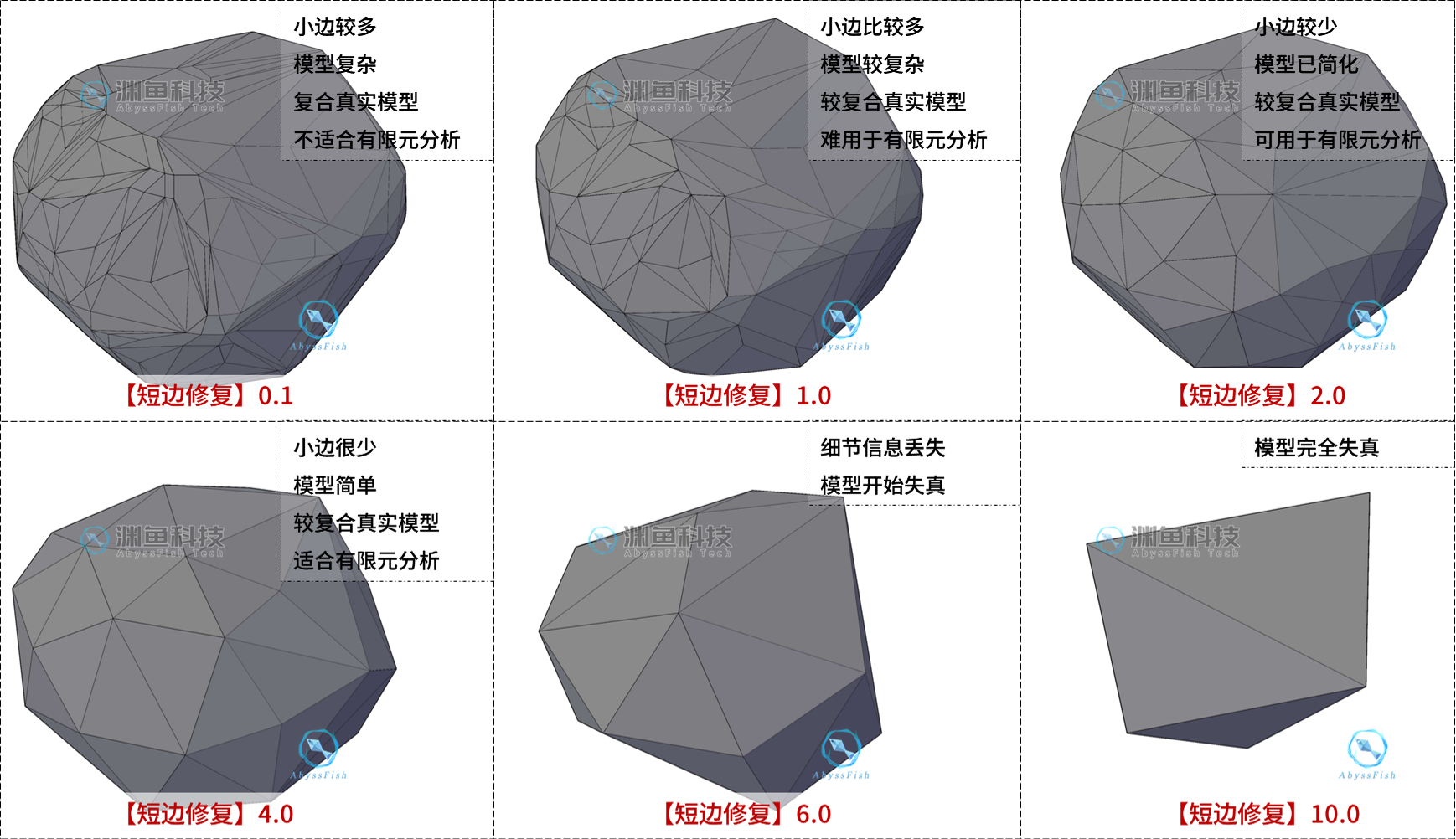

短边修复参数单位为长度，可修复模型中小于设定值的短边。设置合理的短边修复参数对于降低模型复杂度、提高建模速度及在后续的有限元分析中保证网格划分具有重要意义，但也应注意避免短边修复参数设置过大导致的模型失真。

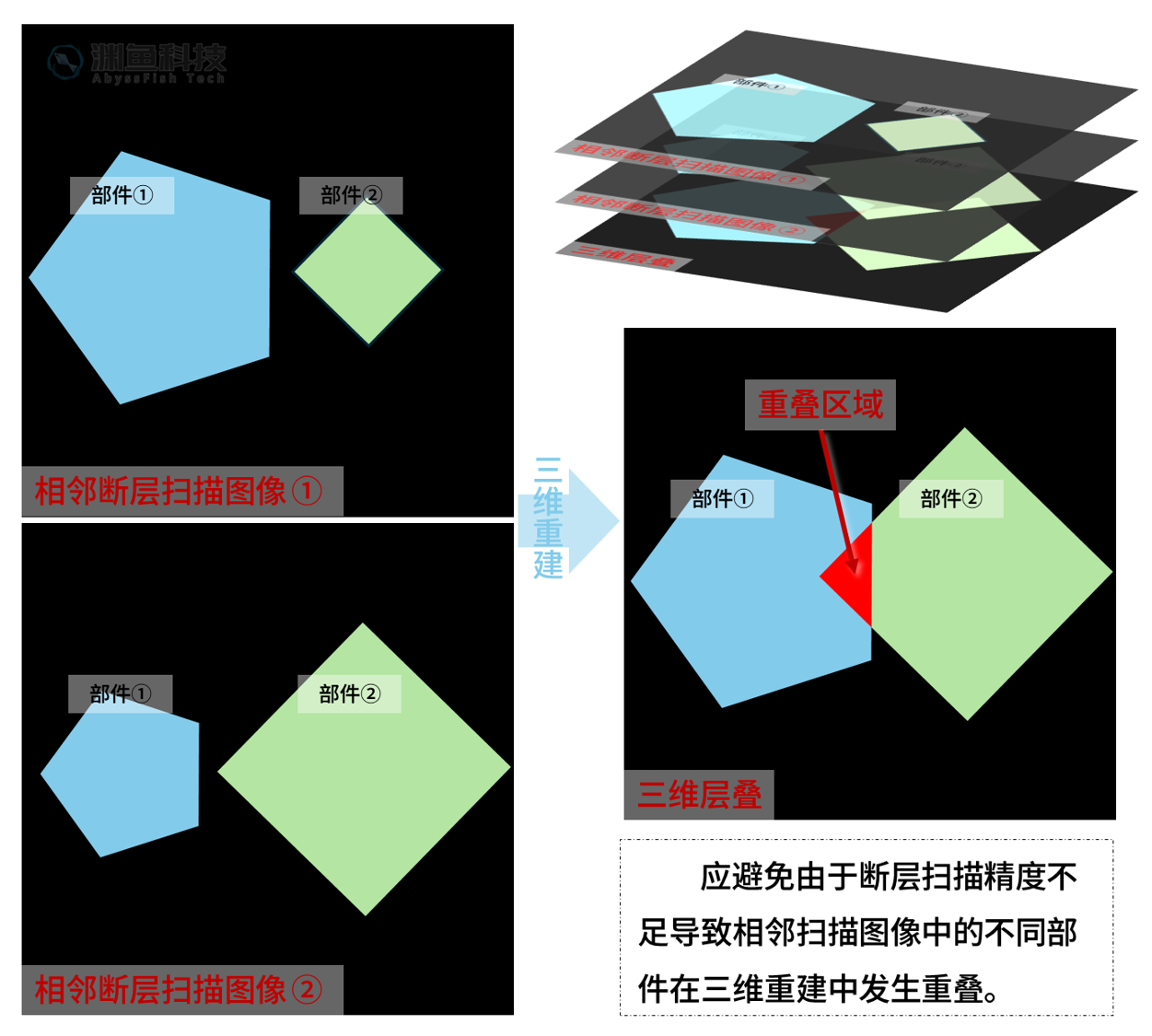

插件在使用时需要保证断层扫描图像文件具备足够的精度，如确保相邻断层扫描图像中的不同部件间不发生重叠等。

模型应用

基于断层扫描图像重建的三维模型可进行渲染用于科研绘图，以展示模型的内部结构。

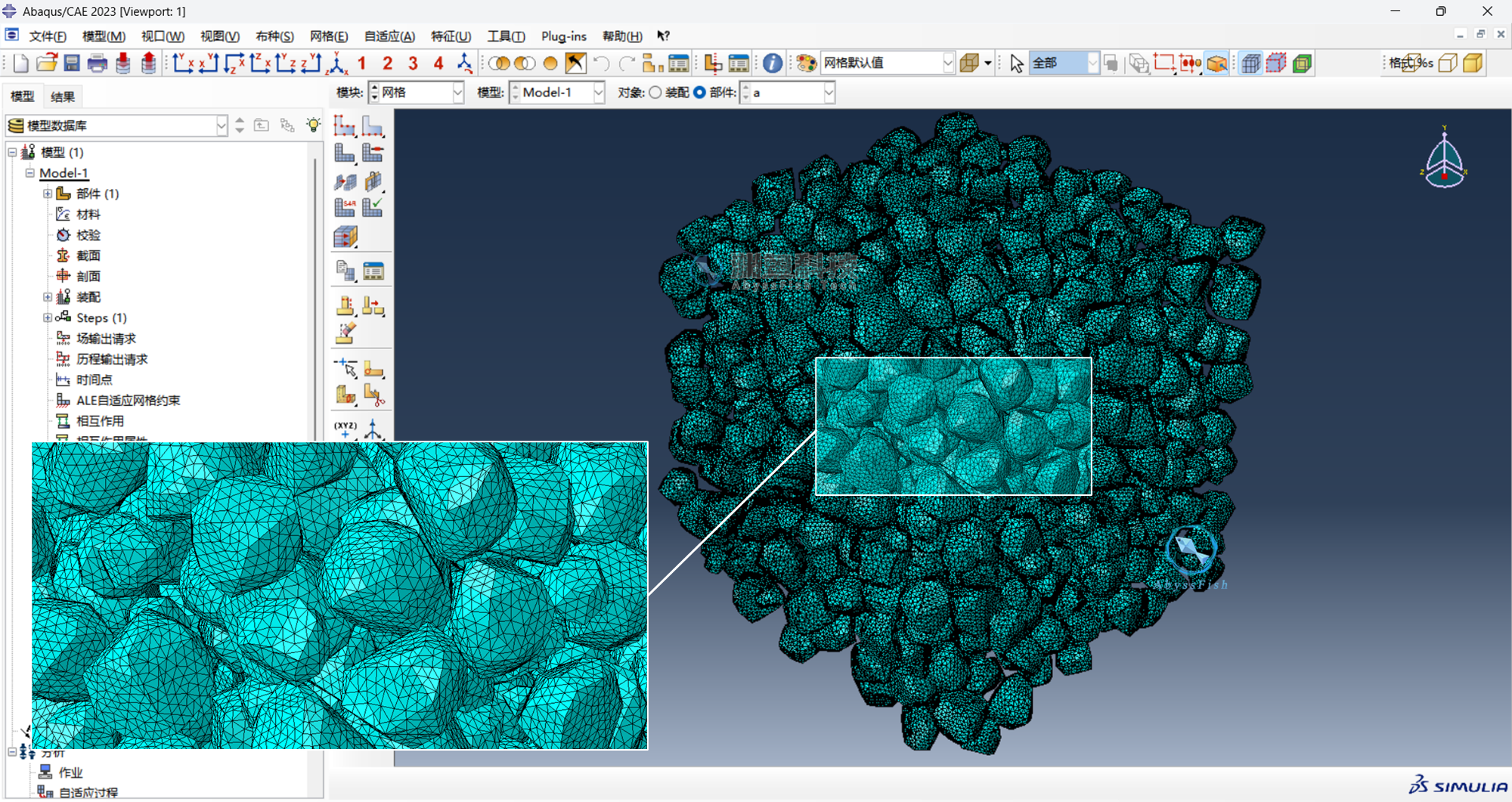

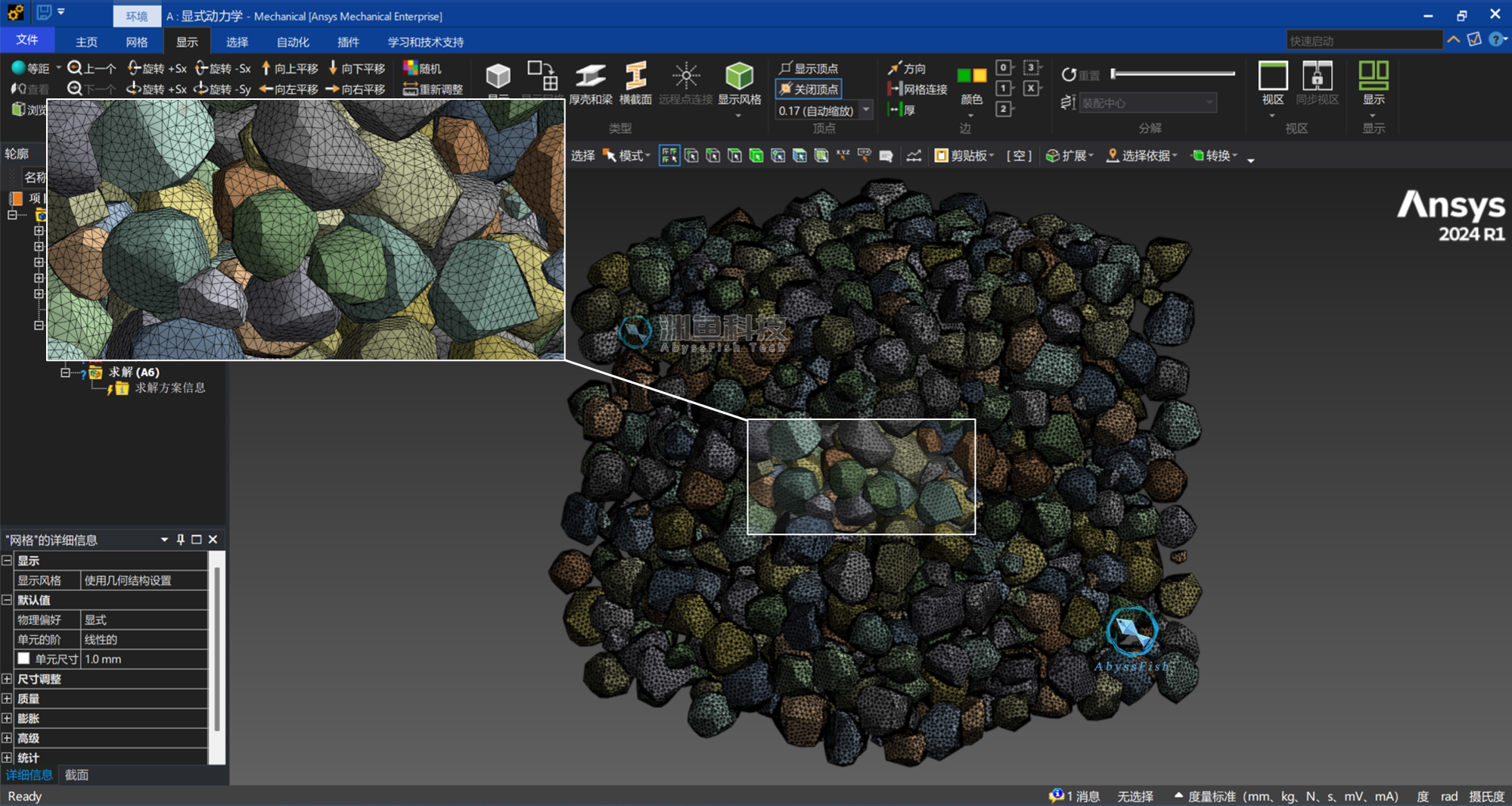

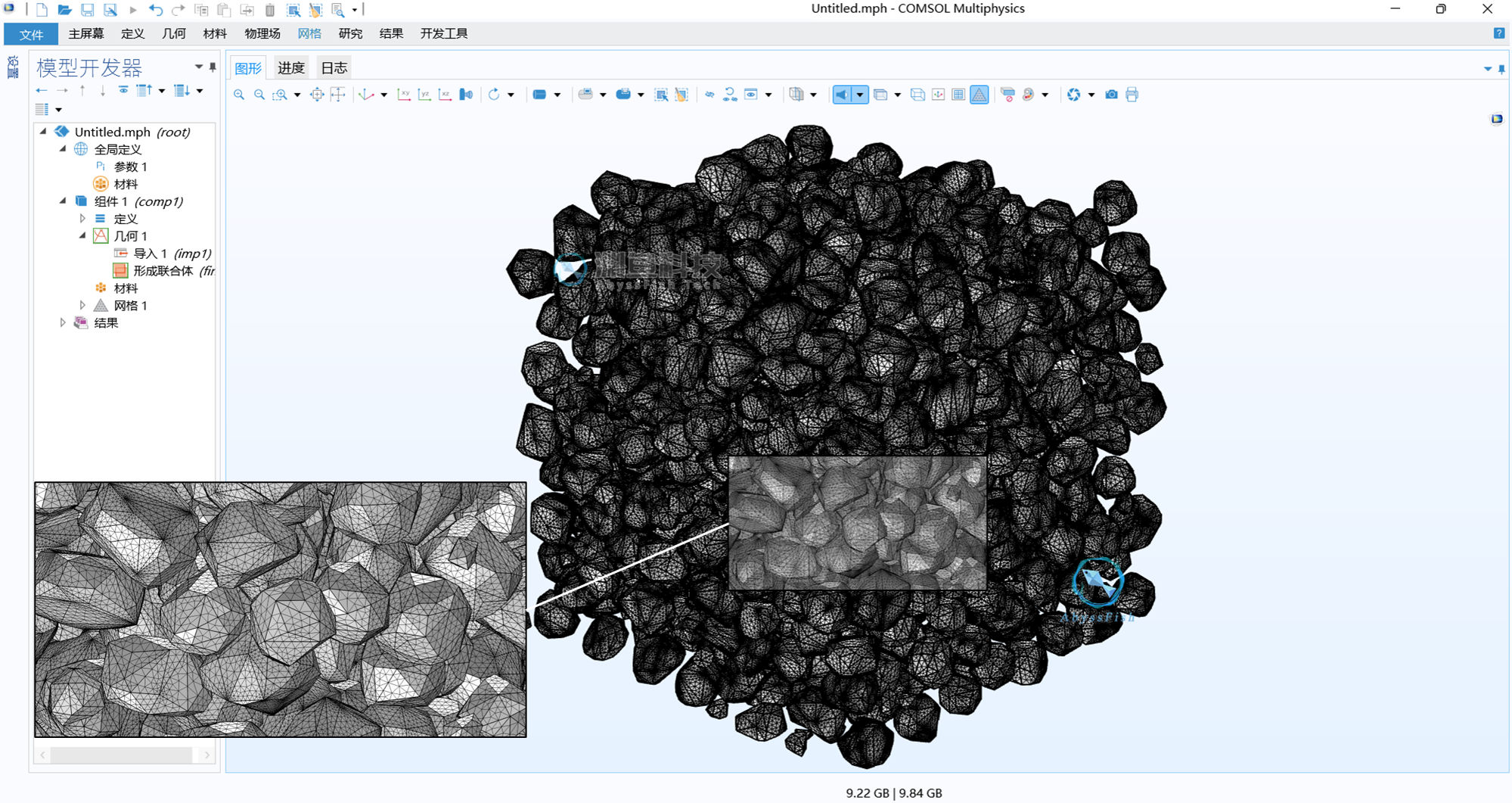

或将三维重建后的模型导入ANSYS、ABAQUS、COMSOL等有限元软件内划分网格并进行仿真模拟。

样图实例

可下载插件生成的模型样图，并进行其他软件的导入测试及模拟。（CAD2010文件）
