ADAU系列DSP用MCU来做控制，怎么去理解这个逻辑

我其实在前面很多篇文章里讲过了，如何用MCU来控制ADI的音频DSP，ADAU系列都是一个逻辑，那就是要先做DSP的程序，怎么去理解呢？

DSP是通过USBi这个仿真器来做调试的，我们往下挖，他的底层逻辑是，我们在PC的SigmaStudio软件里做好了DSP的程序，通过USB口送到USBi，USBi以ADI私有的协议，来做USB转IIC的数据转换，再通过IIC接口进到DSP的SRAM里去，让DSP运行我们SigmaStdio里写好的程序。

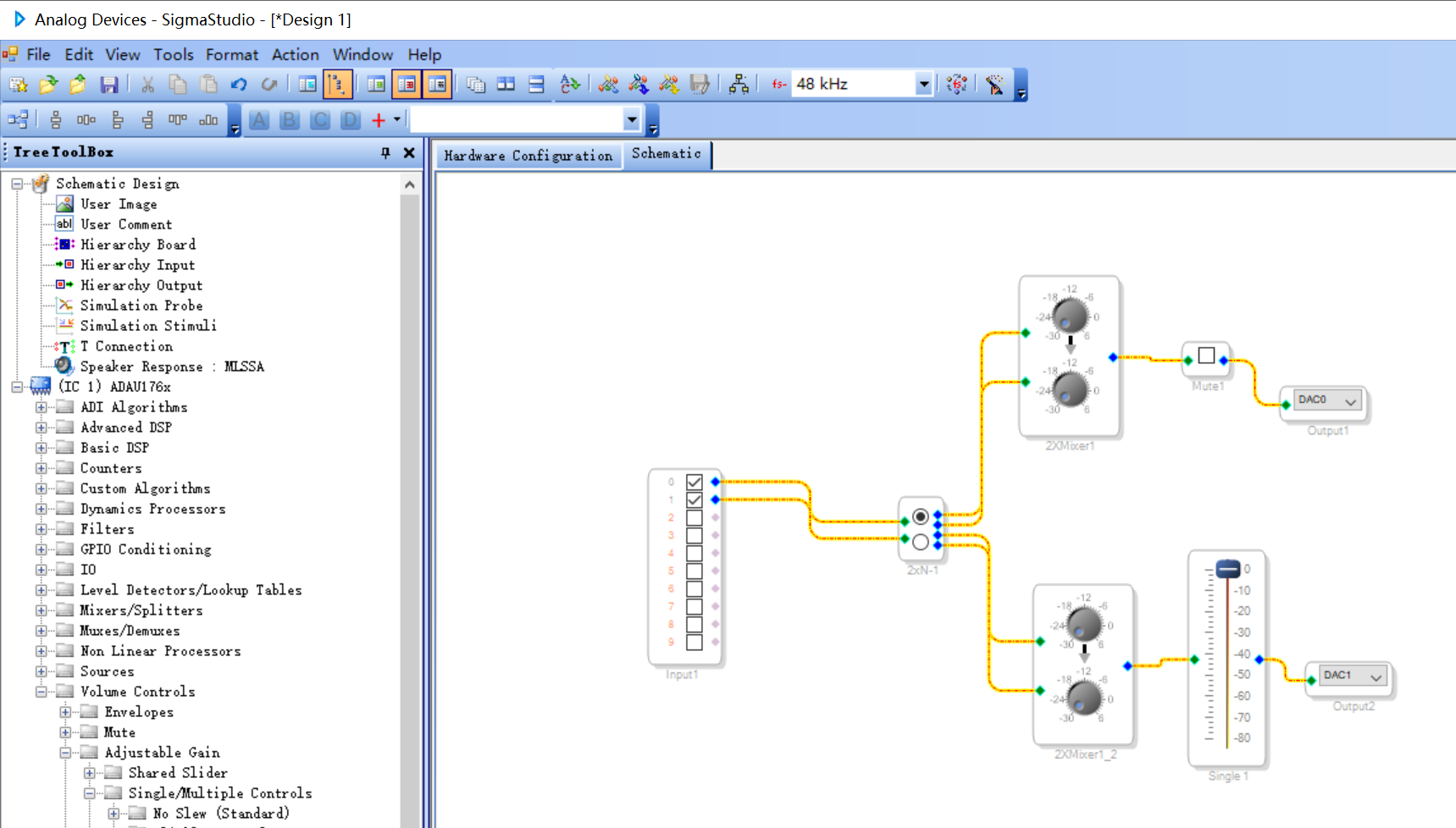

那控制是怎么个事呢？我们通过USBi在SigmaStudio里拖动控件，或者点击选中某个器件，都会产生数据交互，比如下图：

程序非常简单，0/1输入，经过一个通道选择算法模块，分别混音，送给0和1输出，输出0前头有一个静音模块，输出1前头有一个音量控制模块。

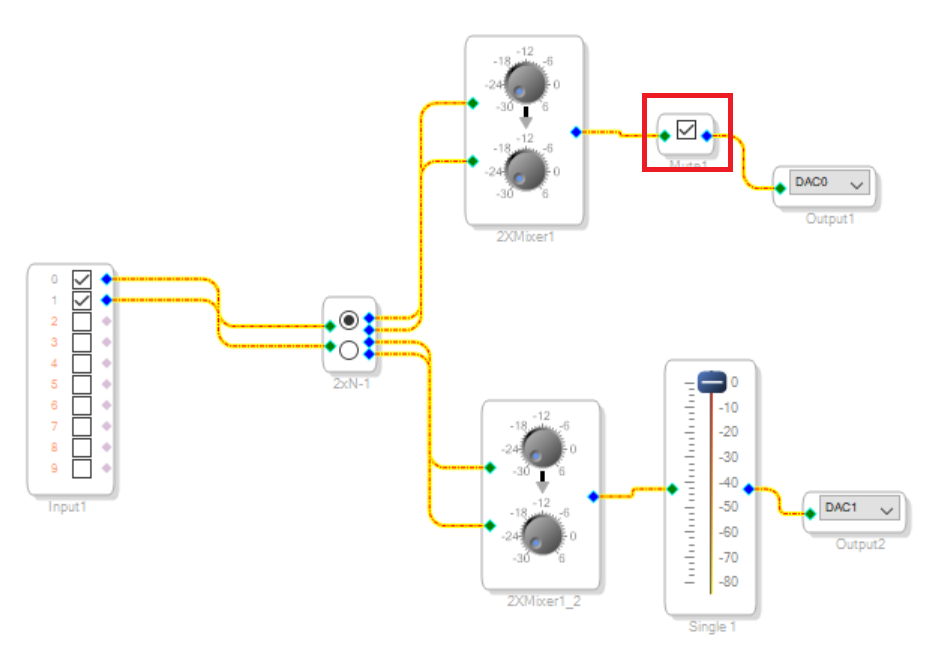

当我们用USBi调试的时候，就比如点静音，或者取消静音，都会有数据交互，用专门的读写函数去读写。MCU可以通过DSP的导出，获得这些交互的数据，再配上专门的读写函数，用MCU去模拟USBi的读写行为，让DSP认为仍然是USBi在弄它，符合ADAU的调试逻辑，那么MCU就可以控制DSP调音啦。

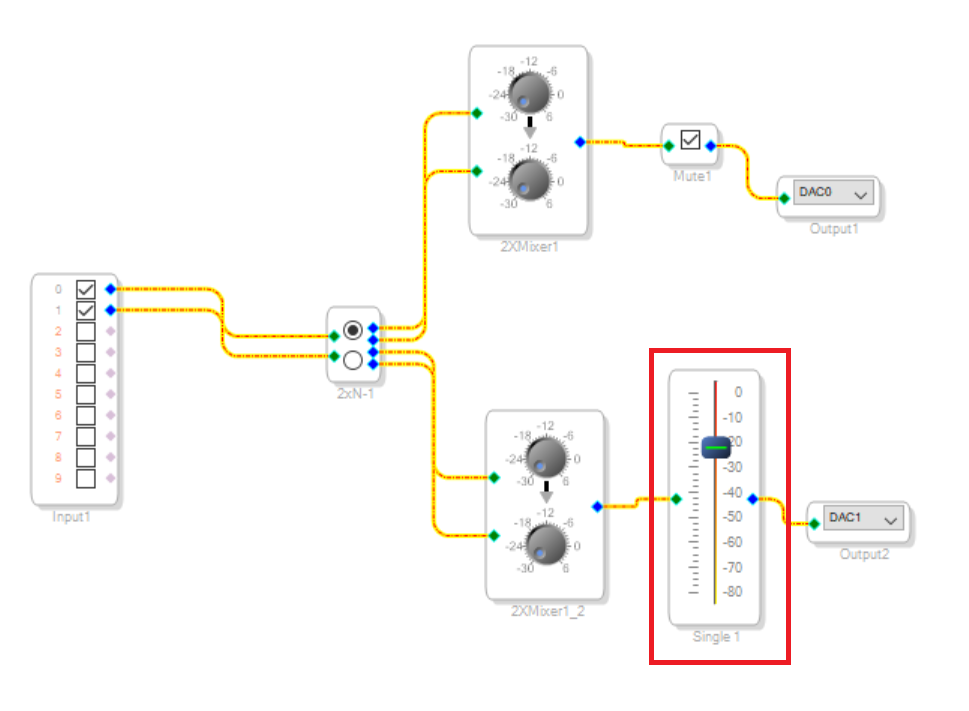

音量模块也是，当你用USBi调，拖动他音量加减，产生数据交互，MCU拿到这些数据，通过特定的读写函数，模拟USBi拖动的行为，就可以控制DSP调这个输出通道的音量了。

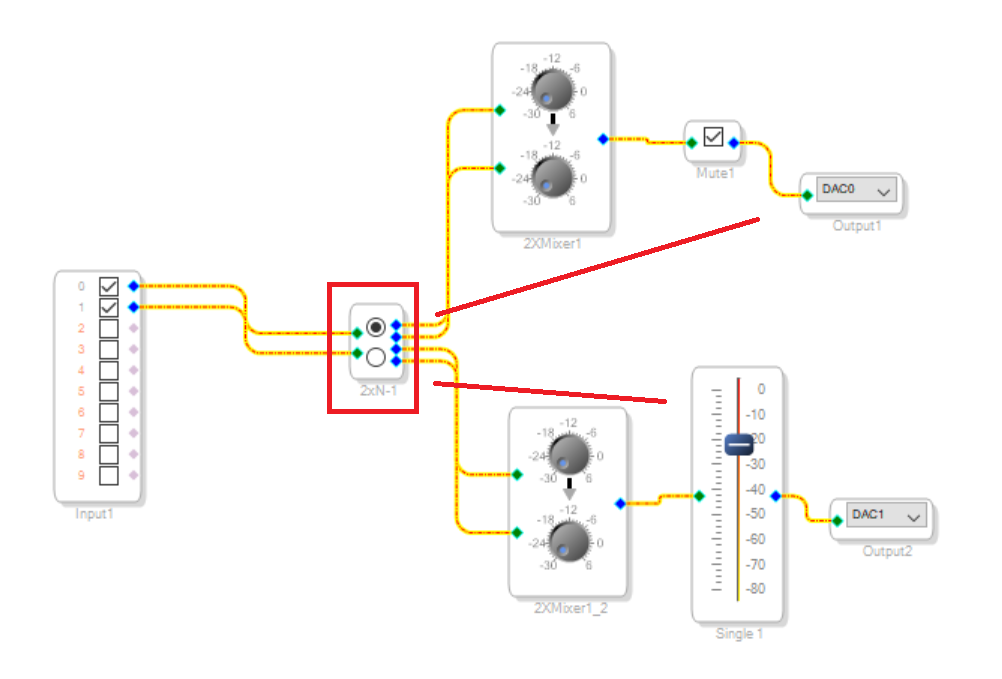

这里还有一个通道选择模块，一样的，通过选择上和下通道，来决定0/1输入的音频流，是混音送给0接口输出，还是混音送给1接口输出。

以上就是MCU控制ADAU系列DSP调音的逻辑。
