WSF70N10G N 沟道 MOSFET 在蓝牙耳机中的应用分析
一、引言
蓝牙耳机内部空间紧凑，对功率器件的性能要求较高，需要在有限的空间内实现高效能、低功耗和高可靠性的功能。WSF70N10G 是一款高性能 N 沟道 MOSFET，采用 TO-252-2L 封装，具有极低的导通电阻、低栅极电荷和高脉冲电流能力，适合在蓝牙耳机中实现多种功率控制功能。

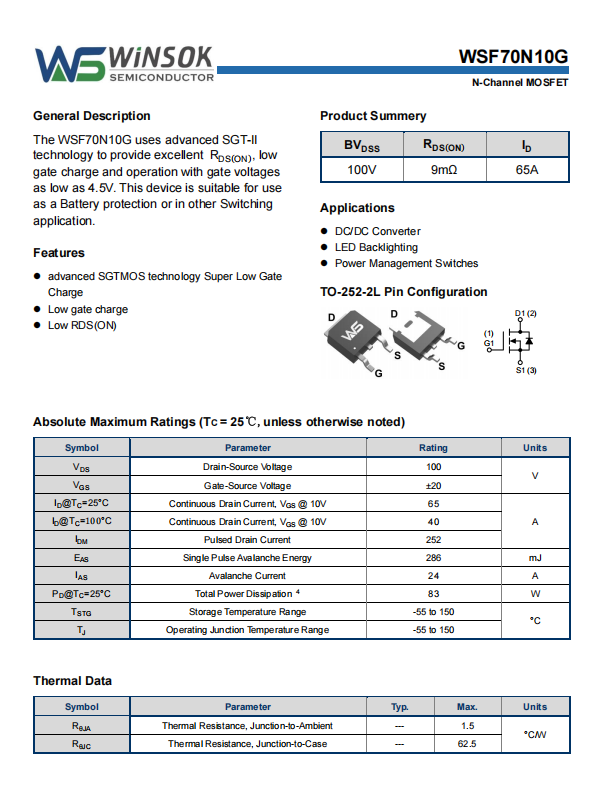

二、器件关键特性
极低导通电阻
在 10 V 驱动下，RDS(ON) 典型值为 9 mΩ，最大值为 12 mΩ，适用于高效率的功率转换和音频放大。
在 4.5 V 驱动下，RDS(ON) 典型值为 11 mΩ，最大值为 15 mΩ，适合低电压应用。
高电流能力
连续漏极电流 65 A（25 °C），脉冲电流 252 A，能够满足耳机音频放大器和充电路径的高电流需求。
低栅极电荷
总栅极电荷 Qg 典型值为 21 nC（@10 V），适合高频开关应用，降低驱动损耗。
快速开关特性
开启延迟时间 Td(on) 典型值为 10.7 ns，关断延迟时间 Td(off) 典型值为 19.5 ns，适合高频 PWM 控制。
高脉冲电流能力
脉冲电流能力 252 A，能够应对瞬间高电流冲击，如音频放大器的峰值电流。
封装与热性能
TO-252-2L 封装，尺寸紧凑，适合空间受限的蓝牙耳机设计。
RθJA 为 1.5 °C/W，RθJC 为 62.5 °C/W，能够有效散热，确保长时间稳定运行。
三、在蓝牙耳机中的应用场景
（一）音频放大器电源管理
WSF70N10G 的极低导通电阻（9 mΩ）和高电流能力（65 A）使其能够高效地为 D 类音频放大器提供电源。在 1–2 A 的音频放大器电流下，导通压降仅约 18 mV，减少能量损耗，提高音频输出效率。
（二）电池保护与充电管理
用于电池保护电路，N 沟道 MOSFET 可以实现高边开关，提供过流保护和反接保护。其 252 A 的脉冲电流能力能够应对电池瞬间短路或高电流冲击。
（三）USB-C 充电路径保护
在 USB-C 充电路径中，WSF70N10G 的 N 沟道可用于过流切断，确保充电过程的安全性和可靠性。
（四）小型升压转换器
用于升压转换器，支持 5 V→3.3 V 或 5 V→1.8 V 的电源转换，适合耳机内部的 LED 背光或触控指示灯。其高频开关特性（Qg 21 nC）能够降低开关损耗，提高转换效率。
四、设计注意事项
PCB 布局：TO-252-2L 封装底部裸露焊盘需与足够铜箔连接，降低热阻；栅极走线尽量短，避免串扰。
散热管理：在 25 °C 环境下，单器件最大功耗约 83 W，实际应用需根据温升限制电流；必要时增加散热孔或导热垫。
驱动电路：栅极驱动电压建议 10 V，确保充分导通；高频 PWM 应用时可在栅极串入 5–10 Ω 电阻抑制振铃。
保护机制：通过 MCU 或专用保护 IC 监测 VDS 压降实现过流检测；利用 N 沟道实现反接保护，避免误插损坏。
可靠性验证：进行高温运行、温度循环、浪涌冲击等测试，确保器件在蓝牙耳机长期运行中的稳定性。
五、结论
WSF70N10G 通过集成高性能 N 沟道 MOSFET，在 TO-252-2L 封装内实现极低导通电阻、高电流能力、低栅极电荷和快速开关特性，适合蓝牙耳机中的音频放大器电源管理、电池保护、充电路径保护及小型升压转换器等场景。合理的电路设计与散热措施可充分发挥其性能优势，有助于提升整机的能效、可靠性和集成度。
