深入浅出地讲解rvbacktrace原理

news 来源：原创 2025/5/23 3:09:40

前情提要：栈

要理解栈回溯，就要首先理解栈是如何运行的

下面看一段非常简单的代码

uint32_t funB(uint32_t b)
{
    return b-1;
}

void funA(uint32_t a)
{
    uint32_t b = funB(a);
}


int main(void)
{
    board_init();
    funA(3);
    while (1) {
    }
    return 0;
}

这段代码的逻辑非常简单，调用链也很清晰，在main函数中调用funA，funA中调用funB，main函数的汇编代码如下所示

int main(void)
{
8000648c:	1141                	add	sp,sp,-16
8000648e:	c606                	sw	ra,12(sp)
80006490:	c422                	sw	s0,8(sp)
80006492:	0800                	add	s0,sp,16
    board_init();
80006494:	b16fe0ef          	jal	800047aa <board_init>
    funA(3);
80006498:	450d                	li	a0,3
8000649a:	b7dfd0ef          	jal	80004016 <funA>

可以看到，当main函数执行时，首先向上开辟了一块栈空间，然后将ra,s0压栈，随后才是用户所写的代码逻辑，对这里用到的两个寄存器进行说明：

-ra：保存了返回地址，当执行jal时，会将下一条指令的地址保存至ra

-s0：又叫fp，frame point，栈帧指针，是回溯需要用到的重要寄存器

这里需要注意一个细节，在调用main函数之前，把fp压栈了，随后将fp指向了当前函数栈底；这样意味着，当运行某个函数时，risc-v的fp寄存器，始终指向该函数的栈底，而该函数的栈中，保留了运行上一个函数时的fp寄存器的值

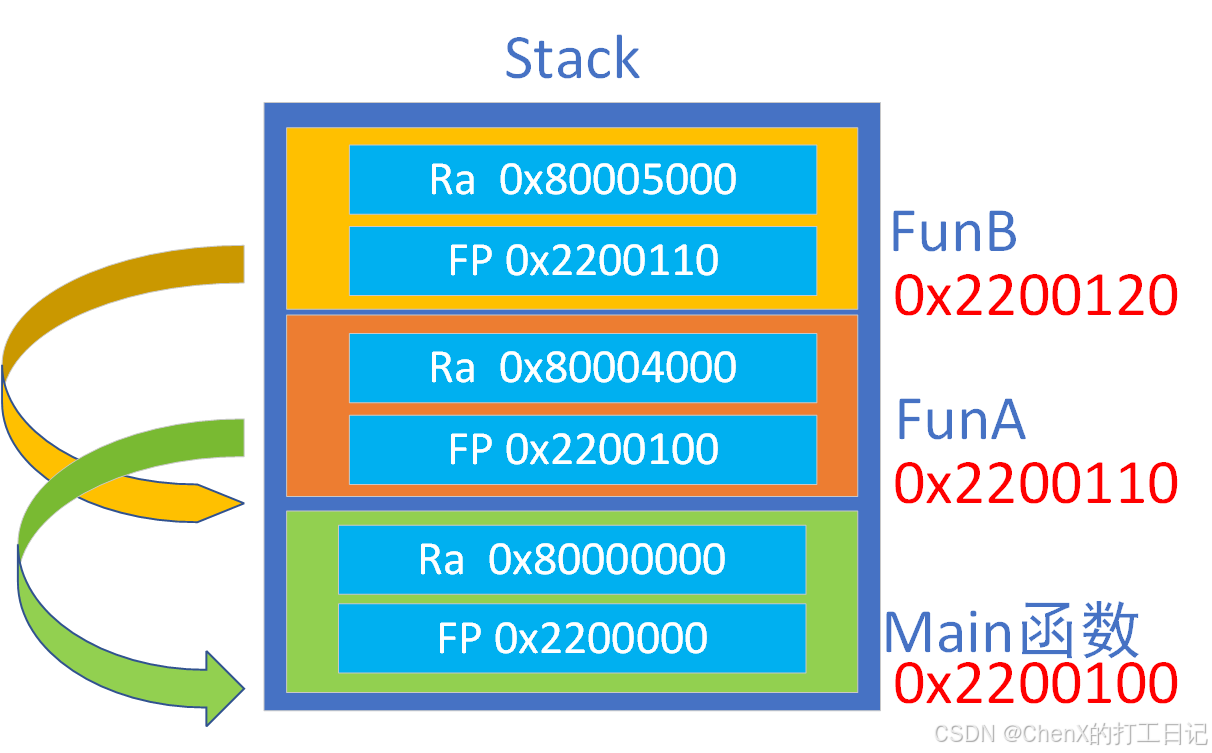

这么说或许有些抽象，用一个图进行演示

这么一看就清晰多了，也就是在FunB中，可以看到自己的caller FunA的栈底是0x2200110,而caller的栈顶，也就是callee的栈底，也就是0x2200120；

这么一来，对于被调用者来说，可以知道调用者的栈地址，这也是通过FP进行栈回溯的基础

以上基础是理解栈回溯的基础，务必搞清楚后才能理解栈回溯的本质

栈回溯实现

思路

有了以上的铺垫之后，我们可以想想如果是要自己写一个栈回溯的函数traceback，该怎么做

首先traceback一定是在某处被调用，我们假设FunB调用了traceback
在funB运行时，我们可以从寄存器SP得到FunB的栈顶，从寄存器FP得到栈底
我们可以把栈底和栈顶传递给traceback，这样trackback就能得到栈中的所有内容
栈内有什么呢，有FunB的返回地址ra，还有之前保存的fp（这里要注意，栈中的fp和当前寄存器FP内的值是两回事，栈中的fp是调用FunB的函数FunA的栈底）
接着，我们可以根据栈中的fp跳转至FunA的栈，里面又可以得到FunA的返回地址，以及FunA栈中的fp，也就是main函数的栈底
这样一层一层套娃，也就完成了函数的调用链回溯
最后需要注意退出条件，fp指向整个栈底的时候意味着调用链结束，应当退出

演示代码


void backtrace() {
    uintptr_t *fp;
    // 内联汇编获取当前FP（s0寄存器）
    asm volatile ("mv %0, s0" : "=r"(fp));

    printf("Backtrace:\n");
    //如果FP>=栈底，则意味着函数调用链已经结束
    while (uintptr_t)FP < (uintptr_t)estack) {
        // 获取返回地址（RA = fp - 8）
        uintptr_t ra = *(fp - 1);
        if (ra == 0) break;

        // 获取前一个FP（prev_fp = fp - 16）
        uintptr_t *prev_fp = (uintptr_t *)*(fp - 2);

        // 打印RA（实际应用中可解析为函数名）
        printf("#%d: [FP=0x%lx] RA = 0x%lx\n", i, (uintptr_t)fp, ra);

        // 检查prev_fp有效性（如对齐、地址范围）
        if ((uintptr_t)prev_fp <= (uintptr_t)fp || prev_fp == NULL) break;
        fp = prev_fp;
    }
}

细节剖析

        uintptr_t ra = *(fp - 1);
        // 获取前一个FP（prev_fp = fp - 16）
        uintptr_t *prev_fp = (uintptr_t *)*(fp - 2);

        // 检查prev_fp有效性（如对齐、地址范围）
        if ((uintptr_t)prev_fp <= (uintptr_t)fp || prev_fp == NULL) break;
        fp = prev_fp;

1.为什么ra 和prev_fp是 *（fp -1）和*（fp -2）

对于普通的函数调用（这点很重要，因为ISR,Excpetion可能是另外的情况，下文会展开）来说，程序运行时首先开辟一块栈，将sp指向栈顶，然后将返回地址ra入栈，fp入栈；最后将fp指向栈底，栈底的第一个元素就是ra,第二个元素则是fp，至于为什么不是*fp和*(fp -1)，那是因为这是一个自减栈，高地址是栈底，低地址则是栈顶。

2.检查prev_fp有效性

代码的演示中只是简单判断了prev_fp是否非NULL，实际使用中还可以根据栈的地址对齐进行额外校验，例如你的栈如果是16字节对齐，则可以判断prev_fp是否整除16

   .stack (NOLOAD) : {
        . = ALIGN(16);
        __stack_base__ = .;
        . += STACK_SIZE;
        . = ALIGN(16);
        PROVIDE (_stack = .);
        PROVIDE (_stack_safe = .);
    } > DLM

Trap的特殊处理

概述

RISC-V的trap发生时，会进入trap_handler，然后根据发生trap的原因（中断还是异常），进入不同的处理函数，笔者所使用的RISC-V芯片开启了中断向量，因此中断并不会进入trap_handler，而会直接进入中断处理函数，因此对两种情况分开阐述。

中断

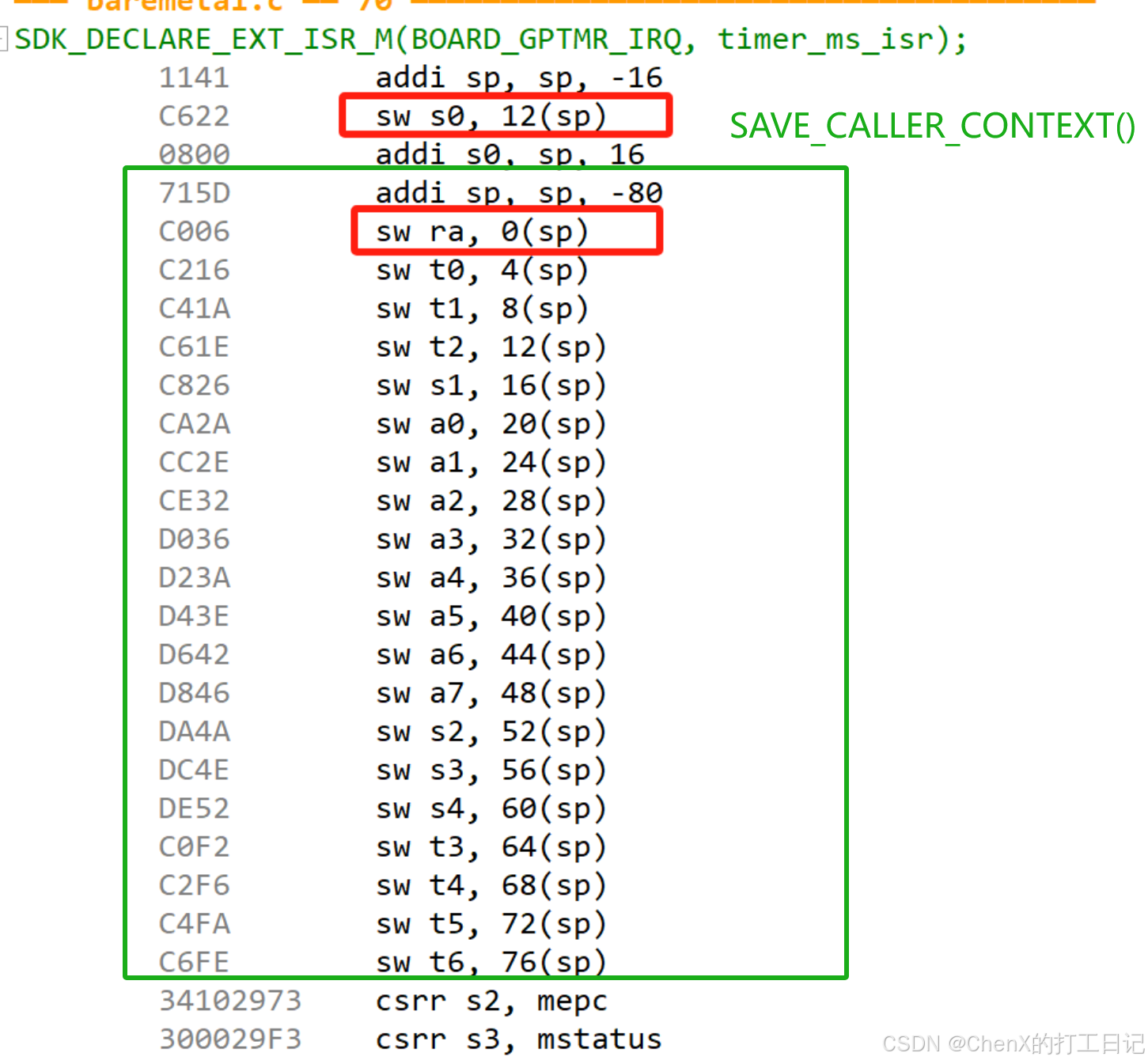

当开启中断向量且中断发生后，芯片根据中断id号跳转至中断处理函数。由于中断的退出是通过mret跳转至mepc所指向的地址继续运行，因此在进入中断时并不会保存ra的地址。我们看一段中断的汇编代码如下

可以看到，由于中断是随时发生的，系统并不会保存ra,只保存了s0(也就是fp)，对ra的压栈发生在中断对上下文进行保存的过程中，是我们手动实现的，而绿色方框外的代码则是自动生成的。比起常规的函数调用，自动生成的代码中少了对ra的压栈，因此prev_fp是 *（fp -1）和而非*（fp -2）

异常

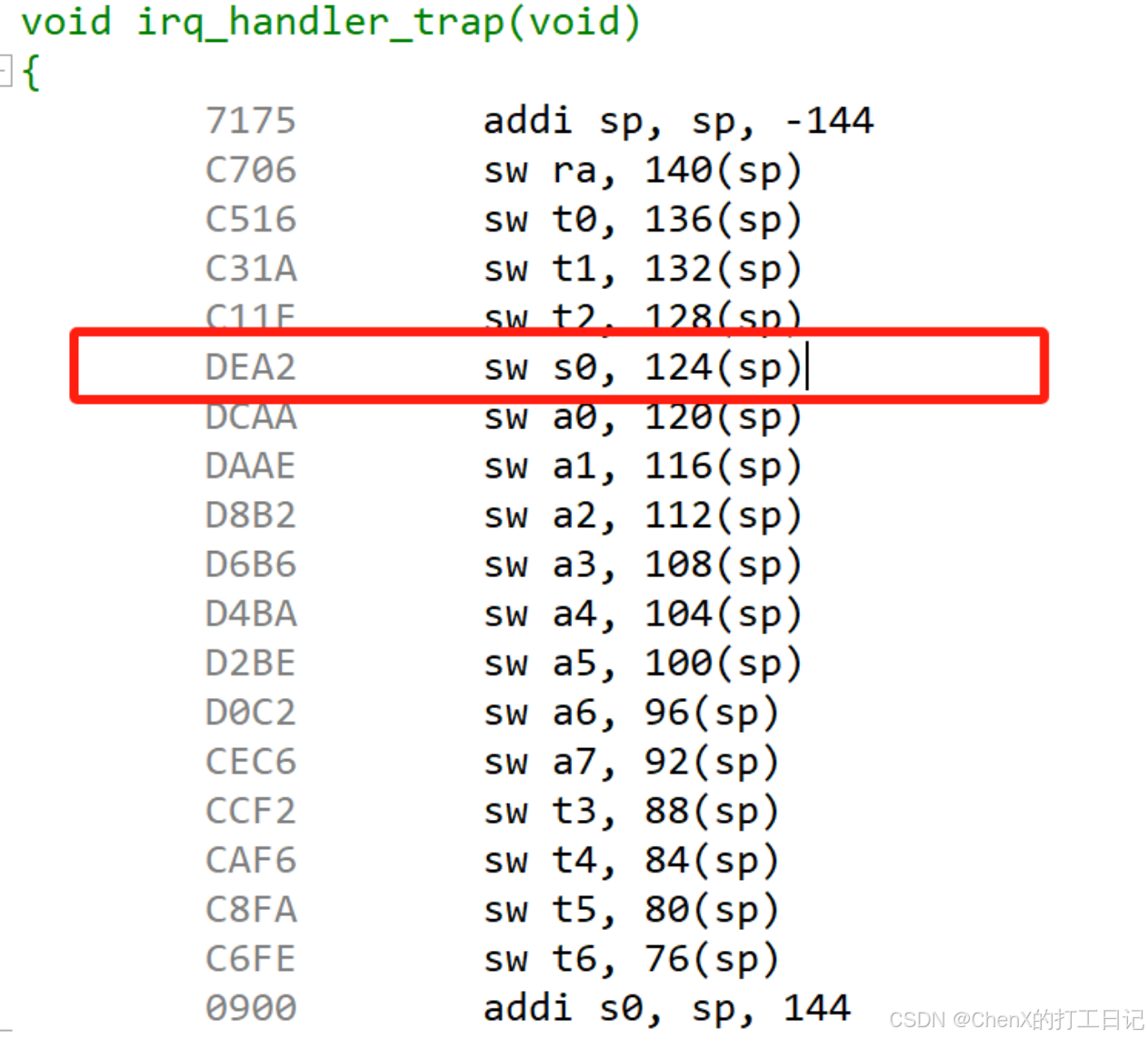

和中断类似，异常发生时会进入trap_handler，汇编代码如下

同样的，s0和常规函数调用的压栈顺序发生的变化，prev_fp是 *（fp -5）和而非*（fp -2）

演示代码修改

在上文我们提供了backtrac的演示代码，他能很好地处理函数调用的栈回溯，但知道了trap需要的特殊处理后，我们需要对该代码进行修改，根据不同情况对prev_fp取值进行修改，代码如下所示：

void backtrace() {
    uintptr_t *fp;
    // 内联汇编获取当前FP（s0寄存器）
    asm volatile ("mv %0, s0" : "=r"(fp));

    printf("Backtrace:\n");
    //如果FP>=栈底，则意味着函数调用链已经结束
    while (uintptr_t)FP < (uintptr_t)estack) {

        uint32_index = 0;
        long *rs0;
        uint32_t pos[3] = {1,2,5};
        //根据不同情况找到prev_fp所在的位置
        for (uint32_t i = 0; i < sizeof(pos) / sizeof(pos[0]); i++) {
            rs0 = (long *) *(b - pos[i]);
            if (rs0 > (long *) *estack)
                continue;
            if (rs0 <= b)
                continue;
            if (((char *)rs0 - (char *)b) % 16 == 0) {
                index = pos[i];
            }
        }
        //isr并没有对ra自动压栈，在保存上下文时保存了ra
        if (index == 1) {
            ra = (unsigned long) *SP;
        } else {
            ra = (unsigned long) *(FP - 1);
        }
        if (ra == 0) break;

        // 获取前一个FP（prev_fp = fp - index）
        uintptr_t *prev_fp = (uintptr_t *)*(fp - index);

        // 打印RA（实际应用中可解析为函数名）
        printf("#%d: [FP=0x%lx] RA = 0x%lx\n", i, (uintptr_t)fp, ra);

        // 检查prev_fp有效性（如对齐、地址范围）
        if ((uintptr_t)prev_fp <= (uintptr_t)fp || prev_fp == NULL) break;
        fp = prev_fp;
    }
}
