设计模式——系统数据建模设计
摘要
本文主要介绍了UML在软件系统分析和设计中的应用，详细阐述了六大类关系（泛化、实现、依赖、关联、聚合、组合）及其在UML类图中的表示方法，并通过具体例子说明了这些关系在实际编程中的应用。同时，文章还概述了UML的基本元素，包括类、接口、协作、用例、组件和节点。此外，文章还介绍了软件系统建模的目的、常见建模类型、常用建模方法论、建模工具推荐以及真实项目建模建议顺序等内容。
1. 软件系统建模
软件系统建模（Software System Modeling）是指通过一套可视化方法对系统的结构、行为和交互进行表达、设计与沟通，是架构设计、需求分析、编码实现的重要中间步骤。它连接业务需求与技术实现，确保团队对系统的理解一致，降低出错率和维护成本。
1.1. 🔧 建模的目的
| 目的 | 描述 |
| 需求明确 | 把复杂业务需求变为清晰的模型，形成共识 |
| 架构设计 | 构建系统模块结构、交互关系 |
| 开发指导 | 为编码提供蓝图，指导模块拆分与责任划分 |
| 团队协作 | 提升沟通效率，减少理解偏差 |
| 演进与扩展 | 支撑后续架构演进与系统扩展 |
1.2. 🧱 常见的建模类型（UML为主）
1.2.1. 结构建模（结构图）
| 图类型 | 描述 | 工具意义 |
| 类图（Class Diagram） | 描述类之间的继承、实现、关联、依赖等关系 | 表达模块结构、责任划分 |
| 包图（Package Diagram） | 显示包与包之间的组织关系 | 架构分层设计（DDD / 分模块） |
| 组件图（Component Diagram） | 描述系统的组件、接口和依赖关系 | 表达微服务或模块之间依赖关系 |
| 部署图（Deployment Diagram） | 显示物理部署环境和系统部署结构 | 表达系统运行环境部署结构 |
1.2.2. 行为建模（行为图）
| 图类型 | 描述 | 工具意义 |
| 用例图（Use Case Diagram） | 展示系统与用户的交互行为 | 用于需求梳理 |
| 时序图（Sequence Diagram） | 表达对象间消息交互的时序 | 分析调用链、数据流 |
| 活动图（Activity Diagram） | 表示业务流程或算法过程 | 表达流程逻辑 |
| 状态图（State Diagram） | 展示对象状态变化 | 表达生命周期、状态控制逻辑 |
1.3. 🧭 常用建模方法论（理论指导）
| 方法 | 描述 |
| UML（统一建模语言） | 最主流的建模标准，覆盖结构与行为 |
| DDD（领域驱动设计） | 按业务划分建模，聚焦业务核心复杂性 |
| 4+1 视图模型 | 逻辑视图、开发视图、进程视图、物理视图+用例视图 |
| 架构图（Architecture Diagram） | 表达服务、模块、数据库等组成和连接 |
1.4. 🛠️ 建模常用工具推荐
| 工具 | 特点 |
| PlantUML | 文本生成图，适合开发者 |
| StarUML | 可视化建模，UML全支持 |
| Visual Paradigm | 商业级全面建模工具 |
| ProcessOn / Draw.io | 在线可协作，适合流程图 |
| Archimate / C4 Model | 企业架构级、云系统建模更专业 |
1.5. 🧪 真实项目建模建议顺序（Spring系统示例）
- 用例图：梳理用户角色、功能模块（业务端、运营后台、API系统等）
- 类图 + 包图：分层架构设计（Controller、Service、Domain、Infrastructure）
- 时序图：关键服务间调用链（如下单、支付、风控处理）
- 活动图：业务流程建模（审批流程、用户注册流程等）
- 状态图：状态机建模（订单、审批、还款状态等）
- 部署图 + 组件图：部署环境、微服务、数据库、MQ 等组件关系表达
1.6. 📝 示例：订单系统建模（核心图）
- 状态图：订单状态变迁图
- 时序图：下单流程时序图
- 类图：订单聚合根、商品、用户等类关系
- 活动图：支付流程活动图
- 部署图：服务、Redis、MySQL、MQ、API 网关部署结构
2. 对象之间六大关系
面向对象是符合人们对现实世界的思维模式，利用面向对象设计，特别是采用各种设计模式来解决问题时，会设计多个类，然后创建多个对象，一个设计良好的类，应该是兼顾信息和行为并且高内聚。而不同的类之间，应该做到松耦合。当面对应用系统或者需要解决的问题经常是复杂的、高度抽象的，我们 创建的多个对象往往是有联系的，通常对象之间的关系可以分为以下几类：
- 泛化关系（继承extends）
- 实现关系（实现implement）
- 依赖关系
- 关联关系
- 聚合关系
- 组合关系
2.1. ✳️ 泛化关系=继承关系（extends）
- 表示父类和子类之间的关系，是一种“is-a（是一个）”关系。
- 子类继承父类的属性和方法，可以重写父类方法。
class Animal {public void makeSound() {System.out.println("Animal sound");}
}class Dog extends Animal {@Overridepublic void makeSound() {System.out.println("Dog barks");}
}关系含义：Dog 是 Animal 的一种 —— “Dog is-a Animal”。
2.2. ✳️ 实现关系= 接口实现（implements）
- 表示接口与类之间的关系，类提供接口中定义方法的具体实现。
- 也是“is-a”的一种，但更偏向行为契约。
interface Runnable {void run();
}class Car implements Runnable {public void run() {System.out.println("Car is running");}
}关系含义：Car 实现了 Runnable 行为规范。

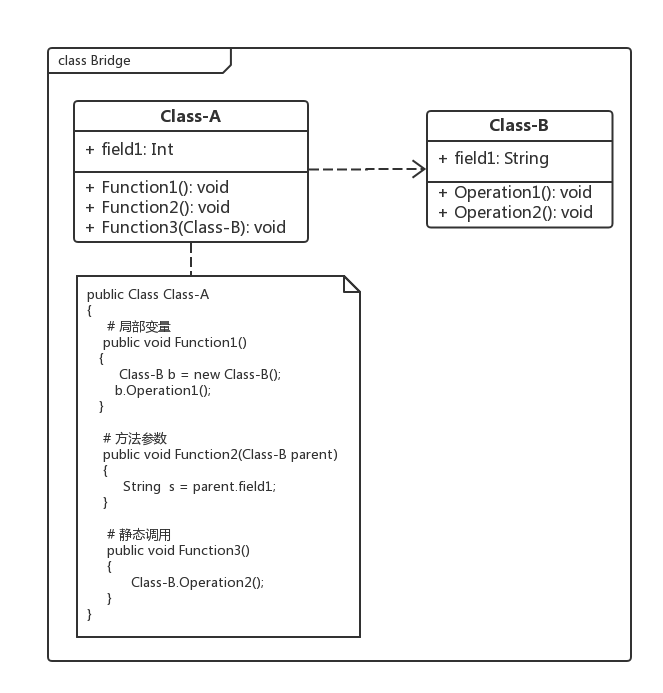

2.3. ✳️ 依赖关系（Dependency）
- 表示一个类临时使用到另一个类，常出现在方法的参数、局部变量中。
- 是一种“uses-a”关系（使用）。
示例：
class OrderService {public void process(Payment payment) {payment.pay();}
}class Payment {public void pay() {System.out.println("Paying...");}
}关系含义：OrderService 依赖 Payment 执行操作，但不直接拥有它。

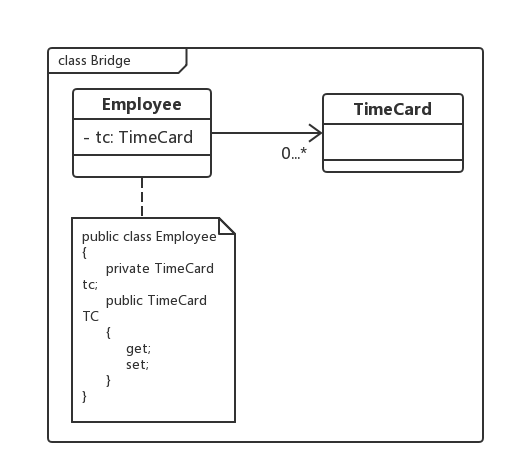

2.4. ✳️ 关联关系（Association）
- 表示两个类之间存在某种联系，一个类持有另一个类的引用。
- 是一种“has-a”关系。
示例：
class Teacher {private Student student;
}关系含义：Teacher 和 Student 存在关联，一个老师可以教多个学生。

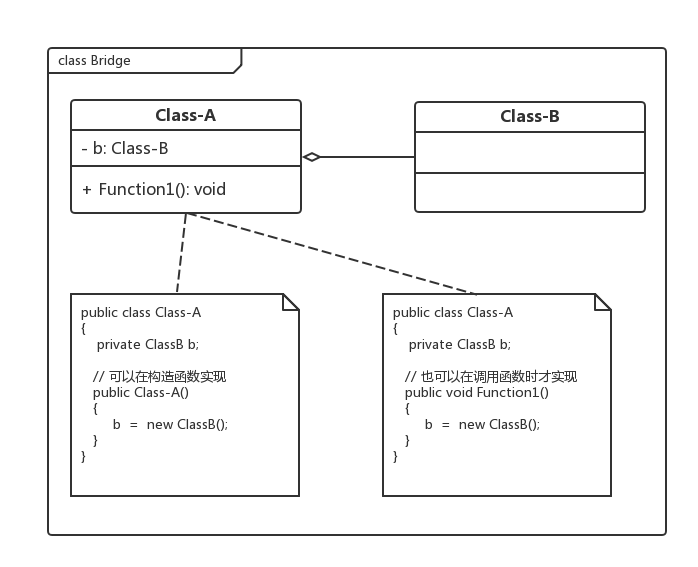

2.5. ✳️ 聚合关系（Aggregation）
- 是一种特殊的关联关系，表示整体与部分之间的关系，部分可以脱离整体单独存在。
- 类似“弱拥有”关系。
示例：
class Team {private List<Player> players;
}class Player {private String name;
}关系含义：Team 拥有 Player，但 Player 也可以脱离 Team 独立存在。

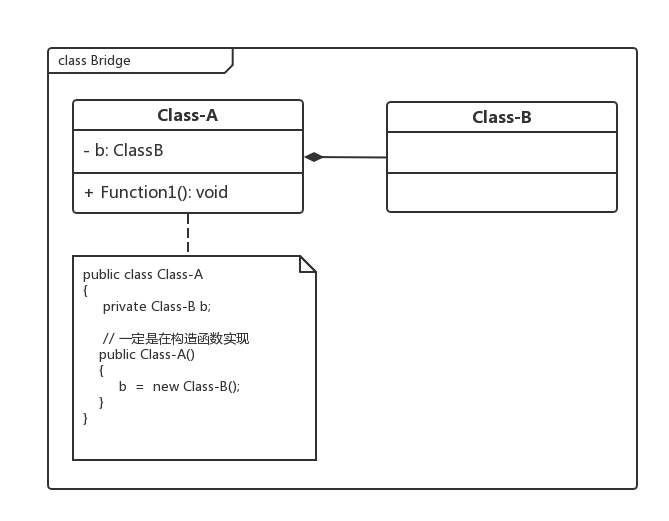

2.6. ✳️ 组合关系（Composition）
- 是更强的聚合关系，表示整体与部分的关系，部分不能脱离整体单独存在。
- 类似“强拥有”关系。
示例：
class House {private Room room = new Room(); // 生命周期绑定
}class Room {...
}关系含义：Room 是 House 的一部分，House 消失，Room 也不复存在。
2.7. ✳️ 对象的六种关系对总结
| 关系类型 | 关键字/形式 | 含义 | 示例 |
| 泛化（继承） |
| is-a | Dog is an Animal |
| 实现 |
| is-a (行为) | Car implements Runnable |
| 依赖 | 参数/方法调用 | uses-a | Service uses DAO |
| 关联 | 引用字段 | has-a | Teacher has Student |
| 聚合 | 引用字段（弱） | whole-part（可独立） | Team has Players |
| 组合 | 引用字段（强） | whole-part（生命周期一致） | House has Rooms |
3. UML基本元素
UML（Unified Modeling Language，统一建模语言）是一种面向对象系统建模的标准语言，它通过一套图形符号描述系统的结构与行为。在实际建模中，掌握 UML 的基本元素 是构建各类模型图的基础。
3.1. 🧩 UML 的三类基本建模元素
| 类别 | 说明 | 示例元素 |
| 结构元素（Structural Things） | 表示系统中的静态部分（如类、对象、组件等） | 类、接口、组件、节点、用例、角色 |
| 行为元素（Behavioral Things） | 表示系统中的动态行为 | 交互、状态、活动、消息 |
| 分组元素（Grouping Things） | 对模型元素进行逻辑组织 | 包（Package） |
| 注释元素（Annotational Things） | 对模型元素进行说明 | 备注（Note） |
3.2. 🧱 结构元素（静态）
| 元素 | 图标（简化描述） | 含义 |
| 类（Class） |
| 描述一组具有相同属性与行为的对象集合 |
| 接口（Interface） |
| 描述一组没有实现的方法供类实现 |
| 用例（Use Case） |
| 描述系统的一个功能点 |
| 参与者（Actor） |
| 与系统交互的用户或系统 |
| 组件（Component） |
| 代表系统中的模块或服务 |
| 节点（Node） |
| 表示硬件或运行环境 |
3.3. 🔁 行为元素（动态）
| 元素 | 图标（简化描述） | 含义 |
| 状态（State） |
| 对象在生命周期中的某个阶段 |
| 事件（Event） |
| 引起状态转换的行为或信号 |
| 活动（Activity） |
| 描述系统的业务流程 |
| 消息（Message） |
| 对象间的调用行为 |
| 交互（Interaction） | 多个对象之间按照时间发送的消息 | 表达行为协作逻辑 |
3.4. 📦 分组元素
| 元素 | 含义 | 示例 |
| 包（Package） | 用于将类、接口、组件等组织成逻辑分组，方便管理和层次结构设计 | 典型用于模块划分，如： |
3.5. 📝 注释元素
| 元素 | 图标 | 含义 |
| 备注（Note） |
| 为模型元素添加说明和解释性文字 |

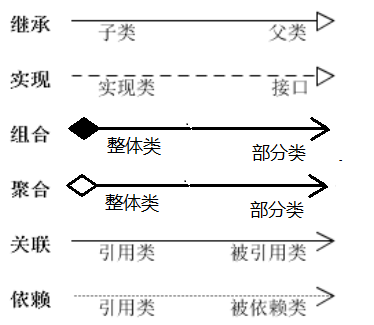

3.6. 🔗 关系元素（连接符号）
UML 中有 6 种基本的关系用于表示结构或行为之间的连接：
| 关系 | 图示描述 | 用途 | 示例说明 |
| 关联（Association） | 实线（可带箭头） | 表示类与类之间有联系 | 用户和订单之间的关系 |
| 依赖（Dependency） | 虚线 + 箭头 | A 依赖 B，B 改变影响 A | Service 依赖 DAO |
| 泛化（Generalization） | 实线 + 空心三角箭头 | 表示继承（类）或实现（接口） | 人 <- 学生 |
| 实现（Realization） | 虚线 + 空心三角箭头 | 类实现接口 |
|
| 聚合（Aggregation） | 实线 + 空心菱形 | 表示“整体-部分”关系，弱依赖 | 部门 包含 员工 |
| 组合（Composition） | 实线 + 实心菱形 | 表示“强拥有”关系，生命周期一致 | House 包含 Room |
3.7. 🧠 UML 九大图（分类）
| 图类型 | 分类 | 描述 |
| 类图 | 结构图 | 展示类与类之间的静态结构关系 |
| 对象图 | 结构图 | 类图的实例快照 |
| 用例图 | 行为图 | 展示用户和系统的功能交互 |
| 时序图 | 行为图 | 对象之间消息交互的时间顺序 |
| 活动图 | 行为图 | 展示系统的控制流程 |
| 状态图 | 行为图 | 展示对象状态的变化 |
| 组件图 | 结构图 | 描述系统模块与接口 |
| 部署图 | 结构图 | 描述硬件与系统部署结构 |
| 通信图 | 行为图 | 强调对象间消息传递顺序 |
