Wayland模式X11模式LinuxFB模式，Linux图形显示系统三大模式深度解析
Linux图形显示系统三大模式深度解析：Wayland ， X11 ， LinuxFB
一、技术原理与架构设计
LinuxFB（帧缓冲直通模式）
- 工作原理：直接读写内核帧缓冲设备（/dev/fb0），无中间图形服务器，应用像素数据直通显存。
- 架构特点：
- 单层架构：应用 → 帧缓冲驱动 → 显示器
仅支持CPU软件渲染（如Qt的QPainter），无GPU加速 - 典型场景：工业控制终端、医疗设备屏幕（资源占用<50MB内存）
X Window System（X11）
- 工作原理：客户端-服务器模型（C/S）
X Server：管理输入设备与屏幕输出
X Client：应用程序通过X协议（如XCB/Xlib）与Server通信 - 架构特点：
网络透明性：支持远程显示（如SSH -X）
依赖窗口管理器（如Openbox）实现多窗口合成 - 性能瓶颈：数据需经X Server中转，多层级通信增加延迟
Wayland（现代合成器协议）
- 工作原理：客户端直接与合成器（Compositor） 通信
合成器（如Weston/Mutter）统一管理窗口渲染、输入事件
通过GBM（Generic Buffer Management）直接操作显存 - 架构特点：
扁平化架构：应用 → Wayland协议 → 合成器 → DRM/KMS → 硬件
原生支持GPU加速（Vulkan/OpenGL ES） - 安全机制：应用间严格隔离（无法截屏其他窗口）
架构演进图说明：
LinuxFB：应用 → 帧缓冲设备；
X11：应用 → X Client → X Protocol → X Server → 显卡驱动；
Wayland：应用 → Wayland协议 → 合成器 → DRM/GBM → GPU；
二、核心作用与系统定位
不同维度表现：
关键差异说明：
- X11的网络透明性：允许在服务器运行GUI程序，本地仅显示画面（工程调试利器）；
- Wayland的撕裂问题：合成器统一帧提交，彻底消除画面撕裂（VSync原生支持）；
- LinuxFB的启动速度：跳过图形服务初始化，200ms内完成启动（车载系统需求）
三、Qt开发适配性对比
1. 开发接口差异
LinuxFB：
使用QPlatformIntegration的linuxfb插件；
代码限制：不支持QOpenGLWidget，仅能用QWidget绘制；
// 初始化代码示例
QApplication app(argc, argv, QApplication::GuiServer);
app.setPlatform("linuxfb:fb=/dev/fb1"); // 指定帧缓冲设备
X11：
依赖libqxcb.so插件（需安装libxcb-*库）
可通过QXcbWindow直接访问X11窗口句柄
Wayland：
需qtwayland模块，窗口变为wl_surface对象
必须处理协议扩展（如xdg-shell定义窗口类型）

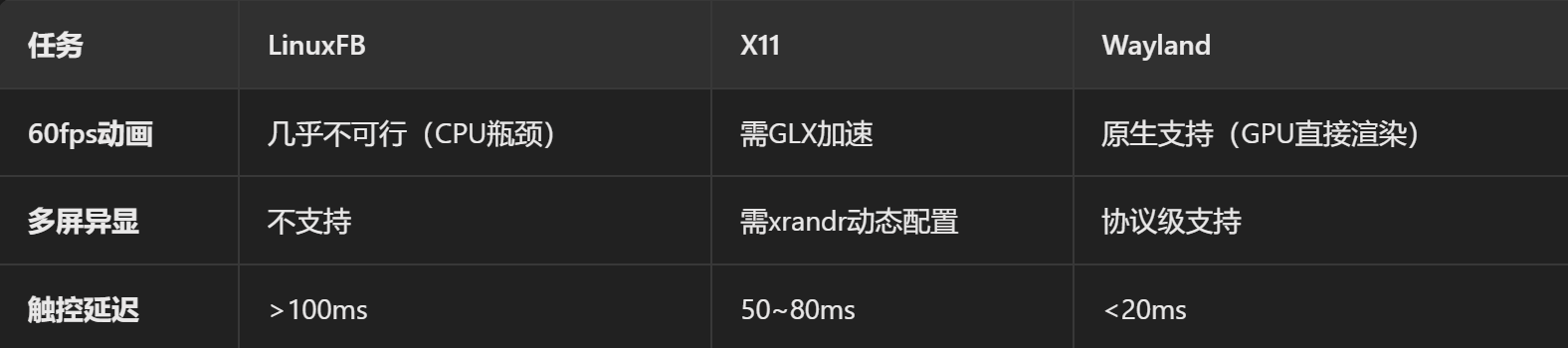

2. 性能优化挑战
常见坑点：
- Wayland下全局快捷键需通过QtWayland::wl_seat注册；
- X11应用迁移Wayland时，QWidget::winId()返回无效（不可跨进程访问窗口）
3.部署与兼容性
依赖复杂度：
- LinuxFB：零额外依赖（内核自带）；
- X11：需安装xserver-xorg-core + 显卡驱动（约200MB）；
- Wayland：libwayland-client + 合成器（如Weston） + Mesa驱动
比如设置X11和Wayland兼容：
# 强制Qt应用以X11模式运行在Wayland桌面
QT_QPA_PLATFORM=xcb ./my_app # 使用XWayland
四、选型决策
1.选择思路
2.各平台推荐场景：
LinuxFB：
- 单片机级设备（树莓派Zero）；
- 静态信息展示屏（机场航班表）；
X11： - 跨平台远程桌面工具（TeamViewer替代品）；
- 遗留系统维护（银行终端机）；
Wayland： - 汽车仪表盘（低延迟+安全隔离）；
- 云游戏串流（GPU直通+低编码延迟）；
五、未来趋势与Qt 6支持
Wayland成为默认：
Ubuntu 24.04+、Fedora 40已默认Wayland，Qt 6.7默认启用-platform wayland；
X11维护模式：
仅安全更新，新特性向Wayland倾斜（如Qt 6.5弃用X11的GLX扩展）；
LinuxFB的进化：
Qt Quick软件渲染器（QSGRendererInterface）支持帧缓冲输出，实现轻量级动画。
开发者行动建议：
新项目：直接基于Wayland协议开发，使用Qt Wayland Compositor API构建定制化合成器
旧项目迁移：替换X11特定的API；
# 检测X11依赖项
ldd my_app | grep libxcb
# 替换X11特定API：
- QX11Info → QNativeInterface::QWaylandApplication
结语：
三大模式对应Linux图形演进的过去、现在与未来：
- X11像老式电话交换机——功能强大但结构复杂；
- Wayland如智能手机——高效直接但需生态适配；
- LinuxFB则是对讲机——简单可靠却功能有限。
在Qt框架的统一封装下，开发时最好根据硬件能力、安全需求及交互复杂度精准选型，方能在碎片化生态中游刃有余。
