CATIA高效工作指南——测量分析篇（一）

一、精准重心分析与实时更新技术

1.1 材料属性与几何体重心关联

在复杂零件设计中，重心控制直接影响产品性能。通过CATIA的材料属性系统可实现动态重心跟踪：

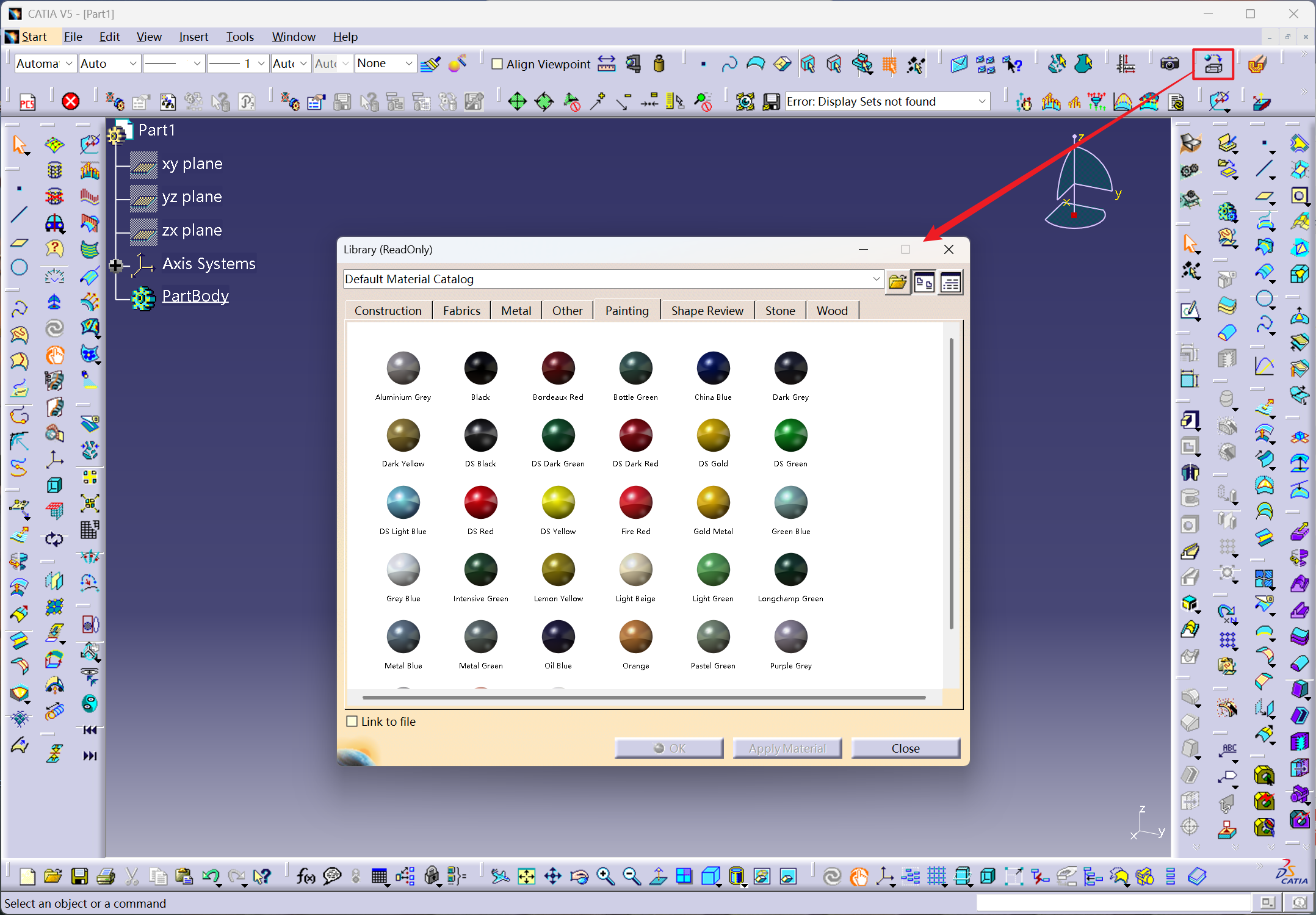

1. ​​密度赋值​​：应用材料 → 选择单个几何体 /依次选择多个几何体→ 指定材质类型（如铝合金密度2.7g/cm³）

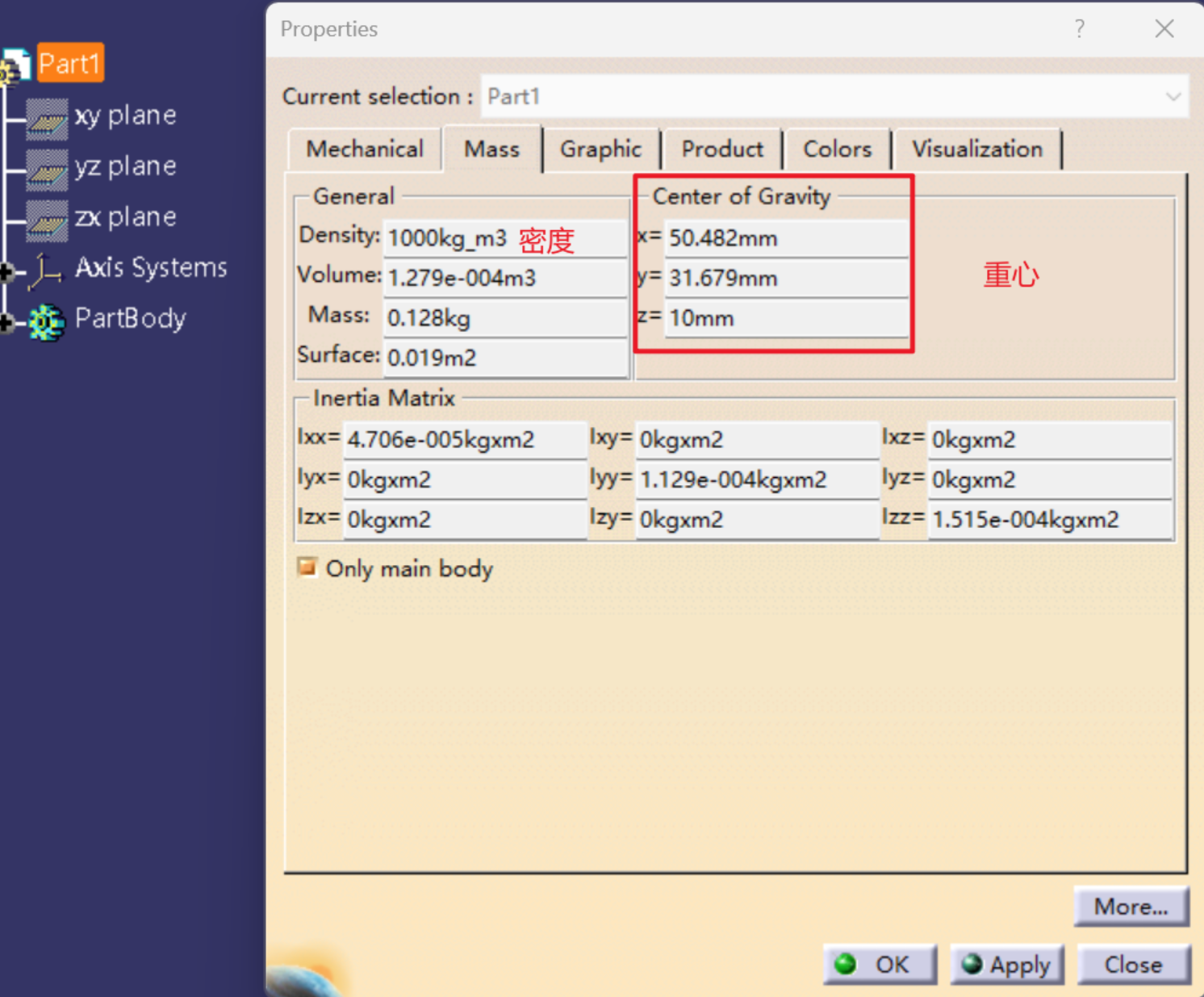

2. ​​惯性参数查看​​：右键几何体——属性 ，在属性面板直接读取质量、体积及重心坐标（Gx, Gy, Gz）



3. ​​动态关联​​：按下图步骤创建关联的中心点，实现零件外形变更时重心自动更新



1.2 装配体重心测量

• 打开测量命令，点击顶层装配文档，亦可选择多个装配文档下的子零件。
• 点击几何体创建命令
• 选择在装配下插入一个零件并放入重心点几何特征
