ADC同步采样

目录

1. 同步采样机制的本质区别

2. 关键参数对比

3. 性能与应用场景差异

4. 选型建议

5.总结

---

         AD7609的8路同步采样和AD7616的双路同步采样在架构、性能和应用场景上存在本质区别，主要体现在采样机制、通道同步能力、内部ADC结构以及适用场景等方面。以下是具体分析：

1. 同步采样机制的本质区别

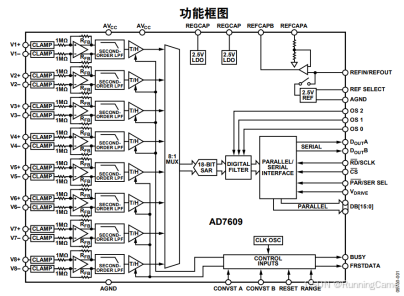

AD7609（8路同步采样）：

伪同步采样：虽然称为“同步采样”，但其内部仅有一个18位SAR ADC核心。通过多路复用器（MUX）依次切换8个通道进行转换，所有通道的采样时刻由同一CONVST信号触发，但转换过程是顺序完成的。

吞吐率限制：标称的200 kSPS是单个ADC的转换速率。当8通道同时工作时，总采样率为200 kSPS，即每通道实际采样率为25 kSPS（200k/8）。

AD7616（双路同步采样）：

真同步采样：内部集成两个独立的16位SAR ADC核心，可同时对两路信号进行采样（例如通道A和通道B）。每对通道的采样速率高达1 MSPS，且两个通道的采样时刻完全对齐，无时间延迟。

通道扩展能力：支持16个输入通道，但通过灵活序列器（Sequencer）将通道分为两组（A组和B组），每组8通道共享一个ADC核心。每组内通道顺序转换，但两组之间可同步采样。

2. 关键参数对比

下表总结了两款芯片的核心差异：

特性	AD7609	AD7616
架构	单SAR ADC + 8:1 MUX	双独立SAR ADC
同步能力	8通道伪同步（顺序转换）	双通道真同步（同时采样）
分辨率	18位	16位
总采样率	200 kSPS（所有通道共享）	2 × 1 MSPS（双通道同步）
输入范围	±20V/±10V	±10V/±5V/±2.5V
抗混叠滤波	二阶滤波器（32kHz截止）	一阶滤波器
相位误差	通道间存在转换延迟	双通道间延迟可忽略（<0.01°）
典型应用	多通道数据采集（幅值精度优先）	电力监控、电机控制（相位精度优先）

3. 性能与应用场景差异

相位精度要求：

        AD7616的双路真同步架构在需要严格相位对齐的场景（如电力线监控中的电压-电流对、电机控制中的多相电流）具有绝对优势。其双ADC同时采样可避免通道间相位误差。

        AD7609因顺序转换，通道间存在微秒级延迟。虽然可通过软件平均（伪同步采样）减少误差，但在高频谐波测量（如51次谐波）时仍可能产生0.63%幅值误差。

动态性能：

        AD7609的18位分辨率提供更高精度（98dB SNR），适合高动态范围信号（如精密仪器）。

        AD7616虽为16位，但支持过采样模式（OSR=2时SNR达92dB），且1MSPS的高吞吐率更适合高速系统（如保护继电器）。

系统集成复杂度：

        AD7609的8通道集成度高，无需外部多路复用器，简化PCB设计。

        AD7616的突发模式（Burst Mode）和灵活序列器支持自定义采样顺序，显著降低MCU负载，适合实时控制系统。

4. 选型建议

        选择AD7609：

        需多通道（≤8）高分辨率（18位）采集，且对通道间相位延迟不敏感的场景，例如：

多轴定位系统的位置传感器采集，工业温控/压力监测系统（低频信号）。

        选择AD7616：

        需严格同步双路信号（如电压-电流对），或需高吞吐率（≥1MSPS）及通道扩展（16通道）的场景，例如：电力线监控中的谐波分析，多相电机控制的电流环路采样。

5.总结

        AD7609的“8路同步采样”本质是伪同步（顺序转换），优势在于高分辨率和通道集成度；而AD7616的“双路同步采样”实现真同步（双ADC并行），核心价值在于消除相位误差与高吞吐率。选型需根据相位精度、分辨率、速度三要素权衡：相位敏感选AD7616，分辨率优先选AD7609。
