只介绍gen3 phy tx新增内容；

（翻译自mindshare ）

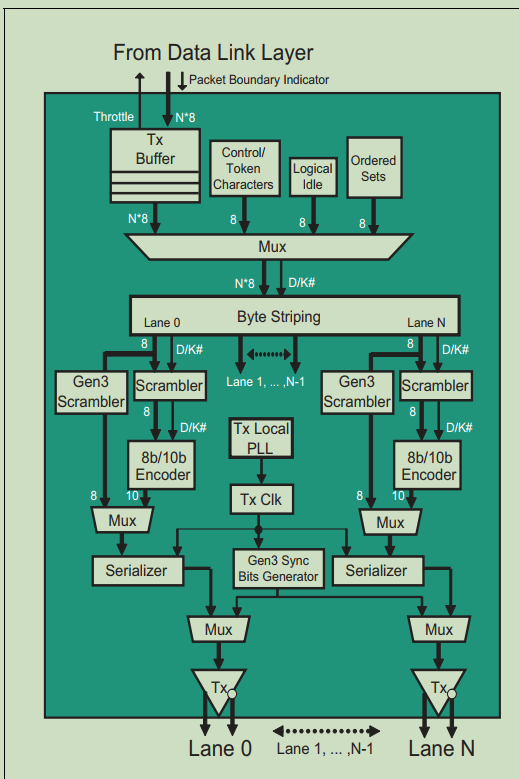

Multiplexer

gen3 tlp 以Dword 大小为单位在length字段中，所以可以不需要END fram。当发送SOS或者stream传输完成后才需要发送EDS。

在周期间隔内，基于Skip定时器，一个SOS被复用器插入到数据流中。其他有序集，如TS1、TS2、FTS、EIEOS、EIOS、SDS，也可能基于链路要求被插入，并且位于数据流之外。

当没有数据传输但是链路仍然保持在L0状态，IDL tokens被插入到链路中，且会被scramble（扰码）；rx端会认为IDL码流没有意义（只做填充使用）

Byte Striping

数据交织。

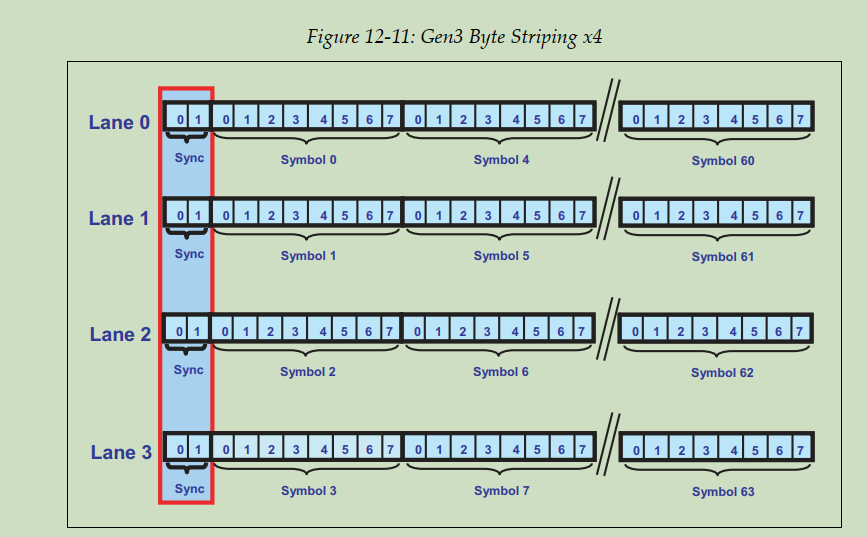

注:sync header 字段会同时出现在所有的tx lane中。不管传输的pcie包，还是order set。

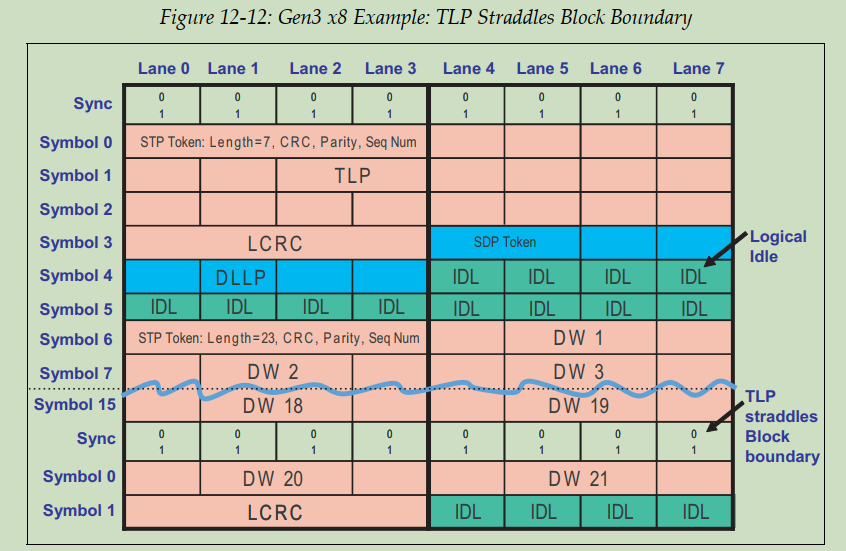

正常的x8 lane tx fram 流格式。

Nullified tlp

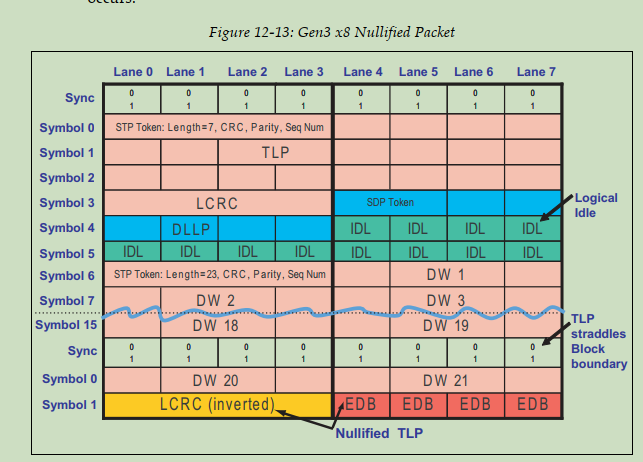

x8 lane tx nullified tlp fram结构。LCRC之后紧跟着EDB。

switch cut-through mode

用于降低大字节TLP包延迟；

背景：

在大tlp包传输经过一个switch时，sw会缓存整个tlp包，但是当发生错误时，导致传输该包耗时大量增加。且缓存整个tlp包之后才开始路由对于大tlp而言延迟也会增加。

提高latency机制:

在识别到tlp header之后就立马开始转发到sw出口（egress）。这样会极大降低大数据tlp包延迟，

有一个小风险，入口端口必须等到接收到数据包末尾的 LCRC（链路循环冗余校验）后才能对整个包进行错误检测，风险：转发出去的 TLP 实际上可能包含错误。当 TLP 的结尾最终到达入口端口后，交换机会对其进行校验。如果发现数据包有误，入口端口将按照对待错误 TLP 的常规方式操作，即发送一个 Nak（否定确认）请求重新发送数据包。

但问题在于：大部分现在已知是错误的数据包，已经被转发到出口端口了。那这时该怎么办呢？我们可以让这个错误包继续发送出去，并等待下游接收端在检测到错误时返回一个 Nak，但问题在于，此时重放缓冲区中存储的是这个有错误的数据包，所以重放并不会解决问题。

我们也可以尝试截断正在传输中的错误包，但 PCIe 规范并不允许这样做。要使这套机制有效，就需要引入另一种选项，这也正是 "Cut-Through（切换转发）" 机制发挥作用的地方。

cut-through机制：

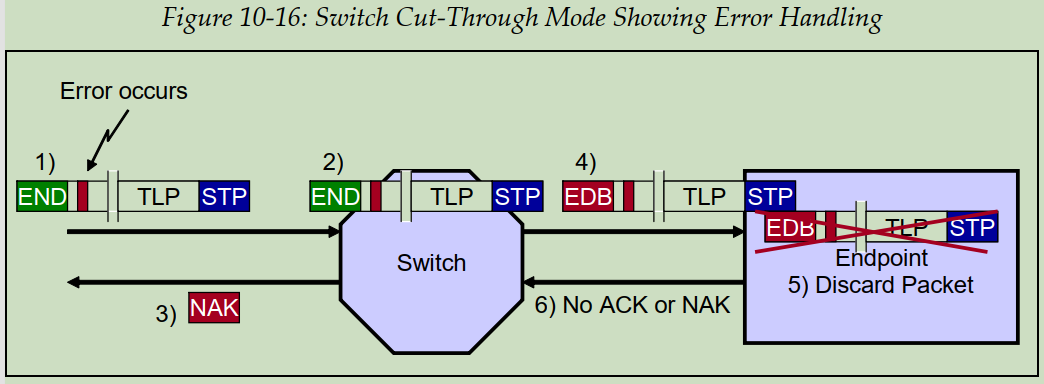

当在接收的数据包中检测到错误时，已经开始转发的数据包必须被“作废”（nullified）。

一个作废的数据包会以 EDB（End Bad）符号 而不是 END（End Good）符号 作为结束标志，并且为了明确表示这种状态，该 TLP（事务层包）的 32 位 LCRC（链路循环冗余校验） 会被取反（即进行 1 的补码运算，即逐位取反）以区别于正常包。

本质上，作废的数据包被处理为**“从未存在过”**。对于交换芯片的出端口（Switch Egress Port）来说，这意味着：

重放缓冲区会丢弃该数据包，
NEXT_TRANSMIT_SEQ（下一个发送序号） 会减少 1（即回退一次）。

当一个设备接收到一个被识别为“作废 TLP”的数据包时，它会：

直接丢弃该包，视其为从未存在，
NEXT_RCV_SEQ（下一个接收序号） 不会增加，
AckNak_LATENCY_TIMER（确认/否认延迟计时器） 不会启动，
NAK_SCHEDULED 标志也不会被设置。

接收设备静默地丢弃这个作废的 TLP，也不会返回 Ack（确认）或 Nak（否认）。

在nullified 包被丢弃之后；上一次数据包会被从新发送，新的ack会收到。

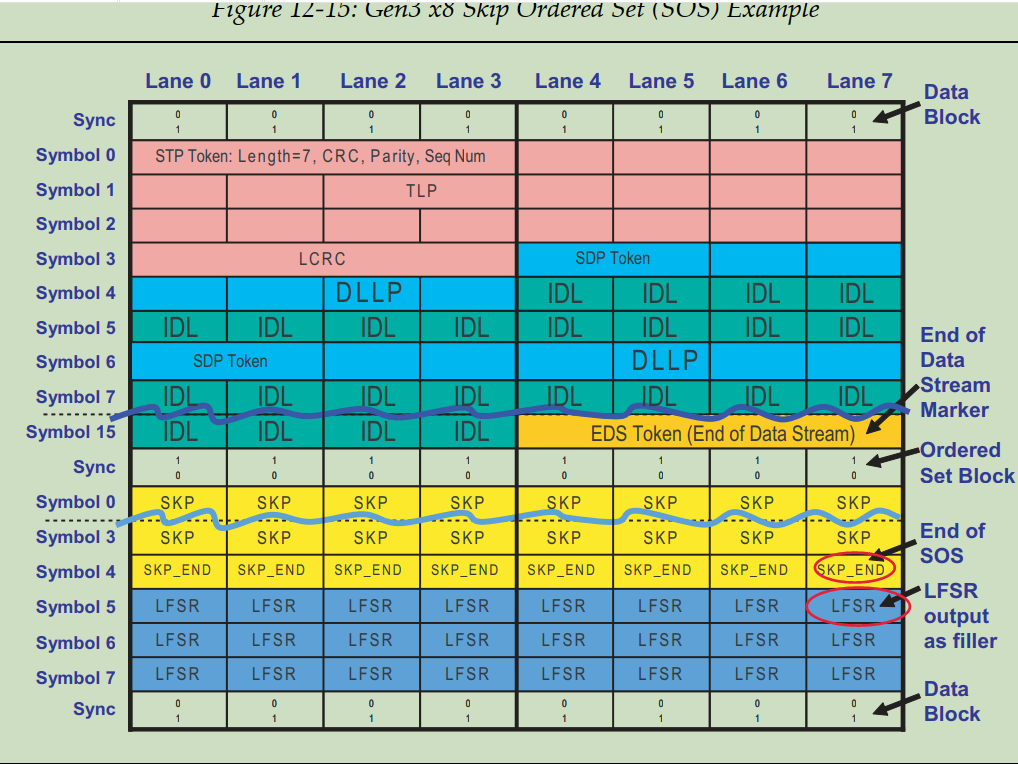

Ordered Set Example - SOS

Transmitter SOS Rules

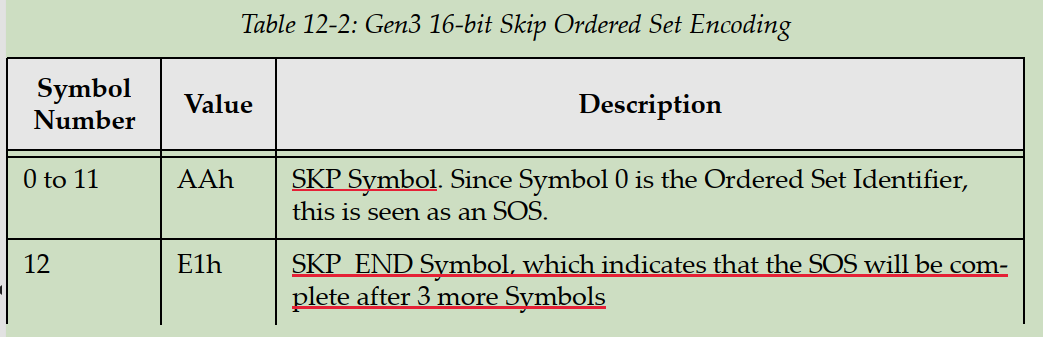

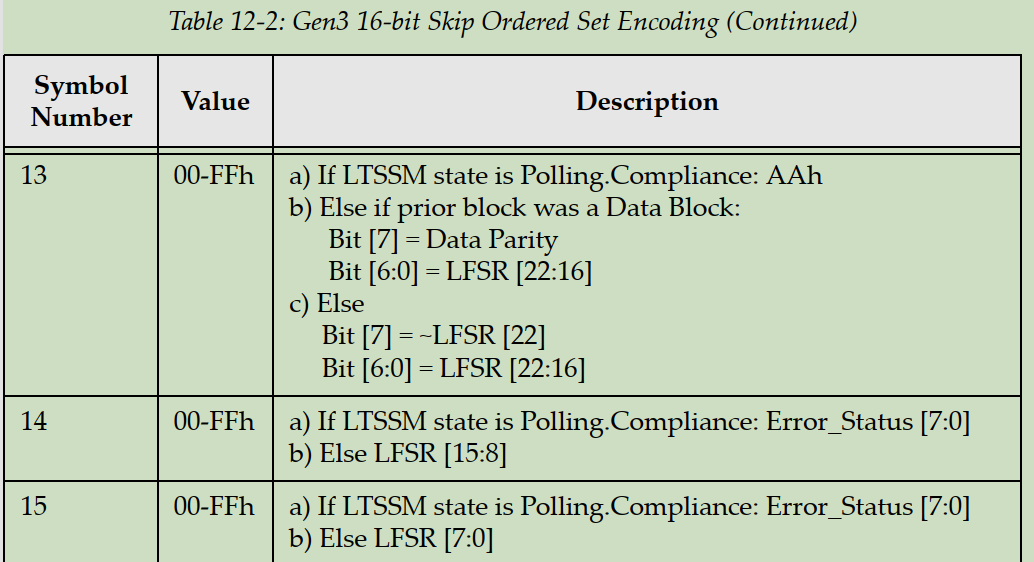

sos 必须在370~375 blocks之间进行发送；
sos必须出现在数据的boundary；
当TX处于elecidle 的状态时建议复位SOS相关的计数器
在128b/30b编码下，当ltssm处于polling.compliance（兼容性测试）时，LINK_CONTROL2_LINK_STATUS2_REG.PCIE_CAP_COMPLIANCE_SOS，不受影响。

接收SOS 规则：

1. rx 在370~375 blocks之间检查sos；

2. sos必须出现在EDS 之后；

Scrambling（直接翻译，该处不是很了解）

为了解决DC平衡和插入更多时钟边界disparity（为了rx恢复时钟）；

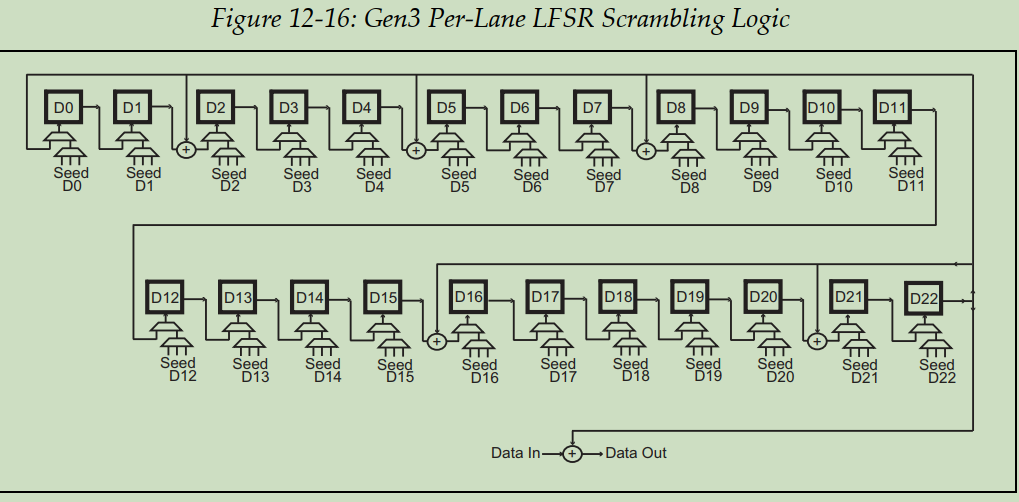

第一选项：多个LFSR。一个解决方案是为每个Lane实现一个单独的LFSR，并用不同的初始值或“种子”初始化每个LFSR。这具有简单和速度的优点，但需要增加逻辑。如图12-16所示，每个LFSR根据规范中给出的多项式G(X) = X23 + X21 + X16 + X8 + X5 + X2 + 1生成伪随机输出。这个多项式比之前的版本长，并且由于不同的种子值也表现出稍微不同的行为。为每个Lane指定八个不同的种子值，需要八个不同的LFSR，每个Lane 0到7各一个。

lane0 和lane8的seed值是一样的。

方法二： share LFSR. LFSR数量固定；不同lane之间LFSR tap数不同，lane之间输出的值值进行异或处理。优势：面积更少，fewer gates；劣势：额外的延迟，且牺牲了一定的performance。

规范中关于扰码的若干规则如下，便于参考：

同步头（Sync Header）位不进行扰码处理，且不会推动 LFSR（线性反馈移位寄存器）的状态。
发送端的 LFSR 会在最后一个 EIEOS 符号被发送后重置，接收端的 LFSR 则在最后一个 EIEOS 符号被接收后重置。
对于 TS1 和 TS2 有序集（Ordered Sets）：
- 符号 0 跳过扰码处理；
- 符号 1 到 13 需要进行扰码；
- 符号 14 和 15 可以扰码，也可以不扰码。规范说明：如果为了改善 直流平衡（DC Balance） 需要跳过扰码，则可以不扰码，否则应进行扰码（详见第510页“TS1 和 TS2 有序集”章节中关于 DC 平衡的说明）。
所有如下有序集中的符号：FTS、SDS、EIEOS、EIOS、SOS 都跳过扰码。尽管如此，输出数据流仍将具有足够的转换密度（transition density）以支持时钟恢复，同时这些有序集选择的符号也确保了 DC 平衡。
即使在跳过扰码的情况下，发送端仍需推进其 LFSR 状态（除了 SOS 中的符号例外）。
接收端做法类似：在收到的有序集块中检查第 0 个符号是否为 SOS。如果是，那么该块中的所有符号均不推进 LFSR 状态；否则，所有符号都需要推进 LFSR 状态。
所有的数据块符号都必须进行扰码，并推动 LFSR 状态。
扰码操作采用小端（little-endian）顺序：即 最低有效位（LSB）先扰码，最高有效位（MSB）最后扰码。
每个 Lane 的 LFSR 种子值（seed）依赖于 该 Lane 在 LTSSM（链路训练状态机）第一次进入 Configuration.Idle 状态时的 Lane 编号（即完成 Polling 状态后）。表 12-3（第432页）列出了按 Lane 编号对 8 取模后的种子值。一旦分配，只要 LinkUp=1，这些种子值就不会改变，即使回到 Configuration 状态重新分配 Lane。
与 8b/10b 编码不同，使用 128b/130b 编码时不允许禁用扰码功能，因为扰码对信号完整性至关重要。如果关闭扰码，链路的可靠性将无法保障，因此扰码必须始终启用。
在 Loopback 模式中，Loopback 从设备不得对回环比特进行扰码或解扰码处理。
