STM32学习第一课--工程建立（云端备份与自我复盘）

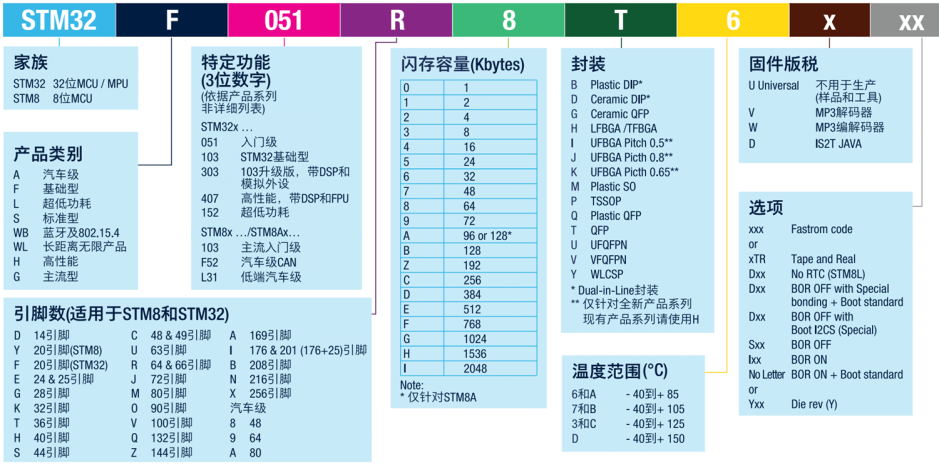

STM32命名规则
重点关注引脚数、闪存容量、封装、温度范围

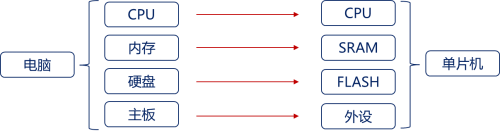

- 单片机与电脑的对应
- STM32选型：（性能）由高到低，（内存/闪存）由大到小
- 芯片的基本参数：主频/FLASH/SRAM、工作电压/最大电流、IO引脚接入电压范围、单个IO引脚最大电流

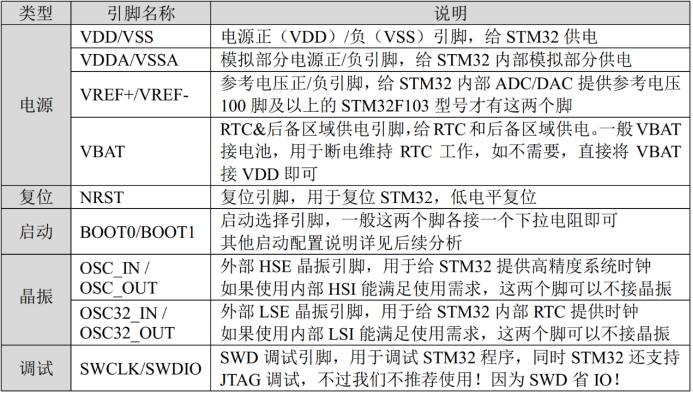

- 引脚类型：电源引脚、晶振引脚、复位引脚、下载引脚（三类：JTSG、SWG、串口）、BOOT引脚、GPIO引脚

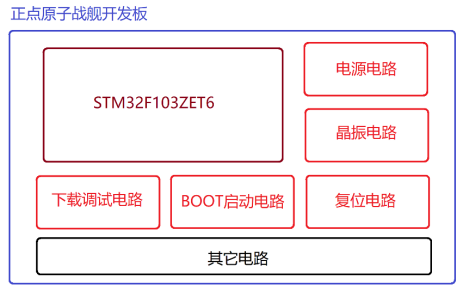

- 最小系统：主控芯片+电源电路+下载调试电路+BOOT启动电路+晶振电路+复位电路+其它电路

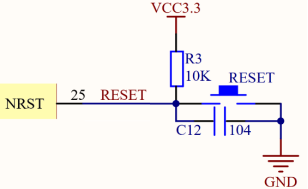

- 复位电路 选用10kΩ电阻+104（10*10^4pF）电容，可以达到上电复位（导通的一瞬间NRST引脚电压=GND）的效果。
参考电路：
- IO分配：优先分配特定外设IO，然后分配通用IO，最后微调
- Output窗口的含义：

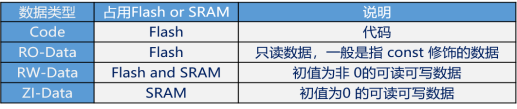

- 编译步骤：
使用部分
- 共建三个文件夹Start放启动文件；User放自己写的函数；Library放库函数
- Start：①C:\Users\29397\Desktop\JGY\学习\STM32学习文集\新版32套件压缩包\固件库\STM32F10x_StdPeriph_Lib_V3.5.0\Libraries\CMSIS\CM3\DeviceSupport\ST\STM32F10x\startup\arm全部；
【同51建立工程文件之后需要配置启动文件并粘贴到工程文件夹下（可以新建一个专门存放启动文件的文件夹START），地址如下（以STM32F103C8为例）】
②C:\Users\29397\Desktop\JGY\学习\STM32学习文集\新版32套件压缩包\固件库\STM32F10x_StdPeriph_Lib_V3.5.0\Libraries\CMSIS\CM3\DeviceSupport\ST\STM32F10x最后三个；
【STM32F10x.h 是STM32的外设寄存器描述文件（作用同51单片机的头文件REGX52.H）
System_stm32f10x.h/c 用来配置时钟
此三文件同样需要粘贴到START启动文件夹下】
③C:\Users\29397\Desktop\JGY\学习\STM32学习文集\新版32套件压缩包\固件库\STM32F10x_StdPeriph_Lib_V3.5.0\Libraries\CMSIS\CM3\CoreSupport两个。
【Core_cm3.c/h 内核(Cortex-M3)寄存器的描述文件+内核的配置函数】
User：①C:\Users\29397\Desktop\JGY\学习\STM32学习文集\新版32套件压缩包\固件库\STM32F10x_StdPeriph_Lib_V3.5.0\Project\STM32F10x_StdPeriph_Template三个；
【Stm32f10x_conf.h用来配置库函数头文件的包含关系+用来参数检查的函数定义
Stm32f10x_it.c/h用来存放中断函数】
Library：①C:\Users\29397\Desktop\JGY\学习\STM32学习文集\新版32套件压缩包\固件库\STM32F10x_StdPeriph_Lib_V3.5.0\Libraries\STM32F10x_StdPeriph_Driver\inc；全部
【库函数的头文件】
②C:\Users\29397\Desktop\JGY\学习\STM32学习文集\新版32套件压缩包\固件库\STM32F10x_StdPeriph_Lib_V3.5.0\Libraries\STM32F10x_StdPeriph_Driver\src。全部
【库函数】
新建工程步骤：
- 建立工程文件夹，Keil中新建工程，选择型号
- 工程文件夹里建立Start、Library、User等文件夹，复制固件库里面的文件到工程文件夹
- 工程里对应建立Start、Library、User等同名称的分组，然后将文件夹内的文件添加到工程分组里
- 工程选项，C/C++，Include Paths内声明所有包含头文件的文件夹

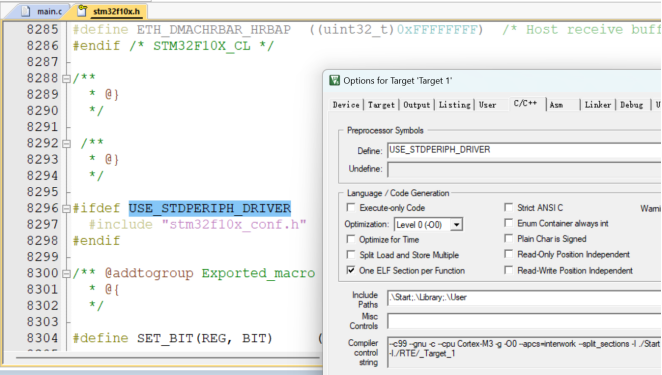

- 工程选项，C/C++，Define内定义USE_STDPERIPH_DRIVER

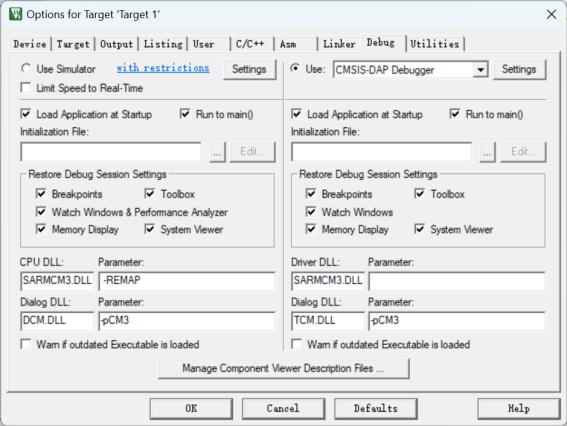

- 工程选项，Debug，下拉列表选择对应调试器，Settings，Flash Download里勾选Reset and Run

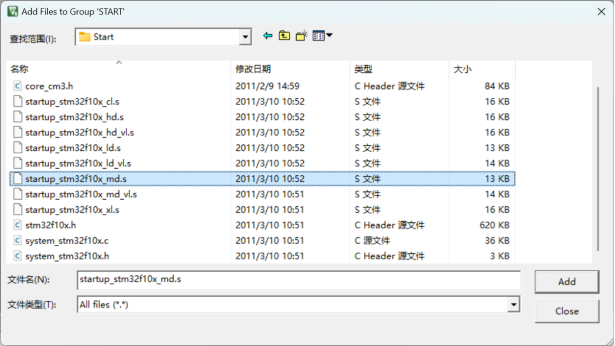

- 将启动文件（md.s）添加到目录下

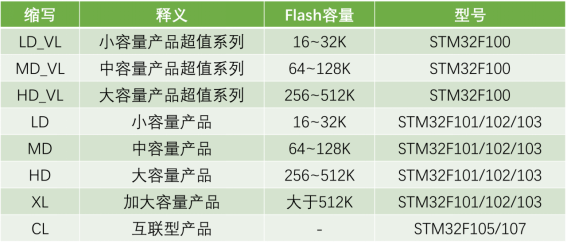

（为什么是md呢）头文件缩写与芯片型号的对应关系：

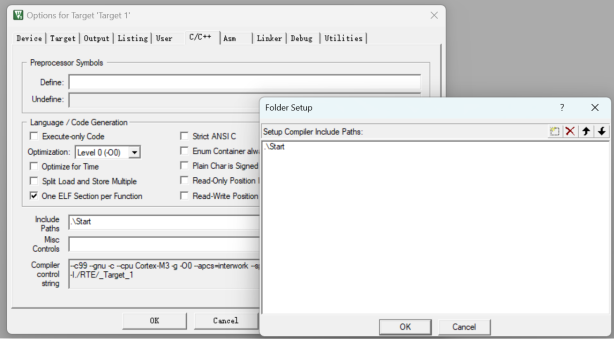

- 添加头文件路径【USER START LIBRARY三个都需要添加，因为是我们手动添加的，所以要把地址加进去】
定义使用标准外设驱动，是使用库函数的条件编译，只有使用库函数必须定义

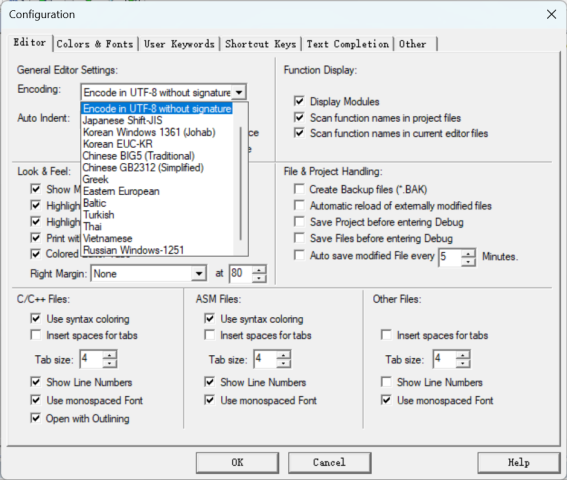

- 编码格式选择UTF-8，可以防止中文乱码 扳手��工具-Editor修改TAB键空数，colors & fonts修改字体大小，选择C/C++以及ASM的editor files

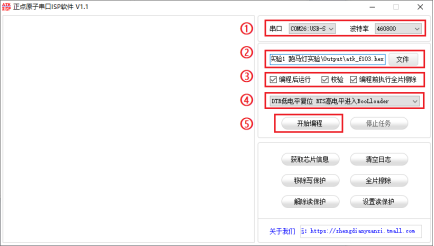

- 选择适配器，并在setting后选择reset and run，自动下载运行
- 工程架构
- 通过配置GPIO的端口配置寄存器，端口可以配置成以下8种模式
| 模式名称 | 模式别名 | 性质 | 特征 |
| 浮空输入 | GPIO_Mode_AIN | 数字输入 | 可读取引脚电平，若引脚悬空，则电平不确定 |
| 上拉输入 | GPIO_Mode_IN_FLOATING | 数字输入 | 可读取引脚电平，内部连接上拉电阻，悬空时默认高电平 |
| 下拉输入 | GPIO_Mode_IPD | 数字输入 | 可读取引脚电平，内部连接下拉电阻，悬空时默认低电平 |
| 模拟输入 | GPIO_Mode_IPU | 模拟输入 | GPIO无效，引脚直接接入内部ADC |
| 开漏输出 | GPIO_Mode_Out_OD | 数字输出 | 可输出引脚电平，高电平为高阻态，低电平接VSS |
| 推挽输出 | GPIO_Mode_Out_PP | 数字输出 | 可输出引脚电平，高电平接VDD，低电平接VSS |
| 复用开漏输出 | GPIO_Mode_AF_OD | 数字输出 | 由片上外设控制，高电平为高阻态，低电平接VSS |
| 复用推挽输出 | GPIO_Mode_AF_PP | 数字输出 | 由片上外设控制，高电平接VDD，低电平接VSS |
