AMBA-AHB的控制信号

控制信号

1、传输类型

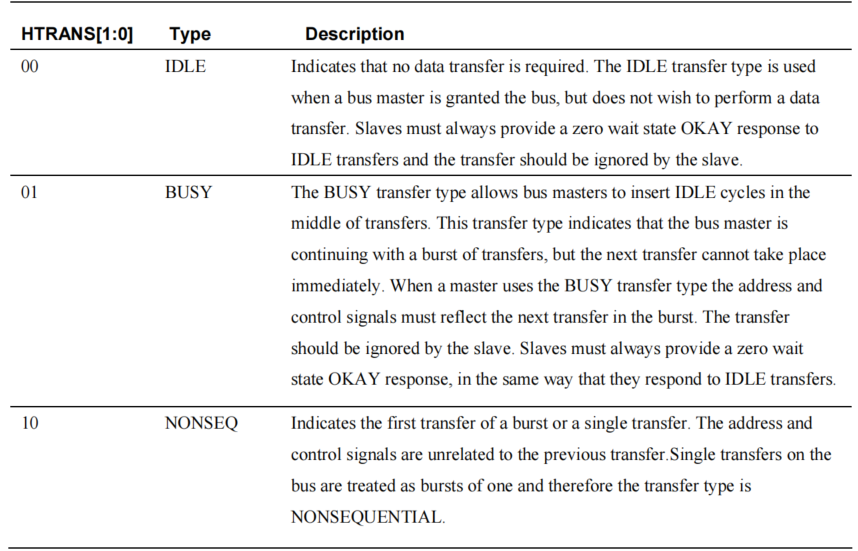

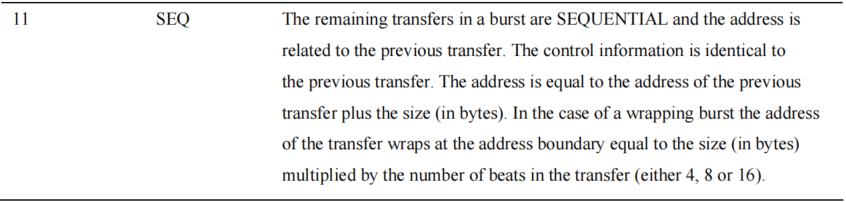

        AHB 规范定义了四种传输类型： IDLE 、 BUSY 、 RETRY 、 SPLIT ，由信号 HTRANS[1:0]

定义。



​IDLE（HTRANS=00）​​

​​功能​​：

• 表示主设备已获得总线授权但无需传输数据，总线处于空闲状态。
• 从设备必须忽略此类传输，并立即返回 ​​HREADY=1​​ 和 ​​HRESP=OKAY​​ 响应。

​​应用场景​​：

• 主设备完成突发传输后释放总线，但需保持总线占用权（如防止其他主设备抢占）。
• 系统初始化或低功耗模式下主动挂起总线活动。

BUSY（HTRANS=01）​​

​​功能​​：

• 允许主设备在突发传输中插入空闲周期，延迟下一次传输。
• 地址和控制信号仍需保持为下一次传输的正确值，但数据段无效。

​​应用场景​​：

• 主设备因内部处理延迟（如缓存未命中）需暂停数据传输。
• 突发传输中调整数据对齐或等待外设响应。

​​示例​​：
在 ​​INCR4突发传输​​ 中，主设备可能在第二拍插入BUSY状态，此时地址仍指向下一拍（如0x04→0x08），但数据段无效。

NONSEQ（HTRANS=10）​​

​​功能​​：

• 表示突发传输的​​首拍​​或​​单次独立传输​​，地址与控制信号与前次传输无关。
• 用于启动新的操作序列或非连续地址访问。

​​应用场景​​：

• 突发传输起始（如 ​​INCR4​​ 的0x00地址）。
• 单次读写操作（如配置寄存器访问）。

​​时序特性​​：
地址按 ​​HSIZE​​ 定义的大小对齐（如 ​​HSIZE=010（32位）​​，地址需4字节对齐）。

SEQ（HTRANS=11）​​

​​功能​​：

• 表示突发传输的后续连续传输，地址按前次地址递增或回环。
• 控制信号与传输大小（​​HSIZE​​）必须与前次一致。

​​应用场景​​：

• 突发传输的后续节拍（如 ​​INCR4​​ 的第2~4拍）。
• 内存块连续读写（如DMA搬运数据）。

​​地址计算​​：

• ​​增量突发（INCR）​​：当前地址 = 前次地址 + HSIZE字节数。
• ​​回环突发（WRAP）​​：地址在 ​​HSIZE × 突发长度​​ 边界回环（如 ​​WRAP4​​ 突发中，地址0x3C后回绕至0x30）。

​传输类型与突发操作的关系​​

​​突发类型​​	​​HTRANS序列​​	​​地址行为​​
​​SINGLE​​	NONSEQ → IDLE	单次独立地址
​​INCR4/WRAP4​​	NONSEQ → SEQ → SEQ → SEQ	地址递增或回环
​​BUSY插入​​	NONSEQ → BUSY → SEQ	地址保持为下一拍，数据段暂停

关键区别与设计考量​​

1. ​​IDLE vs BUSY​​：

   • IDLE为​​主动空闲​​，用于总线保留；BUSY为​​被动等待​​，用于突发内部暂停。
   • BUSY需保持地址连续性，IDLE无此要求。

2. ​​NONSEQ vs SEQ​​：

   • NONSEQ启动新操作，SEQ延续当前操作。
   • 突发传输中，SEQ的地址依赖前次传输，需严格遵循递增或回环规则。

3. ​​错误响应与传输类型的关系​​：

   • ​​HRESP[1:0]​​ 信号（如RETRY/SPLIT）用于从设备反馈传输状态，与HTRANS独立。例如，从设备可通过 ​​HRESP=SPLIT​​ 中断当前传输，主设备需重新仲裁总线。

​​典型时序示例​​

​​INCR4突发传输（无等待）​​：

1. ​​T1​​：HTRANS=NONSEQ，地址=0x00，启动传输。
2. ​​T2~T4​​：HTRANS=SEQ，地址依次递增（0x04→0x08→0x0C），数据段连续传输。
3. ​​T5​​：HTRANS=IDLE，释放总线。

    AHB通过 ​​HTRANS[1:0]​​ 实现灵活的时序控制，支持高带宽流水线操作。设计时需注意：

• ​​突发完整性​​：SEQ必须严格延续NONSEQ的地址与控制信号。
• ​​响应分离​​：传输类型（HTRANS）与状态响应（HRESP）需独立处理。
• ​​性能优化​​：合理使用BUSY避免总线带宽浪费，同时通过SEQ最大化突发效率。

 2、Burst传输

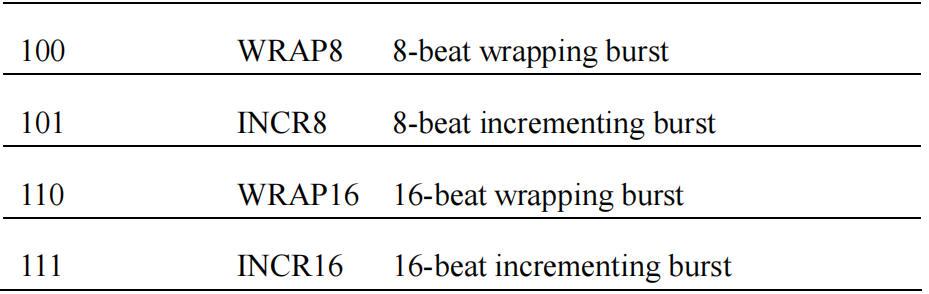

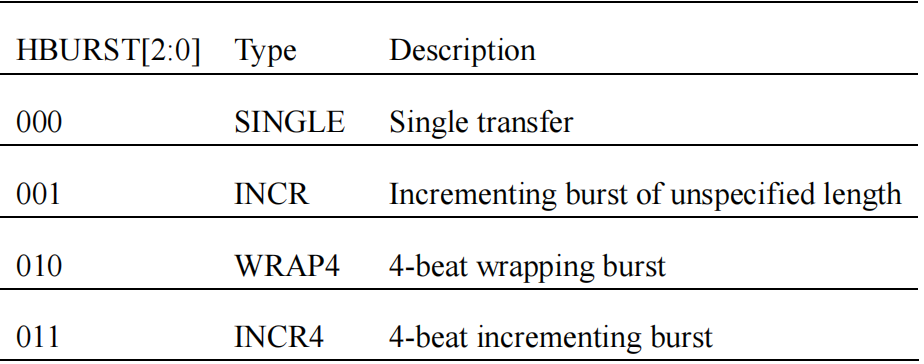

         AHB 协议规定了 4、8、16beat 传输，以及未定义长度INCR和 single 传输。其中 beat 数乘以transfer即为burst 的长度。AHB 协议支持incrementing和wrap burst,incrementing为递增的， 没有边界；wrap 将地址划分为传输 burst 长度的边界，超过边界部分折返回边界开始处。如传输一笔 wrap4 的 burst，字长为 4byte，第一笔传输的地址为 0x34，会在16byte绕回，因此4笔传输的地址为 0x34，0x38，0x3c，0x30。表为 Burst 信号编码说明。

        Burst 不能超过 1K 地址边界，注意未指定长度的 incrementing burst 不能超过这一地址

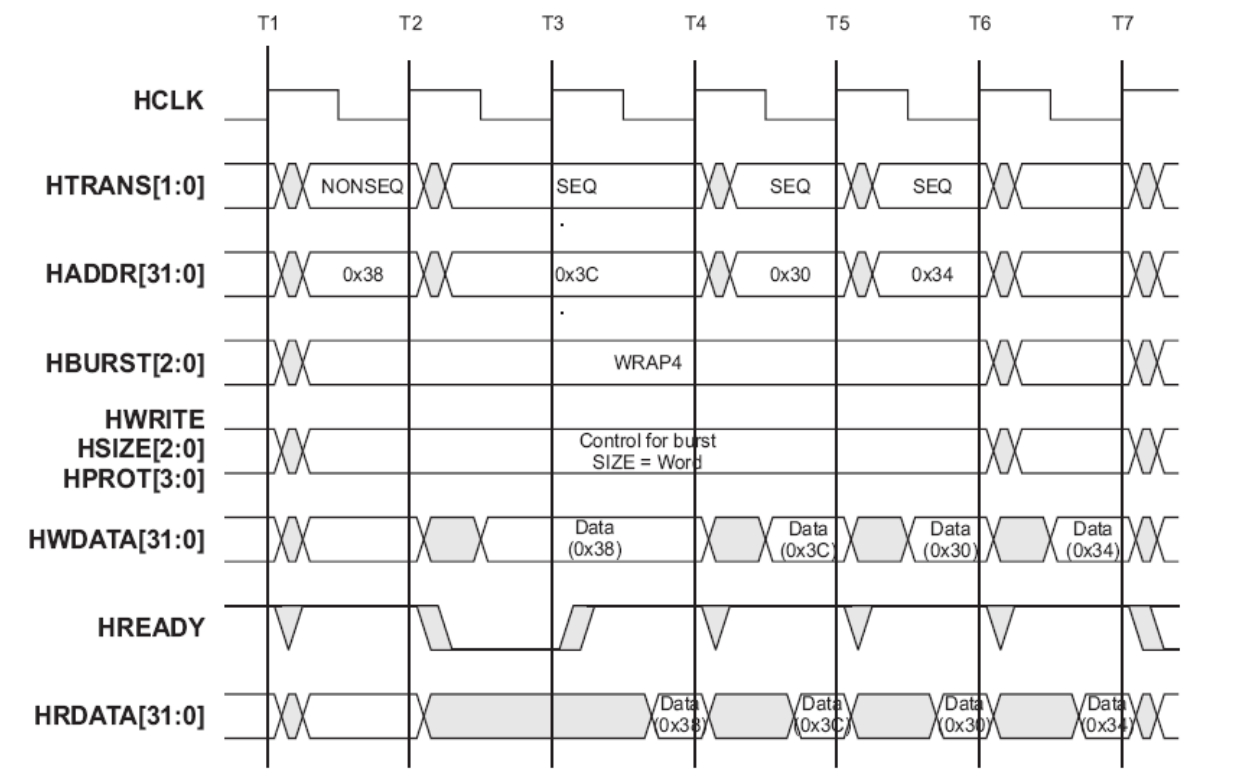

边界。图七显示了一笔类型为 WRAP4 的 burst 传输，第一笔传输加入一个等待状态。

​

       按照上述表格可知AHB协议支持的Burst传输类型由 ​​HBURST[2:0]​​ 信号编码决定，主要分为 ​​增量突发（INCR）​​和 ​​回环突发（WRAP）​​ 两类，具体特征如下：

1. ​​INCR（Incrementing Burst）​​

   • 地址递增，无边界限制，每次地址增量由 ​​HSIZE​​ 决定（如HSIZE=32位，增量4字节）。
   • 典型应用：连续内存访问（如DMA搬运数据块）。
   • 示例：INCR4突发起始地址0x1000，地址序列为0x1000→0x1004→0x1008→0x100C。

2. ​​WRAP（Wrapping Burst）​​

   • 地址在达到 ​​回环边界​​ 时折返，边界值由 ​​Burst长度（Beat数）​​ × ​​HSIZE​​ 决定。
   • 典型应用：缓存行填充（Cache Line Fill），优化循环数据访问。
   • 示例：WRAP4突发（HSIZE=4字节），起始地址0x34，地址序列为0x34→0x38→0x3C→0x30（16字节边界回绕）。

参数计算​​

• ​​回环边界计算​​
  公式：边界值 = Burst长度 × HSIZE字节数
  示例：WRAP8突发（HSIZE=16位，即2字节），边界值为8×2=16字节。若起始地址0x48，地址序列为0x48→0x4A→…→0x58→0x40（折返到16字节边界起点）。

• ​​1KB地址边界限制​​

  • 所有Burst传输（包括INCR未定义长度）不得跨越1KB（1024字节）边界。
  • 原因：从设备地址空间通常以1KB划分，避免跨设备访问错误。
  • 处理方法：接近边界时拆分Burst（如INCR8在地址0x3FC时拆分为两个INCR4）。

时序与等待状态处理​​

• ​​流水线特征​​
  地址段与数据段交叠，允许高吞吐量。例如：当前传输的地址段（T1）与上一传输的数据段（T2）并行处理。

• ​​等待状态插入​​
  从设备通过拉低 ​​HREADY​​ 延长数据段周期（图七示例）：

  1. Master在T1周期发起WRAP4传输（地址0x34，HTRANS=NONSEQ）。
  2. Slave在T2采样地址后因处理延迟拉低HREADY，插入等待周期（T3）。
  3. T3周期地址保持0x34，数据段完成时HREADY恢复，后续传输继续（0x38→0x3C→0x30）。

协议限制与设计考量​​

1. ​​Burst完整性​​

   • 固定长度Burst（如INCR4/WRAP8）必须完整执行，不可中途终止（除非从设备返回ERROR响应）。
   • 未定义长度INCR突发可通过HTRANS切换为IDLE或NONSEQ提前终止。

2. ​​异常处理​​

   • 从设备返回 ​​HRESP=ERROR​​ 时，Master可终止未完成Beat（如WRAP8突发在第二拍出错，后续6拍取消）。
   • 多层总线仲裁中，高优先级请求可抢占当前Burst，从设备需支持中断恢复。

​​AHB协议通过 ​​INCR/WRAP Burst​​ 和 ​​流水线机制​​ 实现高效数据传输，其设计核心在于地址计算与时序优化。 ​​1KB边界限制​​ 和 ​​等待状态处理​​ 是确保系统稳定性的关键约束。实际应用中需结合从设备特性（如Cache行大小）选择Burst类型，并通过协议转换桥接兼容不同性能模块（如AXI与AHB协同）。

在AHB总线协议中，​​Burst（突发传输）中的Beat（节拍）​​是核心时序单元，其定义和计算规则如下：

Beat的定义​​

1. ​​基础概念​​

   • ​​Beat​​是Burst传输中的​​单个数据传输单元​​，代表一次地址和数据操作的最小周期。
   • 每个Burst由多个Beat组成，例如：INCR4表示4个Beat的递增突发，WRAP8表示8个Beat的回环突发。

2. ​​Beat与Transfer的关系​​

   • ​​Transfer（传输）​​与Beat等同，即一个Beat即为一拍数据。在突发操作中，Burst的长度由Beat数决定，例如：Burst长度 = Beat数 × HSIZE字节数。

​​Beat的计算规则​​

​​1. Beat数量的确定​​

• ​​固定长度Burst​​：直接由HBURST编码决定：

  HBURST编码	类型	Beat数
  010	WRAP4	4拍
  011	INCR4	4拍
  110	WRAP16	16拍

• ​​未定义长度Burst（INCR）​​：Beat数由Master动态控制，但需遵循​​1KB地址边界限制​​（突发地址不能跨越1024字节边界，否则需拆分）。

​​2. Beat地址的计算​​

• ​​增量突发（INCR）​​：

  • 地址按​​HSIZE字节数​​递增。
  • ​​示例​​：若HSIZE=32位（4字节），INCR4突发起始地址为0x00，则Beat地址为：

    0x00 → 0x04 → 0x08 → 0x0C

• ​​回环突发（WRAP）​​：

  • 地址在​​回环边界​​（HSIZE字节数 × Beat数）处折返。
  • ​​示例​​：WRAP4突发（HSIZE=4字节）起始地址为0x34，回环边界为4×4=16字节，则地址序列为：

    0x34 → 0x38 → 0x3C → 0x30（回绕到16字节边界起点）

3.​关键约束与设计考量​​

1. ​​地址对齐要求​​

   • 起始地址必须与​​HSIZE对齐​​（如HSIZE=32位时，地址需4字节对齐）。

2. ​​1KB地址边界限制​​

   • 所有Burst传输（包括未定义长度的INCR）不得跨越1KB边界。例如：若INCR8突发在地址0x3FC时接近边界，需拆分为两个INCR4突发。

3. ​​时序与延迟控制​​

   • 从设备可通过​​HREADY信号拉低​​插入等待周期，但Master需保持当前Beat地址和数据直至传输完成。

4.典型应用场景​​

• ​​Cache行填充​​：使用WRAP突发优化循环地址访问，例如缓存行大小为16字节时，WRAP4可高效回绕填充。
• ​​DMA数据传输​​：INCR突发适用于连续内存块搬运，通过多Beat减少总线仲裁次数。

5.​​总结

        ​​Beat是AHB协议实现高效突发传输的基础单元，其计算需结合​​HSIZE​​、​​HBURST类型​​和​​地址边界规则​​。设计时需重点关注时序对齐和边界约束，以最大化总线带宽利用率。

3、传输方向

​​功能与机制​​

• ​​HWRITE信号定义​​：
  • ​​高电平（HWRITE=1）​​：表示主设备（Master）发起​​写操作​​，数据通过​​HWDATA总线​​从Master传输到从设备（Slave）。
  • ​​低电平（HWRITE=0）​​：表示主设备发起​​读操作​​，数据通过​​HRDATA总线​​从Slave传输到Master。

​​关键特性​​：

1. ​​地址与控制阶段锁定​​：
   • HWRITE信号在​​地址阶段​​（Address Phase）被Slave采样，后续数据阶段（Data Phase）方向不可更改。
   • 例如：若地址阶段HWRITE=1，则后续数据阶段必须完成写操作，即使Master后续改变HWRITE值也无效。
2. ​​数据总线隔离​​：
   • AHB协议通过分离的​​HWDATA​​和​​HRDATA​​总线避免读写冲突，确保高带宽并行操作。

​​应用示例​​：

• ​​DMA写内存​​：DMA作为Master，HWRITE=1，通过HWDATA总线将数据批量写入内存Slave。
• ​​CPU读外设​​：CPU作为Master，HWRITE=0，通过HRDATA总线读取传感器Slave的数据。

4、传输大小

        HSIZE 信号指定了单次传输的传输大小，从 8bits 到 1024bits ，它与 HBURST 共同决定 wrapping burst 的地址边界。表给出具体编码信息。

HSIZE与HBURST的协同作用​​

• ​​增量突发（INCR）​​：

  • 地址按HSIZE定义的字节数递增（如HSIZE=010时4byte，每次地址+4）。
  • 例如：INCR4突发（HBURST=011）下，若HSIZE=010，地址序列为0x00→0x04→0x08→0x0C。

• ​​回环突发（WRAP）​​：

  • ​​地址边界​​由公式：边界值 = HSIZE字节数 × Burst长度 计算。
  • ​​示例​​：
    • WRAP4突发（HBURST=010） + HSIZE=010（4字节） → 边界值=4×4=16字节。
    • 起始地址0x34的WRAP4突发地址序列：0x34→0x38→0x3C→0x30（在16字节边界回绕）。

​​设计约束​​：

1. ​​地址对齐​​：
   • HSIZE定义的传输宽度需与起始地址对齐（如HSIZE=010时，地址需4字节对齐）。
2. ​​1KB地址边界限制​​：
   • 所有突发传输（包括INCR未定义长度）不得跨越1KB边界，避免访问错误。

典型场景与性能优化​​

​​场景1：视频帧写入（HSIZE=100 + WRAP8）​​

• ​​配置​​：HSIZE=100（128位），HBURST=100（WRAP8）。
• ​​地址计算​​：
  • 边界值=128位（16字节）×8拍=128字节。
  • 起始地址0x120时，地址序列为0x120→0x130→…→0x1E0→0x100（回绕到128字节边界）。

​​场景2：高速缓存填充（HSIZE=010 + INCR4）​​

• ​​配置​​：HSIZE=010（32位），HBURST=011（INCR4）。
• ​​带宽优化​​：
  • 每次突发传输4个32位数据（共16字节），利用流水线特性隐藏内存延迟。

​​Note:AHB协议通过​​HWRITE​​和​​HSIZE​​实现灵活的数据传输控制

• ​​HWRITE​​确保读写操作隔离，支持高并发流水线操作。
• ​​HSIZE与HBURST​​联合定义地址行为，优化内存访问效率，尤其适用于缓存行填充、DMA搬运等场景。
• 设计时需严格遵循地址对齐与1KB边界限制，确保系统稳定性。

5、保护控制

        保护控制信号 HPROT[3:0]为总线接入提供附加信息，用来为需要的模块提供一定级别 的保护。保护控制信号指定传输是读取操作码或数据，特权模式或用户模式。不是所有的 master 都能够产生精确的保护信息，因此规范建议如非必须 slave 不要使用 HPROT 信号。 ​

AHB协议中HPROT[3:0]保护控制信号详解​​

HPROT[3:0]是AHB总线中用于提供访问保护信息的信号，主要面向需要执行特定安全或优化策略的模块。尽管并非所有主设备（Master）都能精确生成这些信号，但其设计初衷是为系统提供以下功能扩展：

​​1. HPROT[3:0]的功能定义​​

HPROT的每个比特位代表不同的保护属性：

• ​​HPROT[3]（Cacheable）​​：
  • ​​0​​：数据不可缓存（Non-cacheable），适用于外设寄存器等需直接访问的场景。
  • ​​1​​：数据可缓存（Cacheable），适用于频繁访问的内存区域（如CPU指令缓存）。
• ​​HPROT[2]（Bufferable）​​：
  • ​​0​​：数据不可缓冲（Non-bufferable），要求写操作立即生效。
  • ​​1​​：数据可缓冲（Bufferable），允许写入缓冲区后再同步到目标地址，优化性能但可能引入延迟。
• ​​HPROT[1]（Privileged/User Mode）​​：
  • ​​0​​：用户模式（User Mode），限制对特权资源的访问。
  • ​​1​​：特权模式（Privileged Mode），允许访问系统关键资源（如操作系统内核空间）。
• ​​HPROT[0]（Data/Opcode）​​：
  • ​​0​​：操作码访问（Opcode Fetch），用于指令预取。
  • ​​1​​：数据访问（Data Access），用于常规读写操作。

​2. 应用场景与设计建议​​

1. ​​典型应用场景​​：

   • ​​缓存优化​​：CPU通过设置HPROT[3]=1将内存数据缓存至L1/L2 Cache，减少访问延迟。
   • ​​外设安全​​：对GPIO或DMA控制器等外设设置HPROT[1]=1（特权模式），防止用户程序越权操作。
   • ​​实时性要求​​：对中断控制器等需即时响应的模块，配置HPROT[2]=0（不可缓冲）以确保写操作立即生效。

2. ​​使用限制与默认配置​​：

   • ​​非必要不启用​​：若Slave模块无需保护机制，应忽略HPROT信号，避免增加设计复杂度。
   • ​​默认设置​​：多数主设备在未明确需求时，将HPROT设为0011（Non-cacheable、Non-bufferable、User Mode、Data Access）以兼容基本操作。

​​3. 与系统架构的关联​​

• ​​与缓存一致性协议协同​​：HPROT的Cacheable信号需与系统缓存管理单元（如CACHE Controller）配合，确保数据一致性。
• ​​安全扩展​​：在支持TrustZone的SoC中，HPROT还可与安全状态信号（如NS位）结合，实现硬件级安全隔离。

​HPROT[3:0]为AHB总线提供了灵活的保护机制，但其使用需权衡性能、安全性与设计复杂度。在多数场景下，仅需关注关键模块（如Cache、特权外设）的配置，其余情况遵循默认规则即可。
