架构图 C4 规范简介

架构图 C4 规范简介

C4（Context, Containers, Components, Code）是一种用于软件架构可视化的分层建模方法，由 Simon Brown 提出。它通过四个不同层次的抽象来描述软件系统，适用于不同受众（如业务人员、架构师、开发人员等），帮助团队更好地理解和沟通系统架构。

C4 规范的四个层次

层次	名称	描述	目标受众
1	系统上下文图（System Context）	最高层抽象，描述系统与外部用户、其他系统的交互	业务人员、利益相关者
2	容器图（Containers）	展示系统的整体架构，包括应用、数据库、微服务等	架构师、技术负责人
3	组件图（Components）	描述容器内部的逻辑组件及其交互	开发团队
4	代码图（Code）	最底层，展示类、接口等具体实现	开发人员

1. 系统上下文图（Context）

问题： 系统与哪些外部实体交互？
示例元素：

• 用户（Actor）
• 外部系统（如支付网关、第三方API）
• 当前系统（核心业务）

示例图：

2. 容器图（Containers）

问题： 系统由哪些主要技术组件构成？
示例元素：

• Web 应用（前端/后端）
• 数据库（MySQL, MongoDB）
• 消息队列（Kafka, RabbitMQ）
• 微服务（订单服务、支付服务）

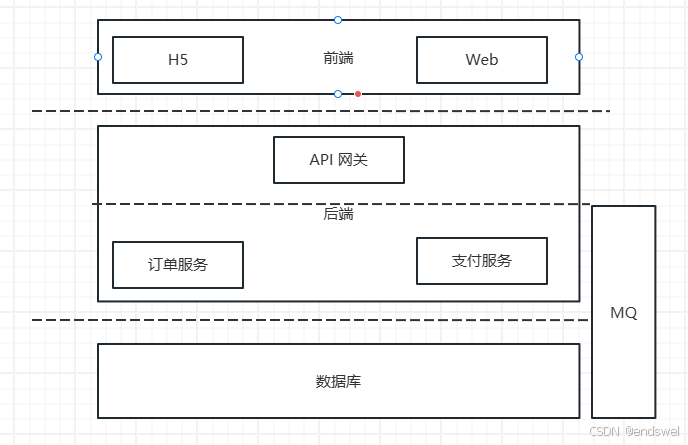

示例图：

3. 组件图（Components）

问题： 每个容器内部有哪些逻辑组件？
示例元素：

• 控制器（Controller）
• 服务层（Service）
• 数据访问层（Repository）

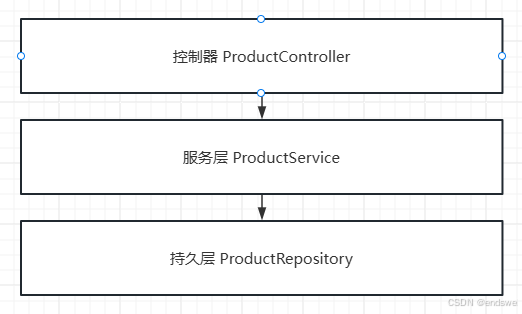

示例图（商品服务组件）：

4. 代码图（Code）

问题： 组件如何用代码实现？
示例元素：

• 类（Class）
• 接口（Interface）
• 方法（Method）

示例图（UML类图）：

C4 规范的优势

• 分层抽象：适应不同角色的需求（业务 vs. 技术）
• 清晰沟通：避免过于复杂或过于简化的架构图
• 标准化：提供一致的建模方法，便于团队协作
• 可扩展：可结合 UML、流程图等进一步细化

总结

C4 规范通过分层架构图（Context → Containers → Components → Code）帮助团队更高效地设计和理解软件系统，适用于微服务、单体应用等多种架构风格。
