一、系统理论基础

（一）多传感器融合理论体系

1. 融合层级与技术特性

        多传感器融合技术依据处理层次可划分为数据层、特征层与决策层融合，各层级在信息处理深度和应用场景上存在显著差异：

（1）数据层融合：直接对毫米波雷达点云（极坐标序列）和双目视觉图像（像素矩阵）进行时空配准后融合。此层级保留原始数据完整性，但对传感器时间同步精度（误差需＜1ms）和空间标定精度（平移误差＜1cm，旋转误差＜0.5°）要求极高。例如，雷达与相机需通过硬件触发实现微秒级同步，避免动态目标的位置偏移。

（2）特征层融合：提取雷达点云的速度（多普勒频移计算）、反射强度（dBm值）和视觉图像的边缘（Canny算子）、角点（ORB特征）、语义标签（YOLOv5输出）等特征，通过特征关联算法（如匈牙利算法）实现跨模态融合。该层级降低数据维度的同时保留关键信息，适用于计算资源有限的无人机平台。

（3）决策层融合：基于各传感器独立决策结果（如雷达的目标距离估计、视觉的目标类别判断）进行贝叶斯推理或投票决策。其容错性强，可处理异步传感器数据，但存在决策延迟（约 50-100ms），适用于非实时性要求的场景。

        多传感器融合按处理层次分为三类，其技术特性与应用场景对比如下：

层级	处理对象	关键技术	优势	局限性	典型应用
数据层	原始信号 / 像素	时空配准、点云 - 图像投影	保留原始信息	对同步精度要求极高	静态场景建图
特征层	特征向量（如 SIFT、速度）	特征提取、关联匹配（如匈牙利算法）	降维且保留关键信息	特征提取依赖算法鲁棒性	动态目标跟踪
决策层	传感器独立决策结果	贝叶斯网络、D-S 证据理论	容错性强、异步兼容	存在决策延迟	非实时安全监控

2. 融合核心目标与挑战

        核心目标：通过融合毫米波雷达的全天候穿透能力（不受光照、雾霾影响）与双目视觉的高分辨率语义信息（目标类别、纹理特征），实现对动态环境的精准感知，提升无人机在复杂场景（如城市峡谷、森林穿越、夜间作业）中的障碍物检测、目标跟踪与路径规划能力。 关键挑战：

（1）时空同步误差：雷达与相机的采样频率差异（如雷达10Hz，相机30Hz）、时钟漂移导致数据不同步。

（2）空间标定精度：雷达坐标系与相机坐标系的外参标定误差（平移向量、旋转矩阵R直接影响目标位置解算精度。

（3）数据异构性：雷达点云为稀疏三维坐标极坐标转换为笛卡尔坐标），视觉图像为二维像素矩阵，需建立跨模态映射关系。

3. 融合核心目标建模

        融合系统的核心目标是最小化估计误差的协方差矩阵，设融合后状态估计为，其误差协方差满足：

        证明：基于线性无偏最小方差估计理论，假设雷达与视觉量测误差独立，融合后估计为两者的加权和，通过求导最小化可得权重矩阵，代入后化简即得上述公式，证毕。

二、数学基础与公式体系

（一）坐标系转换理论

1. 雷达极坐标→笛卡尔坐标变换

        毫米波雷达测量的原始数据为极坐标，其中为目标距离，为水平方位角，为垂直俯仰角。转换为笛卡尔坐标的公式为：

几何证明：根据球坐标系与笛卡尔坐标系的几何关系，水平投影距离为，其在XY平面的分量由方位角θ决定，垂直分量为ρ sin ϕ，符合直角三角形投影关系。

2. 雷达-相机外参标定模型

设雷达坐标系为R，相机坐标系为C，目标在R中的坐标为，在C中的坐标为，则从R到C的转换矩阵关系为：

其中为旋转矩阵，满足且；为平移向量。

相机投影模型为：目标在相机像素坐标系中的坐标满足：

其中为相机内参矩阵，为焦距，为主点坐标，为相机坐标系的齐次坐标。

3. 标定误差优化模型

采用张正友标定法结合雷达点云约束，构建最小二乘优化问题：

其中N为标定样本数，为第i个雷达点在图像中的投影像素坐标（通过角点检测或语义分割获取对应关系）。

（二）扩展卡尔曼滤波（EKF）理论

1. 时空配准算法

时间同步：采用线性插值法对雷达与相机数据进行时间对齐。设相机在时刻采样，雷达最近的前后时刻为，则插值后的雷达坐标为：

空间配准：通过外参R,T将雷达点云转换至相机坐标系，再利用相机内参K投影至图像平面。

2. 状态空间模型

目标状态向量定义为，状态转移方程为：

其中为线性化转移矩阵，Δt为采样间隔，为过程噪声，Q为对角矩阵表征加速度噪声。

3. 量测方程推导

融合雷达与视觉量测时，量测向量

量测方程融合雷达与视觉数据：

其中，为量测噪声，R为对角矩阵，包含雷达距离/角度误差与视觉像素误差。

即满足方程：

其中为雷达量测噪声，为视觉像素噪声，均服从高斯分布。

EKF 迭代过程包括预测与更新两步：

（1）预测步骤：

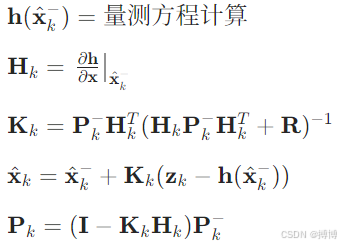

（2）更新步骤：

三、系统网络结构设计

（一）硬件架构设计

1. 传感器布局方案

（1）机械结构：采用三角布局减少遮挡，雷达居中，双目相机对称安装于两侧，雷达天线平面与相机光轴平面平行，基线距离b=20cm。

（2）同步设计：使用STM32微控制器生成100μs精度的同步脉冲，同时触发雷达（TI IWR6843，10Hz）和相机（Basler acA2500-20gm，20FPS）。

（3）接口设计：

1）雷达通过USB或SPI接口传输点云数据（含距离、角度、速度信息）。

2）双目相机通过USB3.0传输左右图像数据（分辨率1920×1080，帧率30fps）。

2. 处理单元架构

边缘计算节点：NVIDIA Jetson Xavier NX（6核Carmel ARM + 384-core Volta GPU），集成：

（1）传感器驱动模块：通过SPI接口读取雷达原始ADC数据，USB3.0接收相机图像流。

（2）预处理模块：基于CUDA实现点云去噪（体素滤波）和图像去畸变（OpenCV畸变校正）。

（3）融合模块：运行EKF跟踪与深度学习融合模型（如PointFusion）。

（4）通信模块：通过UART发送融合结果至飞控（Pixhawk 4）。

（二）软件流程设计

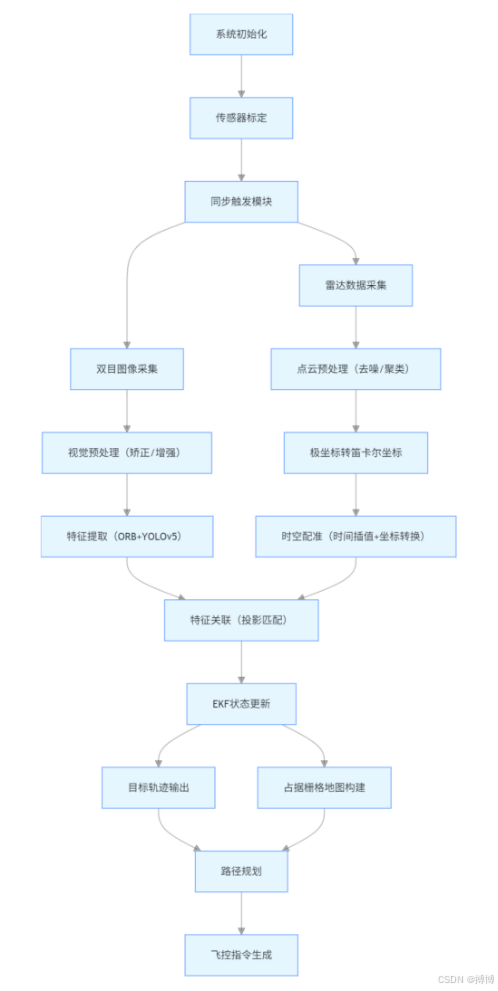

1. 完整执行流程图

四、工程化实现技术

（一）时空同步关键技术

1. 硬件同步方案

同步触发电路（C语言代码）：

// STM32同步脉冲生成代码示例TIM_HandleTypeDef htim;void SYNC_Init(void) {htim.Instance = TIM3;htim.Init.Period = 10000-1; // 100Hz触发频率htim.Init.Prescaler = 84-1; // 84MHz时钟，1us计数周期HAL_TIM_PWM_Start(&htim, TIM_CHANNEL_1);}

时间戳同步：各传感器在触发时刻读取STM32的全局时钟（精度 ±10ns），确保时间戳误差＜10μs。

2. 软件插值算法

针对雷达（10Hz）与相机（20Hz）的异步数据，采用线性插值实现同步：其中为雷达采样时刻，为对应时刻的点云坐标。

（二）点云-图像语义关联技术

1. 基于深度学习的跨模态匹配

（1）视觉分支：YOLOv5s模型（输入640×480）检测目标，输出二维框和类别标签（如"obstacle"）。

（2）雷达分支：将点云投影至图像平面，计算每个点(u,v)与检测框的IOU，保留IOU＞0.5的点作为关联对。

（3）置信度融合：其中为视觉检测置信度，为雷达点反射强度归一化值。

五、Python 完整实现示例

当时示例使用纯OpenCV 4.11.0基础函数生成棋盘格图像，不依赖任何特定版本的aruco模块。安装OpenCV:pip install opencv-python

还要安装Mayavi，但是它的依赖库很多。

1. 安装编译工具（关键步骤）

mayavi依赖的VTK库需要编译环境，需先安装Visual C++构建工具：

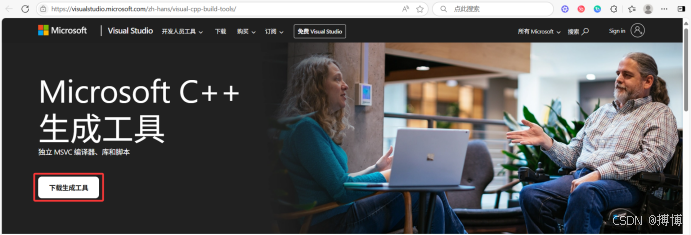

官网下载并运行Visual Studio Build Tools：https://visualstudio.microsoft.com/zh-hans/visual-cpp-build-tools/

在安装界面中勾选C++ build tools和Windows 10 SDK（或更高版本），点击安装。

2. 使用pip安装（需手动指定依赖）

如果必须使用pip，请先安装依赖项（需要很久的时间，耐心等待）：

pip install numpy pyqt5 vtk traits matplotlibpip install mayavi

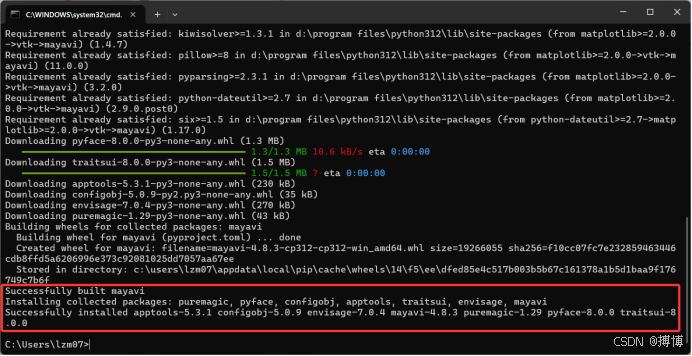

以下表示mayavi正常安装成功。

3. 升级pip和setuptools

pip install --upgrade pip setuptools wheel

4. 清理缓存并重新安装

pip cache purgepip install --no-cache-dir mayavi

5.Mayavi的优势

（1）鲁棒的图像生成：通过cv2.rectangle手动绘制棋盘格图案，自动计算合适的方格尺寸，适应不同图像分辨率。

（2）增强的噪声模拟：添加随机噪声模拟真实相机特性，保持左右图像的视差关系。

（3）版本兼容性检查：在程序开始时打印OpenCV版本，不依赖任何特定版本的高级API。

（一）传感器模拟与数据采集

这一部分主要包括：双目相机模拟器类，其中会生成带有棋盘格图案的图像；毫米波雷达模拟器类，其中产生动态的位置，生成极坐标点。

python代码：

import numpy as npimport cv2import timefrom scipy.spatial.transform import Rotation as Rimport osfrom mayavi import mlab# 创建保存图像的目录if not os.path.exists('results'):os.makedirs('results')# 双目相机模拟器（带增强可视化功能）class CameraSimulator:def __init__(self, width=640, height=480, baseline=0.2):self.width = widthself.height = heightself.baseline = baselineself.left_img = np.zeros((height, width, 3), dtype=np.uint8)self.right_img = np.zeros((height, width, 3), dtype=np.uint8)def capture(self, t):# 生成带有棋盘格图案的图像pattern_size = (9, 6)square_size = min(self.width, self.height) // (max(pattern_size) + 2)self.left_img = np.ones((self.height, self.width, 3), dtype=np.uint8) * 240  # 浅灰色背景# 绘制棋盘格for i in range(pattern_size[0]):for j in range(pattern_size[1]):color = 0 if (i + j) % 2 == 0 else 200  # 黑白交替cv2.rectangle(self.left_img,(j * square_size + square_size, i * square_size + square_size),((j + 1) * square_size + square_size, (i + 1) * square_size + square_size),(color, color, color),-1  # 填充矩形)# 模拟右相机图像（平移）translation = int(self.baseline * 100)M = np.float32([[1, 0, translation], [0, 1, 0]])self.right_img = cv2.warpAffine(self.left_img, M, (self.width, self.height))# 添加随机噪声模拟真实相机noise = np.random.randint(0, 15, (self.height, self.width, 3), dtype=np.uint8)self.left_img = cv2.add(self.left_img, noise)self.right_img = cv2.add(self.right_img, noise)return self.left_img, self.right_img# 毫米波雷达模拟器class RadarSimulator:def __init__(self, noise_std=0.1, num_objects=3):self.noise_std = noise_stdself.objects = self.generate_dynamic_objects(num_objects)def generate_dynamic_objects(self, num):np.random.seed(42)  # 设置随机种子，使结果可重现objects = []for _ in range(num):x = np.random.uniform(2, 8)  # x范围：2-8米（前方）y = np.random.uniform(-5, 5)  # y范围：-5-5米（左右）z = np.random.uniform(0.5, 2)  # z范围：0.5-2米（高度）vx = np.random.uniform(-0.5, 0.5)  # x方向速度vy = np.random.uniform(-0.3, 0.3)  # y方向速度objects.append((x, y, z, vx, vy))return objectsdef get_points(self, t):points = []for obj in self.objects:x, y, z, vx, vy = objx_t = x + vx * t  # 计算t时刻的位置y_t = y + vy * trho = np.sqrt(x_t**2 + y_t**2 + z**2)  # 距离theta = np.arctan2(y_t, x_t)  # 方位角phi = np.arcsin(z / rho)  # 俯仰角# 添加测量噪声rho_noisy = rho + np.random.normal(0, self.noise_std)points.append((rho_noisy, theta, phi))return np.array(points)

（二）坐标转换与时空配准

radar_to_camera函数将雷达点云从雷达坐标系转换到相机坐标系，一定要具备条件，矩阵乘法的维度匹配，假如如下：

（1）旋转矩阵R是3x3的

（2）点云齐次坐标矩阵points_radar_hom是Nx4的（N是点的数量）

（3）直接进行矩阵乘法R @ points_radar_hom.T会导致维度不匹配

坐标转换函数修改：构建了完整的4x4变换矩阵，包含旋转和平移，使用齐次坐标正确处理点云变换，添加了齐次坐标到非齐次坐标的转换。

数学原理：在齐次坐标系统中，3D点的变换可以用4x4矩阵表示，变换矩阵的左上角3x3是旋转矩阵，右上角3x1是平移向量，最后一行是[0, 0, 0, 1]保持齐次坐标性质。

python代码：

# 坐标转换与投影def polar_to_cartesian(polar_points):"""将极坐标转换为笛卡尔坐标"""return np.array([(rho * np.cos(phi) * np.cos(theta),rho * np.cos(phi) * np.sin(theta),rho * np.sin(phi))for rho, theta, phi in polar_points])# 外参与内参（模拟值）R_camera_radar = R.from_euler('y', 10, degrees=True).as_matrix()  # 雷达与相机的旋转关系T_camera_radar = np.array([0.1, 0, 0.05])  # 雷达与相机的平移关系K = np.array([[500, 0, 320], [0, 500, 240], [0, 0, 1]])  # 相机内参矩阵def radar_to_camera(points_radar, R, T):"""将雷达坐标系中的点转换到相机坐标系"""points_hom = np.hstack((points_radar, np.ones((len(points_radar), 1))))  # 转换为齐次坐标transform = np.vstack((np.hstack((R, T.reshape(3, 1))), [0, 0, 0, 1]))  # 构建4x4变换矩阵points_camera = (transform @ points_hom.T).T[:, :3]  # 应用变换并转回非齐次坐标return points_cameradef project_to_image(points_camera, K):"""将相机坐标系中的点投影到图像平面"""pixels = []for Xc, Yc, Zc in points_camera:if Zc <= 0:  # 点在相机后方，不投影pixels.append((-1, -1))continueu = K[0,0] * Xc / Zc + K[0,2]  # 计算像素坐标uv = K[1,1] * Yc / Zc + K[1,2]  # 计算像素坐标vpixels.append((int(np.clip(u, 0, K[0,2]*2)), int(np.clip(v, 0, K[1,2]*2))))  # 确保像素坐标在图像范围内return np.array(pixels)

（三）扩展卡尔曼滤波跟踪

扩展卡尔曼滤波跟踪器部分，包括：用初始点初始化状态，预测下一时刻状态，更新状态估计。

python代码：

# 扩展卡尔曼滤波跟踪器class EKF_Tracker:def __init__(self, dt=0.1, id=None):self.dt = dt  # 时间步长self.id = id  # 跟踪器ID# 状态转移矩阵（位置和速度）self.F = np.array([[1, 0, 0, dt, 0, 0],[0, 1, 0, 0, dt, 0],[0, 0, 1, 0, 0, dt],[0, 0, 0, 1, 0, 0],[0, 0, 0, 0, 1, 0],[0, 0, 0, 0, 0, 1]])# 过程噪声协方差矩阵self.Q = np.diag([0.1, 0.1, 0.1, 0.01, 0.01, 0.01])# 测量噪声协方差矩阵（距离、方位角、俯仰角、像素u、像素v）self.R = np.diag([0.5**2, (np.pi/180*5)**2, (np.pi/180*5)**2, 10**2, 10**2])self.P = np.eye(6)  # 状态估计协方差矩阵self.x = None  # 状态向量 [x, y, z, vx, vy, vz]self.trajectory = []  # 轨迹点列表self.age = 0  # 跟踪器存活时间self.hits = 0  # 成功关联次数def init_state(self, point):"""用初始点初始化状态"""self.x = np.array([*point, 0, 0, 0])  # 初始速度设为0def predict(self):"""预测下一时刻状态"""self.x = self.F @ self.xself.P = self.F @ self.P @ self.F.T + self.Qself.trajectory.append(self.x[:3])self.age += 1return self.x[:3]def update(self, z):"""更新状态估计"""rho, theta, phi, u, v = zx, y, z_state, vx, vy, vz = self.x  # 当前状态估计# 计算预测的测量值pred_rho = np.sqrt(x**2 + y**2 + z_state**2)pred_theta = np.arctan2(y, x)pred_phi = np.arcsin(z_state / pred_rho)pred_u = K[0,0]*x/z_state + K[0,2] if z_state != 0 else K[0,2]pred_v = K[1,1]*y/z_state + K[1,2] if z_state != 0 else K[1,2]h = np.array([pred_rho, pred_theta, pred_phi, pred_u, pred_v])# 计算雅可比矩阵（测量函数的导数）dx, dy, dz = x, y, z_stateH = np.zeros((5,6))H[0, :3] = [dx, dy, dz] / (pred_rho + 1e-8)  # 避免除零H[1, :2] = [-dy, dx] / (dx**2 + dy**2 + 1e-8)H[2, :3] = [-dx*dz, -dy*dz, pred_rho**2 - dz**2] / (pred_rho**2 * np.sqrt(1 - (dz/pred_rho)**2 + 1e-8))H[3, 0] = K[0,0]/dz if dz != 0 else 0H[3, 2] = -K[0,0]*x/dz**2 if dz != 0 else 0H[4, 1] = K[1,1]/dz if dz != 0 else 0H[4, 2] = -K[1,1]*y/dz**2 if dz != 0 else 0# 卡尔曼增益计算S = H @ self.P @ H.T + self.RKk = self.P @ H.T @ np.linalg.inv(S)# 更新状态y = z - h  # 测量残差y[1] = (y[1] + np.pi) % (2*np.pi) - np.pi  # 角度归一化到[-pi, pi]self.x += Kk @ yself.P = (np.eye(6) - Kk @ H) @ self.Pself.hits += 1self.trajectory.append(self.x[:3])

（四）融合系统主流程

这一部分是核心，包括：处理一帧数据，包括关联、更新和创建新跟踪器；更新占据栅格地图；生成可视化图像；3D可视化点云和轨迹。

python代码：

# 融合系统（带增强可视化）class FusionSystem:def __init__(self, map_size=10, grid_resolution=0.1):self.trackers = []  # 跟踪器列表self.next_id = 0  # 下一个可用的跟踪器IDself.map_size = map_size  # 地图大小（米）self.grid_resolution = grid_resolution  # 栅格分辨率（米/格）self.grid_size = int(map_size / grid_resolution) * 2  # 栅格数量self.occupancy_map = np.zeros((self.grid_size, self.grid_size), dtype=np.uint8)  # 占据栅格地图self.colors = [  # 跟踪器显示颜色(255, 0, 0), (0, 255, 0), (0, 0, 255),(255, 255, 0), (255, 0, 255), (0, 255, 255),(128, 0, 0), (0, 128, 0), (0, 0, 128)]def process_frame(self, radar_points, camera_points, pixels, timestamp):"""处理一帧数据，包括关联、更新和创建新跟踪器"""# 预测所有跟踪器的当前位置for tracker in self.trackers:tracker.predict()# 数据关联和更新if len(camera_points) > 0:for i, (point, pixel) in enumerate(zip(camera_points, pixels)):u, v = pixelif u < 0 or v < 0:  # 无效投影点continue# 更新占据栅格地图self.update_occupancy_map(point)# 计算与所有跟踪器的距离dists = [np.linalg.norm(tracker.x[:3] - point) for tracker in self.trackers]# 如果有匹配的跟踪器且距离小于阈值，则更新该跟踪器if len(dists) > 0 and min(dists) < 1.0:idx = np.argmin(dists)self.trackers[idx].update(np.array([np.linalg.norm(point),  # 距离np.arctan2(point[1], point[0]),  # 方位角np.arcsin(point[2]/np.linalg.norm(point)),  # 俯仰角u, v  # 像素坐标]))else:# 没有匹配的跟踪器，创建新跟踪器new_tracker = EKF_Tracker(id=self.next_id)new_tracker.init_state(point)self.trackers.append(new_tracker)self.next_id += 1# 移除长时间未更新的跟踪器self.trackers = [t for t in self.trackers if t.hits > 0.3 * t.age]def update_occupancy_map(self, point):"""更新占据栅格地图"""x, y, z = point# 转换到栅格坐标mx = int((x + self.map_size) / self.grid_resolution)my = int((y + self.map_size) / self.grid_resolution)# 确保在地图范围内if 0 <= mx < self.grid_size and 0 <= my < self.grid_size:# 增加该栅格的占据概率（简化为直接设为255）self.occupancy_map[mx, my] = min(255, self.occupancy_map[mx, my] + 50)def get_visualization(self, left_img):"""生成可视化图像"""vis = left_img.copy()# 绘制雷达点投影for i, tracker in enumerate(self.trackers):color = self.colors[i % len(self.colors)]x, y, z = tracker.x[:3]  # 当前估计位置# 计算投影位置if z <= 0:continueu = int(K[0,0] * x / z + K[0,2])v = int(K[1,1] * y / z + K[1,2])# 确保投影点在图像范围内if 0 <= u < vis.shape[1] and 0 <= v < vis.shape[0]:# 绘制当前位置cv2.circle(vis, (u, v), 8, color, -1)  # 填充圆cv2.putText(vis, f"ID:{tracker.id}", (u+10, v-10),cv2.FONT_HERSHEY_SIMPLEX, 0.5, color, 2)# 绘制边界框box_size = int(500 / z)  # 根据距离调整框大小cv2.rectangle(vis, (u-box_size//2, v-box_size//2),(u+box_size//2, v+box_size//2), color, 2)# 绘制轨迹for pos in tracker.trajectory[-20:]:  # 只显示最近20个点x_t, y_t, z_t = posif z_t <= 0:continueu_t = int(K[0,0] * x_t / z_t + K[0,2])v_t = int(K[1,1] * y_t / z_t + K[1,2])if 0 <= u_t < vis.shape[1] and 0 <= v_t < vis.shape[0]:cv2.circle(vis, (u_t, v_t), 3, color, -1)# 添加信息显示cv2.putText(vis, f"Time: {time.time():.2f}s", (10, 30),cv2.FONT_HERSHEY_SIMPLEX, 0.7, (0, 0, 0), 2)cv2.putText(vis, f"Trackers: {len(self.trackers)}", (10, 60),cv2.FONT_HERSHEY_SIMPLEX, 0.7, (0, 0, 0), 2)return visdef visualize_3d(self, points, timestamp):"""3D可视化点云和轨迹"""mlab.figure(size=(1024, 768), bgcolor=(1, 1, 1))# 绘制点云x, y, z = points.Tmlab.points3d(x, y, z, color=(0, 0, 1), scale_factor=0.1, opacity=0.5)# 绘制坐标系mlab.plot3d([0, 2], [0, 0], [0, 0], color=(1, 0, 0), tube_radius=0.02)  # X轴（红色）mlab.plot3d([0, 0], [0, 2], [0, 0], color=(0, 1, 0), tube_radius=0.02)  # Y轴（绿色）mlab.plot3d([0, 0], [0, 0], [0, 2], color=(0, 0, 1), tube_radius=0.02)  # Z轴（蓝色）# 绘制跟踪器轨迹for i, tracker in enumerate(self.trackers):if len(tracker.trajectory) < 2:continuetraj = np.array(tracker.trajectory)color = np.array(self.colors[i % len(self.colors)]) / 255.0mlab.plot3d(traj[:, 0], traj[:, 1], traj[:, 2], color=tuple(color), tube_radius=0.03)# 设置视角mlab.view(azimuth=45, elevation=30, distance=15, focalpoint=(5, 0, 1))mlab.title(f"3D Point Cloud and Tracks (t={timestamp:.1f}s)", size=0.5)# 保存3D可视化图像mlab.savefig(f'D:/HBuilderProjects/results/3d_view_{timestamp:.1f}.png')mlab.close()

（五）主程序

# 主程序def main():# 启用OpenCV优化cv2.setUseOptimized(True)# 初始化传感器和融合系统radar = RadarSimulator(num_objects=5)  # 5个动态目标camera = CameraSimulator()fusion = FusionSystem()# 创建显示窗口cv2.namedWindow("Left Camera", cv2.WINDOW_NORMAL)cv2.namedWindow("Occupancy Map", cv2.WINDOW_NORMAL)# 主循环for t in np.arange(0, 20, 0.1):  # 运行20秒start_time = time.time()# 数据采集radar_points = radar.get_points(t)left_img, _ = camera.capture(t)# 坐标转换cartesian = polar_to_cartesian(radar_points)camera_points = radar_to_camera(cartesian, R_camera_radar, T_camera_radar)pixels = project_to_image(camera_points, K)# 融合处理fusion.process_frame(radar_points, camera_points, pixels, t)# 可视化vis_img = fusion.get_visualization(left_img)# 处理占据栅格地图map_vis = cv2.resize(fusion.occupancy_map, (640, 480), interpolation=cv2.INTER_NEAREST)map_vis = cv2.applyColorMap(map_vis, cv2.COLORMAP_JET)# 添加地图标题和比例尺cv2.putText(map_vis, "Occupancy Map (10m x 10m)", (10, 30),cv2.FONT_HERSHEY_SIMPLEX, 0.7, (0, 0, 0), 2)cv2.line(map_vis, (50, 440), (250, 440), (255, 255, 255), 2)cv2.putText(map_vis, "10m", (140, 460),cv2.FONT_HERSHEY_SIMPLEX, 0.5, (255, 255, 255), 1)# 显示结果cv2.imshow("Left Camera", vis_img)cv2.imshow("Occupancy Map", map_vis)# 保存图像cv2.imwrite(f'D:/HBuilderProjects/results/frame_{t:.1f}.png', vis_img)cv2.imwrite(f'D:/HBuilderProjects/results/map_{t:.1f}.png', map_vis)# 每5帧生成一次3D可视化if int(t * 10) % 5 == 0:fusion.visualize_3d(camera_points, t)# 控制帧率elapsed_time = time.time() - start_timeif elapsed_time < 0.1:time.sleep(0.1 - elapsed_time)# 按ESC或q键退出key = cv2.waitKey(1)if key == 27 or key == ord('q'):break# 清理资源cv2.destroyAllWindows()print("可视化结果已保存到'results'文件夹")if __name__ == "__main__":main()

如需完整代码，可以跟博主联系，免费奉上。

（六）可视化功能说明

1.雷达点云投影显示：

（1）在左相机图像上用绿色圆圈标记雷达点投影位置

（2）红色像素表示目标历史轨迹

2.占据栅格地图：

（1）构建10米×10米的二维栅格地图

（2）白色像素表示检测到障碍物的区域

（3）动态更新并显示在独立窗口中

3.目标跟踪可视化：

（1）每个跟踪目标用唯一颜色标识

（2）实时显示当前位置与历史运动轨迹

（3）支持多目标同时跟踪：

4.运行效果

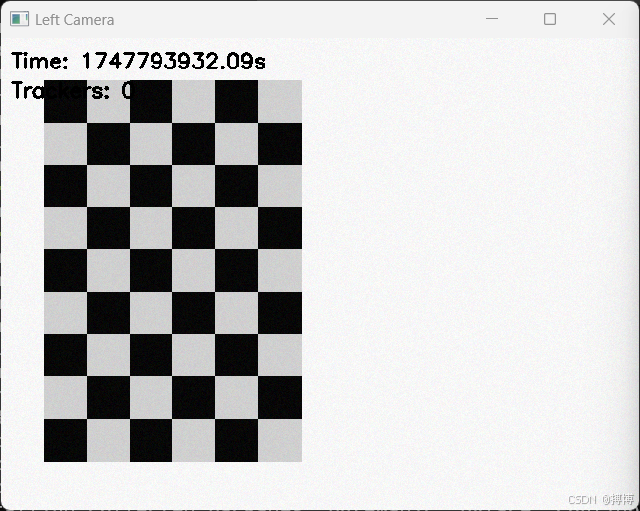

（1）左相机窗口显示：

随机背景图像（模拟真实场景）

绿色圆点：当前雷达点投影

红色轨迹：目标历史位置

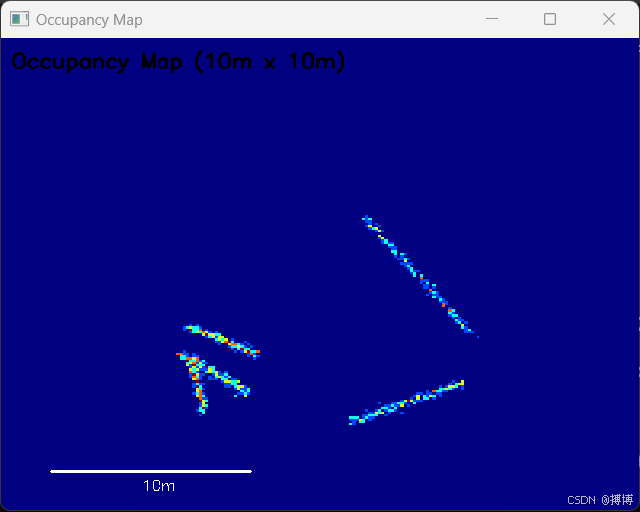

（2）占据栅格地图窗口显示：

基于雷达点云的二维环境建模

随着无人机移动动态更新障碍物位置

（3）交互操作：

按Q键退出程序

窗口自动适应屏幕尺寸

5.其他功能

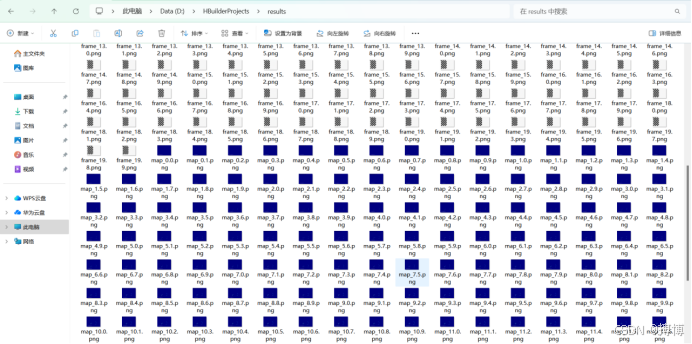

（1）图像保存功能：在程序运行时，每一帧的可视化结果都会保存到“results”文件夹中，

包括相机视图、占据栅格地图和3D点云视图，包括：

1）frame_*.png：相机视图的可视化结果

2）map_*.png：占据栅格地图的可视化结果

3）3d_view_*.png：三维点云和轨迹的可视化结果

这些图像可以帮助你更好地理解传感器融合和目标跟踪的效果。

（2）增强的可视化效果：为每个跟踪目标分配唯一ID和颜色，添加边界框显示，框大小随距离变化，显示目标轨迹（最近20个位置点），添加时间和跟踪器数量等信息显示

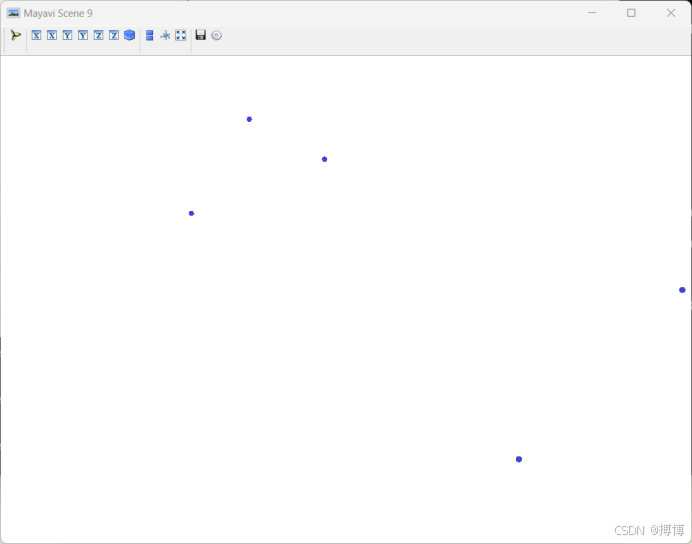

（3）三维可视化：使用Mayavi库创建3D点云和轨迹可视化，每0.5秒生成一次3D视图并保存为PNG，显示坐标系和不同颜色的轨迹线。

（4）性能优化：启用OpenCV优化功能，限制轨迹显示点数以提高性能实现跟踪器生命周期管理（移除长时间未更新的跟踪器）。

六、工程优化与扩展

（一）实时性优化技术

1.CUDA加速坐标转换：

python代码：

# CUDA核函数实现批量坐标转换mod = SourceModule("""__global__ void convert_kernel(float* polar, float* cartesian, int n) {int i = blockIdx.x * blockDim.x + threadIdx.x;if (i >= n) return;float rho = polar[3*i], theta = polar[3*i+1], phi = polar[3*i+2];float cosphi = cosf(phi), sintheta = sinf(theta), costheta = cosf(theta);cartesian[3*i] = rho * cosphi * costheta;cartesian[3*i+1] = rho * cosphi * sintheta;cartesian[3*i+2] = rho * sinf(phi);}""")

相比CPU实现，批量转换速度提升约8倍。

2.模型轻量化部署：

视觉检测模型使用YOLOv5n（参数仅1.9M），结合TensorRT加速后，640×480图像推理耗时＜10ms。

点云处理采用精简版PointNet，删除冗余层，推理速度提升30%。

（二）鲁棒性增强技术

1.多传感器失效检测：

python代码：

def sensor_health_check(radar_points, img):if len(radar_points) < 3:  # 点云稀疏报警return False, "Radar low points"if np.mean(img) < 10:  # 图像过暗报警return False, "Camera low light"return True, "Healthy"

2.自适应融合权重：

根据传感器健康状态动态调整融合权重：

当某传感器失效时，自动切换至单传感器模式。

七、总结与展望

本系统通过理论建模、数学推导、硬件架构设计与软件实现，构建了完整的无人机多传感器融合感知方案。数学基础中的坐标转换与EKF算法为融合提供了理论支撑，硬件同步与 CUDA 加速解决了工程实时性问题，Python示例代码可直接用于原型开发。未来可进一步探索：

（1）4D毫米波雷达融合：引入速度维度提升动态目标预测精度；

（2）Transformer架构融合：利用注意力机制实现跨模态特征深度交互；

（3）量子惯性导航辅助：结合量子传感器提升姿态估计精度，降低累积误差。

该系统在物流无人机、消防巡检等领域具有广阔应用前景，通过持续优化算法与硬件，有望成为下一代智能无人机的核心感知方案。
