day6
分割源文件（harib03a）
优点
- 按照处理内容进行分类，如果分得好的话，将来进行修改时，容易找到地方。
- 如果Makefile写得好，只需要编译修改过的文件，就可以提高make的速度。
- 单个源文件都不长。多个小文件比一个大文件好处理。
- 看起来很酷（笑）。
缺点 - 源文件数量增加。
- 分类分得不好的话，修改时不容易找到地方。

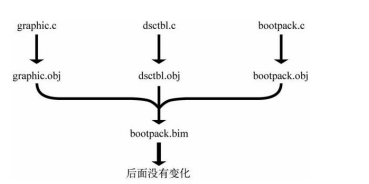

makefile修改
整理头文件（harib03c）
将所有的宏，常量，数据结构和函数声明都放在一个.h头文件当中，编译时将.h的内容插到.c文件当中
解析头文件中的宏，常量，数据结构和函数声明并用于后续的编译
头文件的作用
- 数据结构定义：
struct BOOTINFO：描述了启动信息，包括屏幕分辨率、显存地址等。这些信息由启动代码（如引导扇区）提供，用于初始化操作系统的图形界面。struct SEGMENT_DESCRIPTOR和struct GATE_DESCRIPTOR：用于描述全局段表（GDT）和中断描述符表（IDT）的结构。
- 常量定义：
- 定义了与中断控制器相关的端口地址（如
PIC0_ICW1）。 - 定义了颜色常量（如
COL8_000000表示黑色，COL8_FFFFFF表示白色）和内存地址常量（如ADR_BOOTINFO表示启动信息的地址）。
- 定义了与中断控制器相关的端口地址（如
- 函数声明：
- 包括汇编函数（如
io_hlt、io_cli）和 C 函数（如init_palette、init_screen8）。 - 汇编函数通常用于直接与硬件交互，而 C 函数用于更高级别的操作，如初始化图形界面或设置鼠标指针。
- 包括汇编函数（如
- 模块化管理：
- 将不同功能的代码分离到不同的文件中（如 graphic.c 处理图形相关功能，
dsctbl.c处理段表和中断表），通过头文件统一管理这些模块的接口。
- 将不同功能的代码分离到不同的文件中（如 graphic.c 处理图形相关功能，
编译时的运作
- 预处理阶段：
- 编译器在编译 bootpack.c 时，会通过
#include "bootpack.h"将 bootpack.h 的内容插入到 bootpack.c 中。 - 头文件中的宏、常量、数据结构和函数声明会被解析并用于后续的编译。
- 编译器在编译 bootpack.c 时，会通过
- 编译阶段：
- 编译器根据头文件中声明的函数原型检查 bootpack.c 中的函数调用是否正确。
- 如果头文件中声明的函数在其他源文件中实现（如
init_palette在 graphic.c 中实现），编译器会生成对这些函数的外部引用。
- 链接阶段：
- 编译器将 bootpack.c 和其他源文件（如 graphic.c、
dsctbl.c）编译成目标文件后，链接器会将这些目标文件合并为一个可执行文件。 - 链接器会根据头文件中的声明找到函数和变量的定义地址，并将它们正确地链接起来。
- 编译器将 bootpack.c 和其他源文件（如 graphic.c、
- 运行时：
- 系统启动时，
bootpack.c中的HariMain函数作为入口点被调用。 HariMain调用的所有函数（如init_gdtidt、init_palette）会根据头文件中的声明和链接器的地址分配被正确执行。
- 系统启动时，
总结
bootpack.h 是整个项目的**核心接口文件，**它将不同模块的功能整合在一起，提供了统一的接口定义。在编译时，它确保了代码的模块化和可维护性，同时在链接阶段保证了函数和变量的正确引用。
关于GDTR
_load_gdtr: ; void load_gdtr(int limit, int addr);MOV AX,[ESP+4] ; limitMOV [ESP+6],AXLGDT [ESP+6]RET
GDTR低16位为段上限，等于GDT的有效字节数-1，因为从0开始计数
高32位表示段的起始地址
为什么是 [ESP + 4] 而不是 [ESP + 2]？
1. 栈的对齐和参数传递规则
- 在 x86 架构中，栈通常以 4 字节（32 位）对齐，即使传递的是 16 位数据，编译器也会按照 32 位对齐的规则将其压入栈中。
- 在调用
load_gdtr函数时，limit和addr是作为参数传递的：limit是一个 16 位的值，但它会被扩展为 32 位（低 16 位存储实际值，高 16 位填充为 0）。addr是一个 32 位的值。
因此，limit 被存储在 [ESP + 4]（从栈顶偏移 4 字节的位置），而不是 [ESP + 2]。
GDTR详细解释
_load_gdtr: ; void load_gdtr(int limit, int addr);MOV AX,[ESP+4] ; limitMOV [ESP+6],AXLGDT [ESP+6]RET
以下是按 8位（1字节）为单位 的栈布局变化，分阶段展示 _load_gdtr 函数的执行过程：
阶段 0：初始状态（调用函数前）
假设调用函数时参数按顺序压栈（小端存储）：
地址 字节值 解释
ESP+0x00 → [Return Address] ; 返回地址（4字节，假设为 0x11223344）
ESP+0x04 → 0xFF ; limit 低字节（0x0000ffff → FF FF 00 00）
ESP+0x05 → 0xFF
ESP+0x06 → 0x00
ESP+0x07 → 0x00
ESP+0x08 → 0x00 ; addr 低字节（0x00270000 → 00 00 27 00）
ESP+0x09 → 0x00
ESP+0x0A → 0x27
ESP+0x0B → 0x00
- 参数布局：
limit（32位）：0x0000ffff→ 存储为FF FF 00 00（ESP+4 ~ ESP+7）。addr（32位）：0x00270000→ 存储为00 00 27 00（ESP+8 ~ ESP+11）。
阶段 1：执行 MOV AX, [ESP+4]
-
从
ESP+4读取 2 字节（limit的低16位）：复制下载ESP+4 → 0xFF (低字节) ESP+5 → 0xFF (高字节) -
AX寄存器值变为0xFFFF。 -
栈布局不变（仅读取数据）。
阶段 2：执行 MOV [ESP+6], AX
-
将
AX（0xFFFF）写入ESP+6和ESP+7的位置：复制下载ESP+6 → 0xFF (低字节) ESP+7 → 0xFF (高字节) -
覆盖原栈数据：
- 原
limit的高16位（ESP+6 ~ ESP+7：00 00）被覆盖为FF FF。 - 原
addr的低2字节（ESP+8 ~ ESP+9：00 00）不受影响（写入的是ESP+6 ~ ESP+7）。
- 原
-
新栈布局：
地址 字节值 解释
ESP+0x00 → [Return Address]
ESP+0x04 → 0xFF ; limit 低字节（保持原值）
ESP+0x05 → 0xFF
ESP+0x06 → 0xFF ; 新写入的低16位（覆盖原 limit 高16位）
ESP+0x07 → 0xFF
ESP+0x08 → 0x00 ; addr 低字节（保持原值）
ESP+0x09 → 0x00
ESP+0x0A → 0x27
ESP+0x0B → 0x00
阶段 3：执行 LGDT [ESP+6]
- 从
ESP+6开始读取 6 字节，构造 GDTR 结构：
地址 字节值 对应字段
ESP+6 → 0xFF ; GDTR 低字节 → Limit 低8位
ESP+7 → 0xFF ; GDTR 高字节 → Limit 高8位（Limit = 0xFFFF）
ESP+8 → 0x00 ; Base Address 字节0（低字节）
ESP+9 → 0x00 ; Base Address 字节1
ESP+A → 0x27 ; Base Address 字节2
ESP+B → 0x00 ; Base Address 字节3（高字节）
- GDTR 最终值：
- Limit:
0xFFFF（有效字节数为0xFFFF + 1 = 64KB）。 - Base Address:
0x00270000（小端存储为00 00 27 00）。
- Limit:
最终栈布局总结
地址 字节值 解释
ESP+0x00 → [Return Address]
ESP+0x04 → FF FF FF FF ; 修改后的 limit（原 limit 低16位 + 新写入的 FF FF）
ESP+0x08 → FF FF 00 00 ; addr 前两字节被覆盖为 FF FF（但实际未影响 addr 的完整值）
ESP+0x0C → 27 00 ... ; addr 后两字节保持原值
关键点
- 小端存储：所有 32 位值（如
0x00270000）按字节逆序存储。 - 数据覆盖：通过写入
ESP+6 ~ ESP+7，将limit的低16位与addr的32位合并为连续的6字节。 - GDTR 格式：前2字节为
Limit，后4字节为Base Address，完全符合LGDT指令要求。
通过逐步覆盖栈中数据，最终成功构造了 GDTR 需要的 6 字节结构！
关于段描述符
void set_segmdesc(struct SEGMENT_DESCRIPTOR *sd, unsigned int limit, int base, int ar)
{if (limit > 0xfffff) {ar |= 0x8000; /* G_bit = 1 */limit /= 0x1000;}sd->limit_low = limit & 0xffff;sd->base_low = base & 0xffff;sd->base_mid = (base >> 16) & 0xff;sd->access_right = ar & 0xff;sd->limit_high = ((limit >> 16) & 0x0f) | ((ar >> 8) & 0xf0);sd->base_high = (base >> 24) & 0xff;return;
}
结构总结
段描述符是一个 8 字节（64 位） 的结构，用于描述内存段的属性、大小和基址。它是 CPU 在保护模式下管理内存段的核心数据结构。以下是段描述符的详细结构：
段描述符的组成
段描述符的 8 字节分为以下几个部分：
| 字节偏移 | 位数范围 | 字段名称 | 描述 |
|---|---|---|---|
| 0-1 | 16 位 | limit_low | 段上限的低 16 位，表示段的大小（字节数 - 1）。 |
| 2-3 | 16 位 | base_low | 段基址的低 16 位，表示段的起始地址。 |
| 4 | 8 位 | base_mid | 段基址的中间 8 位。 |
| 5 | 8 位 | access_right | 段的访问权限属性，包括是否可读写、是否可执行、段类型等。 |
| 6 | 4 位 | limit_high | 段上限的高 4 位。 |
| 6 | 4 位 | flags | 段的扩展属性，包括 G 位（粒度）和 D 位（操作数大小）。 |
| 7 | 8 位 | base_high | 段基址的高 8 位。 |
字段详细说明
1. 段基址（Base Address）
- 段基址是一个 32 位的地址，表示段的起始地址。
- 它被分为 3 个部分存储：
base_low：低 16 位。base_mid：中间 8 位。base_high：高 8 位。
- 通过这 3 个字段组合，可以完整表示一个 32 位地址。
2. 段上限（Limit）
- 段上限是一个 20 位的值，表示段的大小（字节数 - 1）。
- 它被分为 2 个部分存储：
limit_low：低 16 位。limit_high：高 4 位。
- 如果 G 位（粒度位）为 0，则段上限以字节为单位，最大值为 1 MB（
0xFFFFF）。 - 如果 G 位为 1，则段上限以 4 KB 为单位，最大值为 4 GB（
0xFFFFF * 4KB）。
3. 访问权限（Access Rights，access_right）
-
访问权限是一个 8 位的字段，定义了段的类型和访问权限。
-
具体位的含义如下：
7 6 5 4 3 2 1 0 P DPL 1 S TYPE- P（1 位）：段是否存在（Present）。
- 1：段存在。
- 0：段不存在。
- DPL（2 位）：描述符特权级（Descriptor Privilege Level）。
- 值为 0-3，0 表示最高权限，3 表示最低权限。
- S（1 位）：描述符类型。
- 1：代码段或数据段。
- 0：系统段（如 TSS、LDT）。
- TYPE（4 位）：段的具体类型。
- 代码段：是否可执行、可读等。
- 数据段：是否可写、扩展方向等。
- P（1 位）：段是否存在（Present）。
4. 扩展属性（Flags，flags）
-
扩展属性是
limit_high的高 4 位，定义了段的额外属性：G D 0 A- G（1 位）：粒度（Granularity）。
- 0：段上限以字节为单位。
- 1：段上限以 4 KB 为单位。
- D（1 位）：操作数大小（Default Operation Size）。
- 0：16 位模式。
- 1：32 位模式。
- 0（1 位）：保留位，必须为 0。
- A（1 位）：访问位（Accessed）。
- 0：段未被访问。
- 1：段已被访问（由 CPU 自动设置）。
- G（1 位）：粒度（Granularity）。
存储示例
假设：
- 段基址（Base Address）为
0x00270000。 - 段上限（Limit）为
0xFFFFF（4 GB，G 位为 1）。 - 访问权限（Access Rights）为
0x9A（可执行、可读、系统段）。 - 扩展属性（Flags）为
0xC（G 位为 1，D 位为 1）。
段描述符的 8 字节存储如下：
Byte 0-1: FF FF (limit_low)
Byte 2-3: 00 00 (base_low)
Byte 4: 00 (base_mid)
Byte 5: 9A (access_right)
Byte 6: CF (limit_high + flags: limit_high=F, flags=C)
Byte 7: 27 (base_high)完整的段描述符为：
[FF FF 00 00 00 9A CF 27]总结
段描述符是一个 8 字节的结构，包含段的基址、段上限和访问权限等信息。它的设计兼顾了 80286 和 80386 的兼容性，同时通过 G 位和 D 位扩展了段的大小和操作模式。通过 set_segmdesc 函数，可以按照 CPU 的要求将这些信息正确地写入内存。
初始化PIC（harib03d）
_io_out8: ; void io_out8(int port, int data);MOV EDX,[ESP+4] ; 从栈中获取端口号参数MOV AL,[ESP+8] ; 从栈中获取8位数据参数OUT DX,AL ; 向指定端口写入8位数据RET ; 无返回值
//bootpack.h
void init_pic(void);
#define PIC0_ICW1 0x0020
#define PIC0_OCW2 0x0020
#define PIC0_IMR 0x0021
#define PIC0_ICW2 0x0021
#define PIC0_ICW3 0x0021
#define PIC0_ICW4 0x0021
#define PIC1_ICW1 0x00a0
#define PIC1_OCW2 0x00a0
#define PIC1_IMR 0x00a1
#define PIC1_ICW2 0x00a1
#define PIC1_ICW3 0x00a1
#define PIC1_ICW4 0x00a1
//int.c
void init_pic(void)
/* PIC初始化 */
{io_out8(PIC0_IMR, 0xff ); /* 屏蔽主PIC(PIC0)所有中断 */io_out8(PIC1_IMR, 0xff ); /* 屏蔽从PIC(PIC1)所有中断 */io_out8(PIC0_ICW1, 0x11 ); /* 初始化命令字1: 边沿触发,级联模式,需要ICW4 */io_out8(PIC0_ICW2, 0x20 ); /* 初始化命令字2: 主PIC中断向量基址为0x20 */io_out8(PIC0_ICW3, 1 << 2); /* 初始化命令字3: 从PIC连接到主PIC的IRQ2 */io_out8(PIC0_ICW4, 0x01 ); /* 初始化命令字4: 8086模式 */io_out8(PIC1_ICW1, 0x11 ); /* 从PIC初始化命令字1: 同主PIC */io_out8(PIC1_ICW2, 0x28 ); /* 从PIC中断向量基址为0x28 */io_out8(PIC1_ICW3, 2 ); /* 从PIC标识号为2(对应主PIC的IRQ2) */io_out8(PIC1_ICW4, 0x01 ); /* 从PIC初始化命令字4: 同主PIC */io_out8(PIC0_IMR, 0xfb ); /* 允许从PIC中断(IRQ2),其他保持屏蔽 */io_out8(PIC1_IMR, 0xff ); /* 保持从PIC所有中断屏蔽 */return;
}//程序中的PIC0和PIC1，分别指主PIC和从PIC。
//具体的端口号码写在bootpack.h里，
//写入ICW1之后，紧跟着一定要写入ICW2等，所以即使端口号
//相同，也能够很好地区别开来。
-
PIC是“programmable interrupt controller”的缩写，意思是“可编程中断控制器”。
-
-
PIC是将8个中断信号（interrupt request，缩写为IRQ。）集合成一个中断信号的装置。PIC监视着输入管脚的8个中断信号，只要有一个中断信号进来，就将唯一的输出管脚信号变成ON，并通知给CPU。
各 IRQ 对应的中断源及其在代码中的体现：
PIC0 (主芯片，端口 0x20-0x21)master PIC 的中断源：
- IRQ0 (0x20): 定时器中断（代码中未显式使用）
- IRQ1 (0x21): 键盘中断 → 对应
idt + 0x21和asm_inthandler21 - IRQ2 (0x22): 级联 PIC1 的中断（必须保持开启）
- IRQ3 (0x23): COM2 串口（未使用）
- IRQ4 (0x24): COM1 串口（未使用）
- IRQ5 (0x25): LPT2 并口（未使用）
- IRQ6 (0x26): 软盘控制器（未使用）
- IRQ7 (0x27): LPT1 并口 → 对应
idt + 0x27和asm_inthandler27
PIC1 (从芯片，端口 0xA0-0xA1)slave PIC 的中断源：
- IRQ8 (0x28): CMOS 实时时钟（未使用）
- IRQ9 (0x29): 自由中断（未使用）
- IRQ10 (0x2A): 自由中断（未使用）
- IRQ11 (0x2B): 自由中断（未使用）
- IRQ12 (0x2C): PS/2 鼠标中断 → 对应
idt + 0x2c和asm_inthandler2c - IRQ13 (0x2D): FPU 异常（未使用）
- IRQ14 (0x2E): 主 IDE 控制器（未使用）
- IRQ15 (0x2F): 次 IDE 控制器（未使用）
- ibm设置了两个pic，中断信号有15个
- 与CPU直接相连的PIC称为主PIC（master PIC），与主PIC相连的PIC称为从
PIC（slave PIC）。主PIC负责处理第0到第7号中断信号，从PIC负责处理第8到第15
号中断信号。
PIC的寄存器
它们都是8位寄存器。
- IMR是“interrupt mask register”的缩写，意思是“中断屏蔽寄存器”。1,就屏蔽，该位的IRQ
- ICW是“initial control word”的缩写，意为“初始化控制数据”。
- ICW有4个，分别编号为1~4，共有4个字节的数据。
- ICW1和ICW4与PIC主板配线方式、中断信号的电气特性等有关
- ICW3是有关主—从连接的设定，对主PIC而言，第几号IRQ与从PIC相连，是用8位来设定的。但我们所用的电脑并不是这样的，所以就设定成00000100。对从PIC来说，该从PIC与主PIC的第几号相连，用3位来设定。
- 这上面的icw都硬件决定，软件方面不能更改
- 不同的操作系统可以进行独特设定的就只有ICW2
- 这个ICW2，决定了IRQ以哪一号中断通知CPU
- ICW2的作用：
- 决定IRQ以哪个中断号通知CPU
- 主PIC默认设置为0x20(IRQ0-7对应INT 20-27)
- 从PIC默认设置为0x28(IRQ8-15对应INT 28-2f)
- 为什么不能使用0x00-0x1f：
- 这些中断号被CPU保留用于内部异常处理(如除零错误、页错误等)
- 如果IRQ使用这些号码，CPU无法区分是硬件中断还是系统异常
- 这是x86架构的设计规范
- 中断触发机制：
- PIC通过发送0xcd(INT指令)加中断号来触发CPU中断
- 例如：IRQ0会触发PIC发送0xcd 0x20，CPU执行INT 0x20
注意：0xcd 0x20在CPU看来，从内存读进来的程序是完全一样的 ，所以CPU就把送过来的“0xcd 0x??”作为机器语言执行。这恰恰就是把数据当作程序来执行的情况。这里的0xcd就是调用BIOS时使用的那个INT指令。我们在程序里写的“INT 0x10”，最后就被编译成了“0xcd0x10”。所以，CPU上了PIC的当，按照PIC所希望的中断号执行了INT指令。
实模式和保护模式
首先先解释一下实模式和保护模式，然后解释为什么要编写中断处理程序而不是用bios中断
实模式(Real Mode)
- 基本特点：
- 16位模式，兼容最早的8086处理器
- 直接物理内存访问，最大寻址空间1MB(20位地址线)
- 使用段寄存器:偏移量的方式计算物理地址(物理地址=段寄存器×16+偏移量)
- 典型应用：
- 计算机启动时CPU自动进入实模式
- BIOS运行环境
- DOS操作系统的工作模式
- 局限性：
- 无内存保护机制
- 无特权级别划分
- 无法支持多任务和现代操作系统需求
保护模式(Protected Mode)
- 基本特点：
- 32/64位模式(在您的代码中使用了32位保护模式)
- 支持4GB内存空间(32位)或更大(64位)
- 引入分段和分页内存管理机制
- 支持4个特权级(0-3级)，0级最高(内核)，3级最低(用户程序)
- 关键机制：
- 全局描述符表(GDT)和局部描述符表(LDT)
- 中断描述符表(IDT)
- 内存分页机制(可选)
- 硬件级任务切换支持
- 优势：
- 内存保护：防止程序越界访问
- 特权隔离：内核和用户程序分离
- 支持虚拟内存
- 支持多任务操作系统
注意：从实模式切换到保护模式是操作系统启动过程中的关键步骤，通过load_gdtr和load_idtr等函数完成了这一转换。
主要就是这个权限的分离，通过上面所说的关键机制实现
为什么不能用bios中断：
- 运行模式不同：
- BIOS中断运行在16位实模式下
- 您的操作系统运行在32位保护模式下
- 保护模式下无法直接调用实模式的BIOS中断
- 内存管理差异：
- 保护模式下使用分段和分页内存管理
- BIOS中断处理程序假设CPU处于实模式
- 直接调用会导致内存访问错误
- 中断上下文不同：
- BIOS中断处理程序假设特定的寄存器状态和栈布局
- 保护模式下的中断上下文与之不兼容
- 功能需求差异：
- BIOS提供的是通用硬件抽象
- 操作系统需要特定的、可定制的硬件控制
- 例如：键盘缓冲区管理、鼠标坐标处理等
- 性能考虑：
- BIOS中断处理较慢
- 操作系统需要高效的中断处理
- 自定义处理程序可以优化性能
16位到32位切换的重要步骤
在dsctbl.c中初始化GDT：
1. 准备GDT(全局描述符表)
dsctbl.cvoid init_gdtidt(void)
{// 设置GDT描述符set_segmdesc(gdt + 1, 0xffffffff, 0x00000000, AR_DATA32_RW); // 数据段set_segmdesc(gdt + 2, 0x0007ffff, 0x00280000, AR_CODE32_ER); // 代码段// ...
}
2. 加载GDTR寄存器
通过naskfunc.nas中的汇编指令加载GDT：
_load_gdtr:MOV AX,[ESP+4] ; 加载GDT界限值MOV [ESP+6],AXLGDT [ESP+6] ; 加载GDTR寄存器RET
3. 设置CR0寄存器进入保护模式
通常在启动代码(如asmhead.nas)中包含以下关键指令：
MOV EAX,CR0AND EAX,0x7fffffff ; 禁用分页OR EAX,0x00000001 ; 设置保护模式位MOV CR0,EAX ; 正式进入保护模式4. 初始化IDT和PIC
在int.c中初始化可编程中断控制器：
int.cvoid init_pic(void)
{io_out8(PIC0_ICW2, 0x20); // 主PIC中断向量基址io_out8(PIC1_ICW2, 0x28); // 从PIC中断向量基址// ...
}5. 远跳转刷新流水线
进入保护模式后立即行远跳转：
JMP DWORD 2*8:0x0000001b ; 跳转到保护模式代码段注意：
- 顺序不能错：必须先设置GDT，再加载GDTR，最后修改CR0
- 特权级设置：代码段描述符的AR_CODE32_ER(0x409a)包含特权级信息
- 地址空间：保护模式下使用32位地址线，可访问4GB内存
- 中断处理：必须重新设置IDT，不能继续使用实模式的中断向量表
中断处理程序制作（harib03e）
鼠标是IRQ12，键盘是IRQ1，所以我们编写了用于INT 0x2c和INT 0x21的中断处理程序（handler），即中断发生时所要调用的程序。
void inthandler21(int *esp)
/* PS/2键盘中断处理程序 */
{// 获取BOOTINFO结构体指针，该结构体包含系统启动信息struct BOOTINFO *binfo = (struct BOOTINFO *) ADR_BOOTINFO;// 在屏幕顶部绘制黑色矩形区域(用于显示中断信息)boxfill8(binfo->vram, binfo->scrnx, COL8_000000, 0, 0, 32 * 8 - 1, 15);// 在黑色区域显示白色文字，说明这是键盘中断(IRQ1)putfonts8_asc(binfo->vram, binfo->scrnx, 0, 0, COL8_FFFFFF, "INT 21 (IRQ-1) : PS/2 keyboard");// 无限循环，暂时不做其他处理for (;;) {io_hlt(); // 执行HLT指令使CPU进入休眠状态}
}void inthandler2c(int *esp)
/* PS/2鼠标中断处理程序 */
{// 获取BOOTINFO结构体指针struct BOOTINFO *binfo = (struct BOOTINFO *) ADR_BOOTINFO;// 在屏幕顶部绘制黑色矩形区域boxfill8(binfo->vram, binfo->scrnx, COL8_000000, 0, 0, 32 * 8 - 1, 15);// 显示鼠标中断信息(IRQ12)putfonts8_asc(binfo->vram, binfo->scrnx, 0, 0, COL8_FFFFFF, "INT 2C (IRQ-12) : PS/2 mouse");// 无限循环for (;;) {io_hlt(); // CPU休眠}
}void inthandler27(int *esp)
/* PIC0的不完全中断处理程序 */
/* 在Athlon64X2等多核处理器中，由于PIC初始化时的时序问题，这个中断可能会被触发一次 */
/* 这个中断处理函数不需要实际处理任何设备中断 */
/* 为什么不需要处理？因为这个中断是由PIC芯片本身的电气特性引起的伪中断，所以不需要进行任何实质性的处理 */
{// 向PIC发送EOI(End Of Interrupt)命令，通知中断处理完成// 0x67参数表示: // - 0x60: EOI命令的基础值// - 0x07: 指定IRQ7(这是PIC的级联中断线)io_out8(PIC0_OCW2, 0x67); return;
}
_asm_inthandler21:PUSH ESPUSH DSPUSHADMOV EAX,ESPPUSH EAXMOV AX,SSMOV DS,AXMOV ES,AXCALL _inthandler21POP EAXPOPADPOP DSPOP ESIRETD_asm_inthandler27:PUSH ESPUSH DSPUSHADMOV EAX,ESPPUSH EAXMOV AX,SSMOV DS,AXMOV ES,AXCALL _inthandler27POP EAXPOPADPOP DSPOP ESIRETD_asm_inthandler2c:PUSH ESPUSH DSPUSHADMOV EAX,ESPPUSH EAXMOV AX,SSMOV DS,AXMOV ES,AX
;关于在DS和ES中放入SS值的部分，因为C语言自以为是地认为“DS也好，ES也好，
;SS也好，它们都是指同一个段”，所以如果不按照它的想法设定的话，函数
;inthandler21就不能顺利执行。CALL _inthandler2cPOP EAXPOPADPOP DSPOP ESIRETD
IRETD和代码结构解释：
在您提供的代码片段中，IRETD 是一个 x86 汇编指令，通常用于从中断服务例程返回到调用程序。以下是对其的详细解释：
然后要往中断向量表里写入中断程序地址（idt的设定）
set_gatedesc(idt + 0x21, (int) asm_inthandler21, 2 * 8, AR_INTGATE32);set_gatedesc(idt + 0x27, (int) asm_inthandler27, 2 * 8, AR_INTGATE32);set_gatedesc(idt + 0x2c, (int) asm_inthandler2c, 2 * 8, AR_INTGATE32);
/*
第一个参数：写明程序所对应的中断地址
第二个参数：写明程序的地址
第三个参数：代码段选择子(selector)，这里2表示GDT中的第2个描述符，*8是因为每个描述符占8字节GDT中的每个描述符占8个字节，所以索引号需要乘以8来得到正确的偏移量“2 * 8” 也可以写成 “2<<3”， 当然，写成16也可以。
第四个参数：属性值(0x008e)，表示32位中断门，AR_INTGATE32将IDT的属性，设定为0x008e。
它表示这是用于中断处理的有效设定。
*/选择子计算规则：
-
索引号：
2表示使用GDT中的第3个描述符（从0开始计数）- gdt[0]：空描述符（保留）
- gdt[1]：数据段描述符
- gdt[2]：代码段描述符
-
乘法原理：
8是因为每个描述符占8字节- 描述符0的地址 = GDT基地址 + 0*8
- 描述符1的地址 = GDT基地址 + 1*8
- 描述符2的地址 = GDT基地址 + 2*8
-
选择子结构：
| 15..3 | 2 | 1..0 |索引号 TI RPL- 这里
2*8=0x0010（二进制0000 0000 0001 0000） - TI=0（使用GDT），RPL=00（请求特权级0，内核模式）
- 这里
对应到实际内存：
当CPU通过这个选择子访问代码段时，会：
- 用
0x0010 >> 3= 2 得到GDT索引号 - 通过
gdtr寄存器找到GDT基地址 - 基地址 + 2*8 找到代码段描述符
- 用描述符中的基地址和限制值进行内存访问验证
IRETD 的作用
- 全称：
IRETD是 “Interrupt Return Doubleword” 的缩写。 - 功能：它从堆栈中弹出返回地址和处理器状态（EFLAGS 寄存器），并将控制权交还给中断发生前的代码。
- 适用环境：
IRETD专门用于保护模式（Protected Mode）下的 32 位环境。如果是在实模式（Real Mode）下，通常使用IRET。
工作原理
当中断发生时，CPU 会自动将以下内容压入堆栈：
- 返回地址（包括 CS 段寄存器和 EIP 指令指针）。
- EFLAGS 寄存器的值。
- 如果是任务切换或特权级改变，还会保存额外的段寄存器（如 SS 和 ESP）。
IRETD 的作用是：
- 从堆栈中依次弹出 EIP、CS 和 EFLAGS 的值。
- 恢复中断发生前的 CPU 状态。
- 将程序控制权返回到中断发生前的代码。
使用场景
- 在操作系统内核中，用于处理硬件或软件中断。
- 在自定义的中断服务例程（ISR）中，用于结束中断处理。
注意事项
- 如果堆栈中的数据不正确（例如被破坏或未正确保存），
IRETD会导致程序崩溃或行为异常。 - 在 64 位模式下，
IRETD被替换为IRETQ，用于处理 64 位地址。
示例代码
以下是一个简单的中断服务例程的伪代码，展示了 IRETD 的使用：
section .text
global isr_handlerisr_handler:; 保存通用寄存器pusha; 处理中断逻辑; ...; 恢复通用寄存器popa; 从中断返回IRETD总结
IRETD 是一个关键的汇编指令，用于从中断返回并恢复 CPU 的状态。它在操作系统开发和底层硬件编程中非常重要。如果您正在编写中断处理程序，请确保堆栈的内容正确无误，以避免潜在问题。
pushad
PUSH 指令
-
作用：将一个寄存器或立即数的值压入堆栈。
-
堆栈变化：堆栈指针（
ESP）会减少 4（在 32 位模式下），然后将值存储到新的堆栈顶。 -
代码中的用途：这两行代码将段寄存器
ES和DS的值保存到堆栈中，以便稍后恢复。这是为了保护中断处理程序修改这些寄存器时不会破坏原有的值。PUSH ES
PUSH DS
PUSHAD 指令
- 作用：将所有通用寄存器的值（
EAX、ECX、EDX、EBX、ESP、EBP、ESI、EDI）按顺序压入堆栈。 - 堆栈变化：
ESP会减少 32（每个寄存器 4 字节，共 8 个寄存器）。 - 代码中的用途：这行代码保存了所有通用寄存器的值，确保中断处理程序可以安全地使用这些寄存器，而不会影响中断返回后的程序状态。
完整的保存和恢复过程
- 保存状态：
PUSH ES和PUSH DS保存段寄存器。PUSHAD保存所有通用寄存器。
- 恢复状态：
POPAD恢复所有通用寄存器。POP DS和POP ES恢复段寄存器。
EFLAG寄存器
- 状态标志位：
- CF (Carry Flag, 位0)：进位标志。用于表示无符号数运算的进位或借位
- PF (Parity Flag, 位2)：奇偶标志。表示结果中1的个数是否为偶数
- AF (Auxiliary Carry Flag, 位4)：辅助进位标志。用于BCD运算
- ZF (Zero Flag, 位6)：零标志。表示运算结果是否为零
- SF (Sign Flag, 位7)：符号标志。表示运算结果的符号(0为正，1为负)
- OF (Overflow Flag, 位11)：溢出标志。表示有符号数运算是否溢出
- 控制标志位：
- DF (Direction Flag, 位10)：方向标志。控制字符串操作的方向(0=递增，1=递减)
- 系统标志位：
- TF (Trap Flag, 位8)：陷阱标志。用于单步调试
- IF (Interrupt Flag, 位9)：中断允许标志。控制是否响应可屏蔽中断
- IOPL (I/O Privilege Level, 位12-13)：I/O特权级。决定当前任务的I/O权限
- NT (Nested Task, 位14)：嵌套任务标志。表示当前任务是否嵌套在另一个任务中
- RF (Resume Flag, 位16)：恢复标志。用于调试异常处理
- VM (Virtual-8086 Mode, 位17)：虚拟8086模式标志
- AC (Alignment Check, 位18)：对齐检查标志
- VIF (Virtual Interrupt Flag, 位19)：虚拟中断标志
- VIP (Virtual Interrupt Pending, 位20)：虚拟中断挂起标志
- ID (ID Flag, 位21)：ID标志。表示CPU是否支持CPUID指令
修改pic的IMR
io_out8(PIC0_IMR, 0xf9);
io_out8(PIC1_IMR, 0xef);
以便接受来自键盘和鼠标的中断
