软考中级软件设计师——计算机网络篇

news 来源：原创 2025/5/21 6:38:50

一、计算机网络体系结构

1.OSI七层模型

1. 物理层（Physical Layer）

功能：传输原始比特流（0和1），定义物理介质（如电缆、光纤）的电气、机械特性。
关键设备：中继器（Repeater）、集线器（Hub，相当于多路中继器）。

2. 数据链路层（Data Link Layer）

功能：
- 将比特流封装为 帧（Frame），进行物理寻址（MAC地址）。
- 错误检测（CRC校验）、流量控制（如滑动窗口协议）。
关键设备：交换机（Switch，多端口网桥）、网桥（Bridge）。
协议：以太网（Ethernet）、PPP（点对点协议）、HDLC。
重要概念：
- MAC地址：48位，全球唯一（如 00-1A-2B-3C-4D-5E）。
- VLAN（虚拟局域网）：通过交换机划分逻辑广播域。

3. 网络层（Network Layer）

功能：
- 逻辑寻址（IP地址） 和 路由选择（决定数据包传输路径）。
- 实现不同网络间的互联（如互联网）。
关键设备：路由器（Router）。
协议：IP、ICMP、ARP、RIP、OSPF、BGP。
重要概念：
- IP地址分类：IPv4（如 192.168.1.1）、IPv6（如 2001:db8::1）。
- 子网划分与CIDR：如 192.168.1.0/24 表示前24位为网络号。
- 路由协议：静态路由 vs 动态路由（RIP、OSPF）。

4. 传输层（Transport Layer）

功能：
- 提供端到端（进程到进程）的可靠或不可靠数据传输。
- 流量控制（防止发送方淹没接收方）和 拥塞控制（防止网络过载）。
协议：
- TCP（传输控制协议）：面向连接、可靠传输（如网页浏览）。
- UDP（用户数据报协议）：无连接、高效传输（如视频流）。
重要概念：
- 端口号：标识应用程序（如HTTP用80，DNS用53）。
- 三次握手（TCP连接建立）：SYN → SYN-ACK → ACK。
- 四次挥手（TCP连接释放）：FIN → ACK → FIN → ACK。

5. 会话层（Session Layer）

功能：建立、管理和终止会话（Session）连接，支持数据同步。
实际应用：远程登录（如SSH）、断点续传。

6. 表示层（Presentation Layer）

功能：
- 数据格式转换（如加密/解密、压缩/解压缩）。
- 确保不同系统间的数据兼容性（如ASCII与Unicode转换）。
实际应用：SSL/TLS加密、JPEG图像编码。

7. 应用层（Application Layer）

功能：为用户提供网络服务接口（如文件传输、电子邮件）。
协议：HTTP、FTP、SMTP、DNS、DHCP。
常见应用：
- HTTP：网页传输（状态码如 404 Not Found）。
- DNS：域名解析（将 www.example.com 转换为IP地址）。

OSI七层模型	TCP/IP四层模型	关键设备	设备作用	典型示例
应用层	应用层	无专用设备	通过软件协议提供服务（如HTTP、FTP）。	浏览器、邮件客户端
表示层	↑	↑	数据格式转换（如加密、压缩）。	SSL加密设备（软硬件结合）
会话层	↑	↑	建立/管理会话连接（如远程登录）。	VPN网关
传输层	传输层	网关（部分功能）	连接不同协议的网络（如TCP与UDP转换）。	四层交换机（基于端口转发）
网络层	网络层	路由器	跨网络路由数据包，基于IP地址寻址，分割广播域。	Cisco路由器、华为AR系列
数据链路层	网络接口层	交换机	基于MAC地址转发帧，分割冲突域。	华为S5700交换机
		网桥	连接两个局域网段，过滤MAC地址。	透明网桥
物理层	↑	集线器	广播转发比特流，所有端口共享冲突域和广播域。	D-Link集线器
		中继器	放大信号，扩展网络传输距离。	光纤中继器

8.广播域和冲突域

1. 冲突域（Collision Domain）

定义：网络中可能发生数据冲突（多个设备同时发送数据导致信号碰撞）的区域。
层级关系：由 物理层和数据链路层 的设备控制。
设备影响：
- 集线器（Hub）：所有端口属于同一个冲突域。
- 交换机（Switch）：每个端口是一个独立的冲突域。

2. 广播域（Broadcast Domain）

定义：网络中能接收同一广播消息（如ARP请求）的所有设备的集合。
层级关系：由 数据链路层和网络层 的设备控制。
设备影响：
- 交换机和集线器：所有端口默认属于同一个广播域。
- 路由器（Router）：每个接口属于不同的广播域。

设备/层级	所在层	分割冲突域	分割广播域	典型应用
集线器（Hub）	物理层	❌	❌	小型局域网（已淘汰）
交换机（Switch）	数据链路层	✔️（每个端口）	❌（默认）	企业局域网（通过VLAN分割广播域）
路由器（Router）	网络层	✔️（每个接口）	✔️（每个接口）	连接不同网络（如互联网接入）

2.TCP/IP四层模型

1. 应用层（Application Layer）

功能：直接面向用户或应用程序，提供具体的网络服务。
核心协议：
- HTTP/HTTPS：网页浏览（端口80/443）。
- FTP：文件传输（上传端口20/控制端口21）。
- SMTP/POP3/IMAP：电子邮件发送与接收。
- DNS：域名解析（端口53）。
- DHCP：动态IP地址分配（端口67/68）。
典型设备：无专用硬件，由软件实现（如浏览器、邮件客户端）。

2. 传输层（Transport Layer）

功能：提供进程到进程的通信，确保数据完整性和传输效率。
核心协议：
- TCP：面向连接、可靠传输（三次握手、流量控制、拥塞控制）。
  典型应用：网页加载（HTTP）、文件下载（FTP）。
- UDP：无连接、高效传输（无重传机制）。
  典型应用：视频流（如Zoom）、DNS查询。
关键概念：
- 端口号：标识应用程序（如HTTP用80，DNS用53）。
- 数据单元：TCP称为“段（Segment）”，UDP称为“数据报（Datagram）”。

3. 网络层（Internet Layer）

功能：实现跨网络的数据包路由和逻辑寻址。
核心协议：
- IP：无连接协议，负责数据包的路由与转发（IPv4/IPv6）。
- ICMP：网络诊断（如 ping、tracert）。
- ARP：将IP地址解析为MAC地址。
- RARP：反向地址解析（已淘汰，由DHCP取代）。
典型设备：路由器（Router）、三层交换机。

4. 网络接口层（Network Interface Layer）

功能：处理物理介质上的数据传输，包括帧封装和本地网络寻址。
核心协议：
- Ethernet：局域网通信（基于MAC地址）。
- PPP：点对点通信（如拨号上网）。
- Wi-Fi（IEEE 802.11）：无线局域网标准。
典型设备：
- 数据链路层：交换机（Switch）、网桥（Bridge）。
- 物理层：集线器（Hub）、网卡（NIC）、光纤调制解调器。

TCP/IP四层模型	对应OSI层	核心功能
应用层	应用层 + 表示层 + 会话层	提供用户接口和网络服务（如文件传输、邮件收发）。
传输层	传输层	实现端到端通信，提供可靠或不可靠的数据传输。
网络层	网络层	负责逻辑寻址（IP地址）和路由选择（跨网络传输数据包）。
网络接口层	数据链路层 + 物理层	处理物理介质上的数据传输（帧封装、MAC地址寻址）。

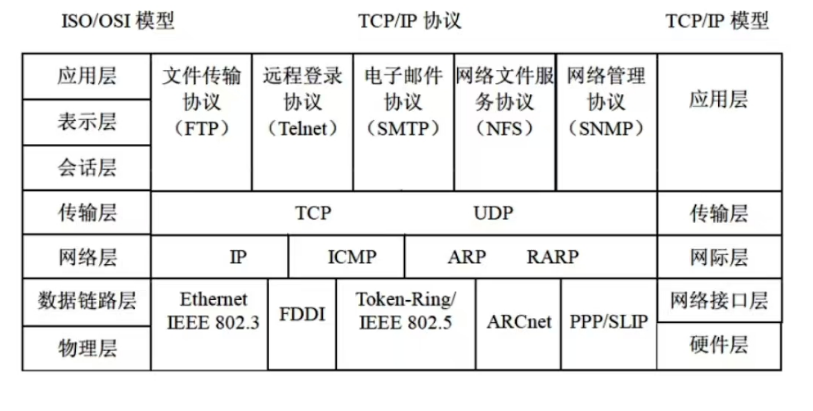

3.协议族

二、网络层核心协议

协议	功能	关键特点
IP	逻辑寻址、路由选择、数据包分片与重组	无连接、不可靠（依赖上层协议补充可靠性），支持IPv4(32位)和IPv6（128位）
ICMP	网络诊断与错误报告（如`ping`、`tracert`）	封装在IP数据包中，用于传输控制信息（如目标不可达、超时）
ARP	将IP地址解析为MAC地址（局域网通信必需）	广播请求、单播响应，维护本地ARP缓存表
RARP	通过MAC地址反向解析IP地址（已被DHCP取代）	历史协议，实际中极少使用
路由协议	动态管理路由表，优化网络路径	静态路由（手动配置） vs 动态路由（RIP、OSPF、BGP）

IPv4地址分类

类别	地址范围（首字节）	网络位/主机位	默认子网掩码	最大网络数	最大主机数	用途	私有地址范围
A类	`1.0.0.0` - `126.255.255.255`	8位网络 / 24位主机	`255.0.0.0`	126 (2⁷−2)	16,777,214 (2²⁴−2)	超大型网络（ISP、国家级）	`10.0.0.0` - `10.255.255.255`
B类	`128.0.0.0` - `191.255.255.255`	16位网络 / 16位主机	`255.255.0.0`	16,384 (2¹⁴)	65,534 (2¹⁶−2)	中型网络（企业、校园）	`172.16.0.0` - `172.31.255.255`
C类	`192.0.0.0` - `223.255.255.255`	24位网络 / 8位主机	`255.255.255.0`	2,097,152 (2²¹)	254 (2⁸−2)	小型网络（家庭、办公室）	`192.168.0.0` - `192.168.255.255`
D类	`224.0.0.0` - `239.255.255.255`	不划分网络与主机	无	无	无	多播通信（组播）	无私有地址
E类	`240.0.0.0` - `255.255.255.255`	保留	保留	保留	保留	实验和研究用途	无私有地址

1. 子网划分计算

题目：将 192.168.1.0/24 划分为4个子网，求子网掩码和每个子网的地址范围。
解析：

需4个子网 → 借用2位主机位（2²=4）。
子网掩码：255.255.255.192（/26）。
子网范围：
- 子网1：192.168.1.0~63
- 子网2：192.168.1.64~127
- 子网3：192.168.1.128~191
- 子网4：192.168.1.192~255

2. 协议功能判断

题目：以下哪个协议用于跨网络路由数据包？
A. ARP B. IP C. ICMP D. UDP
答案：B
解析：IP协议负责逻辑寻址和路由选择，ARP用于MAC解析，ICMP用于网络诊断，UDP是传输层协议。

3. IPv6地址类型

题目：IPv6地址 fe80::1a2b:3c4d:5e6f 属于哪种类型？
A. 全局单播 B. 链路本地 C. 任播 D. 组播
答案：B
解析：fe80::/10 是链路本地地址前缀，用于本地网络通信。

三、传输层核心协议

TCP协议
- 特点：可靠传输、连接管理、差错校验和重传、流量控制、拥塞控制、端口寻址，其中流量控制采用的是:可变大小的滑动窗口协议。

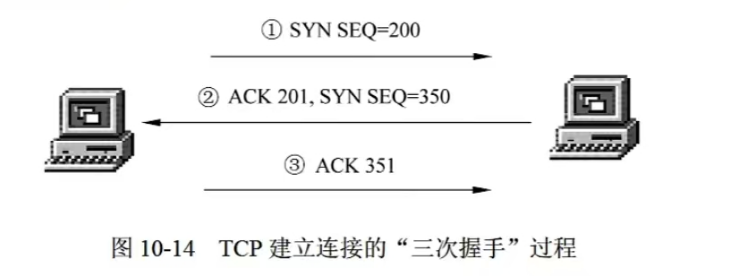

- 三次握手：SYN → SYN-ACK → ACK（建立连接）。
- 四次挥手：FIN → ACK → FIN → ACK（释放连接）。
UDP协议
- 特点：无连接、不可靠、高效，适用于实时应用（视频会议、DNS查询）。
- 对比TCP：UDP包头简单（仅8字节），无流量控制。
- VOIP允许某种程度上的数据丢失,采用不可靠的传输层协议UDP。

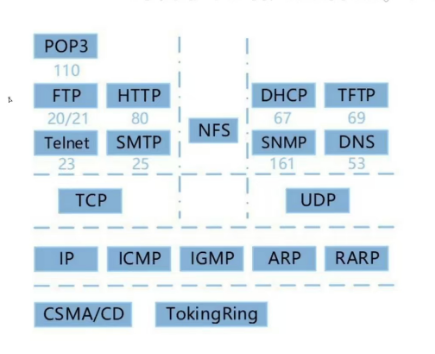

四、应用层协议

HTTP/HTTPS
- HTTP状态码：200 OK、404 Not Found、503 Service Unavailable。
- HTTPS = HTTP + SSL/TLS，默认端口443。
DNS
域名解析过程（递归查询与迭代查询），记录类型（A、CNAME、MX）。
FTP
端口：控制端口21，数据端口20（主动模式）。
电子邮件协议
SMTP（发邮件，端口25）、POP3（收邮件，端口110）、IMAP（端口143）。
DHCP(动态主机配置协议)

DHCP 协议的功能是:集中的管理、分配IP地址，使网络环境中的主机动态的获得IP 地址、Gateway 地址、DNS 服务器地址等信息，并能够提升地址的使用率。
DHCP 客户端可以从 DHCP 服务器获得本机 IP 地址、DNS 服务器地址、DHCP 服务器地址和默认网关的地址等。
Windows 无效地址:169.254.X.X
Linux无效地址:0.0.0.0
169.254.X.X是 Windows 系统在 DHCP 信息租用失败时自动给客户机分配的 IP 地

五、网络设备与拓扑

常见设备
- 集线器（物理层）、交换机（数据链路层，MAC地址表）、路由器（网络层，IP寻址）。
VLAN（虚拟局域网）
- 逻辑划分广播域，基于端口或MAC地址。
NAT（网络地址转换）
- 私有IP ↔ 公有IP转换（如 192.168.x.x 转换为公网IP）。

六、网络安全

加密算法
- 对称加密（AES、DES） vs 非对称加密（RSA、ECC）。
- 数字签名：用私钥加密哈希值，验证数据完整性。
防火墙
- 包过滤防火墙、应用层网关（代理防火墙）。
常见攻击
- DDoS（分布式拒绝服务）、ARP欺骗、SQL注入。

七、Windows命令

ipconfig/release:DHCP 客户端手工释放IP 地址
ipconfig/flushdns:清除本地 DNS 缓存内容
ipconfig/displaydns:显示本地 DNS 内容
ipconfig/registerdns:DNS 客户端手工向服务器进行注册
ipconfig:显示所有网络适配器的IP地址、子网掩码和缺省网关值
ipconfig/al:显示所有网络适配器的完整 TCP/IP 配置信息，包括 DHCP 服务是否已启动ipconfig/renew:DHCP 客户端手工向服务器刷新请求(重新申请IP 地址)
