Open CASCADE学习|管道壳体生成

news 来源：原创 2025/5/11 10:14:53

一、引言

在计算机辅助设计（CAD）和计算机图形学领域，OpenCASCADE 是一款功能强大的开源 3D 建模库。它提供了丰富的几何和拓扑建模工具，其中管道壳体（Pipe Shell）生成是其重要功能之一。管道壳体广泛应用于各种场景，如机械设计中的管道建模、建筑信息模型（BIM）中的管道系统等。本文将详细介绍基于 OpenCASCADE 的管道壳体生成原理及代码实现。

二、原理概述

（一）管道壳体概念

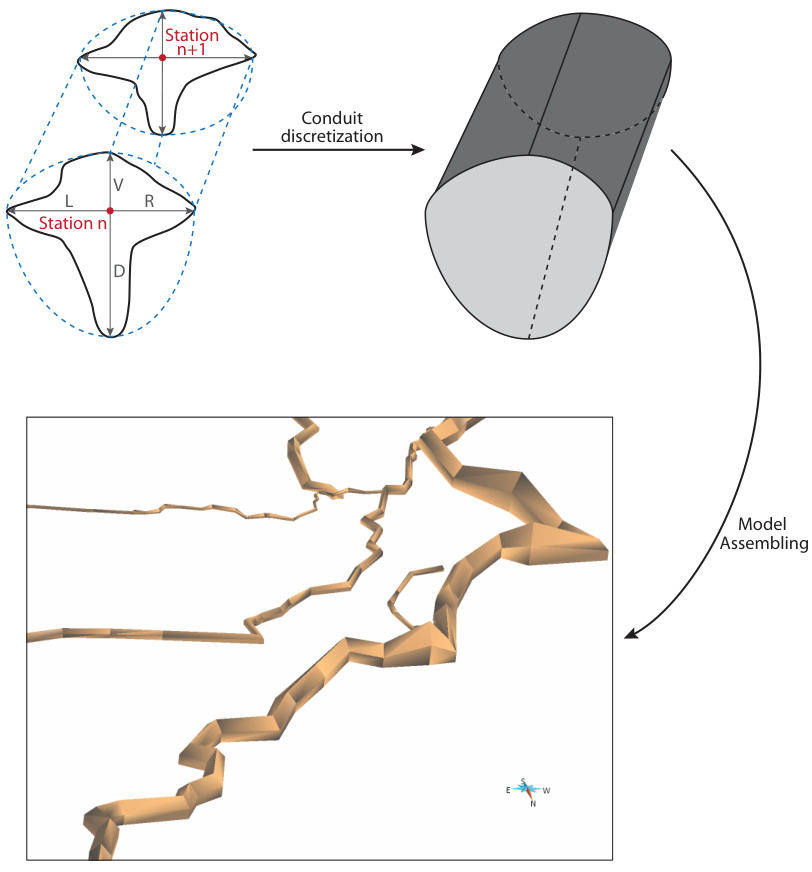

管道壳体是由一系列截面沿着脊线（Spine）移动而形成的几何体。脊线定义了管道的路径，而截面决定了管道在各个位置的形状。在 OpenCASCADE 中，可以灵活地定义脊线和截面，并通过各种参数控制管道壳体的生成效果。

（二）关键算法

线框构建 ：通过将多个边连接成线框，形成管道的脊线或其他几何路径。
截面定义 ：可以使用基本几何形状（如圆、矩形等）或复杂曲线作为截面。
规律应用 ：在管道壳体生成过程中，可以应用各种规律（Law），如线性规律、复合规律等，用于控制截面在脊线上的缩放、旋转等变化。

三、代码实现

以下是基于 OpenCASCADE 的管道壳体生成的完整代码，并对其关键部分进行详细解释。

#include <BRepOffsetAPI_MakePipeShell.hxx>
#include <BRepBuilderAPI_MakeWire.hxx>
#include <BRepBuilderAPI_MakeEdge.hxx>
#include <BRepBuilderAPI_MakeVertex.hxx>
#include <BRepPrimAPI_MakePrism.hxx>
#include <gp_Pnt.hxx>
#include <gp_Dir.hxx>
#include <gp_Ax2.hxx>
#include <gp_Circ.hxx>
#include <TopoDS_Shape.hxx>
#include <TopoDS_Vertex.hxx>
#include <TopoDS_Wire.hxx>
#include <TopTools_ListOfShape.hxx>
#include <Law_Function.hxx>
#include <Law_Linear.hxx>
#include <Standard_Handle.hxx>
#include <iostream>
#include"Viewer.h"  // 假设有一个自定义的查看器类 Viewer 用于显示几何模型int main() {// 步骤 1：创建正方形脊线BRepBuilderAPI_MakeWire mkWire;mkWire.Add(BRepBuilderAPI_MakeEdge(gp_Pnt(0, 0, 0), gp_Pnt(0, 10, 0)).Edge());mkWire.Add(BRepBuilderAPI_MakeEdge(gp_Pnt(0, 10, 0), gp_Pnt(10, 10, 0)).Edge());mkWire.Add(BRepBuilderAPI_MakeEdge(gp_Pnt(10, 10, 0), gp_Pnt(10, 0, 0)).Edge());mkWire.Add(BRepBuilderAPI_MakeEdge(gp_Pnt(10, 0, 0), gp_Pnt(0, 0, 0)).Edge());if (!mkWire.IsDone()) {std::cerr << "无法创建脊线" << std::endl;return 1;}// 步骤 2：创建管道壳体构建器BRepOffsetAPI_MakePipeShell pipeShell(mkWire.Wire());pipeShell.SetMode(Standard_False);pipeShell.SetTolerance(1.0e-4, 1.0e-4, 1.0e-2);// 步骤 3：创建圆形截面gp_Ax2 axis(gp_Pnt(0, 0, 0), gp_Dir(1, 0, 0));BRepBuilderAPI_MakeEdge mkCircEdge(gp_Circ(axis, 1.0));BRepBuilderAPI_MakeWire mkProfileWire;mkProfileWire.Add(mkCircEdge.Edge());TopoDS_Shape profile = mkProfileWire.Wire();// 步骤 4：添加截面到管道壳体构建器pipeShell.Add(profile);TopoDS_Vertex location = BRepBuilderAPI_MakeVertex(gp_Pnt(0, 0, 0));pipeShell.Add(profile, location);// 步骤 5：设置缩放规律Handle(Law_Linear) law = new Law_Linear();law->Set(0, 1, 1, 0.5);pipeShell.SetLaw(profile, law);// 步骤 6：设置其他参数pipeShell.SetMaxDegree(3);pipeShell.SetMaxSegments(5);pipeShell.SetForceApproxC1(Standard_True);pipeShell.SetTransitionMode(BRepBuilderAPI_Transformed);// 步骤 7：构建管道壳体pipeShell.Build();if (!pipeShell.IsDone()) {std::cerr << "管道构建失败" << std::endl;return 1;}if (pipeShell.IsReady()) {BRepBuilderAPI_PipeError status = pipeShell.GetStatus();std::cout << "构建状态: " << status << std::endl;}// 步骤 8：检查是否创建实体Standard_Boolean isSolid = pipeShell.MakeSolid();if (isSolid) {std::cout << "成功创建实体" << std::endl;} else {std::cout << "实体创建失败，生成壳体" << std::endl;}// 步骤 9：可视化显示Viewer vout(50, 50, 500, 500);vout << pipeShell;vout.StartMessageLoop();return 0;
}

四、代码解析

（一）脊线创建

使用 BRepBuilderAPI_MakeWire 和 BRepBuilderAPI_MakeEdge 类构建正方形脊线。通过依次添加四条边（每条边由两个顶点确定）来形成闭合的正方形线框。在添加边后，检查线框是否构建成功，确保后续操作的正确性。

（二）管道壳体构建器初始化

利用构建好的正方形线框初始化管道壳体构建器 BRepOffsetAPI_MakePipeShell，并设置模式（SetMode）和公差范围（SetTolerance）。其中，模式参数为 Standard_False 表示使用默认模式，公差范围用于控制几何计算的精度。

（三）截面定义

定义一个坐标轴 gp_Ax2，其原点在（0,0,0），方向向量为（1,0,0）。基于此坐标轴创建一个半径为 1.0 的圆，然后通过 BRepBuilderAPI_MakeEdge 和 BRepBuilderAPI_MakeWire 将圆转换为边和线框，作为管道的截面形状 profile。

（四）截面添加

将截面添加到管道壳体构建器中，包括直接添加截面以及将截面添加到特定位置（由顶点 location 确定的位置，这里位置为原点）。

（五）规律设置

创建一个线性规律 Law_Linear 对象 law，通过 Set 方法定义其参数，使截面在管道起点处的缩放比例为 1，在终点处的缩放比例为 0.5。然后将该规律设置给截面 profile，从而实现截面沿脊线的缩放变化。

（六）其他参数设置

最大次数和最大线段数 ：通过 SetMaxDegree 和 SetMaxSegments 方法设置最大次数和最大线段数，用于控制管道壳体的复杂度和生成质量。
强制近似 C1 连续性 ：调用 SetForceApproxC1 方法并设置参数为 Standard_True，强制近似 C1 连续性，以提高管道壳体表面的平滑度。
转换模式设置 ：使用 SetTransitionMode 方法设置转换模式为 BRepBuilderAPI_Transformed，控制截面在脊线上的转换方式。

（七）管道壳体构建与检查

调用 pipeShell.Build() 方法开始构建管道壳体。构建完成后，检查是否构建成功，若失败则输出错误信息并返回。如果管道壳体准备好（IsReady 返回 True），则获取其构建状态并输出。

（八）实体创建检查

尝试将管道壳体转换为实体，通过 MakeSolid 方法检查是否成功创建实体。若成功，则输出成功信息；否则，输出失败信息并说明生成的是壳体。

（九）可视化显示

创建一个自定义的 Viewer 对象 vout，设置其窗口大小和位置等参数，并将构建好的管道壳体 pipeShell 添加到查看器中。最后启动消息循环，以显示几何模型。

五、总结

通过上述代码实现，我们详细介绍了基于 OpenCASCADE 的管道壳体生成过程。从脊线和截面的创建，到规律的设置和管道壳体的构建，再到实体创建检查和可视化显示，每一步都体现了 OpenCASCADE 强大的几何建模能力。掌握这些原理和方法，可以为各种复杂的 3D 模型设计和开发提供有力支持，满足不同领域的建模需求。在实际应用中，可以根据具体需求灵活调整脊线形状、截面类型和规律参数等，以生成符合要求的管道壳体模型。
