Cadence学习笔记之---导入PCB板框、网表
目录
01 | 引 言
02 | 环境描述
03 | 导入PCB板框
04 | 自画PCB板框
05 | 导入PCB网表
06 | 总 结
01 | 引 言
在上一篇小记中讲述了创建PCB工程的操作步骤、PCB工程中的类与子类，以及Cadence颇具特色的颜色管理器。
本篇小记主要记述如何导入PCB板框、自画板框，以及怎样导入网表；
上一期参考文章：
《Cadence学习笔记之---PCB工程创建、类与子类、颜色管理器介绍》；
02 | 环境描述

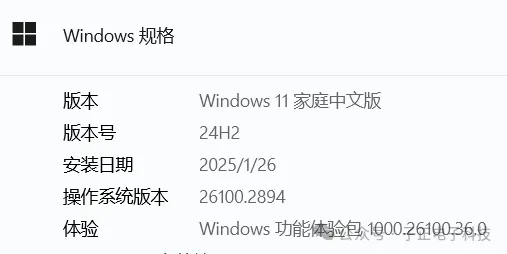

操作系统：Win 11；

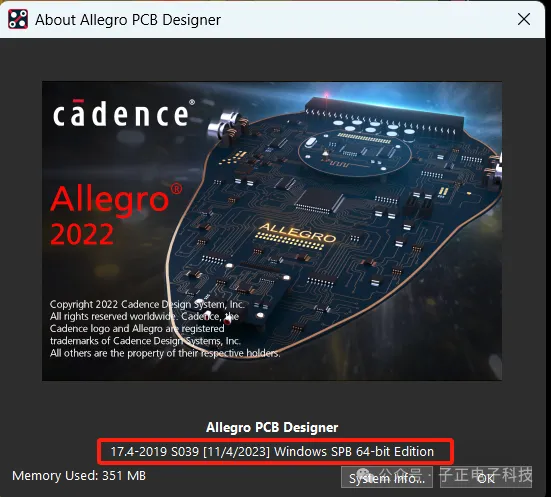

软件版本：Allegro Cadence 17.4 (备注：已打补丁)；
软件配置：默认设置； (备注：无安装任何插件)；
03 | 导入PCB板框
在实际项目中，板框基本都是在结构工程师完成结构设计后提供给我们的二维CAD文件，然后按照这个CAD文件设定PCB的实际尺寸；
这样做能确保PCB可以精准的嵌入外壳结构中，不会出现PCB的尺寸过大或过小，导致PCB与结构不匹配的低级错误。
接下来，开始讲述导入板框的流程：

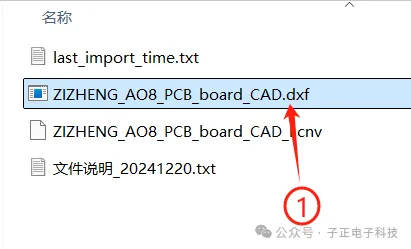

<1>、首先，获得板框的二维CAD文件，类型为 .dxf 文件；(如果大家需要的话可以留言置1，后面会增加一期，专门讲解如何使用Auto CAD软件制作板框)

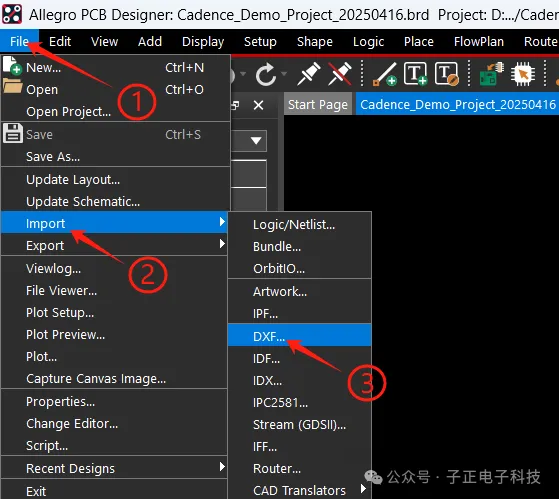

<1><2><3>、按照此顺序打开导入板框界面；

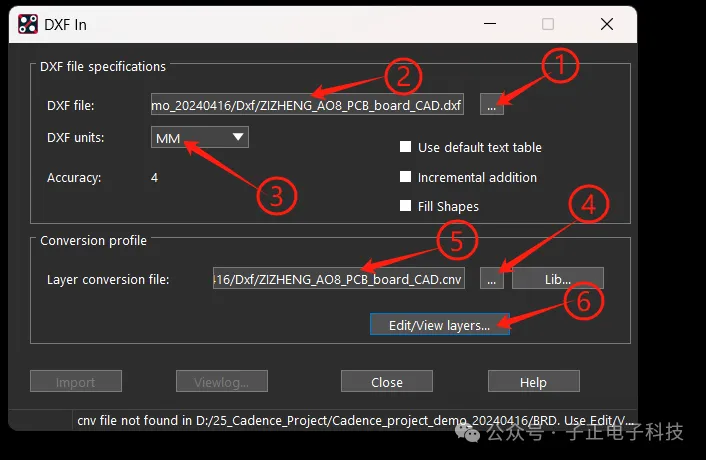

<1>、打开 .dxf 文件所在路径，选中需要导入的文件；
<2>、打开.dxf 文件后会显示文件的名称；
<3>、选择.dxf 文件的单位；(注意这里是选择.dxf文件单位，不是PCB的单位，我这的dxf文件设计单位是mm，所以选择mm)
<4>、选择创建.cnv转换转换文件；(路径选择与dxf文件一致，名称与dxf文件名称一致即可)
<5>、转换文件创建路径、名称输入无误后会在此处显示；
<6>、编辑层，即导入层；(CAD文件一般是由多个图层组成，我们只需要导入板框所在的图层，所以需要进行选择)

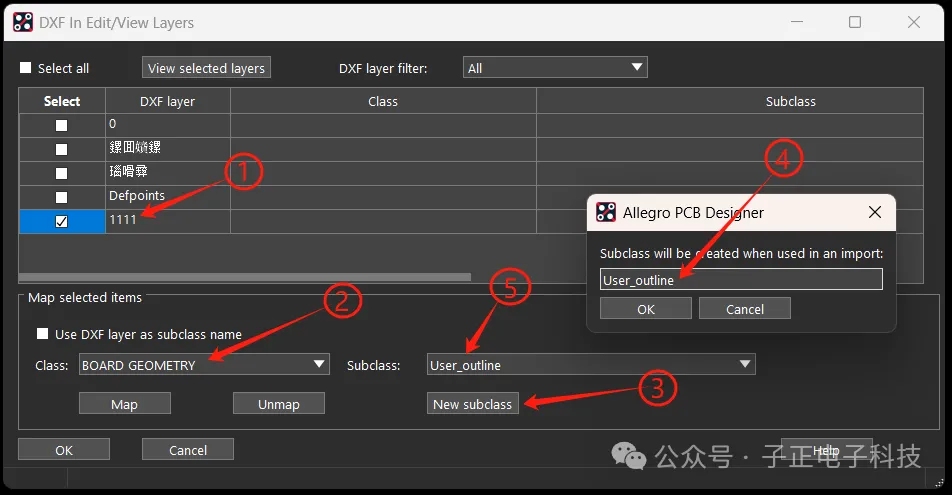

<1>、选择板框所在的图层；(在我的dxf文件中，板框在1111图层中，所以勾选1111)
<2>、选择导入Board Geometry类；(在之前的文章讲过，Cadence的板框在Board Geometry类的Design_Outline小类中)
<3>、选择创建一个新的子类；(之所以要创建一个自定义的子类，是因为我们的图层中不止有板框，可能还有定位孔，而定位孔与板框在Cadence中是在不同的子类中，如果直接导入，会报错)
<4>、新的子类命名为User_Outline；
<5>、创建成功后，会在此处显示子类名称；

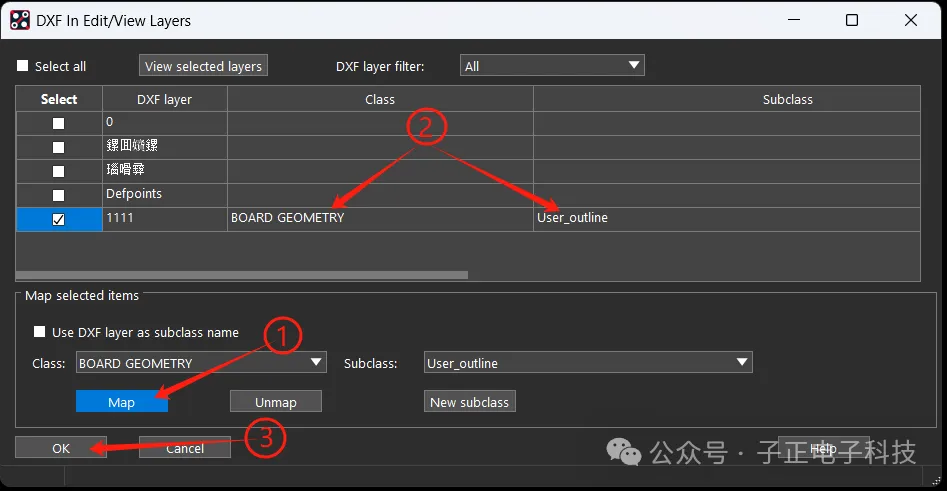

<1>、选择Map，进行类映射；
<2>、此处就是将dxf图层映射到我们创建的自定义子类中；
<3>、确认无误后，点击OK即可；

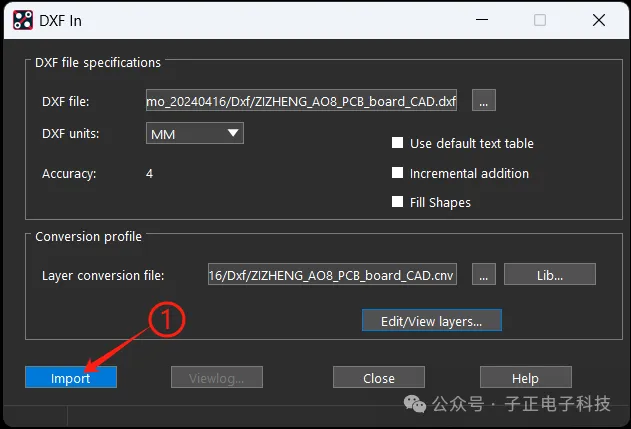

<1>、此时会退回到之前的窗口，点击Import导入；

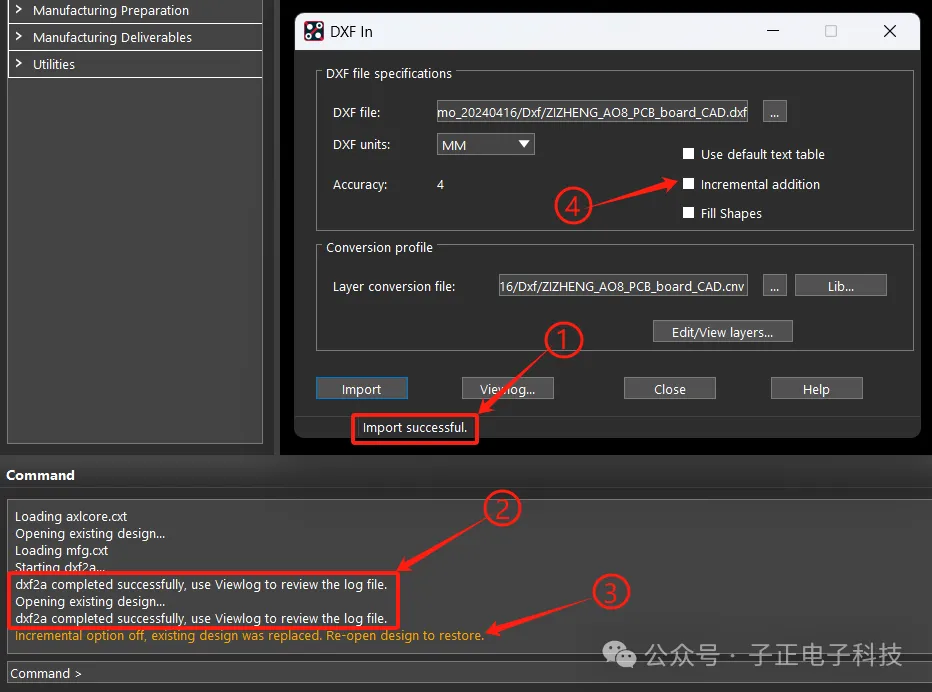

<1>、导入成功后，会在此处有成功提示；
<2>、命令行窗口也会显示创建完成的信息；
<3>、这里的警告是指没有勾选增量选项；(原因是在演示之前我已经导入过一遍，如果重复导入，需要勾选上增量选项)
<4>、当导入之后还需要修改，重新导入就要勾选上增量选项，否则会出现<3>中的警告；

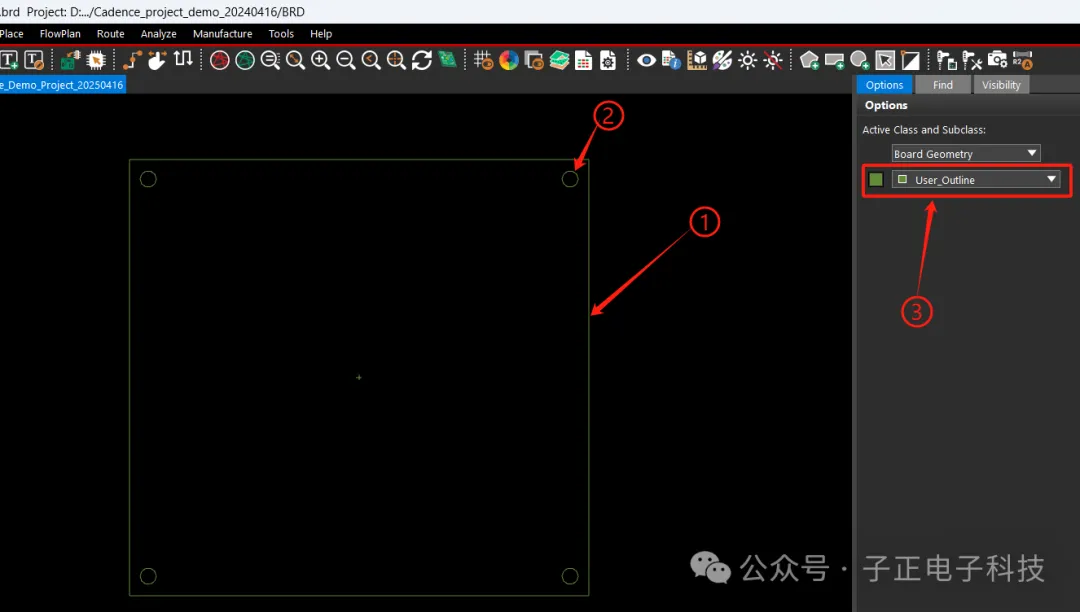

<1>、板框；
<2>、机械孔，即定位孔；
<3>、可以看的此时板框和机械孔全部都在我们创建的子类中；

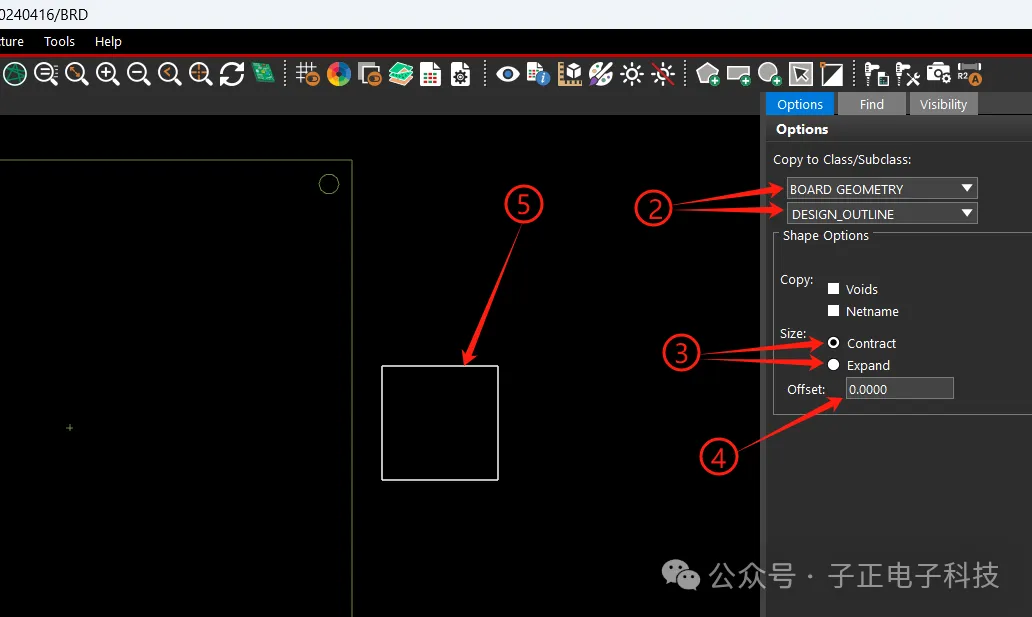

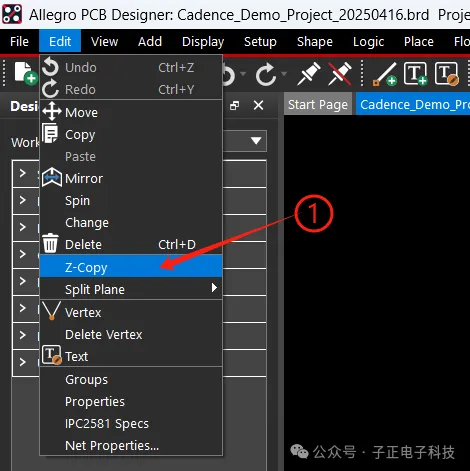

<1>、类拷贝命令；(我们可以使用这个命令将任意元素拷贝到目标类中，这里我们将用来拷贝板框和机械孔)
<2>、选择目标类；(这里我们想要将板框拷贝到Design_Outline子类中，所以就要选择Design_Outline子类)
<3>、缩小或扩大；
<4>、缩小或扩大的尺寸，单位是PCB设计单位；(这里的工程单位是mil，所以如果设置为10，那么就是按照当前尺寸缩小10mil)
<5>、在编辑窗口中，点击鼠标左键不要松开，就会出现白色的选择范围，范围内的元素都将被拷贝；

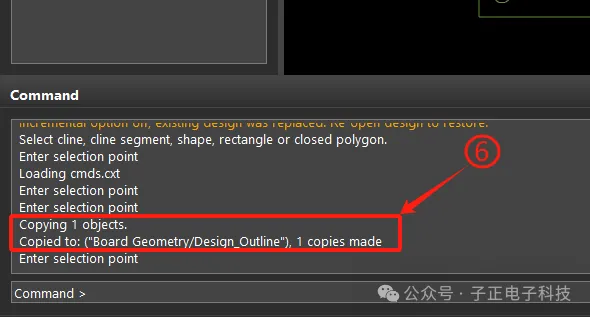

<6>、拷贝成功后，会在命令行中显示，拷贝到哪个子类中；

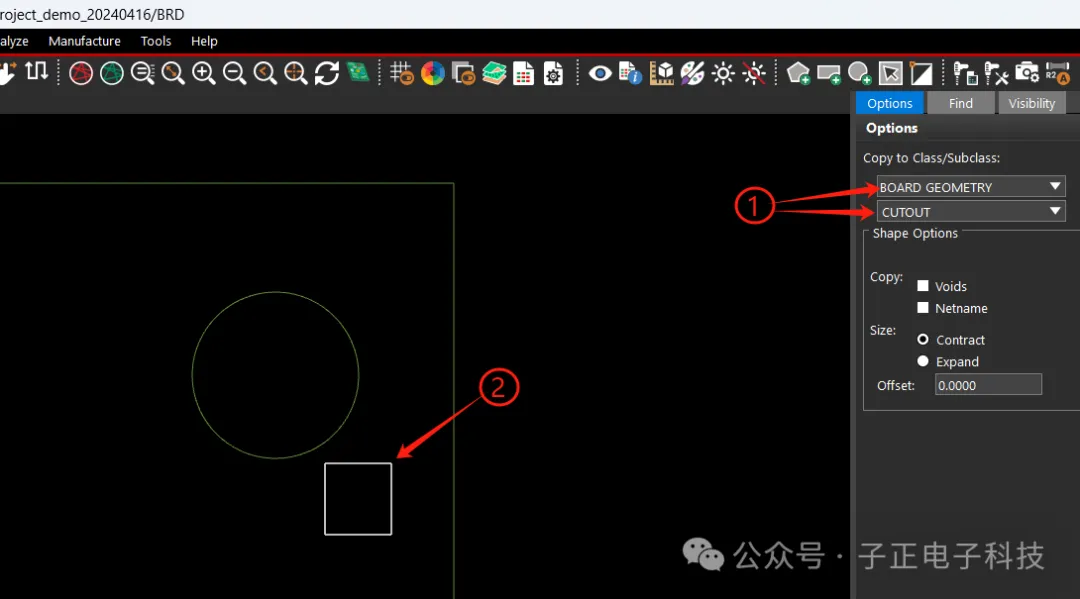

<1>、同理，需要将机械孔拷贝到CUTOUT子类中，所以选择CUTOUT子类；
<2>、分别框选需要拷贝的机械孔；

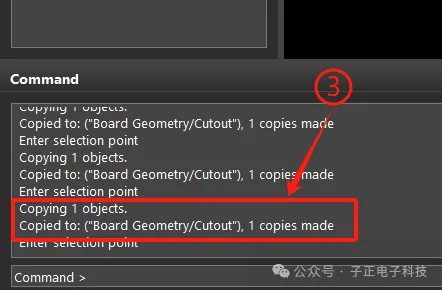

<3>、拷贝成功后会在命令行显示拷贝信息；

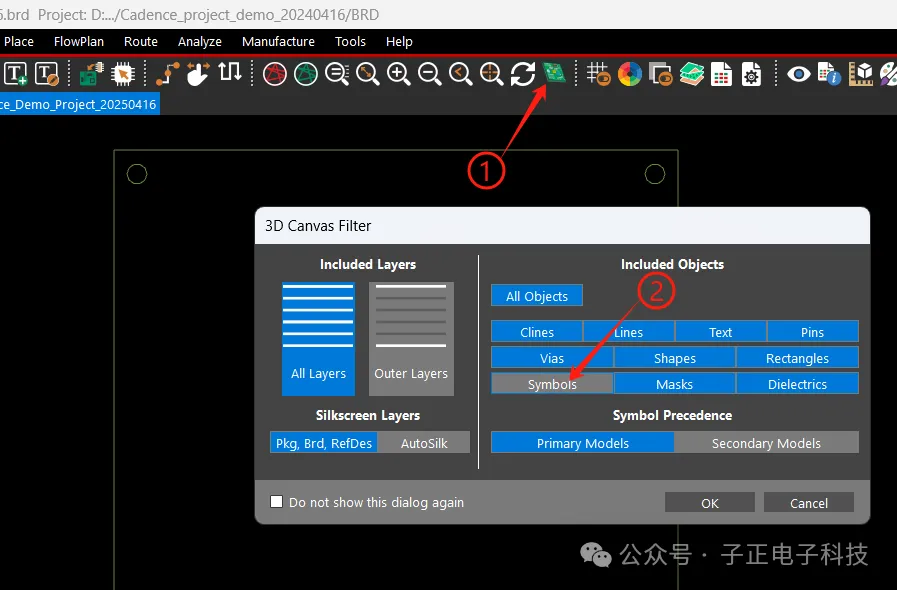

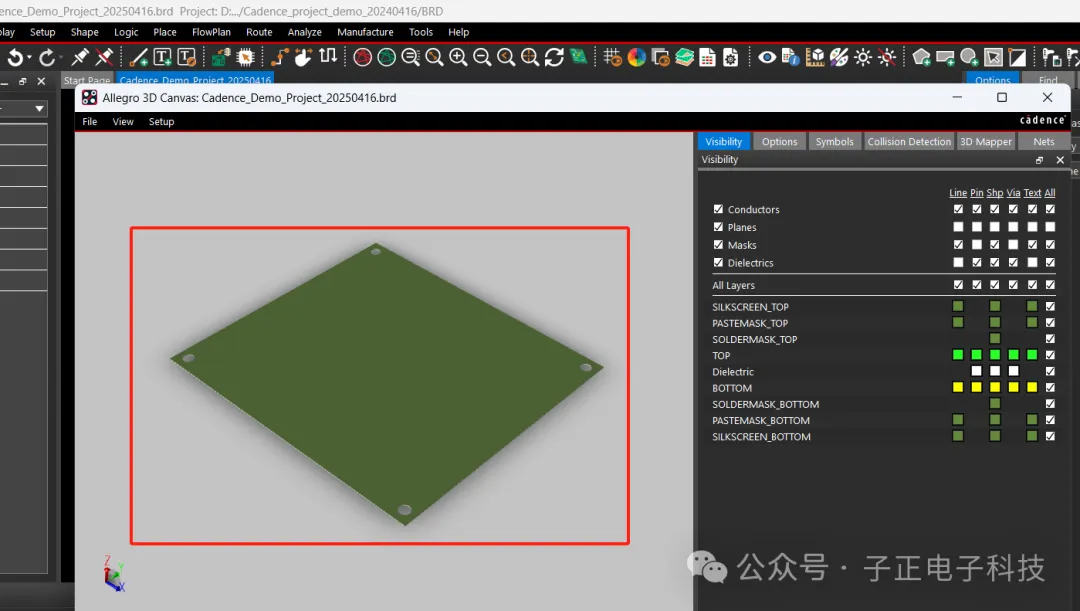

<1>、打开PCB 3D预览；
<2>、去掉不需要显示的3D封装；
至此Cadence板框导入就完成了！
板框导入之后一定要进行预览，看看是不是符合我们的需求，如果和需求不一致就需要进行修改，在前期把问题解决掉。
04 | 自画PCB板框
那如果我们是极客，自己想做一些DIY的硬件，没有人帮我们设计结构，更没有现成的dxf文件，怎么办？
答：我们自己画。
Cadence自画板框更简单，但是一些细节稍微麻烦一下，比如PCB倒角，没有CAD那么方便。

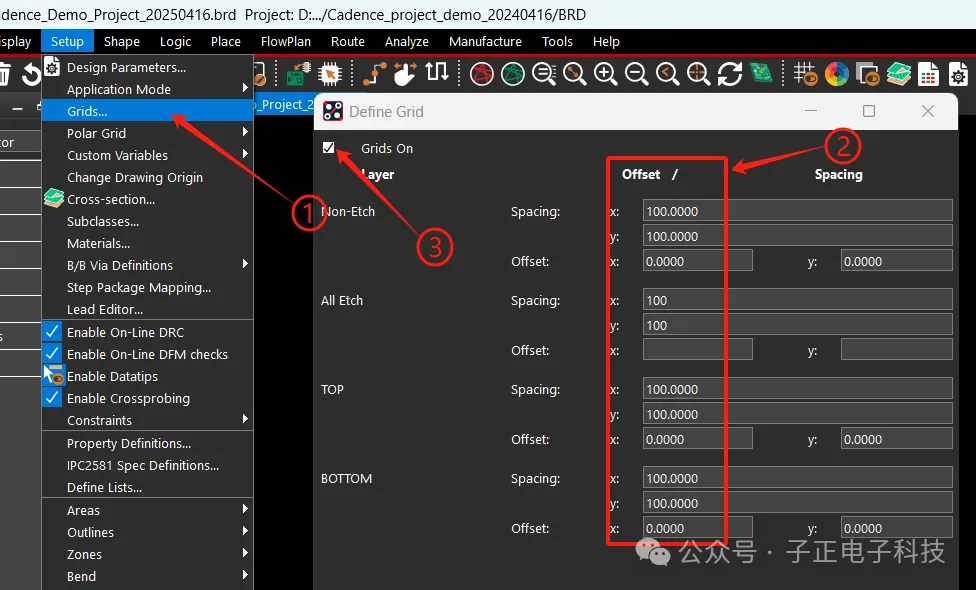

<1>、打开格栅设置；
<2>、将格栅间距修改的大一些；
<3>、开启格栅；
之所以在画板框之前打开格栅，这样是方便我们定位，根据坐标来画板框，这种方式比使用Cadence的命令行来的更简单；

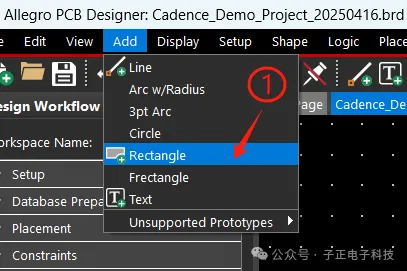

<1>、选择画矩形工具；

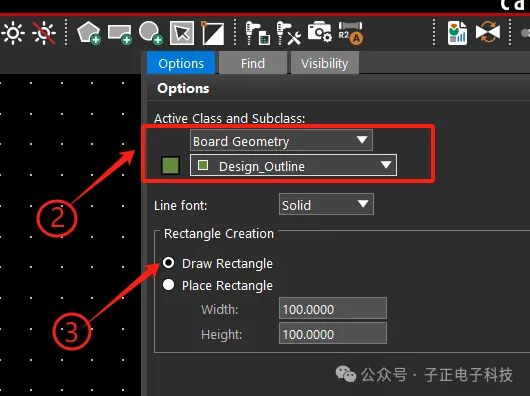

<2>、选择板框所在的Design_Outline；(需要在哪个子类中添加元素，就选择对应的子类即可)
<3>、选择画矩形；

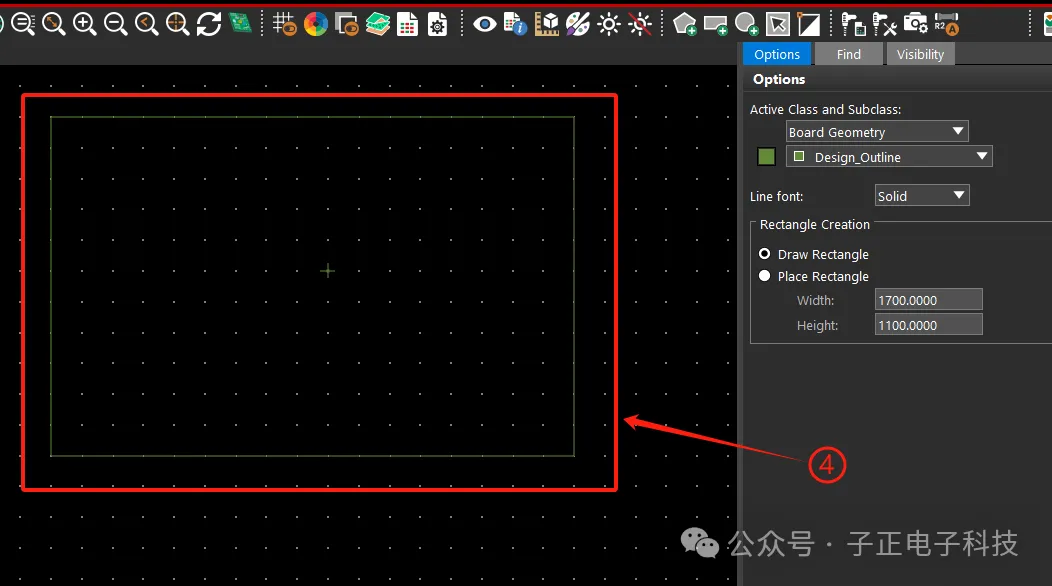

<4>、根据自己的需求画出PCB的范围；

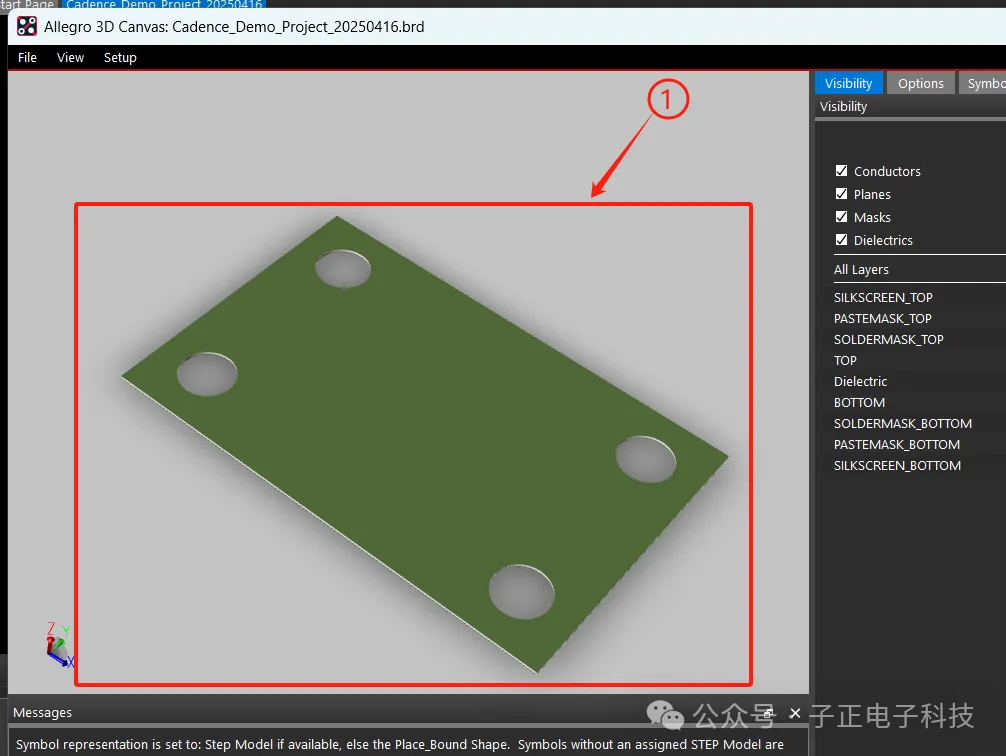

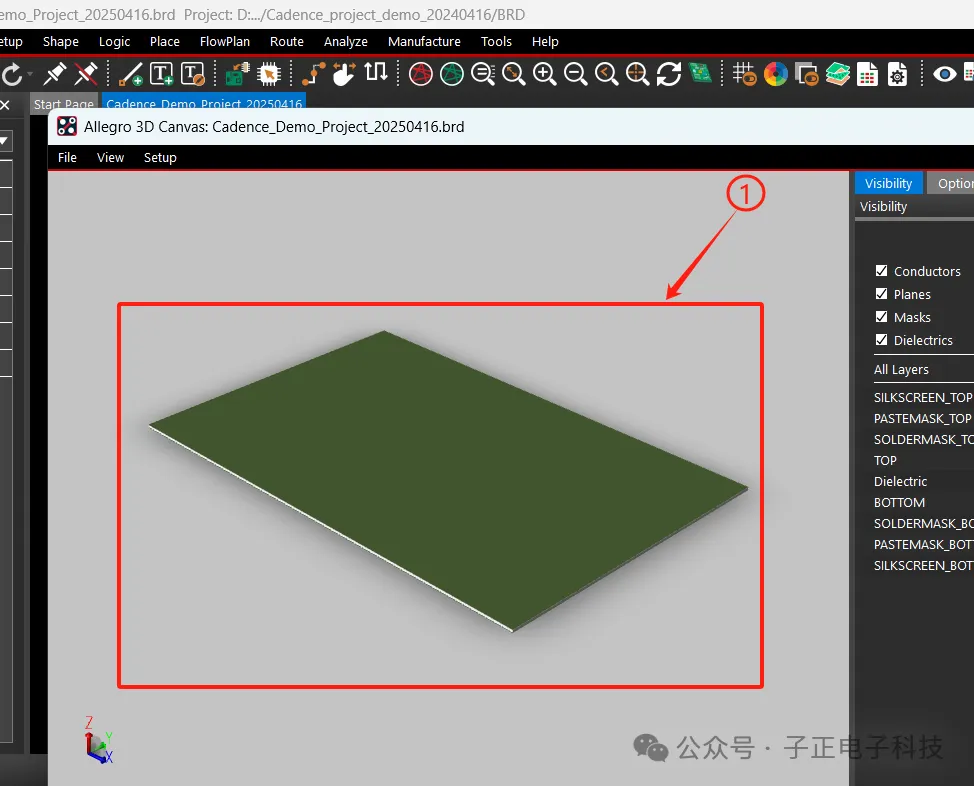

<1>、参考导入板框流程中的操作，进行PCB预览，此时可以看见PCB已经有了板框；

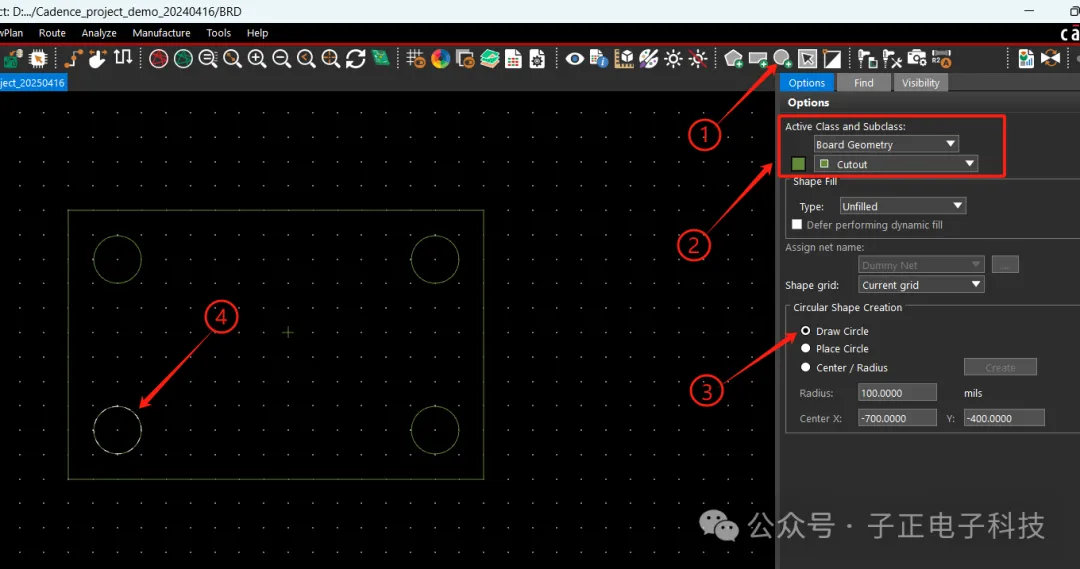

<1>、选择画范围圆工具；
<2>、选择CUTOUT子类；(这里我们是想画机械孔，所以选择CUTOUT)
<3>、选择画圆；
<4>、在我们需要开机械的位置画出机械孔的范围；
<1>、进行PCB预览，可以看到机械孔已经添加到PCB中；
这里自画板框只是做一个简单的演示，其它的细节可以再按照需要自行深入研究；
就我的经验来说，还是使用CAD画板框更标准一些，作为一个极客，我也会做一些自己的产品，那么自然也就需要结构设计，当设计完结构后，顺手导出dxf文件。
05 | 导入PCB网表
当板框导入成功后，就需要导入之前生成的网表；
关于网表生成可以参考这篇文章：《Cadence学习笔记之---网表、BOM清单生成》；

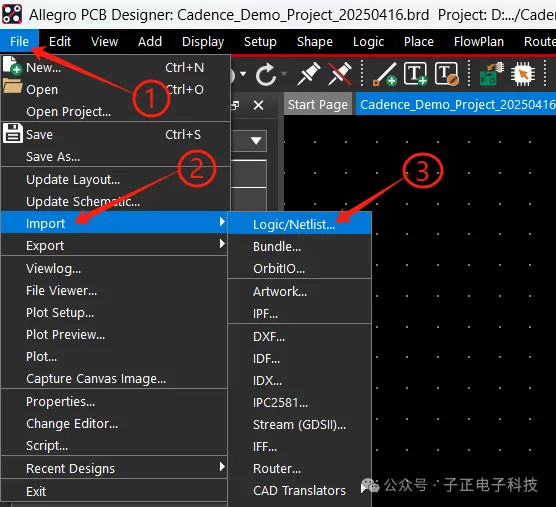

<1><2><3>、打开网表导入窗口；

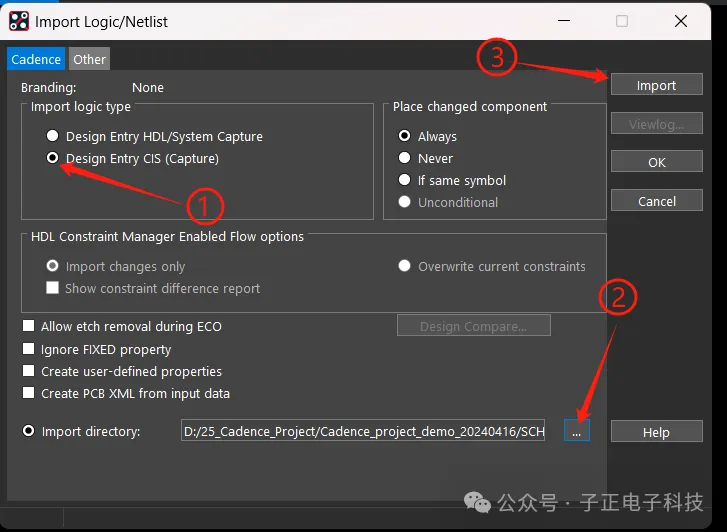

<1>、选择Design Entry CIS；(这么选是因为我们使用CIS设计的原理图)
<2>、打开网表所在的路径
<3>、导入生成后的网表；

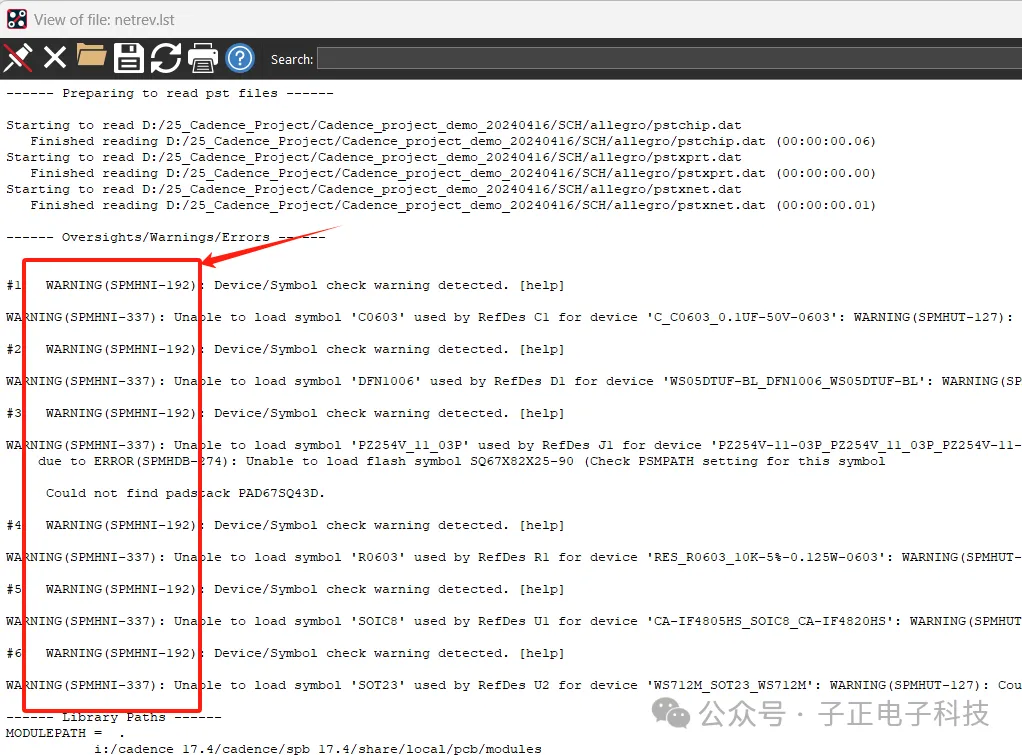

<1>、如果网表有问题，就会立即弹窗显示当前的网表有什么样的问题，按照问题进行修改；

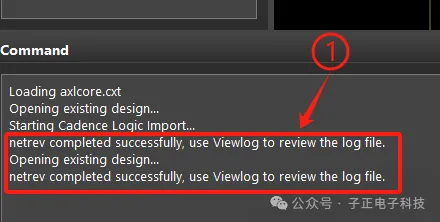

<1>、如果网表无误，命令行窗口会显示操作完成的信息；
至此，网表导入完成。
06 | 总 结
回过头来看，不管是板框导入还是自画板框，亦或是导入网表，操作都不难，也不难理解，只需要多操作几遍，假以时日，就可以熟练掌握；
如果大家有需要，留言置1，会专门出一期文章，讲述如何使用Auto CAD制作板框。
感谢大家支持~~~
