引言

新能源汽车智能化与网联化的进程中，传统CAN总线已难以满足高带宽、低延迟的通信需求，车载以太网逐步成为新一代电子架构的核心骨干。本文基于工程实践，系统性解析车载以太网的核心技术、协议栈、拓扑设计及工具链升级策略，助力开发者快速实现技术迁移。

随着智能驾驶、舱驾一体化和OTA升级的普及，车载网络正面临信号爆炸、跨域交互、安全冗余三大核心挑战。传统的CAN/LIN架构已无法支撑，工程师需直面以下问题：

信号量级：从数百条CAN信号到数千条以太网服务接口，如何管理？
跨域通信：摄像头数据如何低延迟传输到座舱屏幕？
功能安全：如何确保刹车信号在复杂网络中不被阻塞？

一、车载网络TOP20核心概念科普

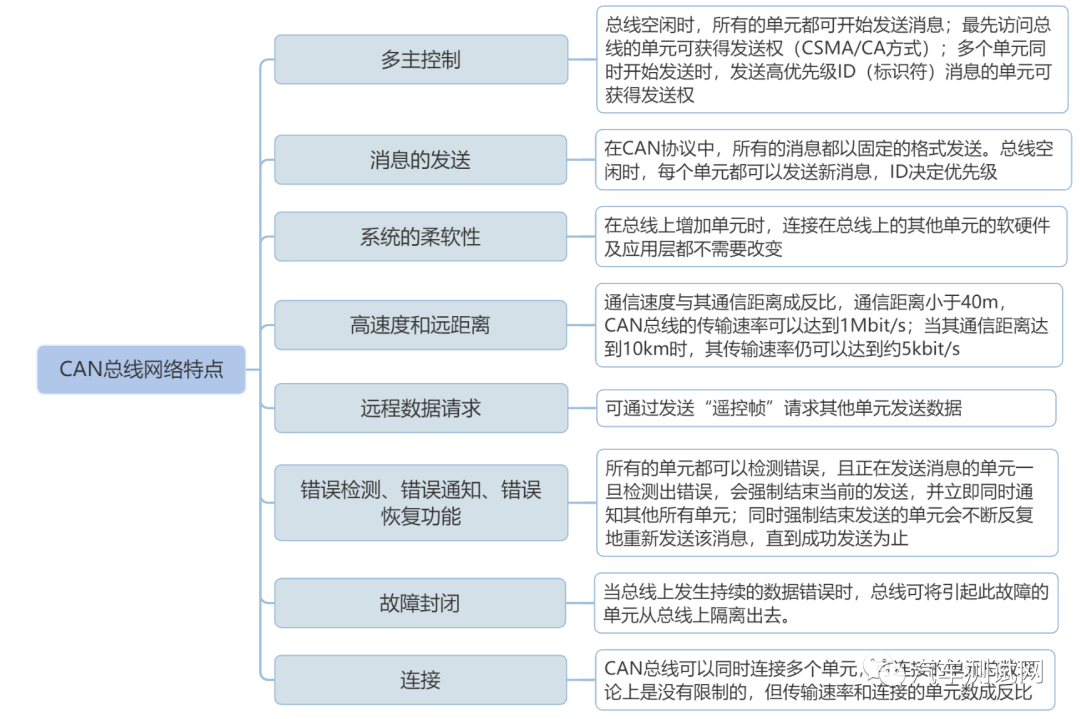

CAN总线

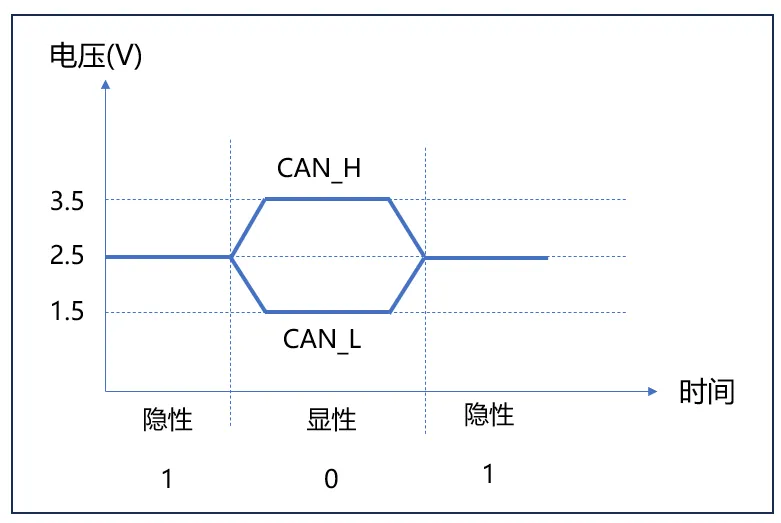

- 定义：控制器局域网，采用差分信号传输，速率最高1Mbps，适用于实时控制（如动力系统）。
- 形象比喻：如同“神经系统”，负责传递关键控制信号。

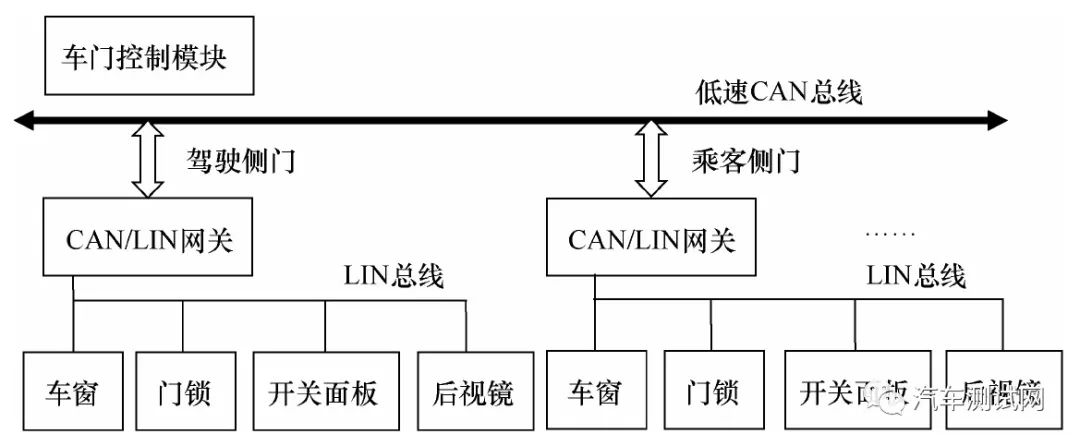

在这里插入图片描述

LIN总线
- 定义：低速（20kbps）、低成本总线，用于车门、座椅等非关键控制。
- 特点：单主多从结构，布线简单但可靠性低。

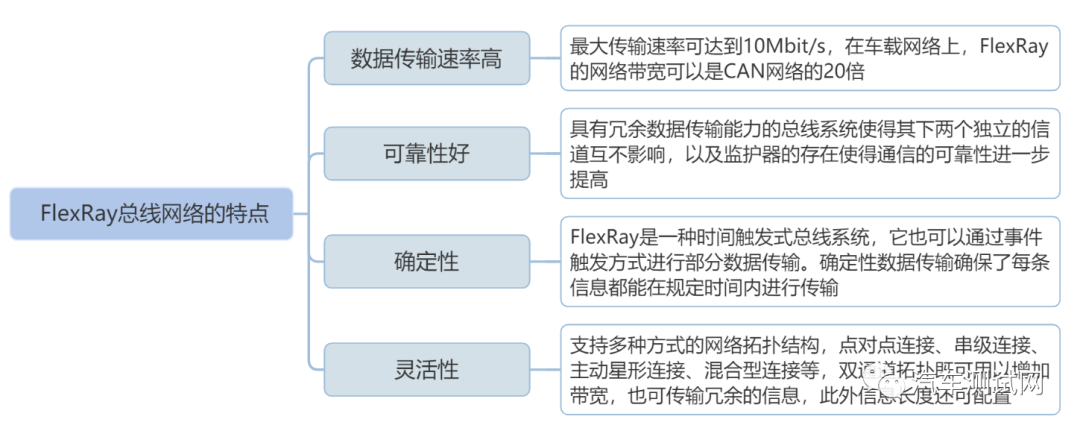

FlexRay
- 定义：高速（10Mbps）、高容错总线，支持双通道冗余，适用于线控底盘。
- 局限：成本高，逐渐被以太网替代。
车载以太网
- 定义：基于100BASE-T1/1000BASE-T1的单对双绞线技术，速率达1Gbps+，支持全双工通信。
- 优势：带宽高、重量轻、EMC抗干扰强。
总线型拓扑
- 结构：所有节点共享一条总线（如CAN）。
- 缺点：单点故障风险，带宽受限。
星型拓扑
- 结构：中央交换机连接各域控制器（如以太网骨干）。
- 优势：高带宽、故障隔离。
区域控制器架构
- 定义：将ECU按物理位置分组，通过区域控制器聚合信号，减少线束复杂度。
- 案例：特斯拉Model 3采用此架构，线束减少50%。
AUTOSAR
- 定义：汽车开放系统架构，标准化ECU软件接口，分CP（Classic Platform）和AP（Adaptive Platform）。
- CP：基于C语言，用于MCU（如车身控制）。
- AP：基于C++，支持SOA（面向服务架构），用于高性能SOC（如自动驾驶）。

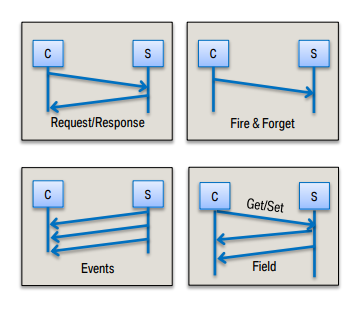

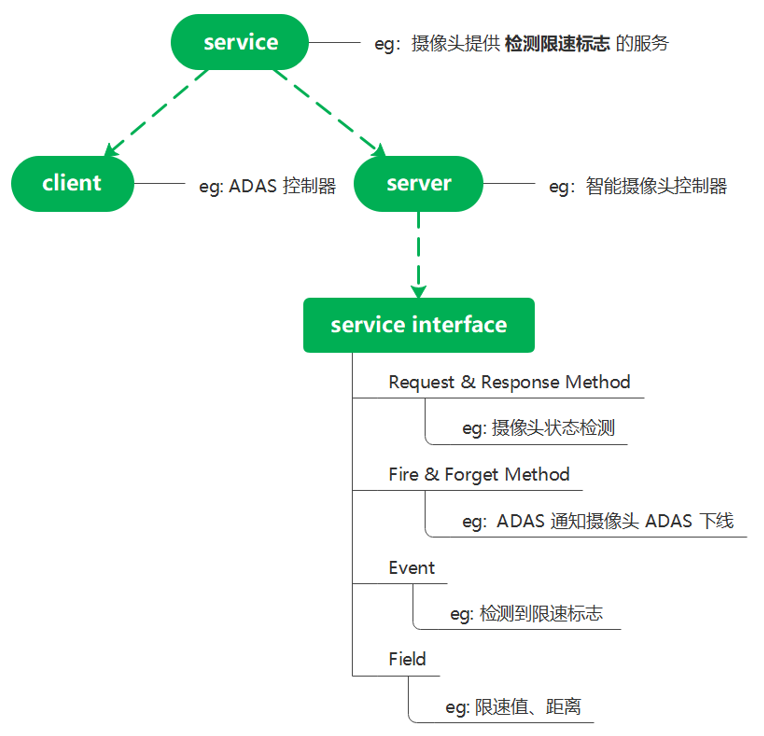

SOME/IP
- 定义：面向服务的中间件协议，支持事件通知、远程过程调用（RPC），用于以太网服务通信。
- 应用场景：ADAS传感器数据发布、座舱服务交互。
DoIP
- 定义：基于IP的诊断协议，支持UDS服务，用于OTA升级和ECU刷写。
- 优势：相比CAN诊断，带宽提升百倍。
TSN（时间敏感网络）
- 核心协议：gPTP（时间同步）、AVTP（音视频传输）、802.1Qbv（流量调度）。
- 作用：确保自动驾驶传感器数据低延迟、确定性传输。
MACsec
- 定义：基于MAC层的加密技术，保障车载以太网数据完整性及来源真实性。
- 应用：防止ECU通信被篡改（如刹车信号劫持）。
功能安全（ISO 26262）
- 要求：ASIL等级划分（A-D），车载网络需满足ASIL-B以上。
- 实现：冗余设计、故障注入测试。
Wireshark
- 作用：抓包分析SOME/IP、DoIP报文，需安装专用插件。
Vector CANoe
- 功能：支持混合总线（CAN+以太网）仿真，自动化测试协议交互。

二、车载以太网与CAN总线的本质差异

1. 物理层对比

特性	CAN总线	车载以太网
线缆类型	双绞线（CAN_H/CAN_L）	单对非屏蔽双绞线（100Base-T1）
速率	最高1 Mbps	100 Mbps~10 Gbps
通信方式	半双工（需仲裁）	全双工（无冲突）
拓扑结构	总线型（共享带宽）	星型/树型（交换机分配带宽）

2. 协议栈分层

CAN协议栈：
┌──────────────┐
│ 应用层 (J1939) │
└──────────────┘
│ 数据链路层 (CAN帧) │
└──────────────┘
│ 物理层 (双绞线)   │

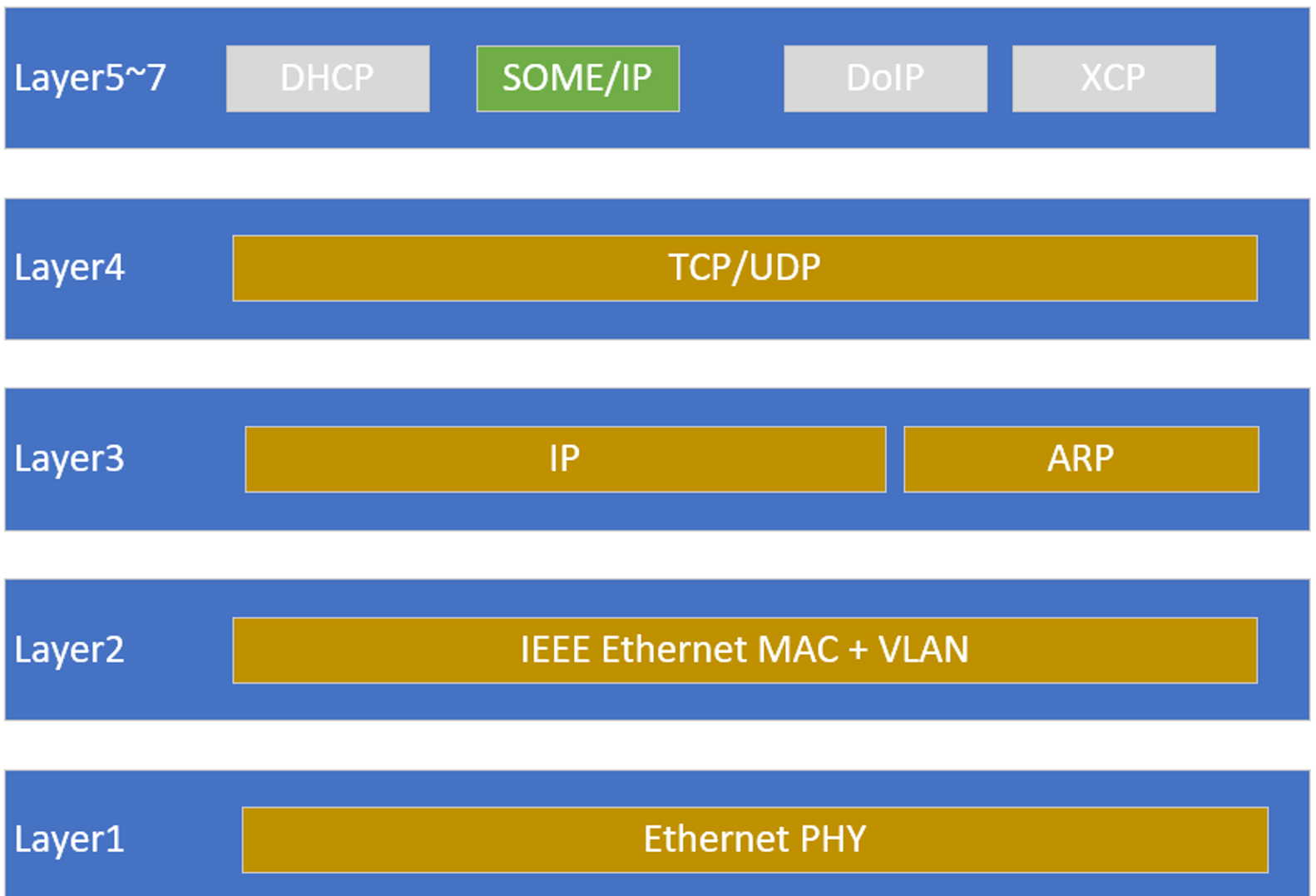

└──────────────┘车载以太网协议栈：
┌──────────────────┐
│ 应用层 (SOME/IP/DoIP) │
├──────────────────┤
│ 传输层 (TCP/UDP)     │
├──────────────────┤
│ 网络层 (IPv4/IPv6)   │
├──────────────────┤
│ 数据链路层 (MAC/TSN) │
├──────────────────┤
│ 物理层 (100Base-T1)  │
└──────────────────┘

3.通信协议栈：从“能用”到“可靠”

场景	协议	可靠性设计	工具支持
实时控制	CAN FD + TTCAN	时间触发调度，避免总线仲裁冲突	CANoe TTCAN插件
跨域服务通信	SOME/IP + DDS	QoS策略（如重试、超时、优先级）	RTI Connext DDS
高带宽流媒体	AVTP + TSN	时间感知整形（IEEE 802.1Qbv）	Spirent TestCenter
诊断与OTA	DoIP + UDS	多会话并行、断点续传	Vector vFlash + ODX Studio

4.车载以太网与普通TCP/IP的工程差异

1. 协议栈优化

普通TCP/IP协议栈：
应用层 ─ HTTP/FTP
传输层 ─ TCP/UDP
网络层 ─ IP
链路层 ─ Ethernet MAC车载以太网协议栈：
应用层 ─ SOME/IP/DoIP
传输层 ─ TCP/UDP + TSN扩展
网络层 ─ IP + 安全路由
链路层 ─ TSN MAC + 时间同步

2. 时间同步公式

车载以太网gPTP时间同步精度计算：
在这里插入图片描述

其中：

Tmaster：主节点时间戳
ϵclock：时钟漂移误差（通常<100ns）

三、AUTOSAR协议栈：车载通信的标准化基石

1、AUTOSAR协议栈概述

AUTOSAR（AUTomotive Open System ARchitecture）是一种开放的汽车电子系统架构标准，旨在实现软硬件解耦、模块化开发及跨平台复用。其协议栈是AUTOSAR标准的核心组成部分，为车载网络通信提供标准化接口和功能实现。

核心目标

标准化通信接口：统一不同总线（CAN/LIN/以太网）的通信协议，降低ECU开发复杂度。
支持多总线协同：通过分层设计实现CAN、LIN、FlexRay、车载以太网的混合通信。
功能安全与实时性：满足ISO 26262 ASIL等级要求，确保关键控制信号的确定性传输。

2、AUTOSAR协议栈分层架构

AUTOSAR协议栈遵循分层模型，从底层硬件驱动到上层应用服务逐级抽象：

|------------------------------|
|         Application Layer     |  -- 用户自定义应用（如BMS控制逻辑）
|------------------------------|
|         RTE (Runtime Env.)    |  -- 提供应用与底层通信的标准化接口
|------------------------------|
|    Communication Stack        |  -- 协议栈核心，包含以下子模块：
|   |------------------------|  |
|   |       Service Layer     |  -- 诊断(UDS)、网络管理(NM)、通信管理(Com)
|   |------------------------|  |
|   |       Transport Layer   |  -- 协议数据单元（PDU）的路由与分片
|   |------------------------|  |
|   |       Network Layer     |  -- 网络协议（IP、SOME/IP、DoIP）
|   |------------------------|  |
|   |       Data Link Layer   |  -- 数据链路控制（CAN/LIN/Ethernet MAC）
|   |------------------------|  |
|   |       Driver Layer      |  -- 硬件驱动（CAN控制器、以太网PHY芯片）
|------------------------------|
|         Microcontroller      |  -- 硬件层（MCU、通信控制器）
|------------------------------|

3、核心模块详解

1. 通信管理模块（Communication Stack）

PDU Router（协议数据单元路由）
- 功能：负责不同总线间PDU的转发与映射（如CAN信号 → 以太网SOME/IP服务）。
- 应用场景：中央网关将CAN帧转换为以太网报文时，PDU Router定义信号映射规则。
Transport Layer（传输层）
- 协议支持：
  - CAN Transport Layer：支持UDS over CAN的多帧传输（ISO 15765-2）。
  - IP Transport Layer：支持TCP/UDP分片与重组（用于DoIP、SOME/IP）。

2. 服务层（Service Layer）

诊断服务（Diagnostic）
- 协议：UDS（Unified Diagnostic Services）基于CAN或DoIP（Diagnostic over IP）。
- 功能：故障码读取（DTC）、ECU刷写、参数配置。
- 工具链：Vector CANdela（定义诊断数据库CDD文件）。
网络管理（Network Management, NM）
- 功能：控制ECU的睡眠/唤醒状态，优化整车功耗。
- 模式：
  - CAN NM：基于周期性网络管理报文（0x4xx系列ID）。
  - Ethernet NM：基于AUTOSAR NM over IP（通过UDP广播）。
通信管理（Communication Manager, Com）
- 功能：管理信号发送周期、超时检测、信号组过滤。
- 配置方式：通过ARXML文件定义信号属性（如周期、初始值）。

3. 网络协议集成

车载以太网协议支持
- TCP/IP协议栈：基于AUTOSAR标准实现IPv4/IPv6、TCP、UDP。
- SOME/IP协议栈：
  - 服务发现（SD）：动态注册与订阅服务（如ADAS传感器数据发布）。
  - 序列化（Serialization）：将数据结构转换为二进制流（类似DBC信号编码）。
- DoIP协议栈：支持ISO 13400标准，实现基于IP的诊断通信。
传统总线协议支持
- CAN协议栈：支持经典CAN/CAN FD，兼容J1939、ISO-TP。
- LIN协议栈：支持LIN 2.x协议，主节点调度表配置。

4、AUTOSAR协议栈在车载网络中的典型应用

1. 跨总线信号转发（CAN ↔ 以太网）

场景：BMS通过CAN发送电池数据 → 网关转换为SOME/IP服务 → 动力域控制器接收。
实现步骤：
1. 信号定义：在ARXML中定义CAN信号（DBC兼容）与SOME/IP服务接口。
2. 路由配置：使用PDU Router将CAN PDU映射到SOME/IP PDU。
3. 序列化处理：通过SOME/IP协议栈将信号值序列化为二进制负载。

2. 混合诊断（DoIP + UDS over CAN）

场景：通过以太网诊断域控制器（DoIP），同时通过CAN诊断电机控制器（UDS）。
实现方式：
- DoIP模块：处理TCP连接、诊断会话管理（0x10服务）。
- CAN Transport Layer：拆分多帧UDS请求（如0x34服务刷写固件）。

3. 时间敏感网络（TSN）支持

协议集成：通过AUTOSAR Ethernet Stack扩展TSN协议（如gPTP、AVTP）。
配置示例：
- gPTP同步：在ARXML中配置时间同步域（Domain ID）与优先级。
- AVTP流预留：通过协议栈预留带宽，确保摄像头数据低延迟传输。

4、学习资源推荐

官方文档：
- AUTOSAR Classic Platform Specification（重点阅读Communication Stack章节）。
- AUTOSAR Ethernet Stack Specification。
实践工具：
- Vector免费版CANoe（支持基础AUTOSAR仿真）。
- Wireshark SOME/IP插件（分析以太网通信）。
行业案例：
- 特斯拉域控制器中的AUTOSAR应用（公开技术报告）。
- 博世/大陆的AUTOSAR协议栈白皮书。

四、AUTOSAR与车载以太网的结合优势

服务化架构（SOA）支持：通过SOME/IP实现松耦合服务交互（如ADAS感知数据订阅）。
高带宽利用：以太网协议栈支持大数据传输（如OTA升级包、摄像头原始数据）。
功能安全：协议栈内置安全机制（如CRC校验、冗余路由），满足ASIL-D要求。

1. 车载以太网中的AUTOSAR实践

协议栈集成：
- SOME/IP集成：AUTOSAR AP通过SOME/IP实现服务发现与RPC，支持ADAS多传感器协同。
- TSN支持：AUTOSAR AP适配gPTP协议，确保时间同步精度<1μs。
网关设计：
- 信号转换：AUTOSAR网关将CAN帧封装为SOME/IP服务，减少骨干网负载。
- 安全隔离：通过VLAN划分不同安全域（如动力控制与信息娱乐）。

2. 挑战与趋势

性能瓶颈：AUTOSAR CP无法满足高算力需求，AP逐渐成为主流。
开源替代：ROS 2、DDS等中间件在自动驾驶领域与AUTOSAR竞争。

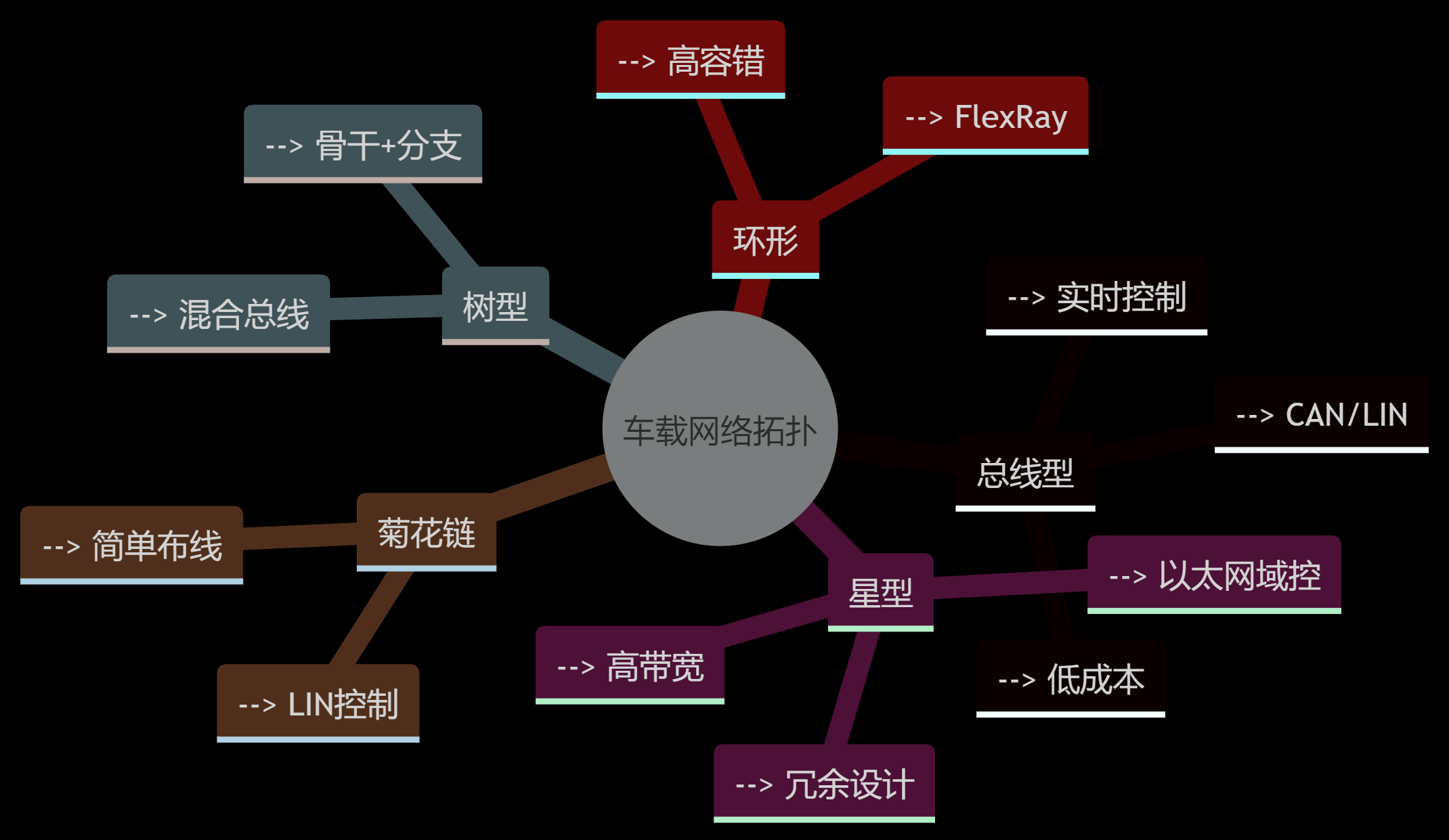

五、车载网络拓扑设计：经典与创新并存

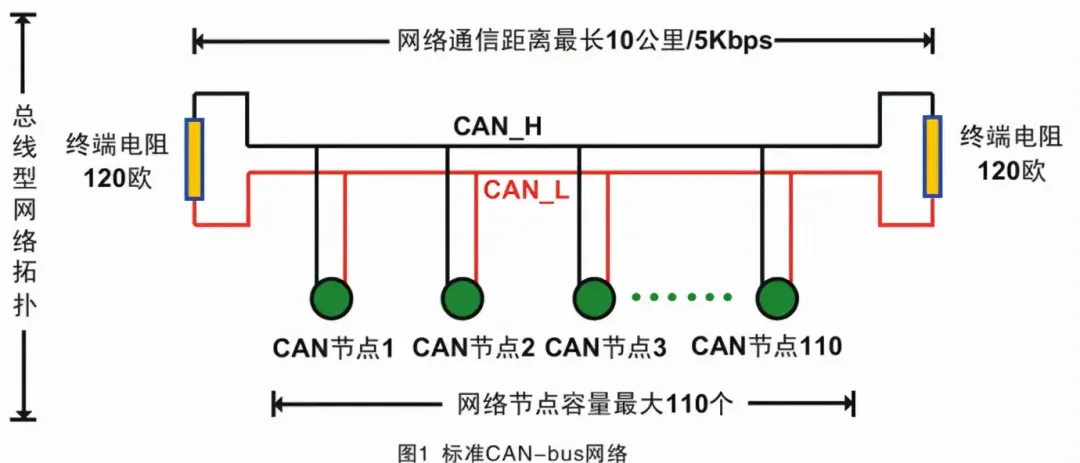

1. 主流拓扑对比

拓扑类型	结构示意图	核心特点	典型总线	车载应用场景
总线型	`ECU1—ECU2—ECU3`	- 所有节点共享一条总线 - 低成本、易扩展 - 冲突需仲裁（如CAN的CSMA/CA）	CAN、LIN	车身控制、动力系统
星型	`ECU1—[Hub]—ECU2`	- 中心节点（交换机/网关）集中管理 - 高可靠性（单点故障隔离） - 布线复杂	车载以太网	域控制器互联（ADAS、座舱）
树型	`ECU1—[Hub]—[SubHub]—ECU2`	- 分层扩展（骨干+分支） - 带宽按需分配 - 故障排查复杂	车载以太网、CAN FD	中央网关+区域控制器架构
菊花链	`ECU1→ECU2→ECU3`	- 节点串联，数据逐级传递 - 布线简单、延迟累积 - 单点故障导致链路中断	LIN、FlexRay	车门控制、座椅调节
环形	`ECU1→ECU2→ECU3→ECU1`	- 冗余路径（双向环） - 高容错性 - 协议复杂（需令牌管理）	FlexRay、MOST	高端车型的娱乐系统（已逐渐被以太网替代）
网状	`ECU1↔ECU2↔ECU3`	- 多路径互联 - 高冗余、低延迟 - 成本高、协议复杂	无线通信（V2X）	车联网（V2V、V2I）

在这里插入图片描述

2.未来趋势：区域架构与TSN

在这里插入图片描述

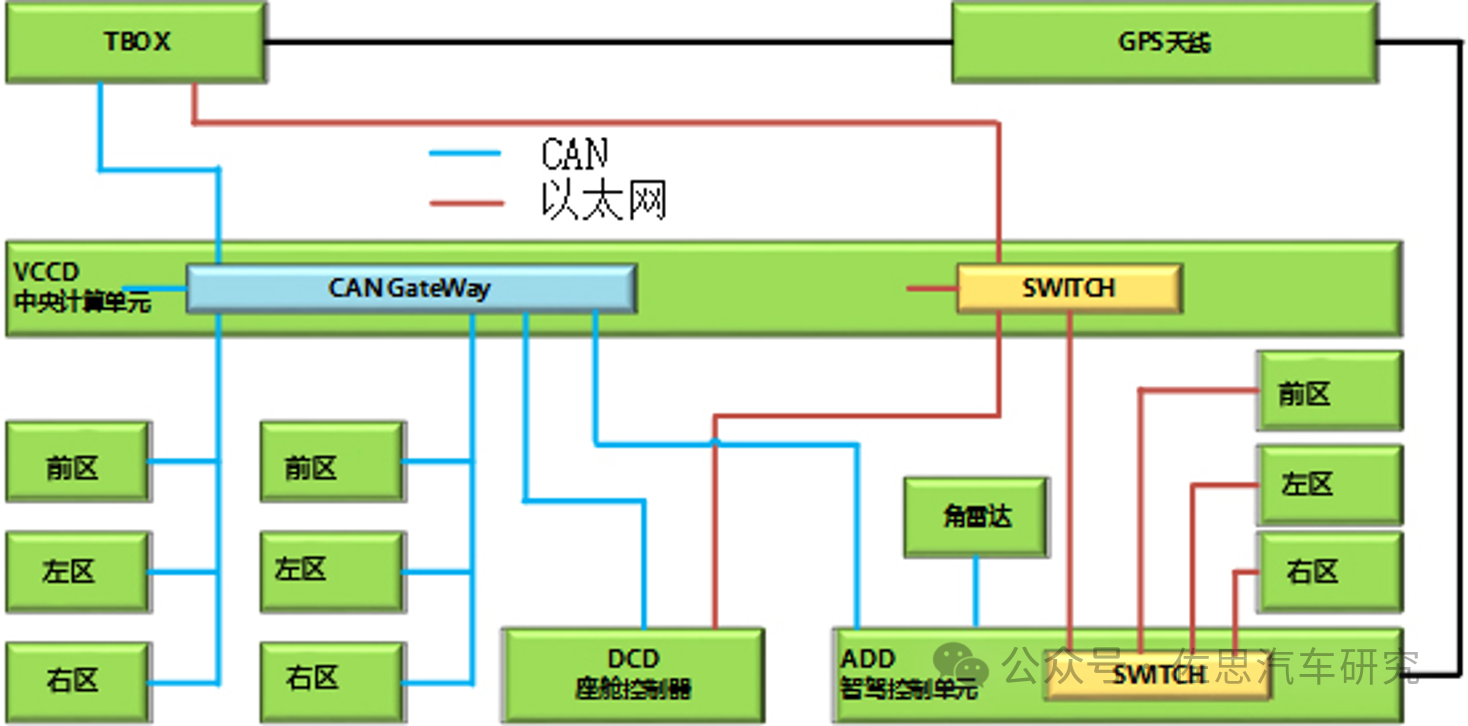

1.中央计算+区域控制（蔚来ES8方案）

传统架构（分布式ECU）：
[ECU1]-[ECU2]-[ECU3]---（信号杂乱耦合）  现代架构（域集中+区域控制）：
[中央计算单元]  │  ├─[智驾域]---（以太网骨干，TSN调度）  ├─[座舱域]---（服务化接口，SOME/IP）  └─[区域控制器]---（CAN/LIN聚合）  │  ├─[左车身]---（车门/灯光LIN子网）  └─[右车身]---（座椅/空调CAN子网）

[中央超算平台]  │  ├─[智能驾驶]---(10G以太网)  ├─[智能座舱]---(TSN AVB)  └─[区域网关]---(CAN FD Backbone)  │  ├─[前区域]---(激光雷达/摄像头)  └─[后区域]---(底盘/动力)

优势：

信号聚合：区域控制器将CAN/LIN信号打包为以太网服务，减少骨干网负载。
故障隔离：单区域故障不影响全局（如右车身CAN短路，左车身仍可工作）。

量产案例：

特斯拉Model 3：通过区域控制器（Body Controller）整合车门、充电口等信号，线束减少50%。
蔚来ET7：中央网关+区域控制器实现毫秒级跨域信号转发。

2. 无线通信：剪掉最后一根线

场景：

V2X：通过5G C-V2X实现车路协同，减少本地感知依赖。
无线BMS：宁德时代CTP3.0技术，电池包内部无线通信。

3. TSN技术矩阵

协议	功能	延迟要求
gPTP	时间同步	<1μs
AVTP	音视频流传输	<2ms
802.1Qbv	时间感知调度	微秒级

六、工具链升级：从CAN到以太网的实战指南

1. 硬件工具升级路径

功能需求	传统CAN工具	车载以太网工具
物理层接口	UNScanFD-200U	TC1054 Pro（支持T1/CAN FD混合）
协议分析	CANalyzer	Wireshark + SOME/IP插件
高精度时间同步	-	Keysight示波器 + gPTP同步模块

2. 软件工具链对比

+---------------------+---------------------+-----------------------+
| **功能**            | **CAN工具**         | **以太网工具**        |
+---------------------+---------------------+-----------------------+
| 协议仿真            | CANoe (CAPL)        | CANoe Ethernet Option|
| 诊断刷写            | vFlash (CAN)        | INCA (DoIP)          |
| 自动化测试          | CANoe Test Module   | Python + SOME/IP Lib |
+---------------------+---------------------+-----------------------+

设计工具：
- Vector DaVinci：配置ARXML文件，定义通信矩阵、服务接口。
- ETAS ISOLAR：AUTOSAR架构设计与代码生成。
测试工具：
- Vector CANoe：仿真混合总线通信，验证协议栈交互逻辑。
- Trace32：调试AUTOSAR协议栈底层驱动（如以太网MAC驱动）。

七、总结与学习资源

1. 核心结论

技术迁移：优先升级混合总线硬件（如TC1054 Pro），逐步适配AUTOSAR协议栈。
测试重点：TSN实时性、EMC抗干扰、跨总线信号一致性。
未来布局：区域架构+TSN是智能驾驶的核心通信底座。

2. 推荐资源

书籍：《AUTOSAR规范解读》《车载以太网权威指南》
工具：Vector CANoe（以太网插件）、Wireshark SOME/IP解析器
社区：AUTOSAR官网、OPEN Alliance技术白皮书
立即行动：从升级混合总线分析仪（如同星TC1054 Pro）开始，迈出征服复杂网络的第一步！
