《MATLAB实战训练营：从入门到工业级应用》高阶挑战篇-《5G通信速成：MATLAB毫米波信道建模仿真指南》

news 来源：原创 2025/5/7 7:32:00

《MATLAB实战训练营：从入门到工业级应用》高阶挑战篇-5G通信速成：MATLAB毫米波信道建模仿真指南 🚀📡

大家好！今天我将带大家进入5G通信的奇妙世界，我们一起探索5G通信中最激动人心的部分之一——毫米波信道建模！本文将从基础概念讲起，带你一步步用MATLAB2016b实现完整的毫米波信道仿真。准备好你的MATLAB，让我们开始这段技术之旅吧！🚀

1. 为什么选择毫米波？🌊

1.1 为什么毫米波如此重要？

毫米波(30-300GHz)是5G通信的关键技术之一，它能提供超大带宽(想想Gb/s的速率！)，超低延迟，是未来VR/AR、自动驾驶等应用的基石。

有趣的事实：毫米波之所以叫"毫米"波，是因为它的波长在1-10毫米之间，比传统微波(厘米级)短得多！📏

1.2 毫米波信道的特点

5G网络之所以能提供超高速率和超低时延，很大程度上得益于毫米波(mmWave)技术的应用。毫米波通常指30GHz至300GHz频段的电磁波，具有以下特点：

超大带宽：可提供高达2GHz的连续带宽
超高速率：理论速率可达10Gbps以上
极小时延：空口时延可低至1ms
小型天线：毫米波波长短，天线尺寸小

不过，毫米波也面临一些挑战：

传播损耗大：氧气吸收、雨衰等影响显著，特定频段(如60GHz)受氧气吸收影响
穿透能力差：信号衰减快，容易被建筑物、人体等阻挡
覆盖范围小：需要密集部署小基站
方向性传输：不同于传统信道的丰富散射，需要波束成形

2. 毫米波信道建模基础 📚

在开始编码前，我们需要了解一些基本概念：

2.1 信道冲激响应 (Channel Impulse Response)

毫米波信道可以表示为：
$h(t,\tau) = \sum \alpha_n(t) \delta(\tau - \tau_n(t))$

其中αₙ是第n条路径的复增益，τₙ是时延。

2.2 毫米波信道特性

空间选择性：由于使用大规模MIMO，信道具有明显的空间特性
时间选择性：用户移动导致信道时变
频率选择性：宽带信号在不同频段经历不同衰落

2.3 常用的信道模型

3GPP TR 38.901模型：标准化模型，适合系统级仿真
NYUSIM模型：纽约大学开发的基于测量的模型
射线追踪模型：基于几何光学原理，精度高但计算复杂

3. MATLAB实现步骤 🛠️

现在让我们动手实现一个简化的毫米波信道模型！我们将基于3GPP TR 38.901的室内办公室(Indoor Office)场景。

3.1 环境设置

首先，我们需要设置仿真参数：

clear all; close all; clc;% 基本参数设置
fc = 28e9;          % 载波频率28GHz
BW = 100e6;         % 系统带宽100MHz
Ts = 1/BW;          % 采样间隔
c = 3e8;            % 光速
lambda = c/fc;      % 波长% 天线配置
Nt = 8;             % 发射天线数
Nr = 8;             % 接收天线数
antennaSpacing = lambda/2;  % 天线间距% 场景参数
roomSize = [20, 20, 3]; % 房间尺寸(长,宽,高)m
txPos = [2, 2, 1.5];    % 发射机位置
rxPos = [18, 18, 1.5];  % 接收机位置

3.2 生成信道系数

接下来，我们实现一个简化的空间信道模型：

function [h, tau, AoD, AoA] = generateMmWaveChannel(Nt, Nr, fc, txPos, rxPos, roomSize)% 生成毫米波信道系数% 输入:%   Nt - 发射天线数%   Nr - 接收天线数%   fc - 载波频率(Hz)%   txPos - 发射机位置[x,y,z]%   rxPos - 接收机位置[x,y,z]%   roomSize - 房间尺寸[x,y,z]% 输出:%   h - 信道冲激响应%   tau - 路径时延%   AoD - 离开角(方位角,仰角)%   AoA - 到达角(方位角,仰角)c = 3e8;  % 光速lambda = c/fc;  % 波长% 1. 计算直射路径(LOS)d_los = norm(txPos - rxPos);tau_los = d_los / c;% 2. 生成反射路径(NLOS) - 这里简化为4条反射路径numReflections = 4;tau_nlos = zeros(1, numReflections);for i = 1:numReflections% 简化的反射路径计算reflectPoint = roomSize .* rand(1,3);  % 随机反射点d_nlos = norm(txPos - reflectPoint) + norm(reflectPoint - rxPos);tau_nlos(i) = d_nlos / c;end% 合并所有路径时延tau = [tau_los, tau_nlos];[tau, idx] = sort(tau);  % 按时延排序% 3. 生成路径增益(简化模型)PL_los = freeSpacePathLoss(fc, d_los);  % 自由空间路径损耗alpha_los = (randn(1) + 1i*randn(1)) / sqrt(2) * 10^(-PL_los/20);alpha_nlos = zeros(1, numReflections);for i = 1:numReflectionsd = tau_nlos(i) * c;PL_nlos = freeSpacePathLoss(fc, d) + 10;  % NLOS比LOS多10dB损耗alpha_nlos(i) = (randn(1) + 1i*randn(1)) / sqrt(2) * 10^(-PL_nlos/20);endalpha = [alpha_los, alpha_nlos];alpha = alpha(idx);  % 按时延排序增益% 4. 生成角度信息(简化)AoD = zeros(2, length(tau));  % 每列是一个路径的[方位角;仰角]AoA = zeros(2, length(tau));% LOS路径角度[az_los, el_los] = computeAngles(txPos, rxPos);AoD(:,1) = [az_los; el_los];AoA(:,1) = [-az_los; -el_los];% NLOS路径角度for i = 2:length(tau)AoD(:,i) = [rand()*2*pi-pi; rand()*pi-pi/2];  % 随机角度AoA(:,i) = [rand()*2*pi-pi; rand()*pi-pi/2];end% 5. 构建MIMO信道矩阵h = zeros(Nr, Nt, length(tau));for p = 1:length(tau)% 发射端阵列响应向量a_t = getArrayResponse(AoD(:,p), Nt, lambda);% 接收端阵列响应向量a_r = getArrayResponse(AoA(:,p), Nr, lambda);h(:,:,p) = alpha(p) * (a_r * a_t');end
endfunction PL = freeSpacePathLoss(fc, d)% 自由空间路径损耗计算lambda = 3e8/fc;PL = 20*log10(4*pi*d/lambda);
endfunction [az, el] = computeAngles(txPos, rxPos)% 计算从tx到rx的方位角和仰角vec = rxPos - txPos;az = atan2(vec(2), vec(1));el = atan2(vec(3), sqrt(vec(1)^2 + vec(2)^2));
endfunction a = getArrayResponse(angle, N, lambda)% 生成阵列响应向量% angle: [方位角; 仰角]% N: 天线数% lambda: 波长az = angle(1);  % 方位角el = angle(2);  % 仰角d = lambda/2;   % 天线间距positions = (0:N-1)*d;% 阵列响应向量a = exp(-1i*2*pi*positions'*sin(az)*cos(el)/lambda);a = a / sqrt(N);  % 归一化
end

3.3 信道可视化

现在让我们可视化生成的信道：

% 生成信道

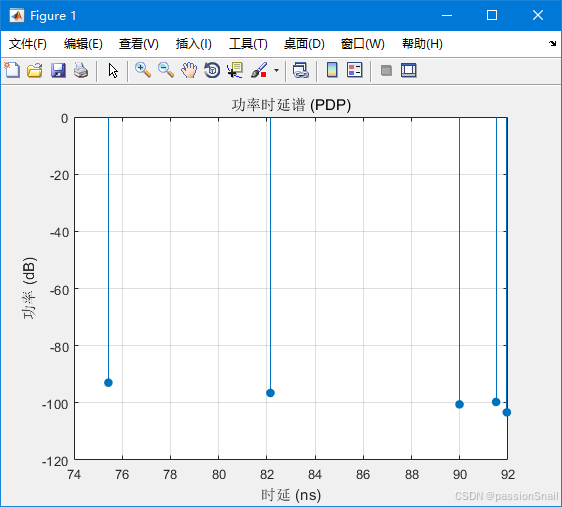

[h, tau, AoD, AoA] = generateMmWaveChannel(Nt, Nr, fc, txPos, rxPos, roomSize);% 绘制功率时延谱
figure;
powers = squeeze(sum(sum(abs(h).^2, 1), 2));
stem(tau*1e9, 10*log10(powers), 'filled');
xlabel('时延 (ns)');
ylabel('功率 (dB)');
title('功率时延谱 (PDP)');

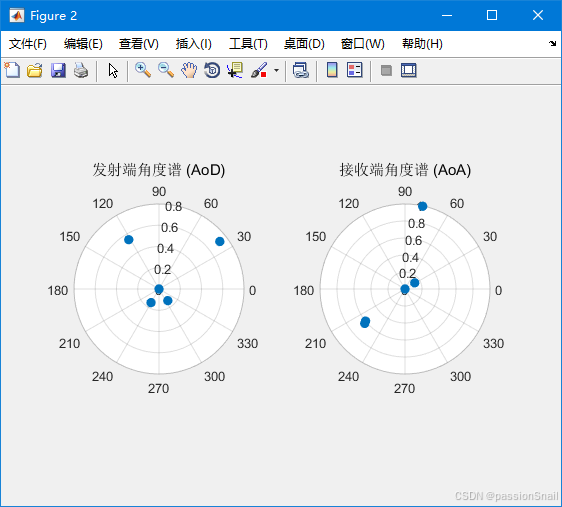

grid on;% 绘制角度谱
figure;
subplot(1,2,1);
polarscatter(AoD(1,:), AoD(2,:), 50, 'filled');
title('发射端角度谱 (AoD)');subplot(1,2,2);
polarscatter(AoA(1,:), AoA(2,:), 50, 'filled');

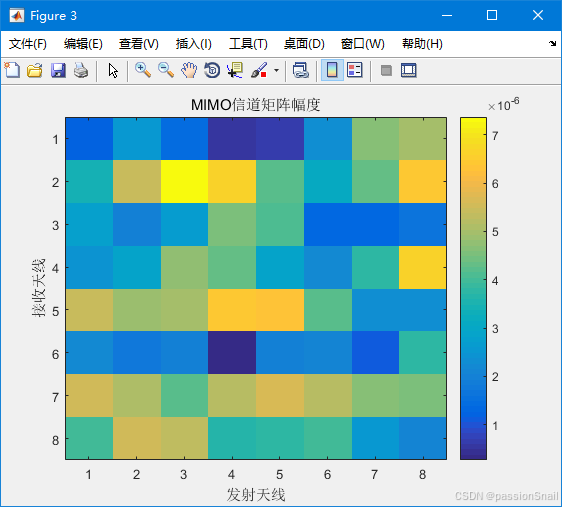

title('接收端角度谱 (AoA)');% 绘制信道矩阵幅度
figure;
H = sum(h, 3);  % 对所有路径求和
imagesc(abs(H));
colorbar;
xlabel('发射天线');
ylabel('接收天线');
title('MIMO信道矩阵幅度');

在这里插入图片描述

4. 完整仿真示例 📊

让我们把这些整合成一个完整的仿真示例，包括移动性建模和信道时变性：

% 5G毫米波信道建模完整示例 - MATLAB 2016b兼容版本
clear all; close all; clc;%% 1. 参数设置
fc = 28e9;          % 载波频率28GHz
BW = 100e6;         % 系统带宽100MHz
Ts = 1/BW;          % 采样间隔
c = 3e8;            % 光速
lambda = c/fc;      % 波长% 天线配置
Nt = 8;             % 发射天线数
Nr = 8;             % 接收天线数
antennaSpacing = lambda/2;  % 天线间距% 场景参数
roomSize = [20, 20, 3]; % 房间尺寸(长,宽,高)m
txPos = [2, 2, 1.5];    % 发射机位置
rxSpeed = 1;           % 接收机移动速度 m/s
rxDirection = [1, 1, 0]; % 接收机移动方向
rxDirection = rxDirection/norm(rxDirection); % 归一化% 仿真参数
numSnapshots = 100;    % 快拍数
snapshotInterval = 0.01; % 快拍间隔(s)%% 2. 信道仿真循环
H = zeros(Nr, Nt, numSnapshots);  % 存储每个时刻的信道矩阵
rxPositions = zeros(3, numSnapshots); % 存储接收机位置rxPos = 0;
for t = 1:numSnapshots% 更新接收机位置rxPos = rxPos + rxSpeed * rxDirection * snapshotInterval;rxPositions(:,t) = rxPos;% 确保接收机在房间内rxPos = max([0.5, 0.5, 1], min(roomSize-[0.5,0.5,1], rxPos));% 生成信道[h, tau, AoD, AoA] = generateMmWaveChannel(Nt, Nr, fc, txPos, rxPos, roomSize);% 存储信道矩阵(对所有路径求和)H(:,:,t) = sum(h, 3);
end%% 3. 结果可视化

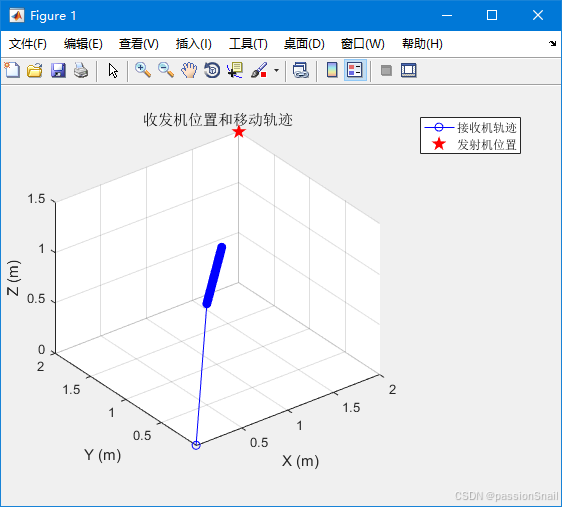

% 3.1 接收机轨迹
figure;
plot3(rxPositions(1,:), rxPositions(2,:), rxPositions(3,:), 'b-o');
hold on;
plot3(txPos(1), txPos(2), txPos(3), 'rp', 'MarkerSize', 10, 'MarkerFaceColor', 'r');
xlabel('X (m)'); ylabel('Y (m)'); zlabel('Z (m)');
title('收发机位置和移动轨迹');
legend('接收机轨迹', '发射机位置');
grid on; axis equal;% 3.2 信道容量随时间变化

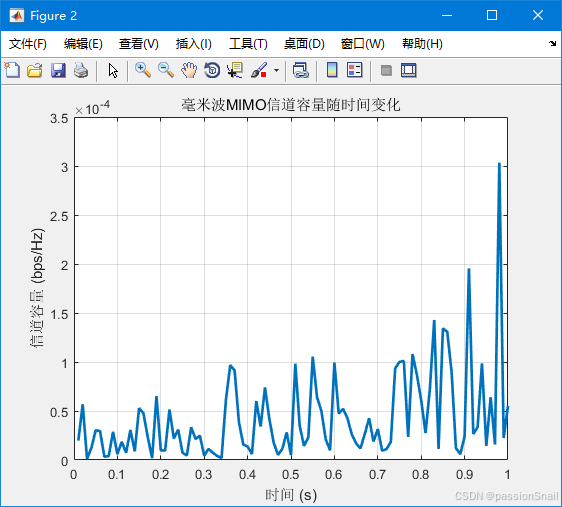

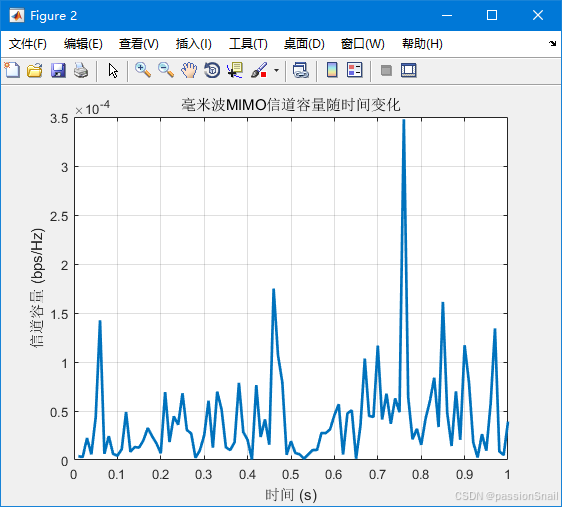

SNR_dB = 20;  % 假设信噪比
capacity = zeros(1, numSnapshots);
for t = 1:numSnapshots% 计算信道容量sigma2 = 1/(10^(SNR_dB/10));  % 噪声功率capacity(t) = log2(det(eye(Nr) + (1/sigma2)*H(:,:,t)*H(:,:,t)'));
endfigure;
plot((1:numSnapshots)*snapshotInterval, capacity, 'LineWidth', 2);
xlabel('时间 (s)');
ylabel('信道容量 (bps/Hz)');
title('毫米波MIMO信道容量随时间变化');

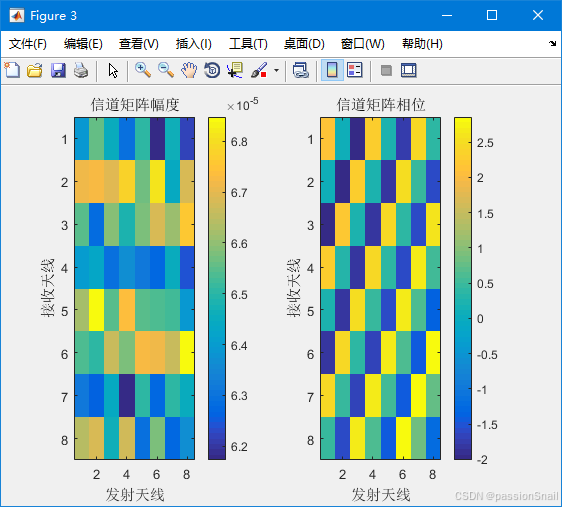

grid on;% 3.3 最后一个快拍的信道矩阵幅度和相位
figure;
subplot(1,2,1);
imagesc(abs(H(:,:,end)));
colorbar;
xlabel('发射天线');
ylabel('接收天线');
title('信道矩阵幅度');subplot(1,2,2);
imagesc(angle(H(:,:,end)));
colorbar;
xlabel('发射天线');
ylabel('接收天线');
title('信道矩阵相位');

在这里插入图片描述

5. 进阶扩展 🚀

现在你已经掌握了基本的毫米波信道建模方法，可以尝试以下扩展：

5.1 加入更真实的路径损耗模型

function PL = mmWavePathLoss(fc, d, scenario)% 3GPP TR 38.901路径损耗模型% scenario: 'UMi' (城市微蜂窝), 'UMa' (城市宏蜂窝), 'InH' (室内热点)c = 3e8;lambda = c/fc;switch scenariocase 'UMi'% 城市微蜂窝场景if d <= 18PL = 32.4 + 21*log10(d) + 20*log10(fc/1e9);elsePL = 32.4 + 40*log10(d) + 20*log10(fc/1e9) ...- 9.5*log10(18^2 + (txPos(3)-rxPos(3))^2);endcase 'InH'% 室内热点场景PL = 32.4 + 17.3*log10(d) + 20*log10(fc/1e9) ...+ 0.5*d*randn();  % 加入随机阴影衰落otherwise% 默认使用自由空间路径损耗PL = 20*log10(4*pi*d/lambda);end
end

5.2 加入空间一致性

在移动场景中，相邻时刻的信道应该具有相关性。我们可以通过以下方式实现：

% 在信道生成函数中加入空间一致性
function [h, tau, AoD, AoA] = generateMmWaveChannelWithSC(...)% 参数与之前相同，但加入空间一致性persistent last_AoD last_AoA last_tau;if isempty(last_AoD)% 第一次调用，随机生成[h, tau, AoD, AoA] = generateMmWaveChannel(...);else% 基于上次结果生成，加入小扰动AoD = last_AoD + 0.1*randn(size(last_AoD));AoA = last_AoA + 0.1*randn(size(last_AoA));tau = last_tau + 1e-9*randn(size(last_tau));% 重新生成信道系数h = zeros(Nr, Nt, length(tau));for p = 1:length(tau)a_t = getArrayResponse(AoD(:,p), Nt, lambda);a_r = getArrayResponse(AoA(:,p), Nr, lambda);h(:,:,p) = alpha(p) * (a_r * a_t');endend% 保存当前状态last_AoD = AoD;last_AoA = AoA;last_tau = tau;
end

6. 完整代码整合 📜

以下是完整可运行的MATLAB 2016b兼容代码：

% 5G毫米波信道建模完整仿真 - MATLAB 2016b兼容
function mmWaveChannelModeling()%% 主函数clear all; close all; clc;%% 1. 参数设置fc = 28e9;          % 载波频率28GHzBW = 100e6;         % 系统带宽100MHzTs = 1/BW;          % 采样间隔c = 3e8;            % 光速lambda = c/fc;      % 波长% 天线配置Nt = 8;             % 发射天线数Nr = 8;             % 接收天线数antennaSpacing = lambda/2;  % 天线间距% 场景参数roomSize = [20, 20, 3]; % 房间尺寸(长,宽,高)mtxPos = [2, 2, 1.5];    % 发射机位置rxSpeed = 1;           % 接收机移动速度 m/srxDirection = [1, 1, 0]; % 接收机移动方向rxDirection = rxDirection/norm(rxDirection); % 归一化% 仿真参数numSnapshots = 100;    % 快拍数snapshotInterval = 0.01; % 快拍间隔(s)%% 2. 信道仿真循环H = zeros(Nr, Nt, numSnapshots);  % 存储每个时刻的信道矩阵rxPositions = zeros(3, numSnapshots); % 存储接收机位置rxPos = 0;for t = 1:numSnapshots% 更新接收机位置rxPos = rxPos + rxSpeed * rxDirection * snapshotInterval;rxPositions(:,t) = rxPos;% 确保接收机在房间内rxPos = max([0.5, 0.5, 1], min(roomSize-[0.5,0.5,1], rxPos));% 生成信道[h, tau, AoD, AoA] = generateMmWaveChannel(Nt, Nr, fc, txPos, rxPos, roomSize);% 存储信道矩阵(对所有路径求和)H(:,:,t) = sum(h, 3);end%% 3. 结果可视化% 3.1 接收机轨迹figure;plot3(rxPositions(1,:), rxPositions(2,:), rxPositions(3,:), 'b-o');hold on;plot3(txPos(1), txPos(2), txPos(3), 'rp', 'MarkerSize', 10, 'MarkerFaceColor', 'r');xlabel('X (m)'); ylabel('Y (m)'); zlabel('Z (m)');title('收发机位置和移动轨迹');legend('接收机轨迹', '发射机位置');grid on; axis equal;% 3.2 信道容量随时间变化SNR_dB = 20;  % 假设信噪比capacity = zeros(1, numSnapshots);for t = 1:numSnapshots% 计算信道容量sigma2 = 1/(10^(SNR_dB/10));  % 噪声功率capacity(t) = log2(det(eye(Nr) + (1/sigma2)*H(:,:,t)*H(:,:,t)'));endfigure;plot((1:numSnapshots)*snapshotInterval, capacity, 'LineWidth', 2);xlabel('时间 (s)');ylabel('信道容量 (bps/Hz)');title('毫米波MIMO信道容量随时间变化');grid on;% 3.3 最后一个快拍的信道矩阵幅度和相位figure;subplot(1,2,1);imagesc(abs(H(:,:,end)));colorbar;xlabel('发射天线');ylabel('接收天线');title('信道矩阵幅度');subplot(1,2,2);imagesc(angle(H(:,:,end)));colorbar;xlabel('发射天线');ylabel('接收天线');title('信道矩阵相位');
end%% 信道生成函数
function [h, tau, AoD, AoA] = generateMmWaveChannel(Nt, Nr, fc, txPos, rxPos, roomSize)c = 3e8;  % 光速lambda = c/fc;  % 波长% 1. 计算直射路径(LOS)d_los = norm(txPos - rxPos);tau_los = d_los / c;% 2. 生成反射路径(NLOS) - 这里简化为4条反射路径numReflections = 4;tau_nlos = zeros(1, numReflections);for i = 1:numReflections% 简化的反射路径计算reflectPoint = roomSize .* rand(1,3);  % 随机反射点d_nlos = norm(txPos - reflectPoint) + norm(reflectPoint - rxPos);tau_nlos(i) = d_nlos / c;end% 合并所有路径时延tau = [tau_los, tau_nlos];[tau, idx] = sort(tau);  % 按时延排序% 3. 生成路径增益(简化模型)PL_los = freeSpacePathLoss(fc, d_los);  % 自由空间路径损耗alpha_los = (randn(1) + 1i*randn(1)) / sqrt(2) * 10^(-PL_los/20);alpha_nlos = zeros(1, numReflections);for i = 1:numReflectionsd = tau_nlos(i) * c;PL_nlos = freeSpacePathLoss(fc, d) + 10;  % NLOS比LOS多10dB损耗alpha_nlos(i) = (randn(1) + 1i*randn(1)) / sqrt(2) * 10^(-PL_nlos/20);endalpha = [alpha_los, alpha_nlos];alpha = alpha(idx);  % 按时延排序增益% 4. 生成角度信息(简化)AoD = zeros(2, length(tau));  % 每列是一个路径的[方位角;仰角]AoA = zeros(2, length(tau));% LOS路径角度[az_los, el_los] = computeAngles(txPos, rxPos);AoD(:,1) = [az_los; el_los];AoA(:,1) = [-az_los; -el_los];% NLOS路径角度for i = 2:length(tau)AoD(:,i) = [rand()*2*pi-pi; rand()*pi-pi/2];  % 随机角度AoA(:,i) = [rand()*2*pi-pi; rand()*pi-pi/2];end% 5. 构建MIMO信道矩阵h = zeros(Nr, Nt, length(tau));for p = 1:length(tau)% 发射端阵列响应向量a_t = getArrayResponse(AoD(:,p), Nt, lambda);% 接收端阵列响应向量a_r = getArrayResponse(AoA(:,p), Nr, lambda);h(:,:,p) = alpha(p) * (a_r * a_t');end
end%% 辅助函数
function PL = freeSpacePathLoss(fc, d)% 自由空间路径损耗计算lambda = 3e8/fc;PL = 20*log10(4*pi*d/lambda);
endfunction [az, el] = computeAngles(txPos, rxPos)% 计算从tx到rx的方位角和仰角vec = rxPos - txPos;az = atan2(vec(2), vec(1));el = atan2(vec(3), sqrt(vec(1)^2 + vec(2)^2));
endfunction a = getArrayResponse(angle, N, lambda)% 生成阵列响应向量% angle: [方位角; 仰角]% N: 天线数% lambda: 波长az = angle(1);  % 方位角el = angle(2);  % 仰角d = lambda/2;   % 天线间距positions = (0:N-1)*d;% 阵列响应向量a = exp(-1i*2*pi*positions'*sin(az)*cos(el)/lambda);a = a / sqrt(N);  % 归一化
end
