【HFP】蓝牙 HFP 协议状态通知机制研究

news 来源：原创 2025/5/7 4:35:56

一、状态通知体系架构

1.1 核心功能矩阵

1.2 三层控制体系

1.3 角色分工

1.4 协议栈层级

二、核心AT命令解析

2.1 AT+CMER：指示器状态报告控制

2.2 AT+BIA：指示器激活控制

2.3 +CIEV：未请求结果码

三、关键功能实现机制

3.1 注册状态更新

3.2 信号强度指示

3.3 电池电量监控

3.4 漫游状态处理逻辑

四、运营商查询与错误处理

4.1 前提条件

4.3 运营商查询流程

4.4 关键步骤解析

4.5 开发要点

4.6 应用场景

4.7 扩展错误处理机制

五、典型错误处理与调试机制

5.1 AT+CMEE：扩展错误报告

5.2 常见故障排查

5.3 状态同步故障排查表

5.4 性能优化建议

六、工程实践与优化

6.1 测试用例设计

6.2 性能优化策略

七、典型应用场景

7.1 车载免提系统

7.2 智能耳机控制

八、协议扩展与兼容性考虑

8.1 编码协商机制

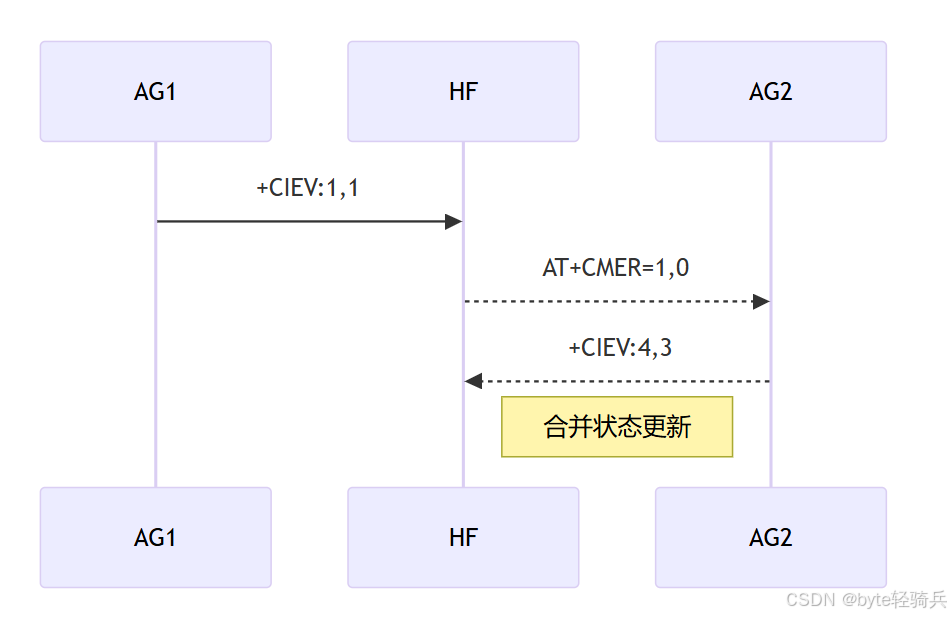

8.2 多设备协同

九、总结与建议

9.1 开发建议

9.2 最佳实践

十、规范参考

在蓝牙通信领域，音频网关（AG）与免提设备（HF）的协同工作机制是实现高质量音频传输和设备控制的关键。本文基于HFP（Hands-Free Profile）协议规范，深入解析AT命令在状态更新、错误处理及功能控制中的核心作用，重点探讨AT+CMER、AT+BIA、+CIEV等关键指令的实现逻辑与典型应用场景。

一、状态通知体系架构

1.1 核心功能矩阵

HFP 协议通过 AT 命令和未请求结果码（+CIEV）实现设备间状态同步，覆盖以下关键领域：

状态类型	通知使能命令	结果码	取值范围
注册状态	AT+CMER	+CIEV: 1	0-2（未注册 / 已注册 / 漫游）
信号强度	AT+CMER	+CIEV: 5	0-31（0 = 无信号，31 = 超出范围）
漫游状态	AT+CMER	+CIEV: 2	0-1（未漫游 / 漫游）
电池电量	AT+CMER	+CIEV: 4	0-5（0=0%，5=100%）
运营商选择	AT+COPS	#NAME?	运营商名称字符串

1.2 三层控制体系

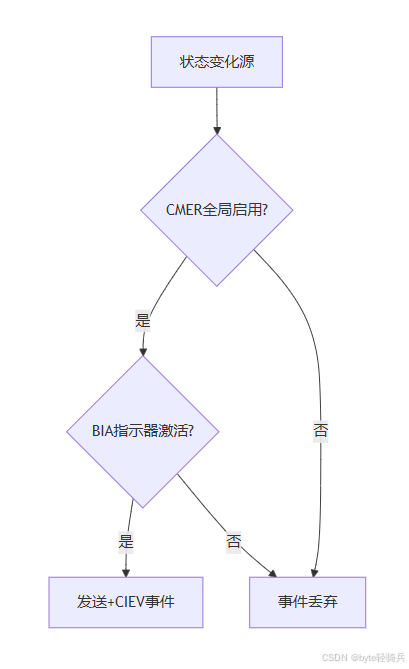

蓝牙HFP协议通过三层控制体系实现智能状态同步，在保证实时性的同时最大限度降低功耗：

全局开关控制：AT+CMER命令设置事件报告模式
细粒度控制：AT+BIA命令管理单个指示器
动态触发机制：+CIEV事件实现实时推送

1.3 角色分工

音频网关（AG）：作为音频输入输出节点，通常由手机或车载系统扮演，负责音频流的中继处理。
免提设备（HF）：作为远程控制终端，如蓝牙耳机或车载音响，实现音频的远程输入输出及设备控制。

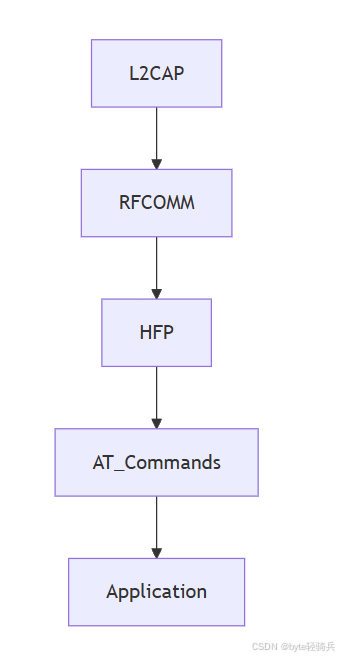

1.4 协议栈层级

L2CAP层：提供基础数据传输通道
RFCOMM层：模拟串口通信协议
HFP层：定义电话控制功能框架
AT命令层：实现设备控制指令集

二、核心AT命令解析

2.1 AT+CMER：指示器状态报告控制

功能：启用/禁用AG的主动状态更新功能 参数格式：AT+CMER=<mode>[,<ind>[,<value>]]

<mode>：控制模式（0-禁用，1-启用）
<ind>：指定指示器类型（0-所有，1-信号强度等）
<value>：阈值设定（部分指示器支持）

工作流程：

HF发送AT+CMER=1,0启用全局状态更新
AG在检测到注册状态变化时，主动发送+CIEV: 1,1（注册成功）
当信号强度低于阈值时，AG发送+CIEV: 4,2（信号等级2）

典型配置

// 使能服务状态、呼叫状态和信号强度通知
send_at_command("AT+CMER=3,0,0,1");

2.2 AT+BIA：指示器激活控制

功能：选择性激活/禁用特定状态指示器 参数格式：AT+BIA=<ind>,<status>

<ind>：指示器编号（1-注册状态，4-信号强度等）
<status>：激活状态（0-禁用，1-启用）

典型场景：

禁用电池电量更新：AT+BIA=7,0
仅启用漫游状态监控：AT+BIA=6,1

实现逻辑

void handle_bia(const std::string& cmd) {
    int indicator_id = std::stoi(cmd.substr(6, 1));
    int state = std::stoi(cmd.substr(8));
    switch(indicator_id) {
        case 5: signal_strength_enabled = state; break;
        case 4: battery_enabled = state; break;
    }
}

2.3 +CIEV：未请求结果码

功能：AG主动推送状态变化通知格式：+CIEV: <ind>,<value>

预定义指示器：

编号	含义	取值范围
1	注册状态	0-2
4	信号强度	0-5
6	漫游状态	0-1
7	电池电量	0-100

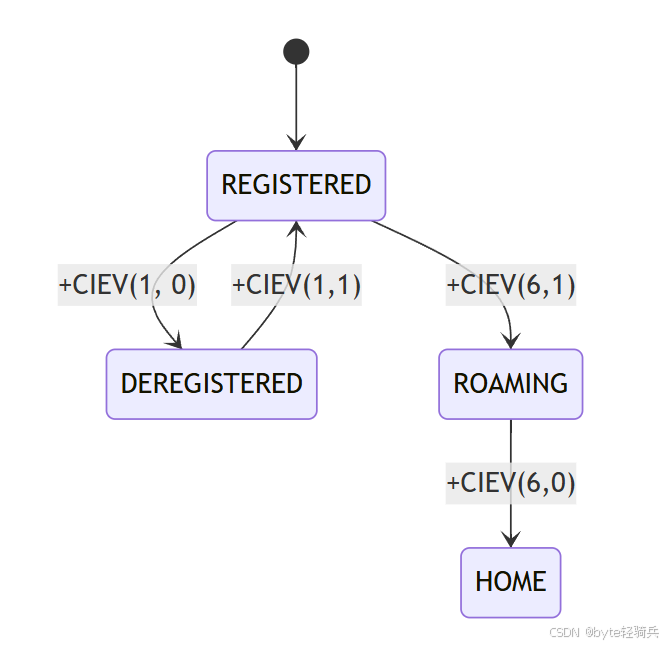

状态机示例：

典型响应

+CIEV: 3,1  // 呼叫状态：振铃
+CIEV: 5,4  // 信号强度：4格
+CIEV: 4,2  // 电池电量：50%

解析逻辑

void handle_ciev(const std::string& response) {
    std::vector<std::string> parts = split(response, ',');
    int indicator_id = std::stoi(parts[0].substr(6));
    int value = std::stoi(parts[1]);
    switch(indicator_id) {
        case 3: update_call_status(value); break;
        case 5: update_signal_strength(value); break;
        case 4: update_battery_level(value); break;
    }
}

三、关键功能实现机制

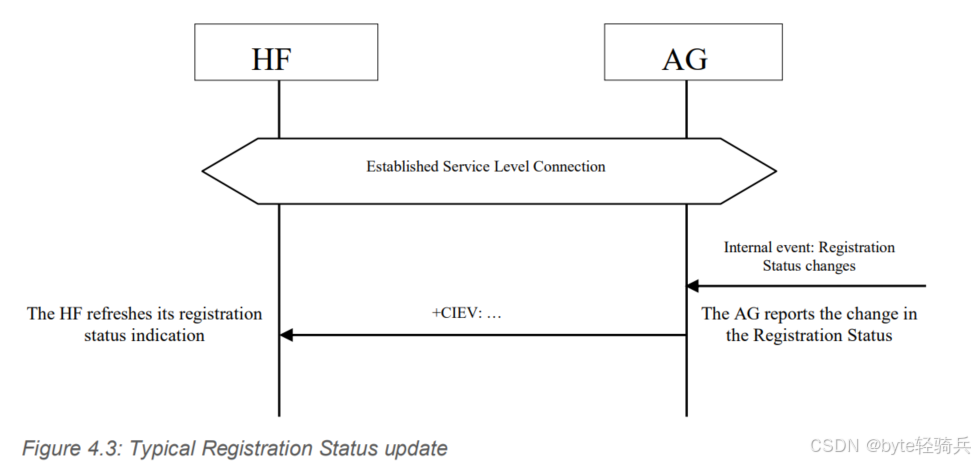

3.1 注册状态更新

状态值定义

值	描述
0	未注册
1	已注册
2	漫游中

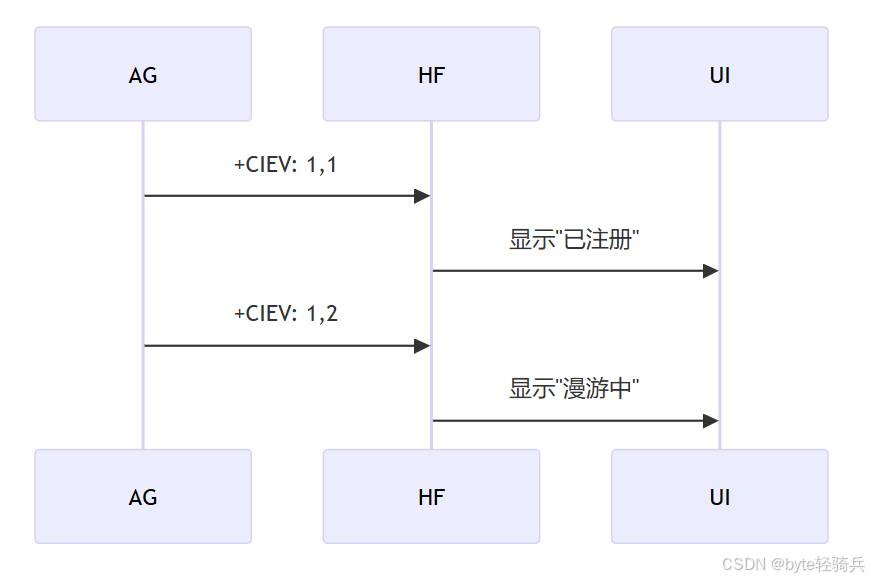

交互流程

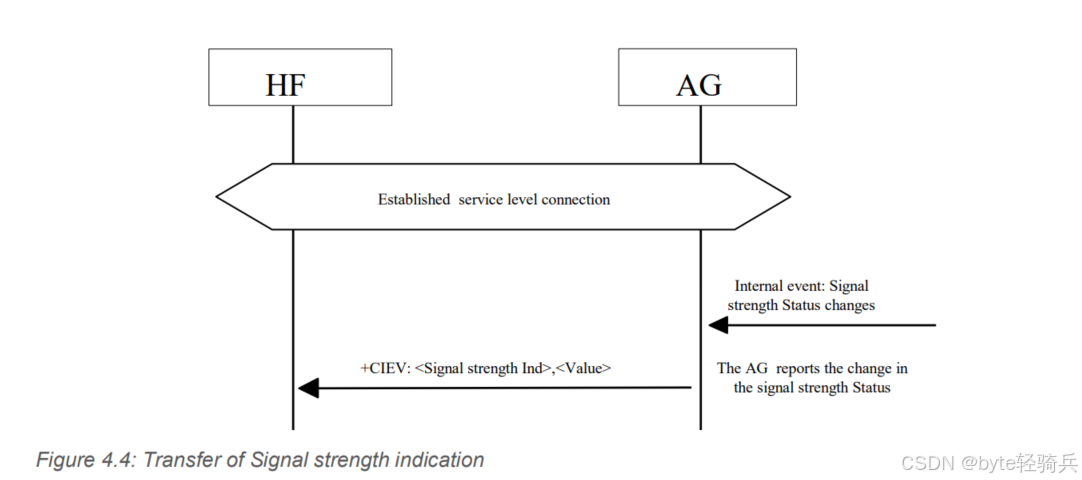

3.2 信号强度指示

取值范围

0: 无信号
1-30: 信号强度递增
31: 超出范围

优化策略

// 信号强度变化超过阈值时更新UI
if (new_strength - old_strength >= 2) {
    update_ui();
}

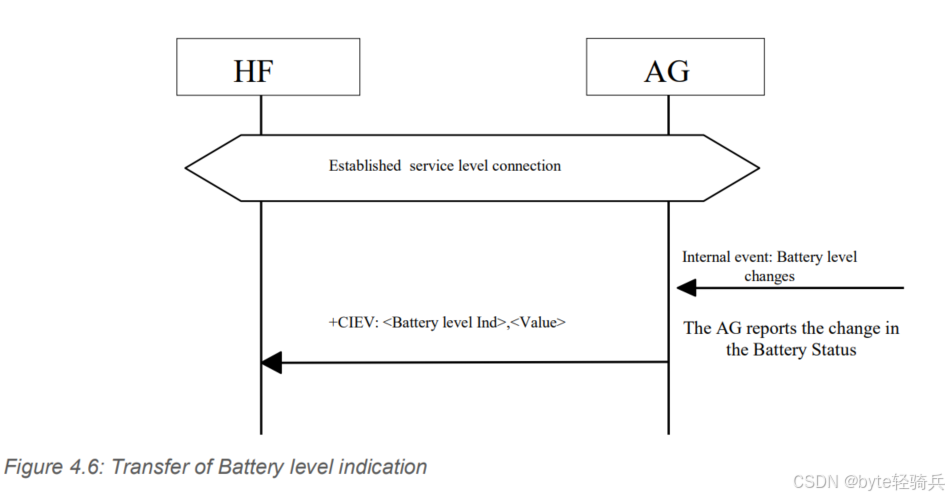

3.3 电池电量监控

取值映射

值	电量百分比
0	0%
1	10%
...	...
5	100%

低电量处理

if (battery_level == 0) {
    send_at_command("AT+BATT=0"); // 断开连接
    play_low_battery_alert();
}

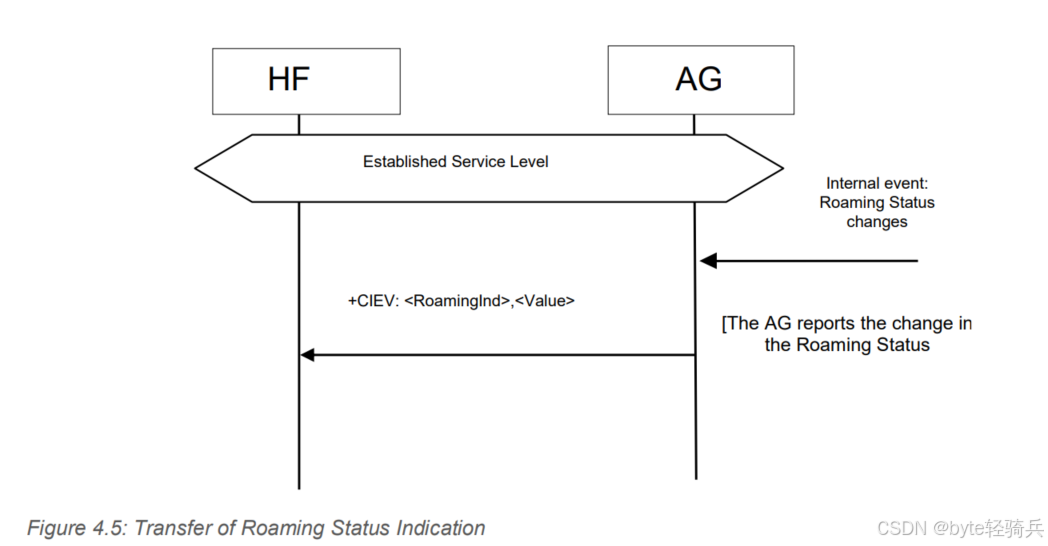

3.4 漫游状态处理逻辑

判定依据：

MCC/MNC比对结果
网络运营商白名单
用户自定义规则

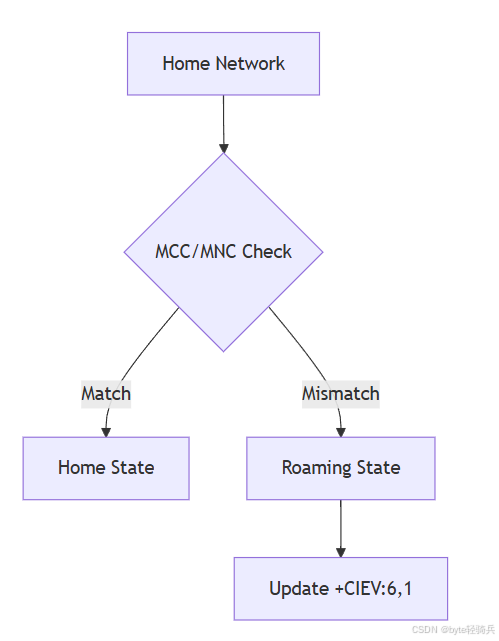

状态转换：

四、运营商查询与错误处理

该流程用于 Hands-Free 设备（HF）获取 Audio Gateway（AG，如手机）当前选择的网络运营商名称，适用于车载系统、蓝牙耳机等场景。

4.1 前提条件

服务级别连接（SLC）已建立：AG 与 HF 之间必须存在有效的 RFCOMM 连接。
连接恢复机制：若连接未建立，AG 需通过blog.csdn.net重新连接。

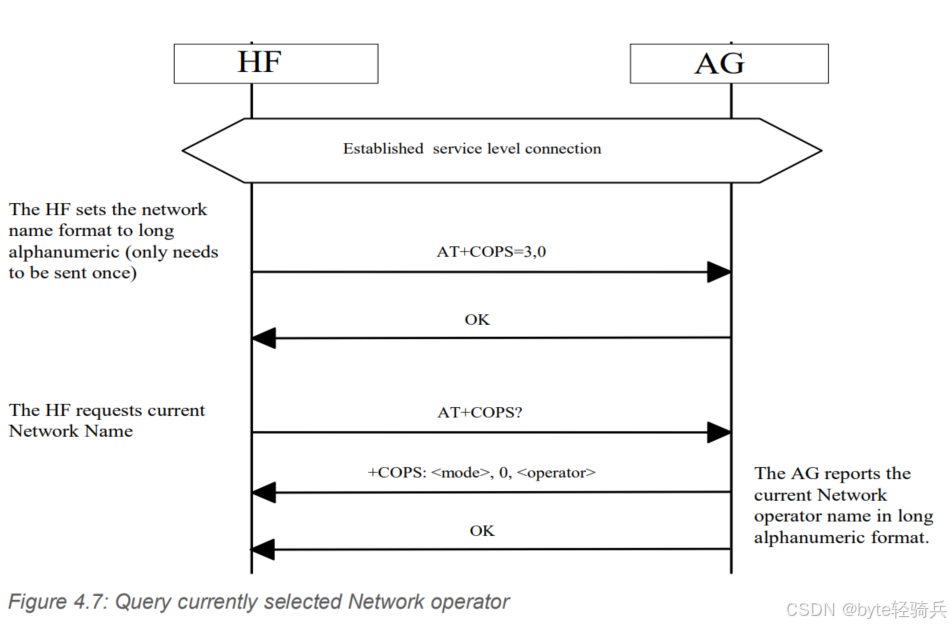

4.3 运营商查询流程

4.4 关键步骤解析

①设置格式：

命令：AT+COPS=3,0
参数说明：
- 3：仅修改格式参数
- 0：指定长字母数字格式（最多 16 字符）

②查询运营商：

命令：AT+COPS?
响应格式：
- +COPS: <format>,<mode>,"<operator>"
- 示例：+COPS: 0,0,"China Mobile"

③无运营商情况：

响应：省略<format>和<operator>字段
处理：HF 应显示 "未注册" 或类似提示

4.5 开发要点

①格式验证：

确保 AG 返回的运营商名称长度≤16 字符
处理特殊字符（如非 ASCII 字符）

②错误处理：

连接超时：设置 AT 命令超时（建议 5 秒）
无效响应：过滤非预期格式的 + COPS 消息

③兼容性测试：

覆盖主流运营商（如中国移动、Verizon）
测试漫游状态下的运营商名称更新

4.6 应用场景

车载系统：在仪表盘显示当前网络运营商
蓝牙耳机：通过语音提示 "已连接至 XX 网络"
设备管理：用于统计用户常连接的运营商

4.7 扩展错误处理机制

错误码映射表：

错误码	含义	典型场景
0	AG忙	同时处理多个呼叫
1	无效AT命令	语法错误
3	不支持的操作	尝试启用未实现功能
5	设备未就绪	蓝牙未连接

错误处理框架：

class ErrorHandler:
    ERROR_MAP = {
        0: "AG busy",
        1: "Invalid command",
        3: "Operation not allowed",
        5: "Device not ready"
    }

    def handle_error(self, code):
        if code in self.ERROR_MAP:
            log.error("CME ERROR %d: %s", code, self.ERROR_MAP[code])
            show_user_alert(self.ERROR_MAP[code])
        else:
            log.warning("Unknown error code: %d", code)

五、典型错误处理与调试机制

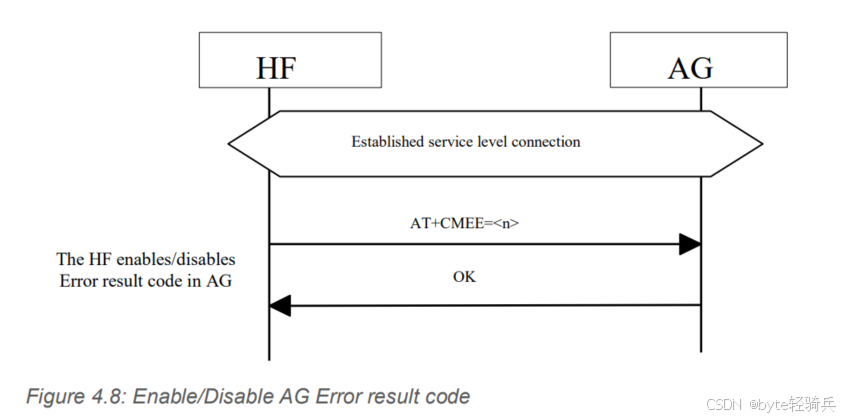

5.1 AT+CMEE：扩展错误报告

功能：启用详细错误代码 参数：AT+CMEE=<n>

<n>=0：基础错误代码
<n>=1：扩展错误代码

典型错误码：

+CME ERROR: 3：操作未支持
+CME ERROR: 10：SIM卡未插入
+CME ERROR: 50：设备未就绪

5.2 常见故障排查

问题1：AT命令无响应

检查项：
- 波特率匹配（常见值：9600/115200）
- 流控制设置（RTS/CTS）
- 模块工作模式（AT/透传）

问题2：+CIEV更新丢失

解决方案：
- 确认AT+CMER已启用
- 检查AT+BIA未禁用目标指示器
- 验证RFCOMM链路质量

调试工具推荐：

Wireshark：抓取蓝牙HCI数据包
nRF Connect：BLE协议分析工具
串口助手：AT命令实时交互

5.3 状态同步故障排查表

现象	检测点	解决方案
状态更新丢失	CMER参数配置	验证AT+CMER=3,0,0,1
信号强度不变化	BIA掩码设置	检查AT+BIA=,,1,1配置
运营商名称乱码	COPS格式设置	确认执行AT+COPS=3,0
错误码无法解析	CMEE功能启用状态	发送AT+CMEE=1启用扩展错误

5.4 性能优化建议

事件防抖机制：设置200-500ms的状态变化延迟阈值
数据压缩策略：对频繁变化的信号强度采用差值触发
内存优化：使用位域存储状态标志

typedef struct {
    uint8_t service:2;
    uint8_t signal:3;
    uint8_t battery:3;
    bool roaming:1;
} status_flags_t;

六、工程实践与优化

6.1 测试用例设计

测试项	测试步骤	预期结果
连接释放响应时间	发送 AT+CHUP → 测量 OK 到达时间	≤100ms
状态通知延迟	模拟状态变化 → 测量 + CIEV 到达时间	≤50ms
多指示器并发通知	同时触发多个状态变化 → 检查通知顺序	按优先级依次到达
