STP基本实验

目录

一 实验要求

二 实验拓扑

三 实验步骤

第一步：配置ce4

第二步，配置ce2的g1/0/2端口

第三步，配置两个与pc直连的端口为边缘端口

---

一 实验要求

1. 开启所有设备，等待STP收敛，观察STP状态
2. 使ce4成为根网桥
3. 使阻塞端口出现在ce2上
4. 把ce1上连接的pc的端口设置为边缘端口

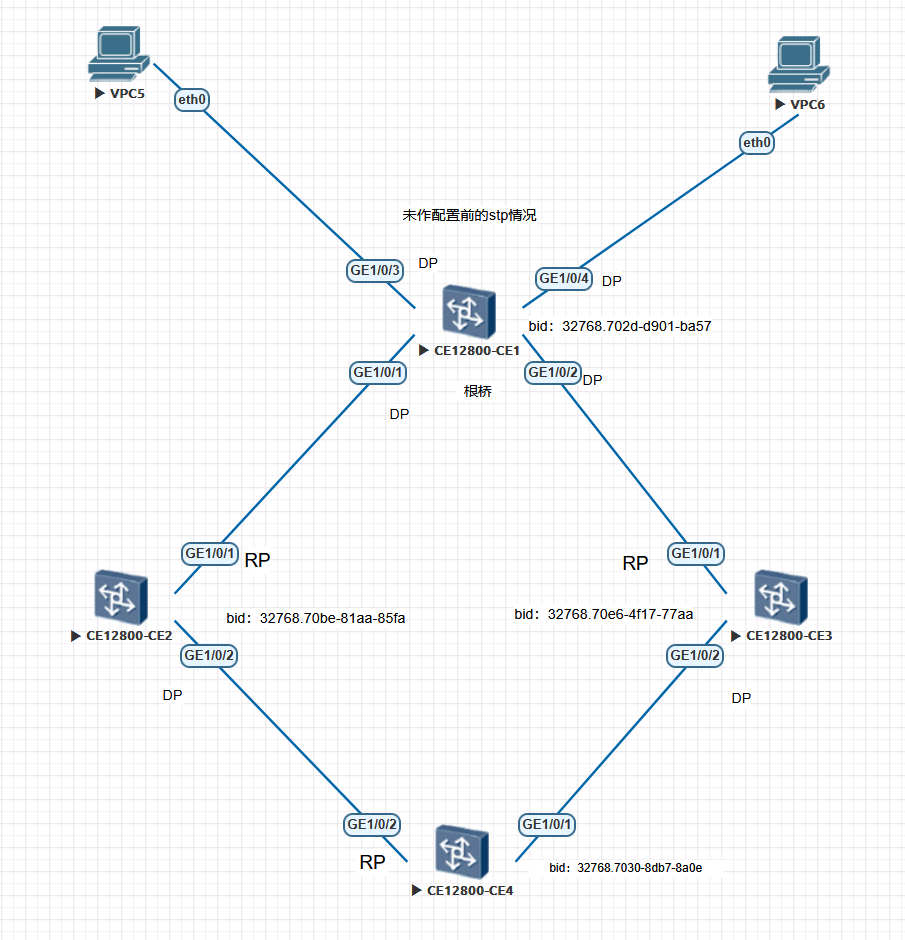

二 实验拓扑

设备：两台虚拟pc，四台华为的ce12800交换机

三 实验步骤

第一步：配置ce4

设置优先级，让它成为根
ce4成为根，ce1的g1/0/2成为阻塞接口，其他端口角色发生变化

[ce4]stp priority 4096
[ce4]commit

第二步，配置ce2的g1/0/2端口

将ce2与根（ce4）近的端口调高cost
默认端口的cost为199999，这里将ce2的g1/0/2设为600001                                                            因cost过高，该端口无法成为根端口或指定端口

[ce2]int g1/0/2
[ce2-GE1/0/2]stp cost 600001
[ce2-GE1/0/2]commit

 第三步，配置两个与pc直连的端口为边缘端口

 避免pc上下线触发STP重新计算

[ce1]int g1/0/3
[ce1-GE1/0/3]stp edged-port enable
[ce1-GE1/0/3]int g1/0/4
[ce1-GE1/0/4]stp edged-port enable
[ce1-GE1/0/4]commit

四 实验现象

省略
