边缘检测技术现状初探1

边缘检测是计算机视觉与图像处理领域的基石技术，其核心目标是通过识别图像中亮度、色彩或纹理的突变区域，提取物体轮廓与结构信息。随着工业自动化、自动驾驶、医学影像分析等领域的快速发展，边缘检测技术经历了从传统算子到深度学习模型的演进，并在实际应用中不断崭露头角。

---

一、技术发展简史：从传统算子到深度学习

1.1 传统算子的时期（1960s-1990s）

早期边缘检测技术基于数学微分运算，通过构建一阶或二阶导数算子捕捉灰度突变。

• Roberts算子（1963）：利用对角差分检测边缘，计算简单但对噪声敏感。
• Sobel与Prewitt算子（1970s）：引入方向性梯度计算，通过3×3卷积核增强抗噪性（如Sobel的加权梯度计算）。
• Canny算法（1986）：提出多阶段优化框架（高斯滤波、梯度计算、非极大值抑制、双阈值连接），成为工业检测的黄金标准。

1.2 多尺度与形态学方法（2000s-2010s）

• Laplacian of Gaussian（LoG）：结合高斯平滑与二阶导数，解决噪声与边缘定位的矛盾。
• 小波变换与模糊理论：通过频域分解与模糊隶属度增强复杂纹理边缘的鲁棒性。
• 形态学方法：基于集合论和结构元素对图像进行形状分析。

1.3 深度学习（2016至今）

• HED（Holistically-Nested Edge Detection）：首次将卷积神经网络（CNN）用于端到端边缘预测，实现多尺度特征融合。
• RCN与PiDiNet：轻量化网络设计（如PiDiNet仅1M参数）支持实时检测，在BSDS500数据集上超越人类标注精度。
• Transformer与多任务模型：EDTER等模型通过全局注意力机制提升长程边缘连续性。

---

二、传统算法简介与示例

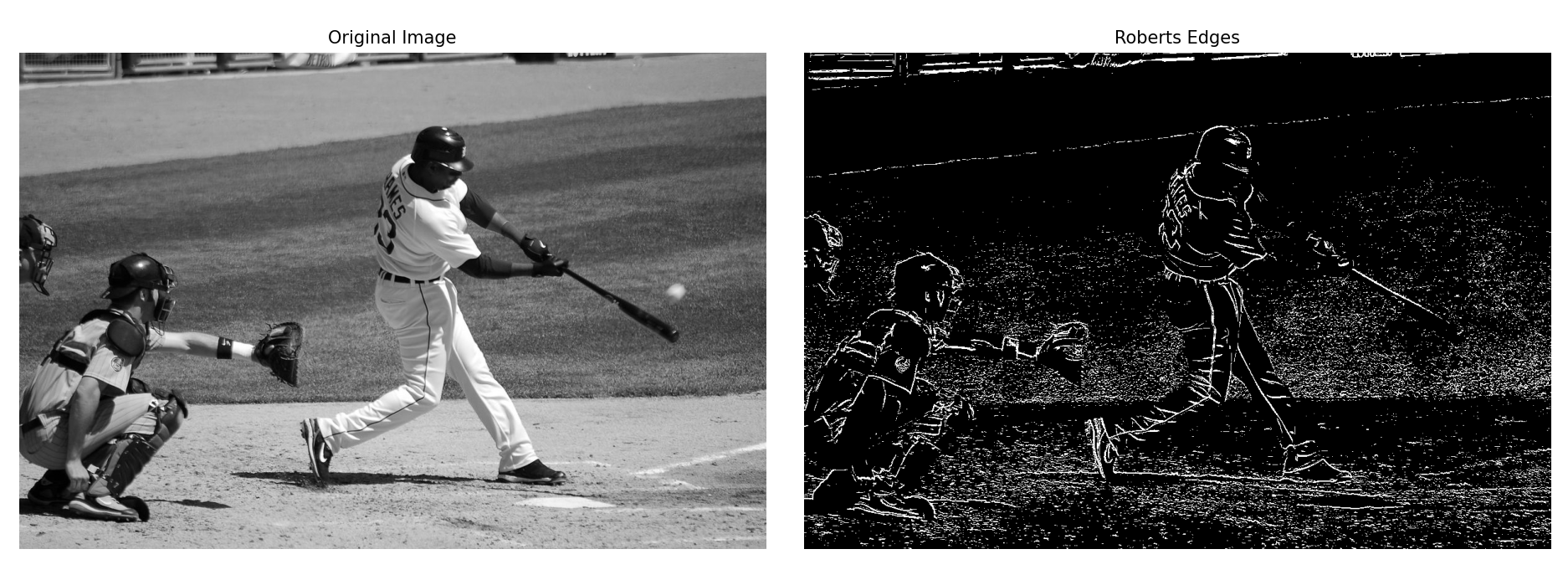

2.1 Roberts算子

Roberts算子通过计算对角像素差异捕捉边缘，其核心为两个2×2卷积核：
$$K_x=\left[\begin{array}{cc}1& 0\\ 0& -1\end{array}\right],K_y=\left[\begin{array}{cc}0& 1\\ -1& 0\end{array}\right]$$

代码实现：

import cv2
import numpy as np
import matplotlib.pyplot as plt

# 读取图像并灰度化
img = cv2.imread('../sports.jpg', cv2.IMREAD_GRAYSCALE)

# Roberts算子卷积核
kernel_x = np.array([[1, 0], [0, -1]], dtype=np.float32)
kernel_y = np.array([[0, 1], [-1, 0]], dtype=np.float32)

# 计算梯度
grad_x = cv2.filter2D(img, -1, kernel_x)
grad_y = cv2.filter2D(img, -1, kernel_y)

# 梯度幅值合并与二值化
grad = np.abs(grad_x) + np.abs(grad_y)  # 或使用平方根：np.sqrt(grad_x**2 + grad_y**2)
edges = np.uint8(np.where(grad > 30, 255, 0))  # 阈值设为30

# 显示
plt.subplot(121), plt.imshow(img, cmap='gray'),
plt.title('Original Image'), plt.axis('off')

plt.subplot(122), plt.imshow(edges, cmap='gray'),
plt.title('Roberts Edges'), plt.axis('off')

plt.tight_layout()
plt.show()

TIPS：

• 直接使用np.abs()简化计算，避免负值截断问题；
• 阈值选择需根据塑料表面反光强度调整（如透明PET瓶建议阈值15-50）；
• 对椒盐噪声敏感，需预先中值滤波处理。

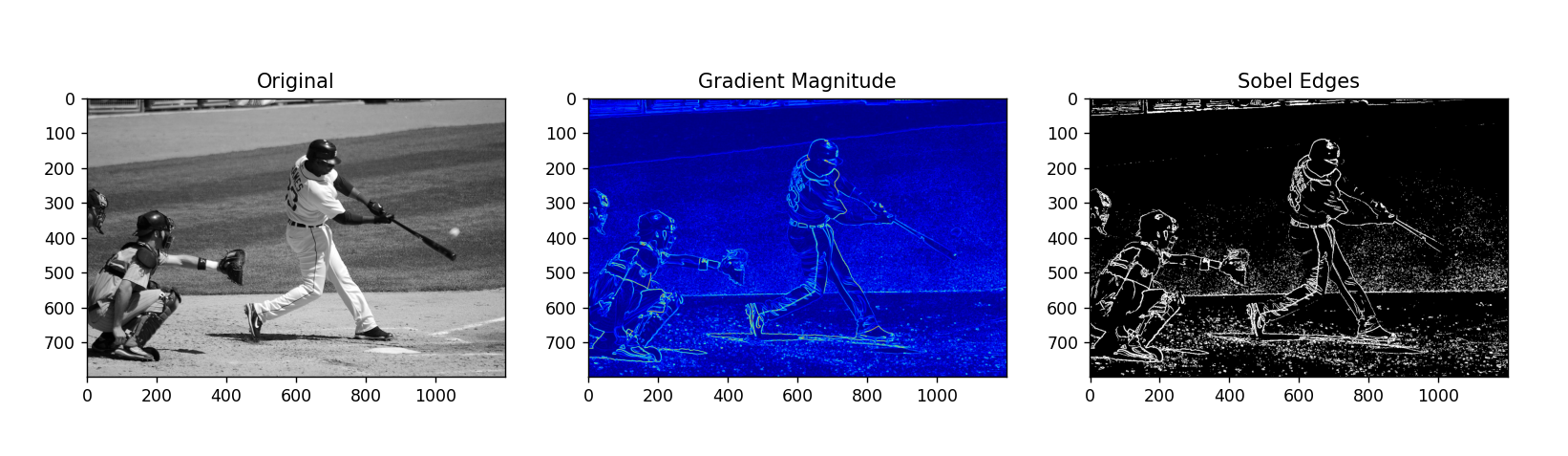

2.2 Sobel算子实现

Sobel算子是一种基于一阶导数的边缘检测算法，通过计算图像水平和垂直方向的梯度幅值来定位边缘。其核心优势在于：

1. 抗噪性：采用3×3高斯加权核，抑制高频噪声干扰
2. 方向性：可分离计算X/Y方向梯度（常用于边缘方向估计）

数学表达式：
$$G_x=\left[\begin{array}{ccc}-1& 0& 1\\ -2& 0& 2\\ -1& 0& 1\end{array}\right]\ast I,G_y=\left[\begin{array}{ccc}-1& -2& -1\\ 0& 0& 0\\ 1& 2& 1\end{array}\right]\ast I$$
边缘强度：$$G=\sqrt{G_x^2+G_y^2}$$

代码实现：

import cv2
import numpy as np
import matplotlib.pyplot as plt

img = cv2.imread('../sports.jpg', cv2.IMREAD_GRAYSCALE)

# Sobel梯度计算
grad_x = cv2.Sobel(img, cv2.CV_64F, 1, 0, ksize=3)
grad_y = cv2.Sobel(img, cv2.CV_64F, 0, 1, ksize=3)

# 归一化梯度幅值
grad_mag = np.sqrt(grad_x ** 2 + grad_y ** 2)
grad_mag = cv2.normalize(grad_mag, None, 0, 255, cv2.NORM_MINMAX, dtype=cv2.CV_8U)

# 动态阈值处理
_, edges = cv2.threshold(grad_mag, 0, 255, cv2.THRESH_BINARY + cv2.THRESH_OTSU)

# 可视化对比
plt.figure(figsize=(12, 4))
plt.subplot(131), plt.imshow(img, cmap='gray'), plt.title('Original')
plt.subplot(132), plt.imshow(grad_mag, cmap='jet'), plt.title('Gradient Magnitude')
plt.subplot(133), plt.imshow(edges, cmap='gray'), plt.title('Sobel Edges')
plt.show()

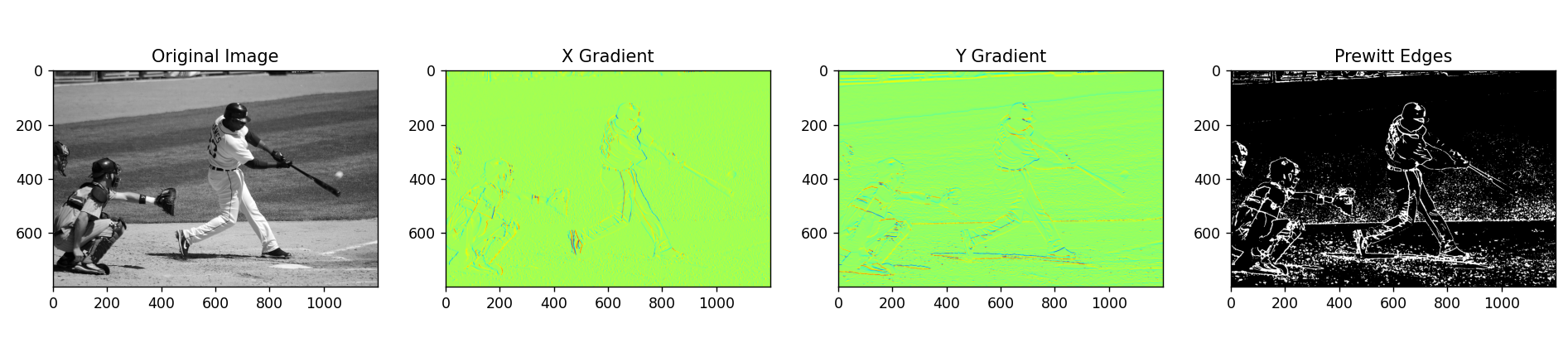

2.3 Prewitt算子

Prewitt算子是一种基于一阶导数的边缘检测方法，与Sobel算子的主要区别在于均匀权重核设计，其特点包括：

1. 计算效率高：核内无高斯加权，仅使用均匀权重（适合嵌入式设备）
2. 方向敏感：对水平/垂直/对角边缘具有明确响应
3. 噪声敏感：未内置平滑处理，需配合预处理使用

数学表达式：
$$K_x=\left[\begin{array}{ccc}-1& 0& 1\\ -1& 0& 1\\ -1& 0& 1\end{array}\right],K_y=\left[\begin{array}{ccc}-1& -1& -1\\ 0& 0& 0\\ 1& 1& 1\end{array}\right]$$
边缘强度：$$G=|G_x|+|G_y|$$ （简化计算，避免平方根耗时）

例子

import cv2
import numpy as np
import matplotlib.pyplot as plt

img = cv2.imread('../sports.jpg', cv2.IMREAD_GRAYSCALE)

# Prewitt核计算
kernel_x = np.array([[-1, 0, 1], [-1, 0, 1], [-1, 0, 1]], dtype=np.float32)
kernel_y = np.array([[-1, -1, -1], [0, 0, 0], [1, 1, 1]], dtype=np.float32)
grad_x = cv2.filter2D(img, cv2.CV_64F, kernel_x)
grad_y = cv2.filter2D(img, cv2.CV_64F, kernel_y)

# 梯度幅值归一化与自适应阈值
grad_mag = np.abs(grad_x) + np.abs(grad_y)
grad_mag = cv2.normalize(grad_mag, None, 0, 255, cv2.NORM_MINMAX).astype(np.uint8)
_, edges = cv2.threshold(grad_mag, 0, 255, cv2.THRESH_BINARY + cv2.THRESH_OTSU)

# 形态学后处理（闭合断裂边缘）
kernel = cv2.getStructuringElement(cv2.MORPH_ELLIPSE, (3, 3))
edges = cv2.morphologyEx(edges, cv2.MORPH_CLOSE, kernel, iterations=1)

# 可视化对比
plt.figure(figsize=(12, 4))
plt.subplot(141), plt.imshow(img, cmap='gray'), plt.title('Original Image')
plt.subplot(142), plt.imshow(grad_x, cmap='jet'), plt.title('X Gradient')
plt.subplot(143), plt.imshow(grad_y, cmap='jet'), plt.title('Y Gradient')
plt.subplot(144), plt.imshow(edges, cmap='gray'), plt.title('Prewitt Edges')
plt.tight_layout()
plt.show()

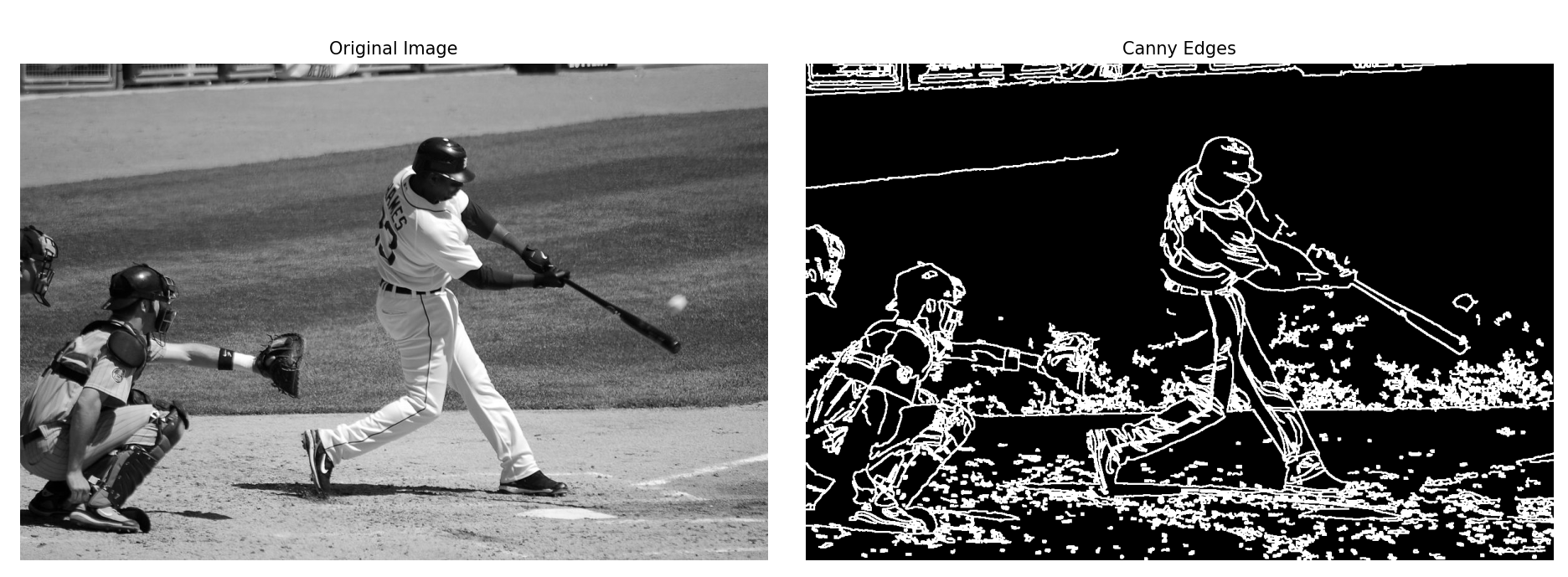

2.4 Canny算法

技术要点：高斯核尺寸（5×5）平衡噪声抑制与细节保留，双阈值（50,150）需根据材质反光特性调整。

import cv2
import numpy as np
import matplotlib.pyplot as plt

# 图像读取与预处理
img = cv2.imread('../sports.jpg', cv2.IMREAD_GRAYSCALE)
img_blur = cv2.GaussianBlur(img, (5, 5), 1)

# Canny边缘检测（双阈值自适应）
edges = cv2.Canny(img_blur, 50, 150)

# 边缘连接优化
kernel = np.ones((3, 3), np.uint8)
edges = cv2.dilate(edges, kernel, iterations=1)
# 显示
plt.subplot(121), plt.imshow(img, cmap='gray'),
plt.title('Original Image'), plt.axis('off')

plt.subplot(122), plt.imshow(edges, cmap='gray'),
plt.title('Canny Edges'), plt.axis('off')

plt.tight_layout()
plt.show()
