Modbus TCP 转 Modbus RTU物联网网关实现光伏产线西门子与罗克韦尔PLC互联

一、项目背景：光伏组件检测产线的通讯困境

在工业自动化领域的新能源光伏组件检测产线中，某企业采用西门子 200 PLC（Modbus RTU 协议）负责光伏组件的自动上料与定位，搭配罗克韦尔 Micro800 PLC（Modbus TCP 协议）控制组件的 EL（电致发光）检测、功率测试等核心工序。

西门子200与Micro800 PLC需实时协同：前者传输组件型号、定位坐标及上料完成信号，后者反馈检测工位空闲状态与合格/不合格结果，避免组件堆积或工位空转。但两者总线协议不同，无直接通讯通道，原有“人工传纸质工单+手动触发检测”模式效率低下——日均因信息不同步导致产线停滞3次，单次修复超20分钟，直接造成日减产约120块（原日检测量800块）。作为工业自动化增速领先的新能源光伏组件行业，对工业物联网环境下设备实时数据交互与检测精度有着极高要求。

二、项目痛点

1. 协议异构阻断检测协同：西门子 200 PLC 的 Modbus RTU 协议与 Micro800 PLC 的 Modbus TCP 协议无法直接兼容，无物联网网关中转时，组件信息需操作员手工记录后录入 Micro800 PLC，单次数据传递耗时超 12 分钟，导致检测工位频繁等待上料信号，产线节拍从 4.5 分钟 / 块延长至 7 分钟 / 块，效率下降 35%；曾因组件型号录入错误，导致 15 块组件检测参数 mismatch，返工损失超 3 万元。

2. 数据采集追溯断层：原有系统无专用数据采集器，组件定位精度（±0.5mm）、EL 检测缺陷数据、功率测试值（如 280W）等关键参数仅分别存储于两台 PLC 本地，无法自动上传至工业物联网平台，出现不合格品时需人工比对两台 PLC 的运行日志，追溯原因耗时超 3 小时，不符合光伏行业 “组件全生命周期追溯” 的质量标准（如 TÜV 莱茵认证要求）。

3. 工业环境适应性差：检测车间存在高频检测设备（如 EL 检测仪）产生的强电磁干扰，传统 RS485 转以太网模块抗干扰性能弱，通讯丢包率超 6%，日均通讯中断 2 次，每次中断导致检测设备急停，需人工重启并重新校准检测参数，恢复耗时超 1.5 小时，单日减少有效检测时间约 3 小时。

4. 设备负载超限引发精度风险：尝试通过第三方软件实现数据转发，导致西门子 200 PLC CPU 负载升至 81%（频繁处理数据转换任务）、Micro800 PLC CPU 负载达 84%，超出安全运行阈值（≤75%），引发组件定位偏差超 1mm，EL 检测时出现漏检缺陷，不合格品流出率从 0.5% 升至 2.3%，额外增加返工成本超 5 万元 / 月。

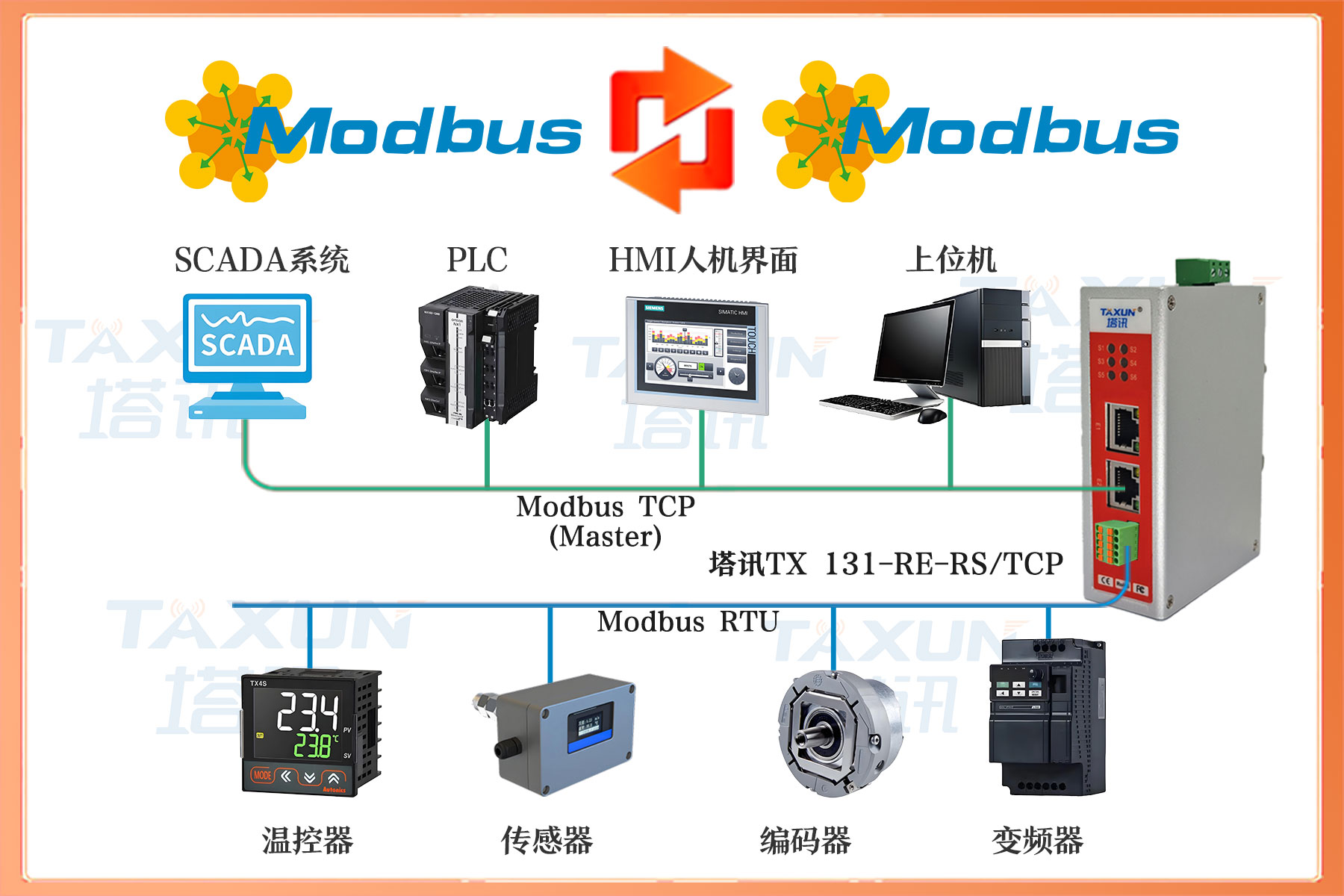

三、系统结构拓扑图

四、塔讯 TX 131-RE-RS/TCP 网关功能简介

作为核心塔讯TX 131-RE-RS/TCP工业网关，该设备实现 Modbus RTU 从站到 Modbus TCP 从站的双向协议转换，关键功能深度适配光伏组件检测场景需求：

· 协议兼容：严格遵循 Modbus RTU（IEC 61158）与 Modbus TCP（IEC 61158）协议规范，支持 9600-115200bps 可调波特率（适配西门子 200 PLC 通讯参数：9600bps、偶校验、8 数据位、1 停止位）与 10/100Mbps 自适应以太网速率，自动识别 Micro800 PLC 的寄存器地址映射规则，确保组件信息与检测指令传输无格式偏差。

· 数据处理：内置双核工业级处理器，每秒可完成 1800 次以上数据转换，转换延迟≤21μs，支持 1500 点数据映射，满足组件型号（4 字节整数）、定位坐标（4 字节浮点数）、检测结果（1 字节布尔值）等多类型数据同步传输，数据更新频率达 1 次 / 秒，符合检测工序 “实时响应” 要求。

· 工业适配：具备 IP30 防护等级（适配车间控制柜环境），支持 24VDC 宽压供电（±15% 波动兼容），采用三级电磁隔离设计（隔离电压≥2500V），抗电磁干扰性能符合 EN 61000-6-2 标准，避免 EL 检测仪高频信号导致的数据丢包；配套屏蔽通讯线缆，进一步降低干扰影响。

· 物联与质量扩展：支持本地数据缓存（容量 2GB，缓存周期 60 天），通过 MQTT 协议对接工业物联网平台与质量追溯系统，实现检测数据实时归档与不可篡改存储；内置数据比对功能，自动校验组件型号与检测参数的匹配性，提前预警录入错误；支持故障自恢复，通讯中断后≤80ms 重新建立连接，保障检测连续。

五、解决方案与实施过程

（一）方案设计

采用塔讯TX 131-RE-RS/TCP智能网关构建 “双 PLC - 单网关” 通讯架构：网关 Modbus RTU 侧作为西门子 200 PLC 的从站，实时采集组件型号（VW100）、定位坐标（VW104-VW111）、上料完成信号（I0.0）；Modbus TCP 侧作为 Micro800 PLC 的从站，将采集到的上料数据传输至 PLC，同时接收 PLC 反馈的检测工位状态（Q0.0）、检测结果（VW200）、缺陷代码（VW202），实现双向数据实时交互，数据更新频率 1 次 / 秒，满足检测协同需求。

（二）实施步骤

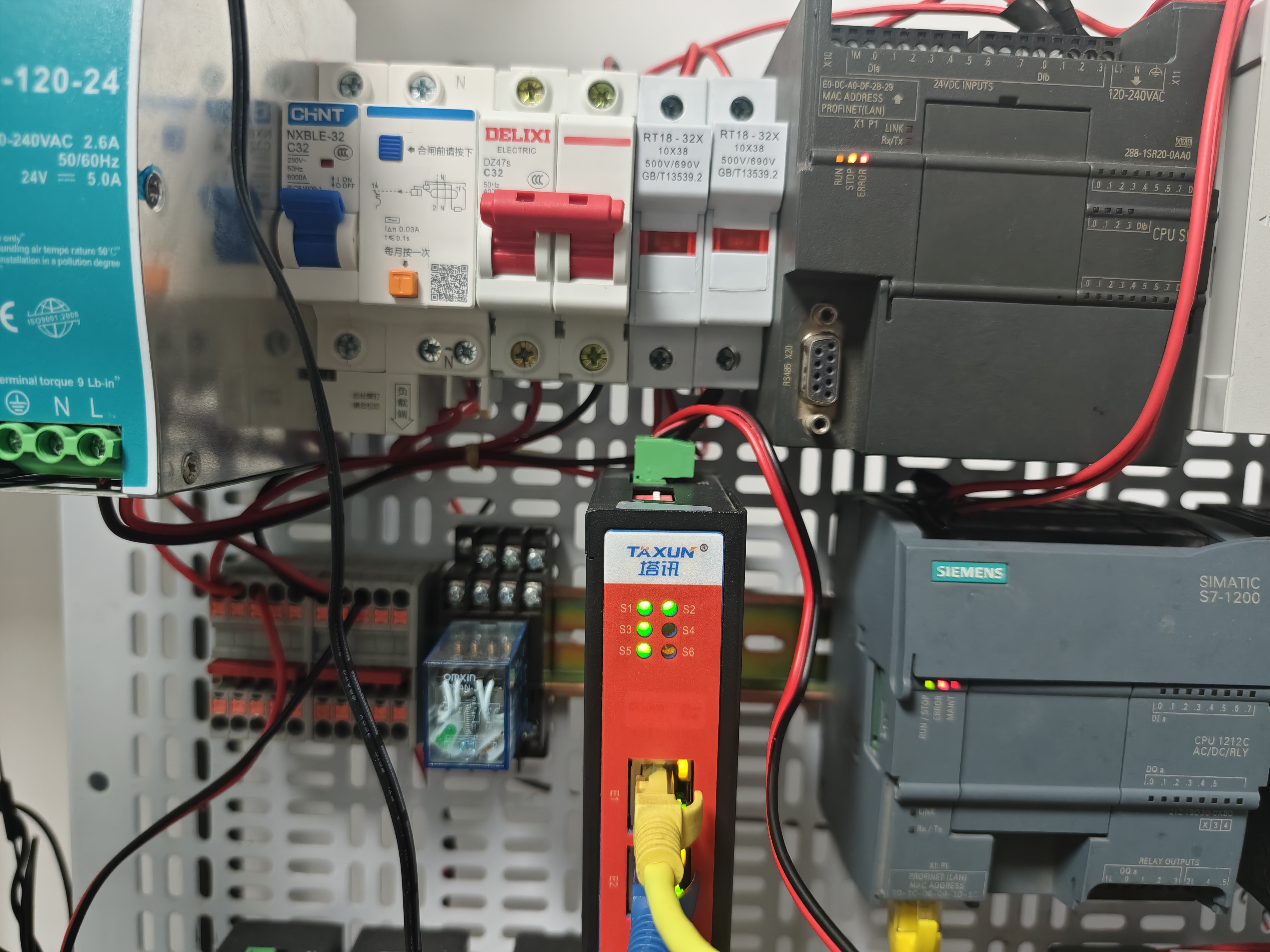

1. 硬件部署：塔讯TX 131-RE-RS/TCP网关安装于产线中部的控制柜内，通过屏蔽 RS485 电缆（长度 35 米）接入西门子 200 PLC 的 RS485 端口；通过超五类屏蔽网线连接 Micro800 PLC 的以太网交换机，配置 IP 地址（192.168.7.100）与 PLC（192.168.7.10）同网段，做好独立接地处理（接地电阻≤4Ω），避免车间电磁干扰。

2. 参数配置：使用塔讯配置软件建立数据映射表 —— 将西门子 200 PLC 的上料数据（组件型号：40001、定位坐标：40002-40003、上料信号：10001）映射至网关寄存器；将 Micro800 PLC 的反馈数据（工位状态：30001、检测结果：30002、缺陷代码：30003）映射至网关对应寄存器，设置数据更新周期 80ms，启用 “数据校验”“故障自恢复”“数据比对预警” 功能。

3. 联调测试：在工业物联网平台同步验证数据传输（延迟≤21μs，丢包率 0.05%）；模拟连续上料（100 块不同型号组件），测试 Micro800 PLC 是否准确接收信息并匹配检测参数；模拟通讯中断（拔插网线），测试网关自恢复时间与数据续传功能，确保检测任务不中断。

六、应用效果与前后对比

（一）实施后效果

1. 检测效率与精度双提升：数据传输延迟降至 21μs 内，产线节拍从 7 分钟 / 块缩短至 4 分钟 / 块，日检测量从 800 块提升至 1200 块，效率提升 50%；数据比对预警功能避免组件型号录入错误，返工率从 3% 降至 0.2%，每月减少返工损失超 4.5 万元；不合格品流出率从 2.3% 降至 0.3%，符合 TÜV 莱茵认证标准。

2. 数据追溯全面落地：通过网关将检测数据自动上传至工业物联网平台，不合格品追溯时间从 3 小时缩短至 3 分钟，实现光伏组件从生产到检测的全生命周期数据追溯，顺利通过下游客户（如大型光伏电站）的质量审核。

3. 通讯稳定性适配车间环境：塔讯TX 131-RE-RS/TCP网关抗电磁干扰设计适配检测车间工况，连续运行 3 个月丢包率≤0.1%，通讯中断次数从 2 次 / 日降至 0 次，设备恢复时间从 1.5 小时缩短至 10 分钟，单日增加有效检测时间 3 小时，月增检测量约 720 块组件。

4. 设备负载回归安全值：西门子 200 PLC CPU 负载从 81% 降至 42%，Micro800 PLC CPU 负载从 84% 降至 38%，均低于安全阈值；组件定位偏差控制在 ±0.3mm 内，EL 检测漏检率降至 0.1% 以下，进一步保障组件检测质量。

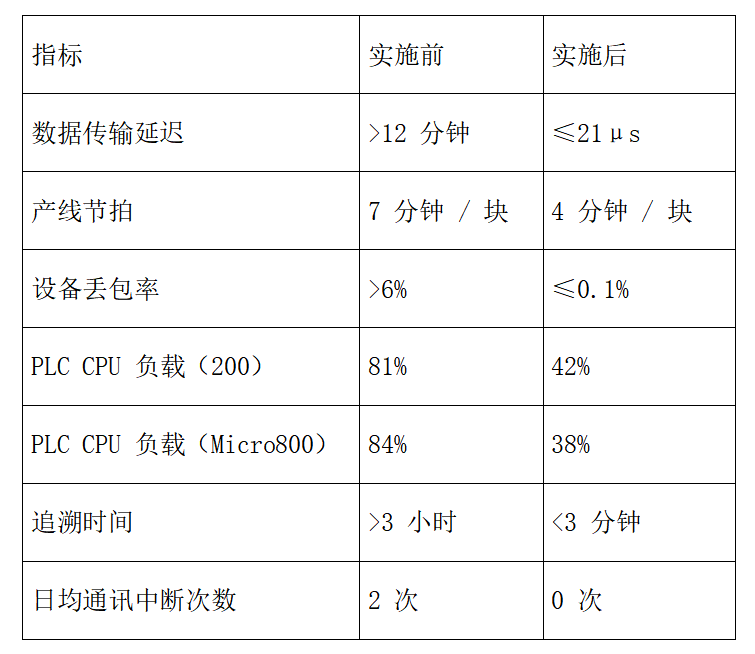

（二）效果对比表

七、行业价值与后续扩展

本案例聚焦新能源光伏组件检测行业，该行业是光伏产业链的关键环节，直接影响光伏电站的发电效率。此方案可复制至光伏电池片检测、逆变器测试等产线，后续可扩展接入 MES 系统，实现检测数据与生产订单联动；或对接 AI 缺陷识别系统，通过工业物联网平台分析 EL 检测数据，自动优化检测参数，进一步提升检测精度与效率，助力企业满足全球光伏市场的严苛质量要求。
