Unity Shader Graph 3D 实例 - 一个简单的红外线扫描全身效果
目录
创建一个Shader Graph文件
构造Shader Graph节点
基础渲染贴图节点
拆分Z轴坐标节点
增加基于时间的循环
制作扫描的条形效果
增加条形效果的颜色
叠加条形效果到原模型上
最终展示效果
前言
在Unity Shader Graph中，实现红外线扫描效果可以为游戏增添独特的视觉效果，模拟类似红外探测器扫描物体的效果。通过结合物体坐标和Shader Graph的强大功能，我们可以创建一个动态的扫描条，从模型的某一位置扫描至另一位置，模拟红外线的扫描过程。本篇博客将介绍如何利用Shader Graph实现这一效果，教你如何通过节点系统控制扫描线的移动及其与物体位置的关系，帮助你打造炫酷的红外扫描效果。
创建一个Shader Graph文件
在Project视图里点击鼠标右键，选择Shader Graph/URP/Lit Shader Graph，创建第一个Shader Graph文件，命名为Scan。

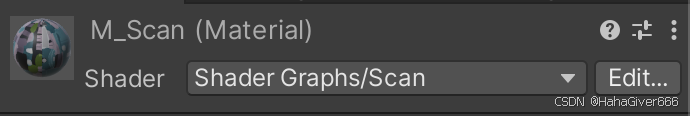

创建两个对应的材质球命名为M_Scan和M_ScanEye，使用Scan的Shader Graph文件。
构造Shader Graph节点
基础渲染贴图节点
声明一个Texture2D的贴图变量命名为MainTex，将其数据进行采样（Sample Texture 2D）处理转化为在Shader Graph中可以操作的数据。
拆分Z轴坐标节点

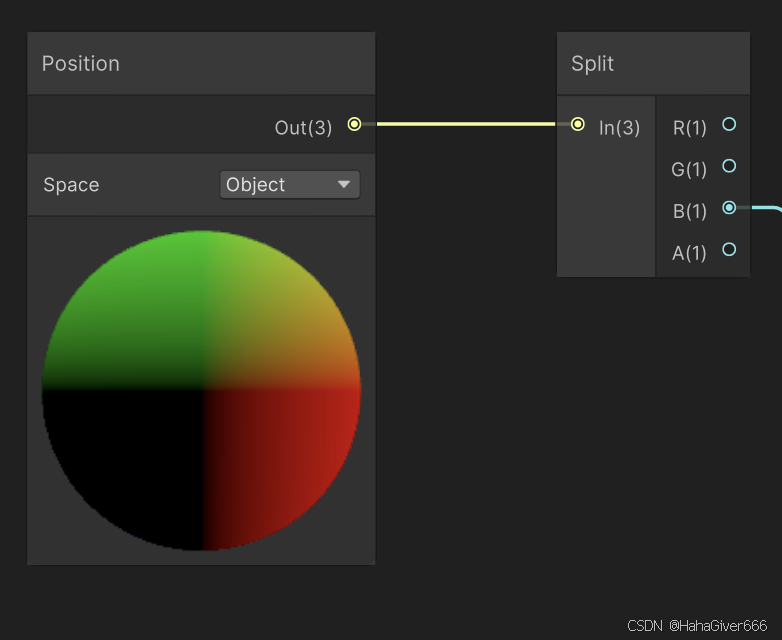

扫描效果我们希望是从前往后的，所以它的坐标轴会用到的是Z轴，因此我们可以用Position节点进行拆分，获取它的Z值（对应B的值），当然还是基于游戏物体的空间坐标系。
增加基于时间的循环

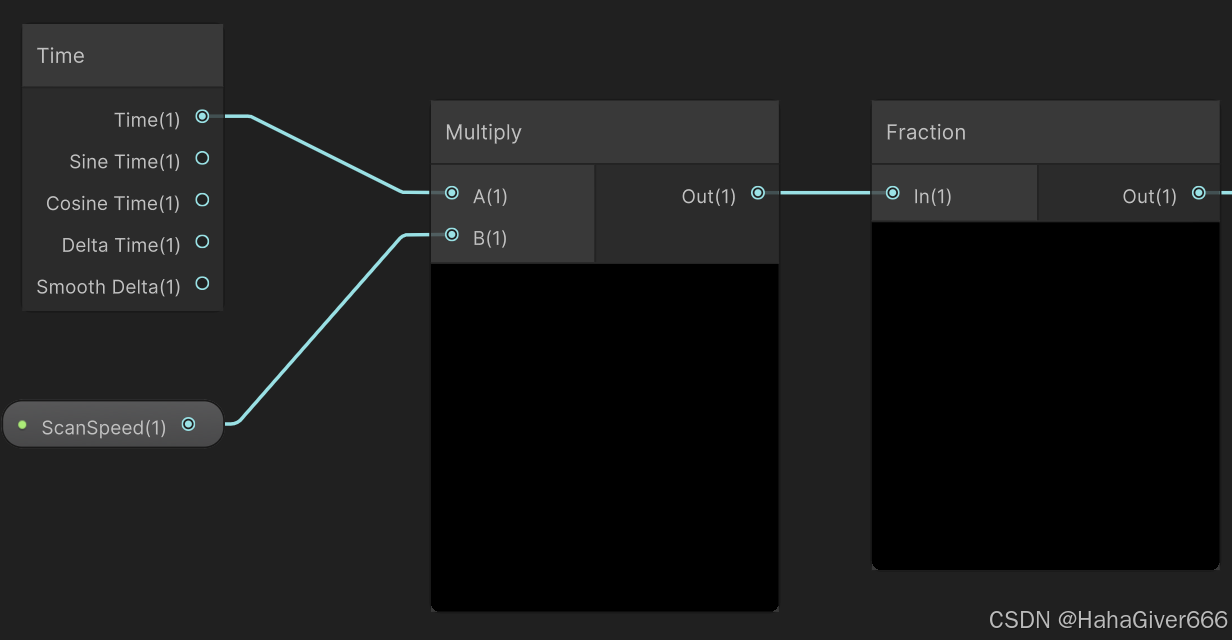

创建一个Time时间节点，并将其乘以一个Float类型的变量命名为ScanSpeed，用来控制扫描的速度。然后在其乘法的结果进行一个Fraction处理，获得小数点后的值，即该结果会一直循环从0到1，这样我们就能看到扫描一直进行的效果。
将Fraction之后的数据结果用Remap节点重新对应下，即将输入的值按照输入的最小最大值对应映射到输出的最大最小值，原因还是因为坐标轴存在正负，这样才能从前往后的去做扫描效果。

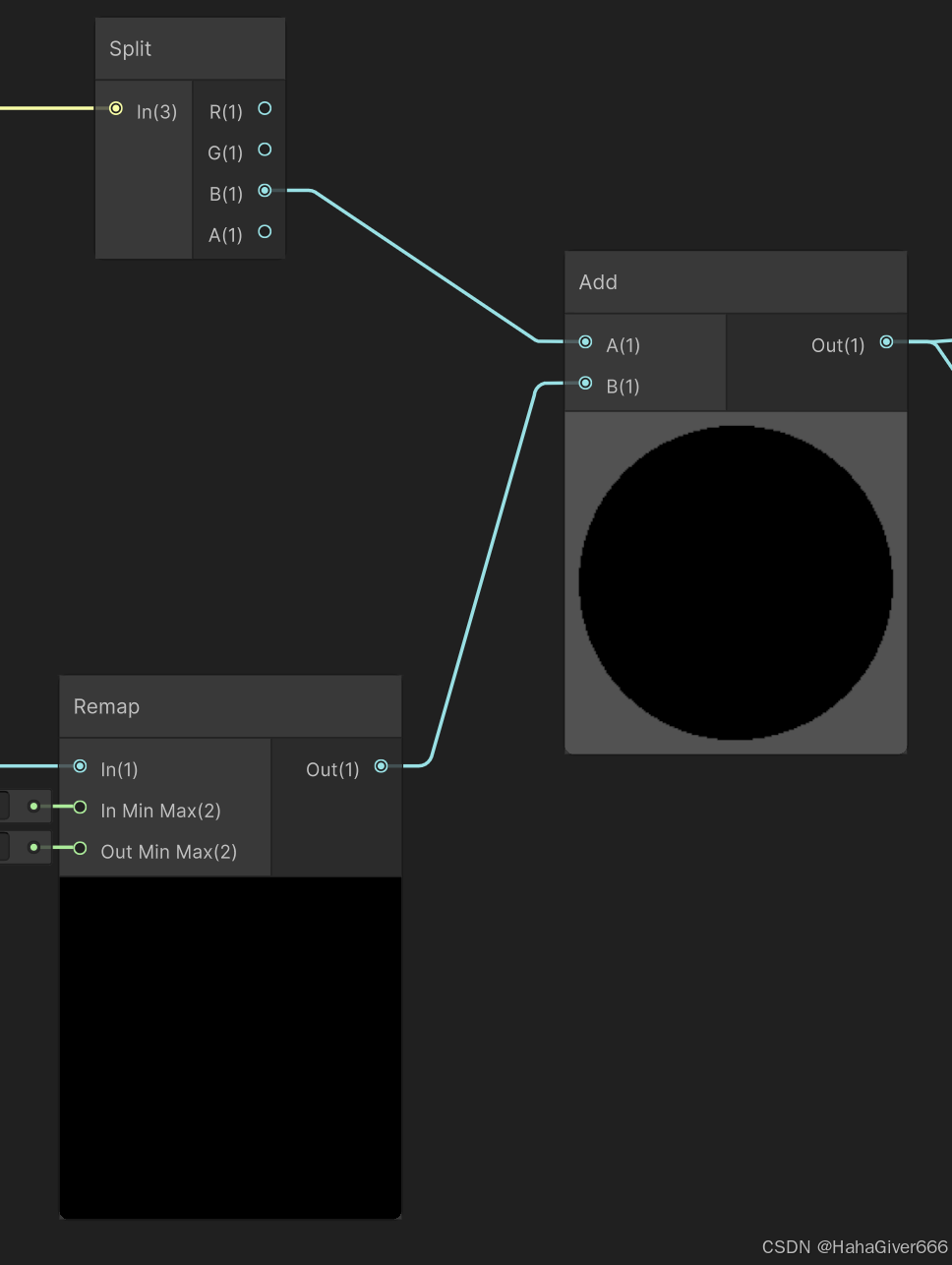

将Remap之后的值加到Z轴的值上，这样Z的值就会随着时间开始从模型最前到最后往复循环。
制作扫描的条形效果

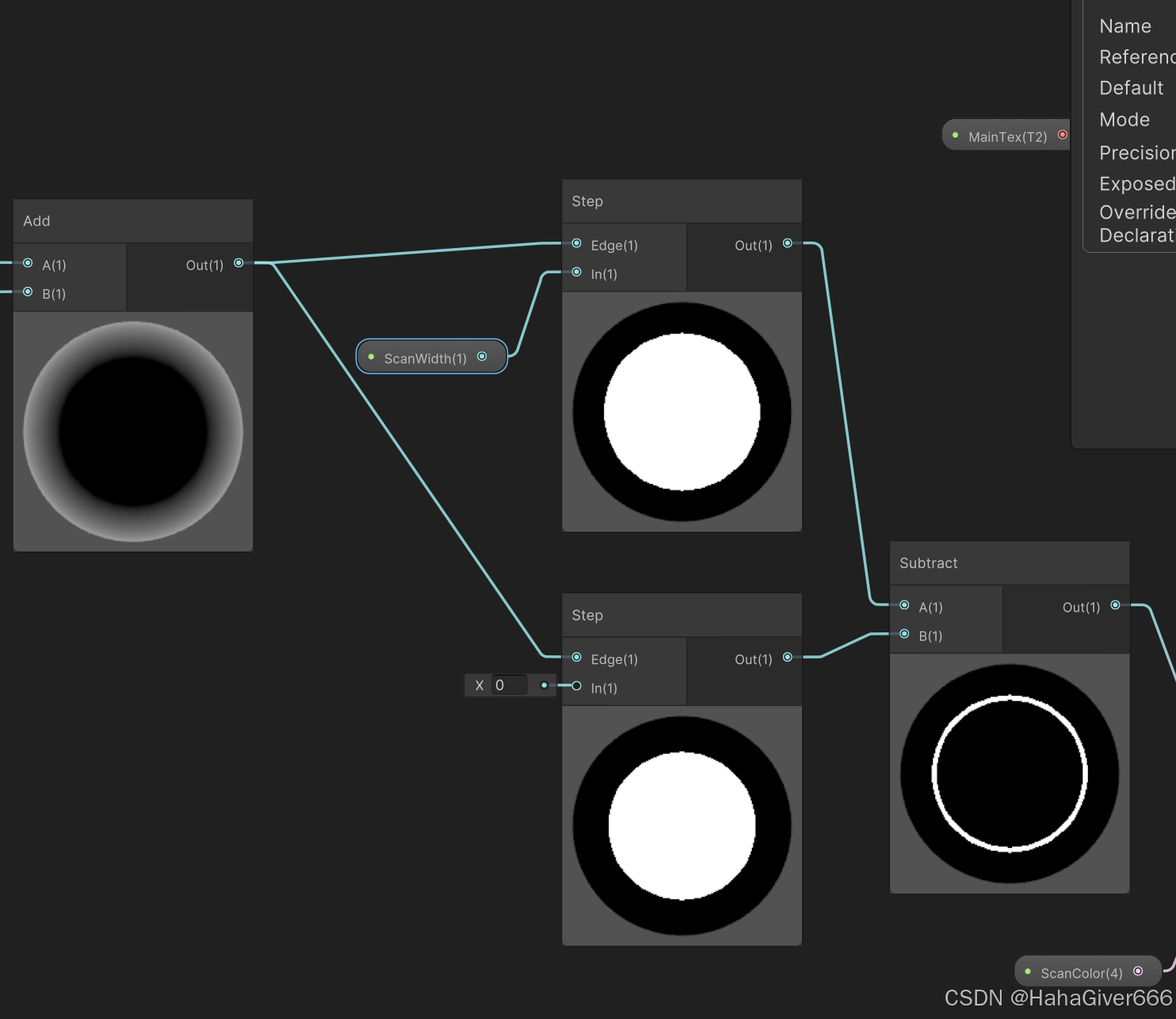

当有了基于模型Z轴从前往后往复循环的数据之后，我们只需要将输出的值做一个Step节点的筛选（类似漏斗效果，当In输入的值比Edge小则为1显示为白色，大于Edge则为黑色），分别连接两个，一个的In值保持为0，另一个In值用一个Float型的变量命名为ScanWidth控制条形的宽度。那么增加了宽度的就会获得更多的白色部分，多的白色部分即为条形的宽度，减去另一个Step节点的值就可以获得一个宽度为ScanWidth的条形效果。
增加条形效果的颜色

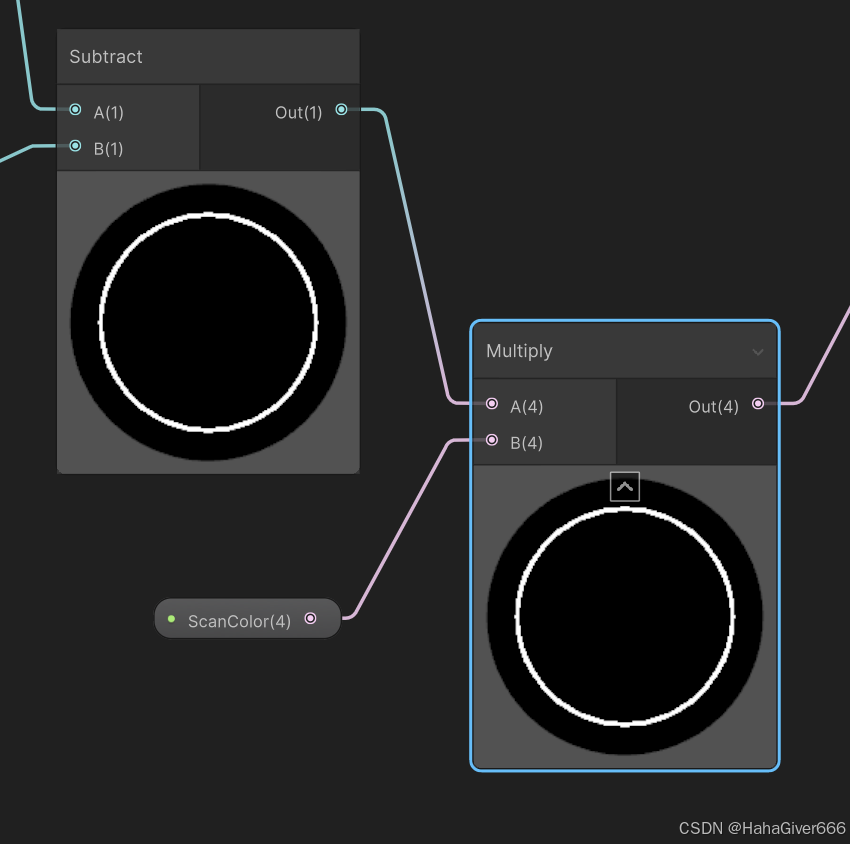

将获得的条形效果数据与一个Color型变量命名为ScanColor相乘，即可获得带颜色的条形效果，将颜色设置为HDR。
叠加条形效果到原模型上

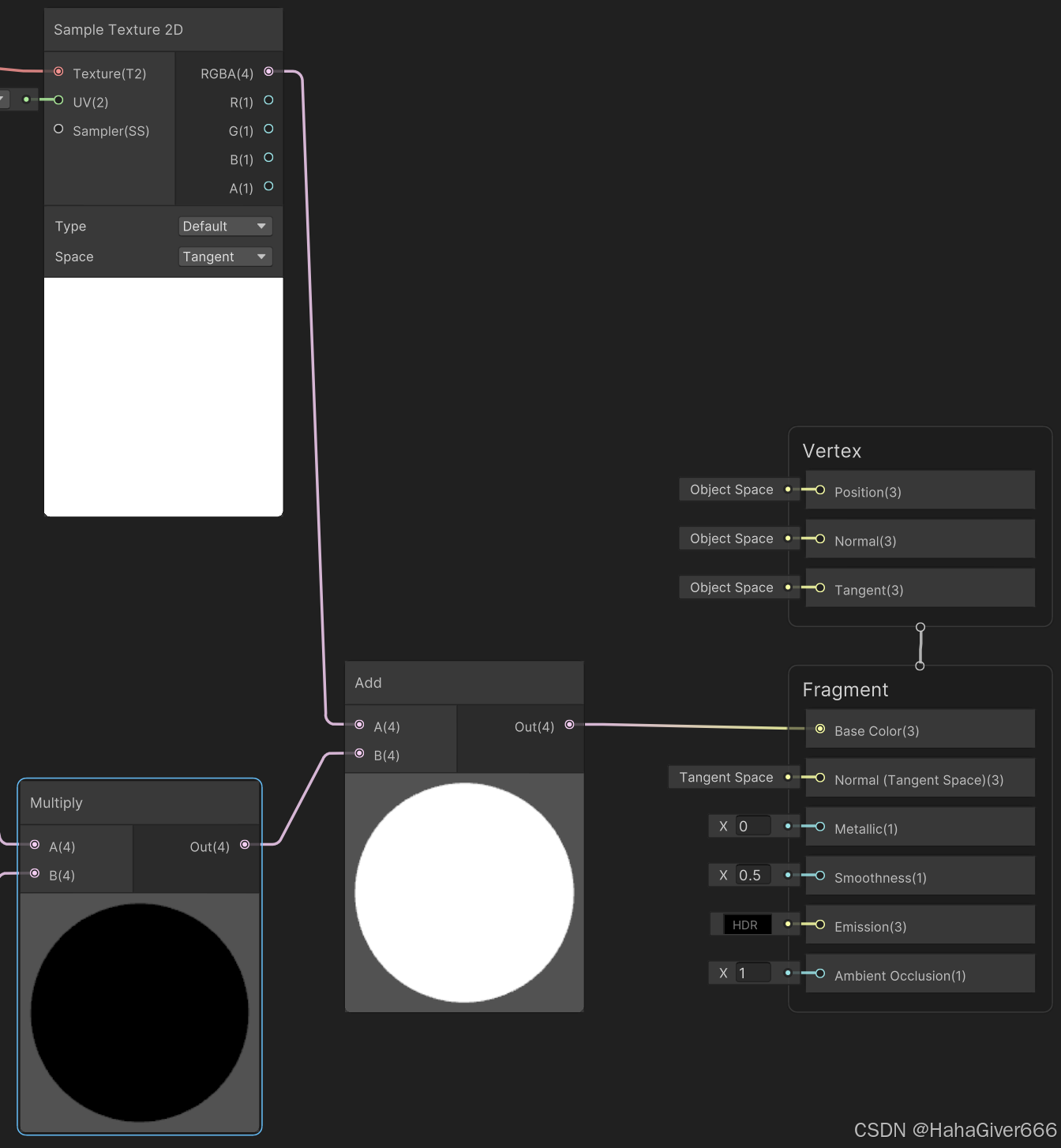

最后使用Add节点，将条形效果叠加到原始的贴图采样数据上，就可以获得条形扫描效果了。

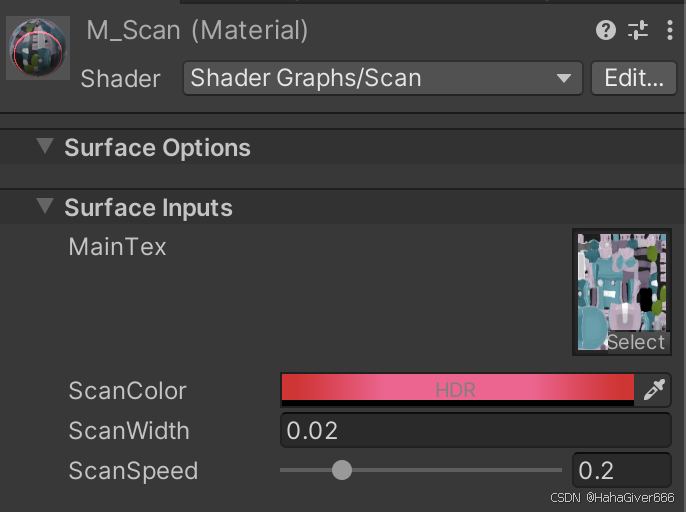

然后在材质球上调整一下参数，如下。
最终展示效果

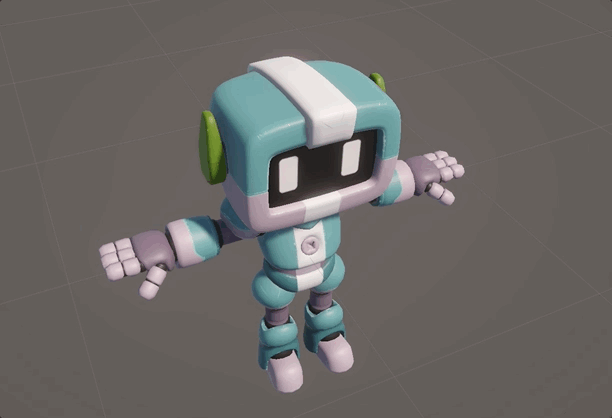

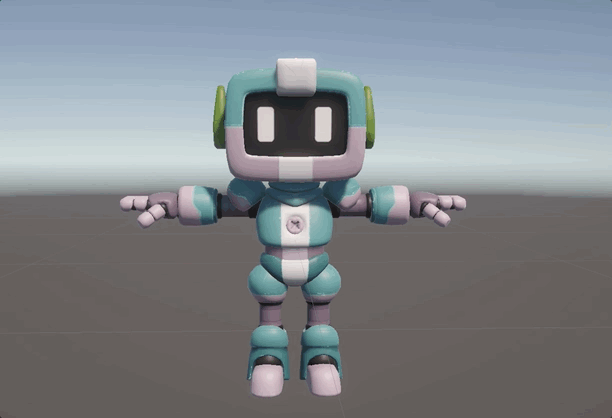

多角度展示红外线扫描效果。
