前言
在Unity Shader Graph中，创建一个3D打印效果可以模拟物体从底部逐渐构建的过程，通过利用物体的坐标和Shader Graph中的各种节点，如Step节点，我们可以实现层层叠加的打印效果。本篇博客将介绍如何使用Shader Graph实现这一效果，结合物体的局部坐标和动态控制，打造一个模拟3D打印的视觉效果，帮助开发者掌握在Shader中处理动态层次和位置的技巧。
创建一个Shader Graph文件
在Project视图里点击鼠标右键，选择Shader Graph/URP/Lit Shader Graph，创建第一个Shader Graph文件，命名为Print。
创建两个对应的材质球命名为M_Print和M_PrintEye，使用Print的Shader Graph文件。
构造Shader Graph节点
设置Surface Type为透明
打印效果是一个由无到有的过程，因此需要用到Alpha透明通道，所以需要将渲染的模式设置为Transparent。
基础渲染贴图节点

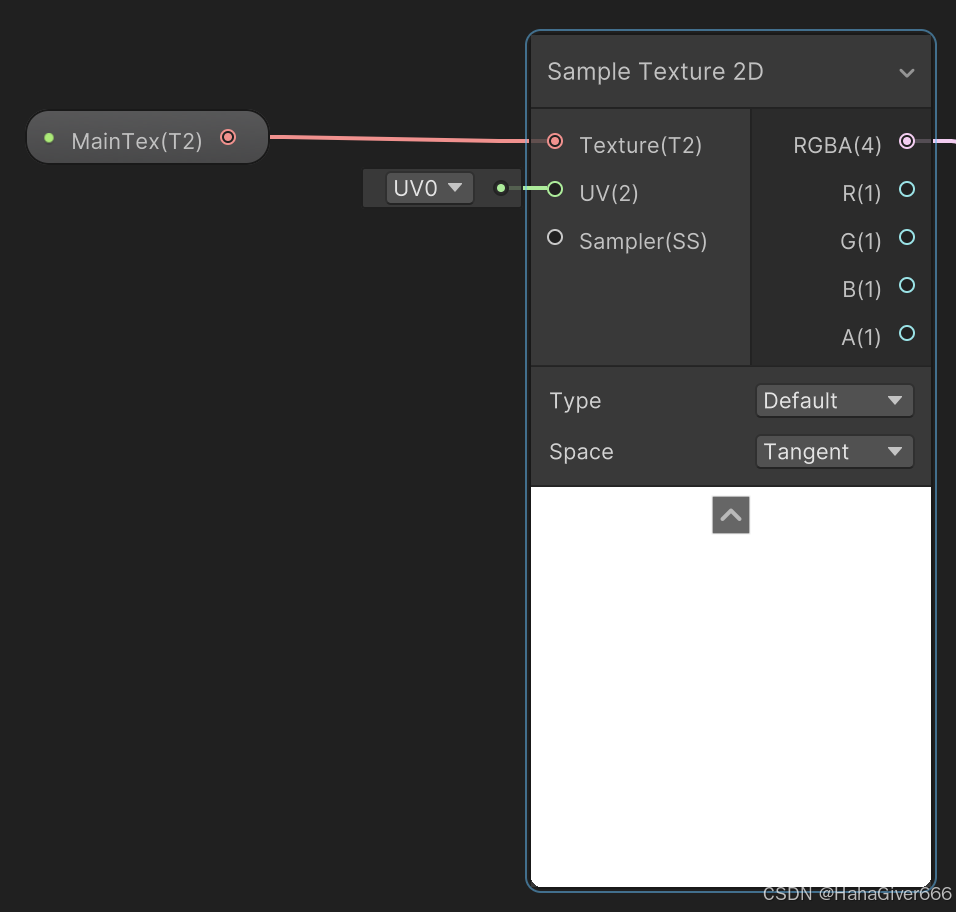

声明一个Texture2D的贴图变量命名为MainTex，将其数据进行采样（Sample Texture 2D）处理转化为在Shader Graph中可以操作的数据。
拆解Y轴坐标节点

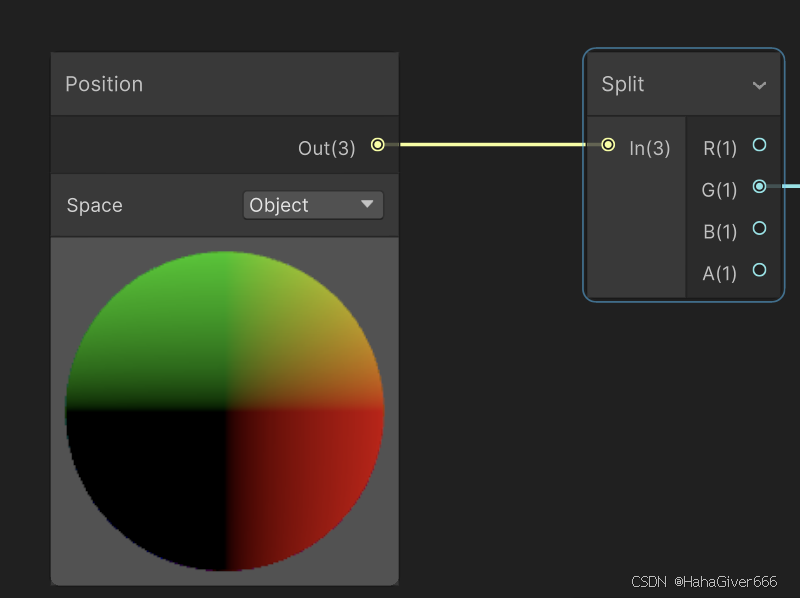

打印是基于Y轴的，从下往上，因此需要用到游戏物体的Y轴值，用Position节点并设置其空间坐标为Object即游戏物体本身，然后用Split节点拆分X、Y、Z的值，获取Y轴的值。
增加基于时间的循环

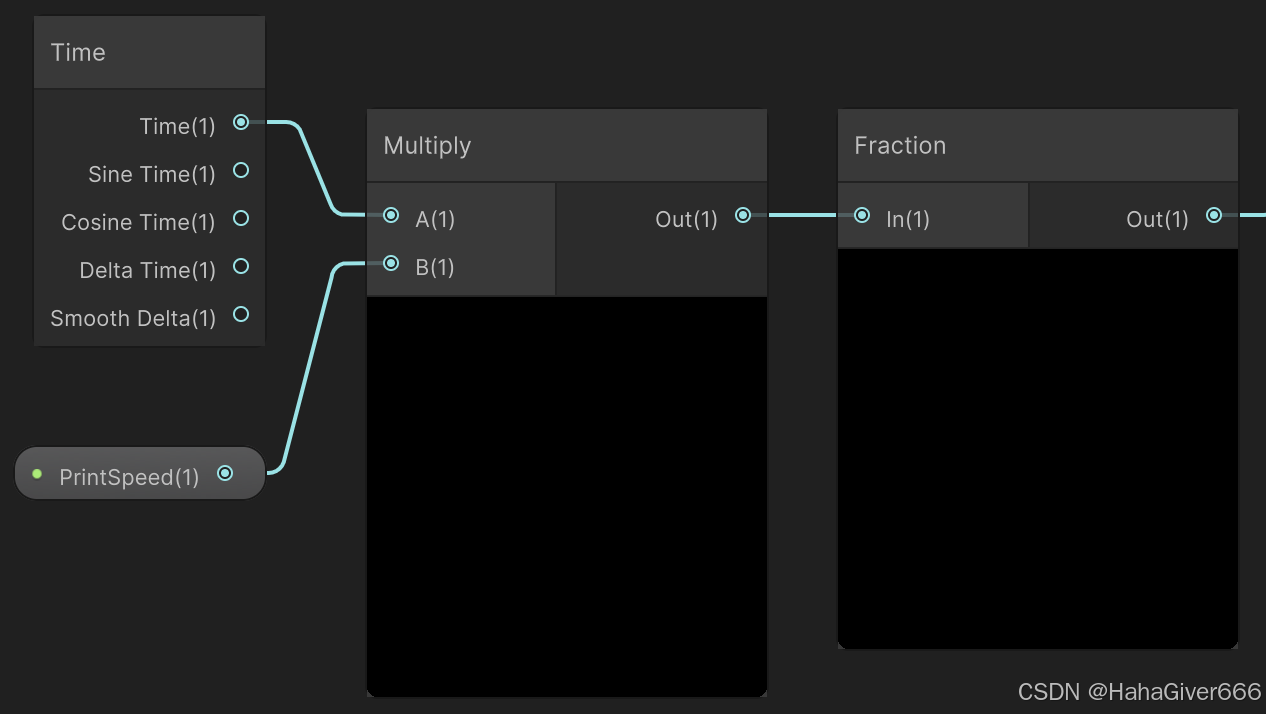

创建一个Time时间节点，并将其乘以一个Float类型的变量命名为PrintSpeed，用来控制打印的速度。然后在其乘法的结果进行一个Fraction处理，获得小数点后的值，即该结果会一直循环从0到1，这样我们就能看到打印一直循环进行的效果。

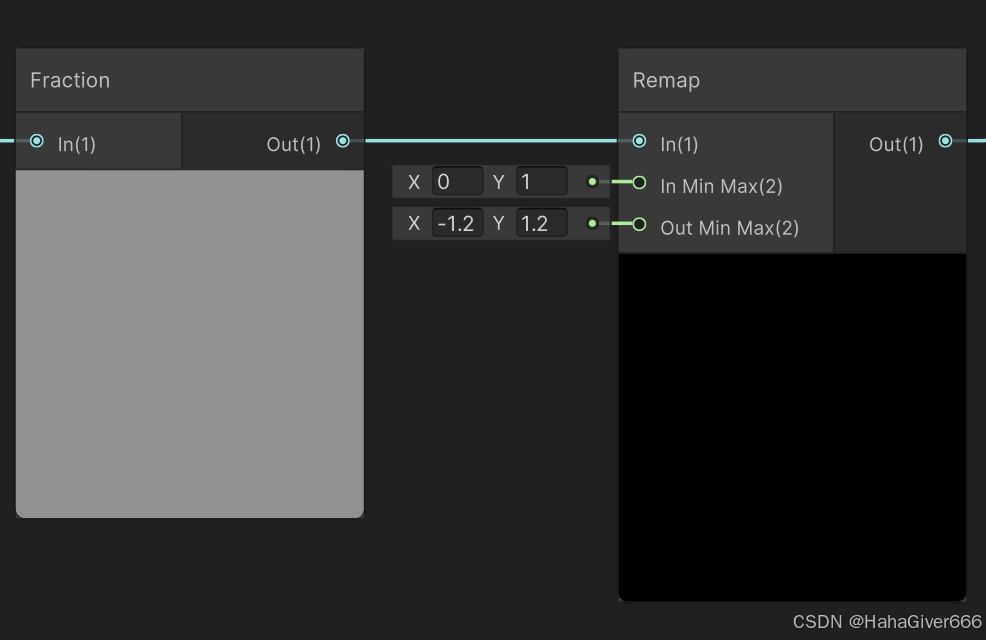

将Fraction之后的数据结果用Remap节点重新对应下，即将输入的值按照输入的最小最大值对应映射到输出的最大最小值，原因还是因为坐标轴存在正负，这样才能从最下往顶上的去做打印效果。
创建带打印边的节点

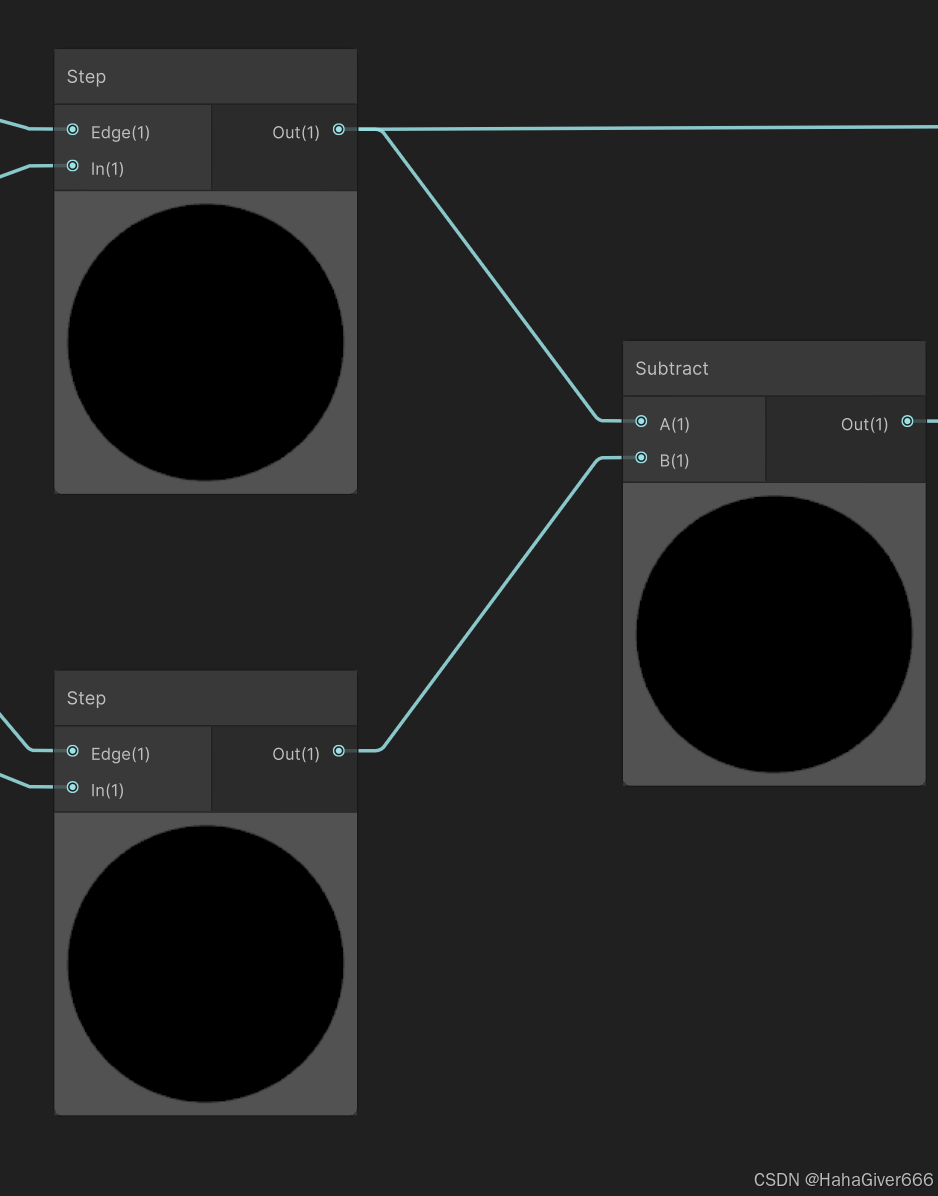

将Y轴的值作为Edge输入到Step节点里，然后将Remap后的值给到In，这样就会基于Y轴去做遮罩渲染，并将这个输出连接到Fragment节点的Alpha值上。同时将Remap的值减去一个Float类型的PrintHeight变量，用来制作打印的边条效果。减去后的值再连接到另一个Step节点的In值，并将Y轴的值连接到这个Step的Edge获取到减去边条宽度的数据。
将基础的Step输出值用Subtract节点减去（减法节点）减去宽度的Step输出值，就获得了该宽度的值。
给打印边带加颜色

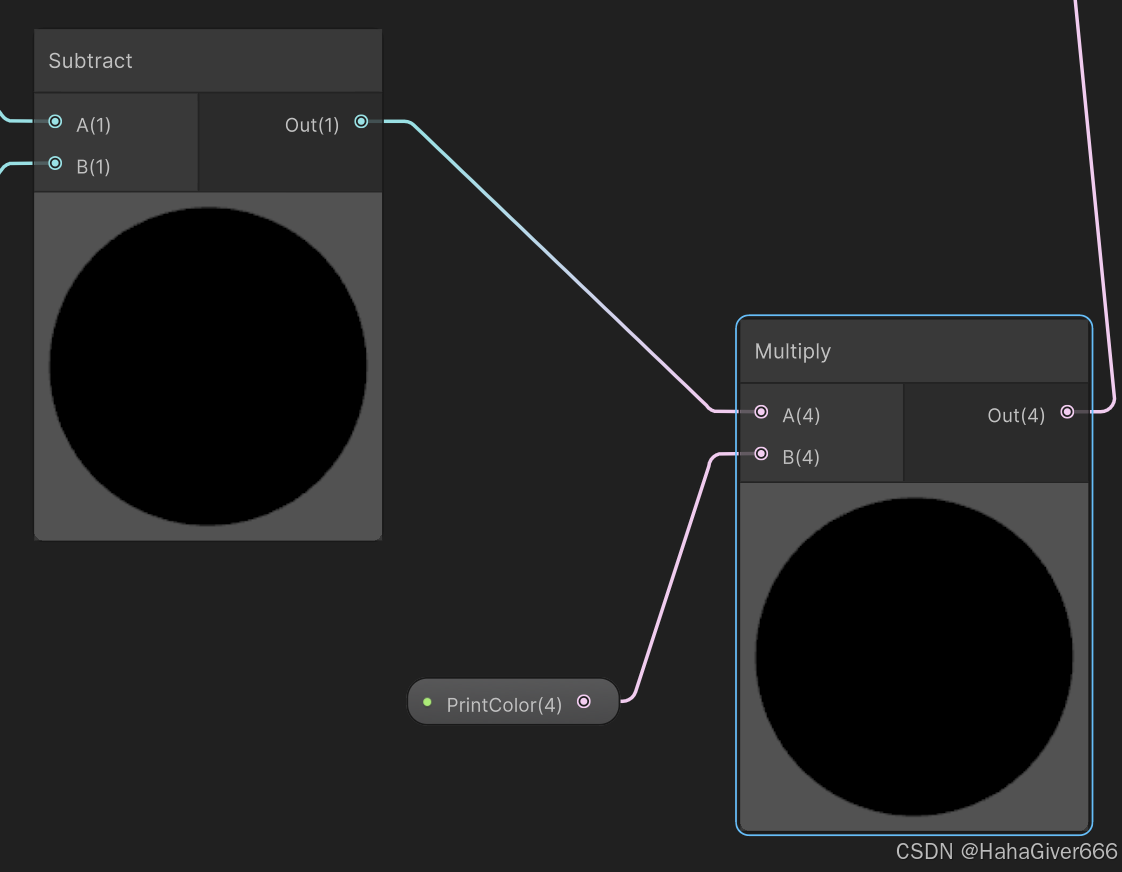

用减去之后的边带数据乘以一个颜色变量命名为PrintColor，设置为HDR，用来增加科技感。
叠加打印条效果到原模型

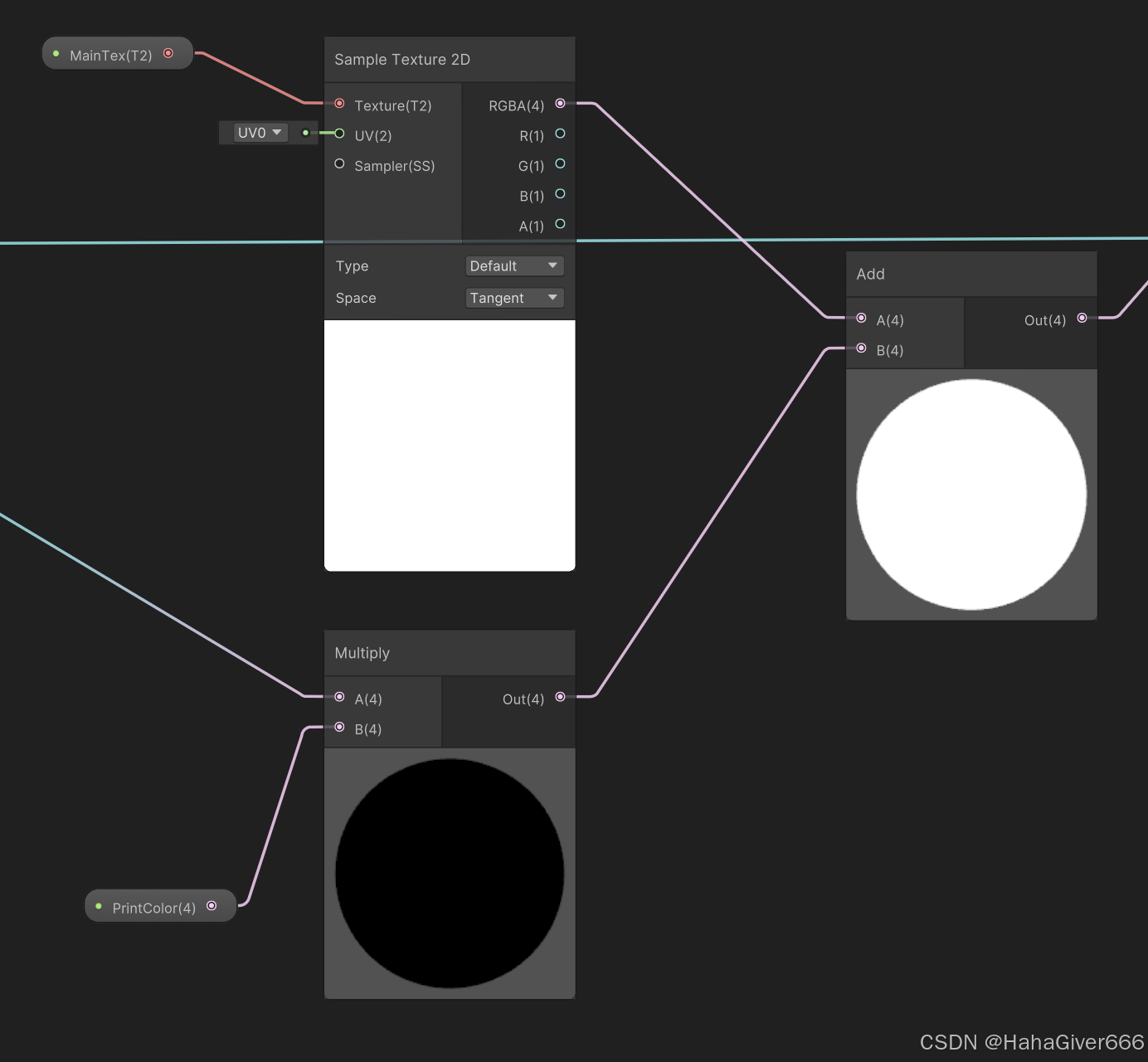

将有颜色的边带使用Add节点叠加到原模型贴图的采样数据上，最后连接到Base Color节点。
最终效果展示
将两个材质球分别给到模型的身体和眼睛，然后可以在场景里看到最终的效果，如下所示。
