EG2106 高端电压600V 半桥MOS管栅极驱动芯片技术解析
一、芯片核心定位

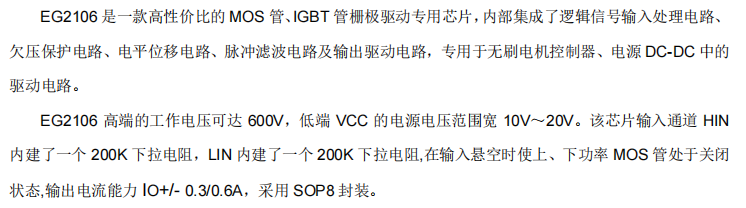

EG2106是一款高性价比的半桥MOS管/IGBT栅极驱动芯片，内置自举悬浮电源和多重保护功能，专用于驱动N沟道功率管，适用于电机驱动、电源转换等高压高频场合。

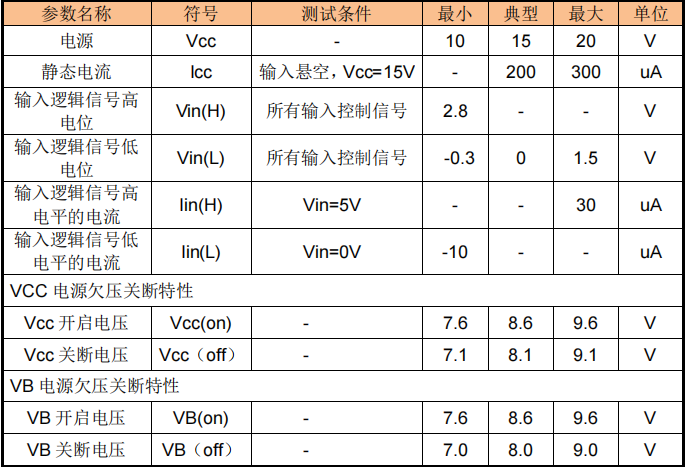

二、关键电气参数详解
电源电压特性：
- VCC工作电压范围：10V至20V
芯片供电电压范围，适应多种MOS管栅极驱动电压需求，典型应用为12V或15V。 - VCC开启电压：8.6V典型值
当VCC电压超过此阈值时，芯片开始正常工作。 - VCC关断电压：8.1V典型值
当VCC电压低于此值时，芯片进入欠压保护状态。
输入逻辑特性：
- 高电平阈值：>2.8V
输入信号高于此电压被识别为高电平，兼容3.3V和5V逻辑系统。 - 低电平阈值：<1.5V
输入信号低于此电压被识别为低电平，具有良好的噪声容限。 - 内置下拉电阻：200kΩ
确保输入悬空时MOS管处于关闭状态，提高系统安全性。

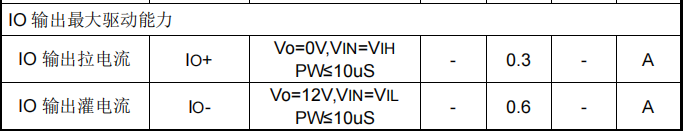

输出驱动能力：
- 拉电流能力：0.3A
输出高电平时提供的最大电流能力，影响MOS管开启速度。 - 灌电流能力：0.6A
输出低电平时吸收的最大电流能力，影响MOS管关断速度。

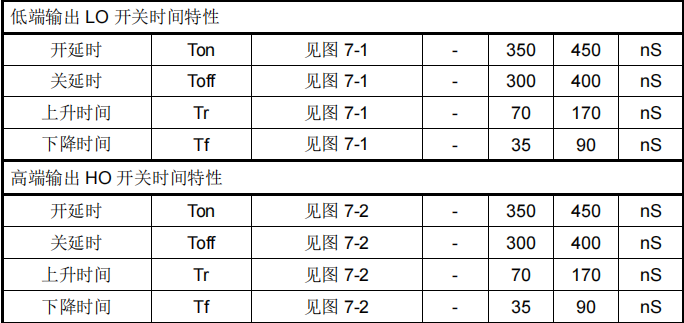

开关时间特性：
- 开通延时：350ns典型值
从输入信号跳变到输出开始响应的时间延迟。 - 关断延时：300ns典型值
从输入信号跳变到输出开始关断的时间延迟。 - 上升时间：70ns典型值
输出从低到高的跳变时间，影响开关损耗。 - 下降时间：35ns典型值
输出从高到低的跳变时间，影响开关损耗。

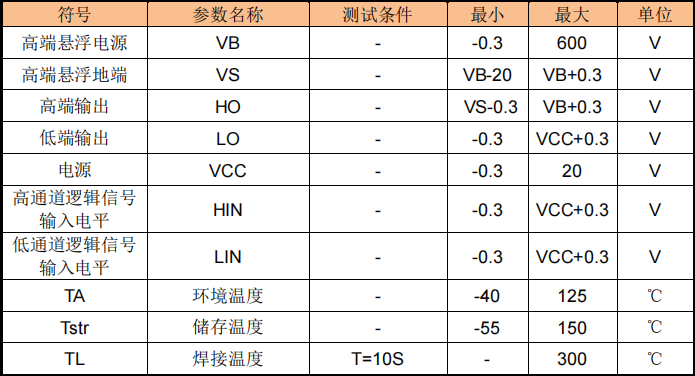

高压耐受能力：
- 高端悬浮电源耐压：600V
支持高压侧MOS管驱动，适应高压应用场景。

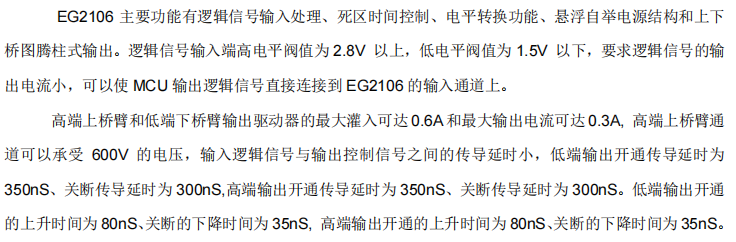

三、芯片架构与工作原理

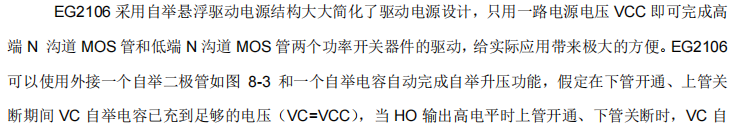

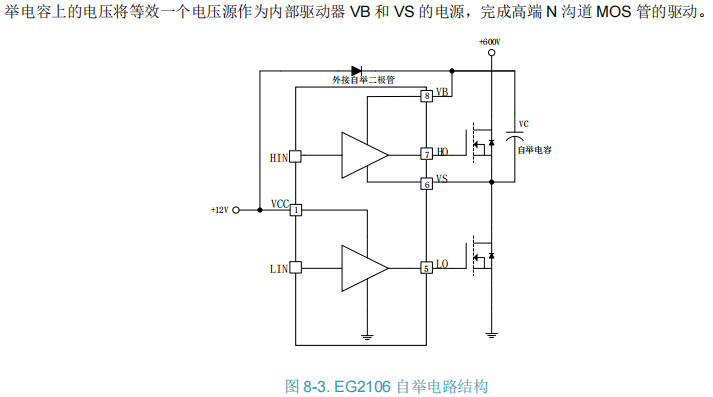

自举悬浮电源架构：
- EG2106采用独特的自举电路设计，仅需单路VCC电源即可驱动高低侧两个MOS管。当低侧MOS管导通时，VCC通过自举二极管为自举电容充电；当高侧MOS管需要导通时，自举电容作为临时电源为高侧驱动电路供电。
智能死区控制：
- 内部集成死区时间控制电路，防止高低侧MOS管同时导通造成的直通短路。当HIN和LIN输入同时为高或同时为低时，芯片自动关闭两个输出，确保系统安全。
保护功能集成：
- VCC欠压保护：监测芯片工作电压，在电压不足时关闭输出
- VB欠压保护：监测高侧驱动电压，确保高侧驱动可靠性
- 脉冲滤波：抑制输入信号中的噪声干扰
四、应用设计要点
自举电路设计：
- 自举二极管应选择快恢复二极管，反向恢复时间需小于100ns。自举电容容值推荐0.1μF至1μF，耐压需高于VCC电压。
PCB布局规范：
- VCC去耦电容必须紧靠芯片引脚放置
- 自举电容和二极管应靠近VB和VS引脚
- 功率地（功率MOS管源极）与信号地（芯片GND）应单点连接
- 驱动输出走线应短而直，减少寄生电感
栅极电阻选择：
- 根据MOS管栅极电荷和所需开关速度选择合适栅极电阻，通常取值5Ω至100Ω。较小电阻值可提高开关速度但增加EMI，较大电阻值降低开关损耗但增加开关时间。
五、典型应用场景
无刷电机驱动器：
- 在BLDC电机控制中，EG2106提供可靠的高低侧驱动，支持PWM调速控制。其快速的开关特性确保电机运行效率，完善的保护功能提高系统可靠性。
DC-DC电源转换：
- 在升压、降压电源中驱动功率MOS管，支持高频开关操作。自举架构简化了电源设计，降低系统成本。
移动电源快充电路：
- 在高压快充应用中驱动开关管，支持高频率工作（最高500kHz），实现小型化和高效率。
工业变频器：
- 驱动变频器中的功率模块，耐受工业环境中的电压波动和噪声干扰。
六、调试与故障处理
常见问题分析：
- 输出波形振铃： 检查PCB布局，缩短驱动回路长度，在栅极串联适当电阻。
- 芯片发热异常： 确认负载电容是否过大，检查自举电路工作是否正常。
- 驱动能力不足： 对于大功率MOS管，可外接推挽电路增强驱动能力。
- 保护功能误触发： 检查电源质量，确保VCC和VB电压稳定，在VCC引脚添加更大容值的去耦电容。
七、设计验证要点
- 开关波形测试： 使用示波器观测输入输出波形，验证开关时序和死区时间。
- 负载能力测试： 在不同负载电容条件下测试驱动波形质量，确保在实际应用中的可靠性。
- 温度测试： 在全功率工作条件下监测芯片温度，验证散热设计的合理性。
- EMI测试： 检测开关过程中的电磁干扰，优化栅极电阻和布局降低EMI。
八、总结
EG2106通过其高集成度的半桥驱动架构、完善的保护功能和灵活的应用设计，为功率开关系统提供了可靠的驱动解决方案。其自举电源设计显著简化了高压侧驱动电路，快速的开关特性支持高频应用，智能的死区控制确保系统安全。在实际设计中，合理的自举电路配置、优化的PCB布局和适当的栅极驱动参数是发挥芯片性能的关键。
文档出处
本文基于屹晶微电子EG2106芯片数据手册V1.0版本整理编写，结合功率驱动设计实践经验和应用注意事项。具体设计请以官方最新数据手册为准，建议在实际应用中充分测试验证。
