UML建模工具Enterprise Architect在DevOps中如何实现架构模型同步

在当今快速迭代的软件开发环境中，DevOps实践通过自动化构建、测试和部署流程，显著提升了软件交付的速度与频率。然而，这种速度往往与需要严谨设计和维护的企业架构模型产生脱节，导致架构决策无法有效传递至实施阶段，技术债务悄然累积。Sparx Systems Enterprise Architect（EA）作为一款基于UML的综合性建模平台，通过其深度集成能力，将架构治理融入持续交付管道，确保了在快速迭代中架构与实施的一致性，为敏捷与严谨的平衡提供了关键支撑。

一、EA与DevOps的深度集成

Enterprise Architect提供了一系列成熟的连接器与接口，能够与主流DevOps平台实现双向数据同步，从而将架构模型融入敏捷协作流程。

• 工作项与模型元素同步：EA可以将Azure DevOps中的工作项与模型中的UML元素进行关联。这种映射关系确保了在架构层面定义的<<requirement>>能够准确地转化为开发团队可执行的工作项，并通过"推/拉"操作保持状态同步。
• 实时协作与数据交换：通过EA内嵌的协作窗口，开发人员与架构师可以围绕链接到模型元素的Azure工作项进行并发讨论。所有关于共享工作项的评论和属性变更都能在两个平台间即时更新，有效支撑了跨职能团队的沟通。
• 批量与精准同步支持：集成服务支持通过"外部"选项卡进行批量同步，同时也允许通过单独的推/拉选项对特定元素进行精准同步。

二、架构模型在持续交付管道中的融合

将Enterprise Architect嵌入持续交付管道，使得架构模型成为管道中一个活跃的、可验证的组成部分。

• 持续探索与架构建模：在持续探索阶段，业务需求与架构决策通过EA被捕获为UML<<useCase>>用例图、<<block>>块定义图等模型。这些模型为后续开发提供了清晰的蓝图和约束，并通过链接到Azure DevOps工作项来驱动下游任务分解。
• 持续集成中的模型验证：通过将EA的模型验证功能与持续集成工具结合，可以自动检查UML模型是否符合预定义的业务规则和技术规范。
• 版本控制与构件管理：EA模型本身可以通过版本控制系统进行管理，确保模型与代码的版本一致性。在持续交付管道的子系统阶段和系统阶段，模型可以作为重要的认证依据，与代码一样经历构建、测试和部署流程，保障架构意图在部署物中得到贯彻。

三、模型驱动的可追溯性与影响分析

健全的治理需要清晰地展现设计决策的来龙去脉及其影响。​​​​​​​Enterprise Architect在DevOps上下文中提供了深度的可追溯性支持。

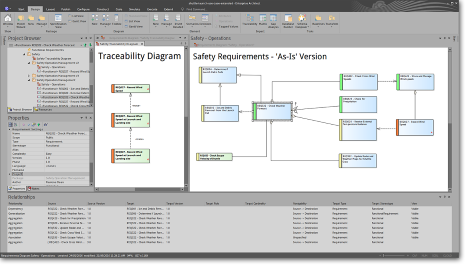

• 端到端关系管理：利用EA内建的关系矩阵和追溯视图，能够直观地展示从业务目标、需求到设计元素、实现代码乃至测试用例之间的完整链接。
• 自动化变更影响分析：当开发团队计划修改某个代码模块时，可以利用EA的变更影响分析工具，快速评估该变更将波及哪些下游UML<<component>>组件、接口或系统流程
• 合规性与审计支持：通过建立从架构构件到行业标准或内部管控要求的链接，可以轻松生成审计线索。例如，将模型中的安全相关元素与Azure DevOps中对应的安全任务和完成状态关联，为合规性提供可视化的证据。

Enterprise Architect通过将UML的标准化表达与DevOps流程的自动化能力深度结合，为现代敏捷组织提供了一个可执行的、活化的架构治理平台。它不仅帮助企业在快速交付价值的竞争中保持领先，更重要的是，它通过持续的同步、验证与追溯，确保了架构愿景在每一次迭代中都得到体现，从而构筑起既敏捷又稳健的数字化基石。
