标准与扩展ACL简单实验

news 2025/11/14 19:01:16

ACL概述：

ACL（Access Controler List）访问控制列表是基于规则的网络访问控制技术，通过定义”允许/拒绝“规则，过滤经过如路由器、交换机、防火墙等网络设备，限制特定IP/端口访问、划分网络安全域、过滤流量、控制资源访问等手段实现敏感资源访问的精准管控。

ACL分为：标准（基础）ACL、扩展（高级ACL）、二层ACL（基于MAC或二层协议规则）、自定义ACL和用户ACL。

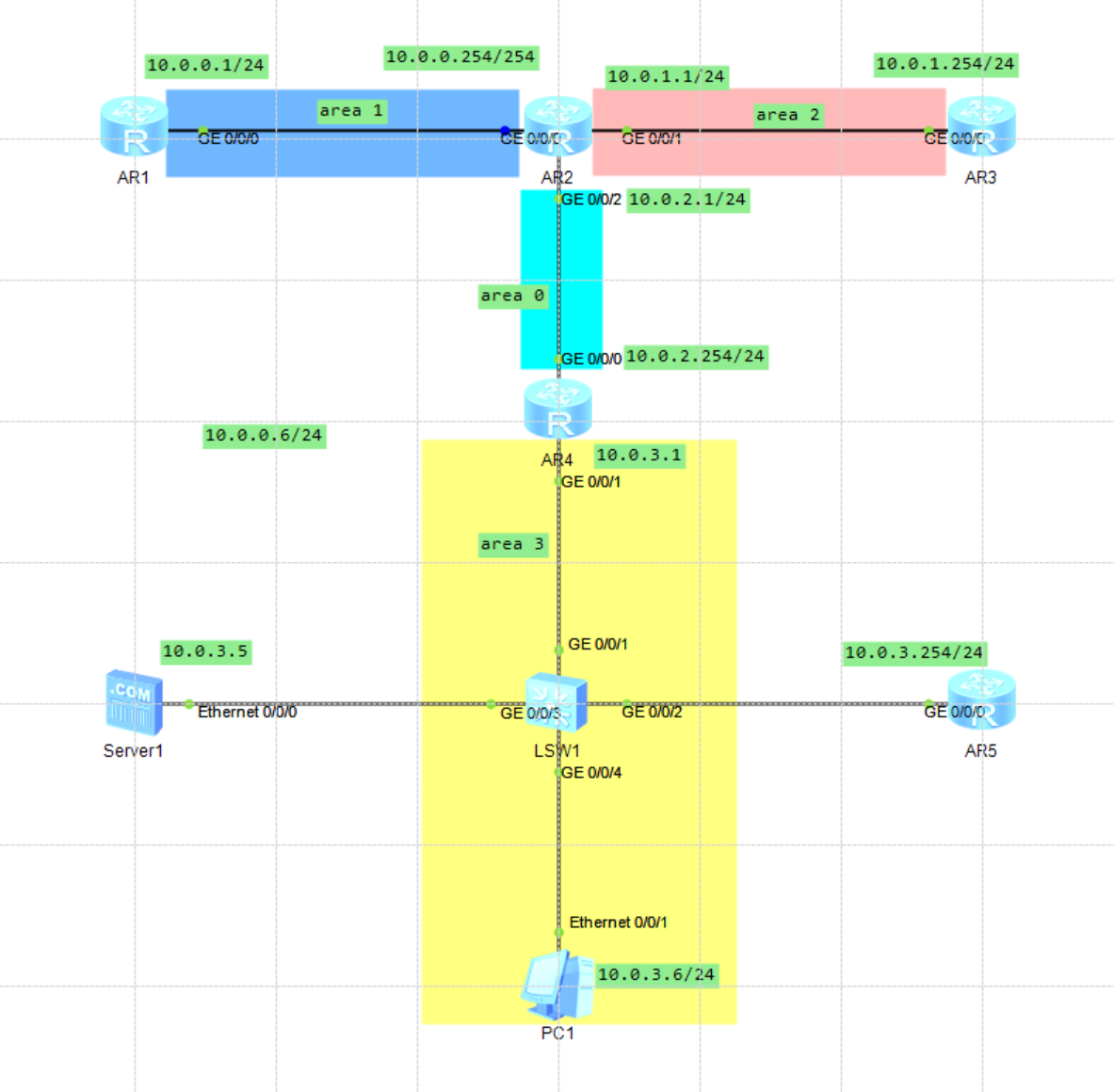

实验拓扑：

AR1：g0/0/0：10.0.0.1/24

AR2：g0/0/0：10.0.0.254/24

g0/0/1：10.0.1.1/24

g0/0/2：10.0.2.1/24

AR3：g0/0/0：10.0.1.254/24

AR4：g0/0/0：10.0.2.254/24

g0/0/1：10.0.3.1/24

AR5：g/0/0/0：10.0.3.254/24

前置配置：

server1是一台DNS服务器，配置域名-IP映射关系：

AR1.com === 10.0.0.1 AR3.com === 10.0.1.254

全网配置OSPF动态路由协议，实现全网路由可达。

路由协议分析之动态路由OSPF（单区域与多区域）https://blog.csdn.net/qq_44846097/article/details/154460611

标准（基础）ACL：

特性：控制特定源、特定主机和子网的流量，且需配置的近目的地。

场景1：AR1 拒绝来自某个IP地址流量。

//acl 2000~2999声明是标准acl
[AR1]acl 2000    //配置规则：拒绝；来自10.0.3.6主机的流量。
//规则编号缺省为5,步长为5,方便中间插入其他rule
[AR1-acl-basic-2000]rule deny source 10.0.3.6 0 //端接口应用规则
[AR1-acl-basic-2000]int g0/0/0
[AR1-GigabitEthernet0/0/0]traffic-filter inbound acl 2000

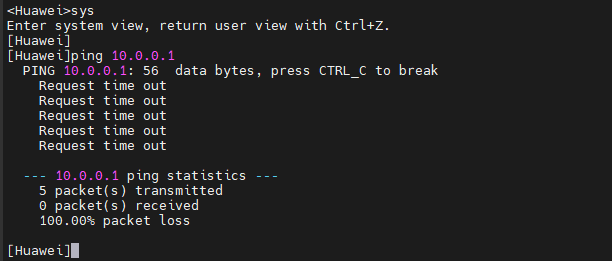

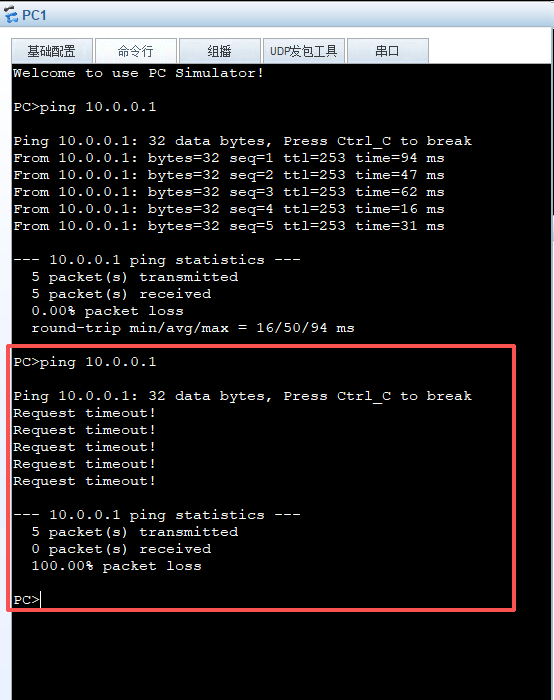

预期：PC1与AR1不互通，除PC1以外的IP地址都能互通。验证如下：

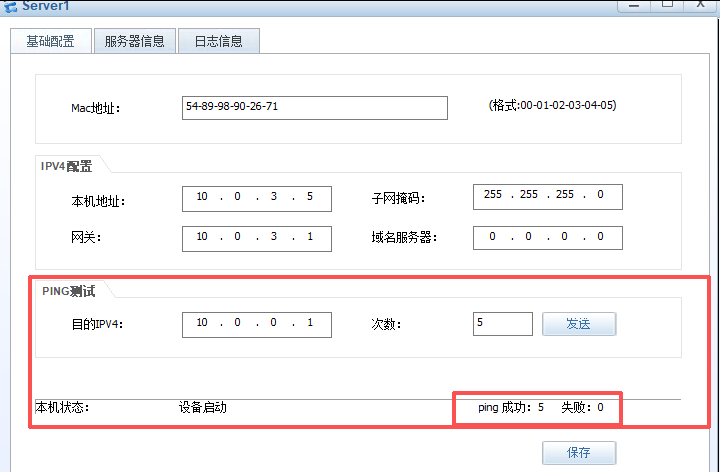

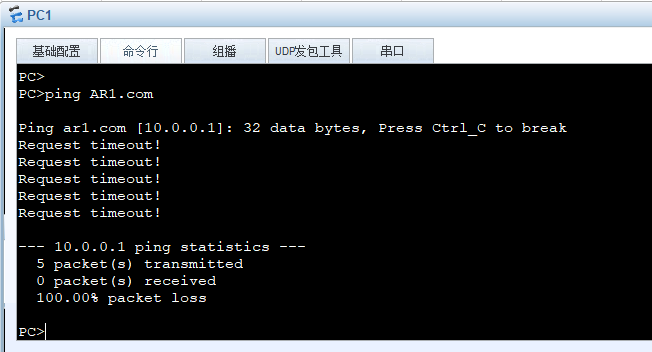

PC1与AR1路由不可达，域名服务器server 1可与AR1路由可达。

场景2：AR1 拒绝来自某个网段流量。

[AR1]acl 2000//删除上一条拒绝单个IP流量的规则
[AR1-acl-basic-2000]undo rule 5 //拒绝来自10.0.3.0网段的全部流量
[AR1-acl-basic-2000]rule deny source 10.0.3.0 0.0.0.255//上面已经将acl 2000应用到g0/0/0。

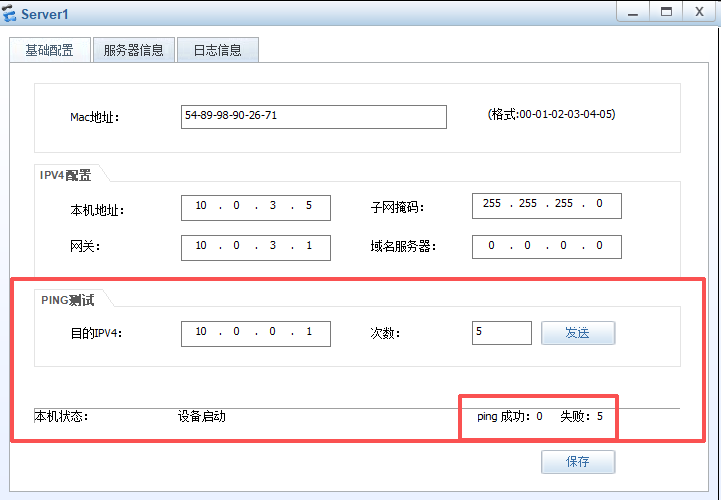

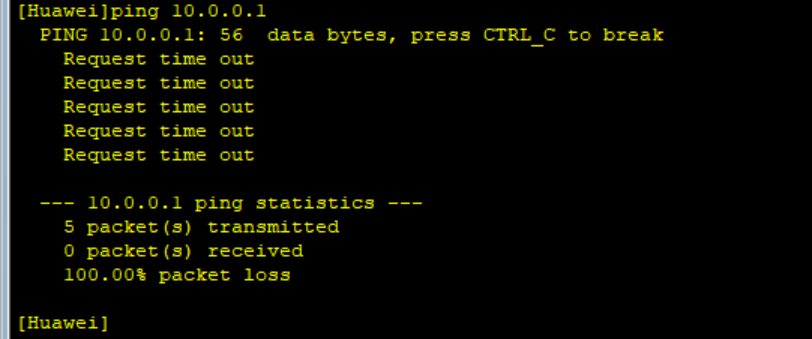

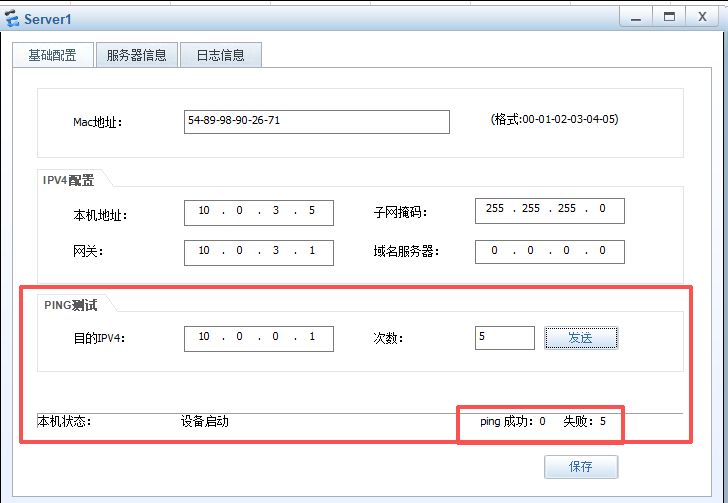

预期：10.0.3.0网段与AR1路由不可达，验证如下：

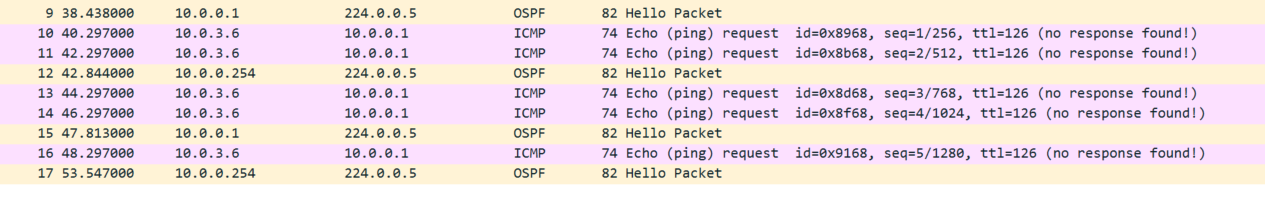

抓包：只有请求包并拒绝应答。

*Hello Packet是OSPF协议的hello同步报文。

场景3：仅允许与某个单一IP地址/IP网段互通

[AR1]acl 2000//控制某个单一地址
[AR1-acl-basic-2000]rul permit source 10.0.3.6 0//控制某个网段
[AR1-acl-basic-2000]rul permit source 10.0.3.0 0.0.0.255[AR1-acl-basic-2000]rule deny

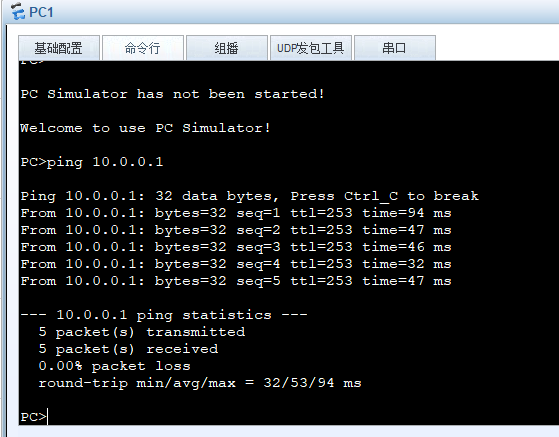

预期：只有源地址10.0.3.6可以与AR1互通。

扩展（高级）ACL：

特性：控制特定源、特定主机和子网的流量，控制网络协议流量，控制目的端口流量。需配置在近源口。

场景1：AR3 拒绝来自指定IP地址/网段、指定协议流量。

//定义acl 3000即扩展（高级）ACL
[AR4]acl 3000//定义规则：拒绝来自10.0.3.6主机的ICMP流量到10.0.1.254
[AR4-acl-adv-3000]rule deny icmp/tcp/udp source 10.0.3.6 0 destination 10.0.1.254 0//若定义规则：拒绝来自10.0.3.0网段流量到10.0.1.254，则
[AR4-acl-adv-3000]rule deny icmp/tcp/udp source 10.0.3.0 0.0.0.255 destination 10.0.1.254 0[AR4-acl-adv-3000]int g0/0/1//接口应用ACL
[AR4-GigabitEthernet0/0/1]traffic-filter inbound acl 3000

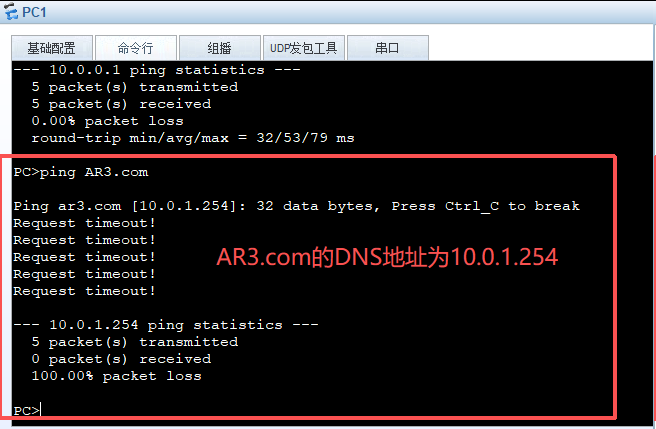

预期效果：PC1无法收到AR3的应答报文，验证如下，

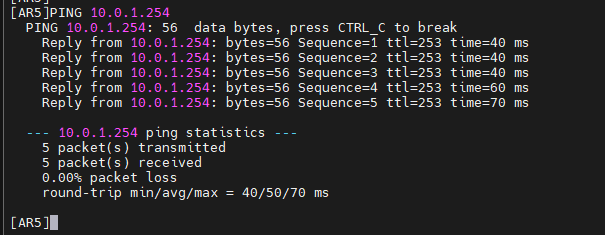

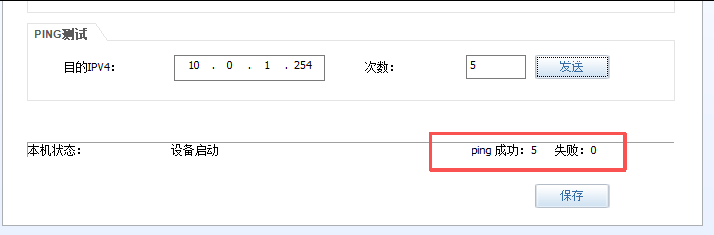

可以确认，PC1无法收到ICMP的响应报文，而DNS服务器server 1和AR5则不受影响。则规则生效。

场景2：AR2仅允许/拒绝某IP地址/IP网段访问自身某个端口

[AR4-acl-adv-3000]rule permit/deny tcp/icmp/udp source 10.0.3.6 0/10.0.3.0 0.0.0.255 destination 10.0.2.1 0 destination-port eq 23[AR4-acl-adv-3000]int g0/0/1[AR4-GigabitEthernet0/0/1]traffic-filter inbound acl 3000
