永磁同步电机无速度算法--基于三阶LESO的反电动势观测器

一、原理介绍

传统二阶LESO用于永磁同步电机在坐标系下两相反电动势的观测，由于其具有低通特性会存在明显的相位滞后，结合高阶LESO的思想设计三阶HLESO用于反电动输出观测。通过频域分析和伯德图分析可知，三阶的HLESO的带宽明显增加，相位滞后明显减小。下面仿真结果表明三阶HLESO对反电动正弦信号波形观测的正弦度更高，相位滞后更小

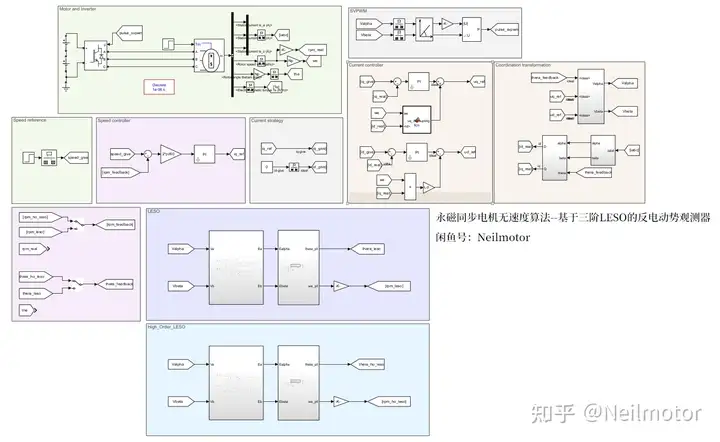

二、仿真模型

在MATLAB/simulink里面验证所提算法，搭建仿真。采用和实验中一致的控制周期1e-4，电机部分计算周期为1e-6。仿真模型如下所示：

仿真工况：电机空载零速启动，0s阶跃给定转速1000rpm，0.5s施加额定负载并且给定转速阶跃至1500rpm。采用带宽法配置LESO和三阶LESO参数，保持两种观测器带宽相同。

下面分别给出传统LESO和三阶LESO的仿真波形。

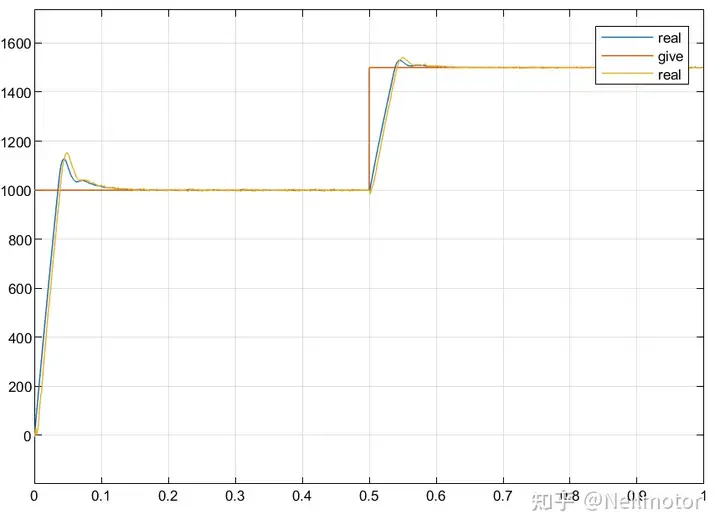

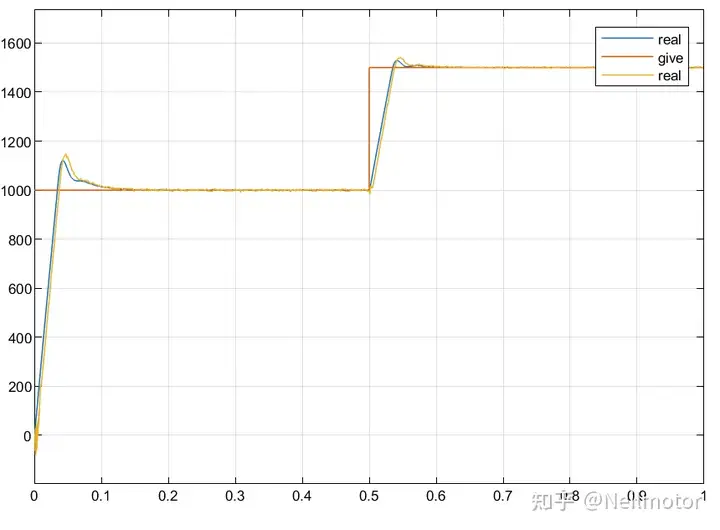

2.1给定转速、实际转速和估计转速

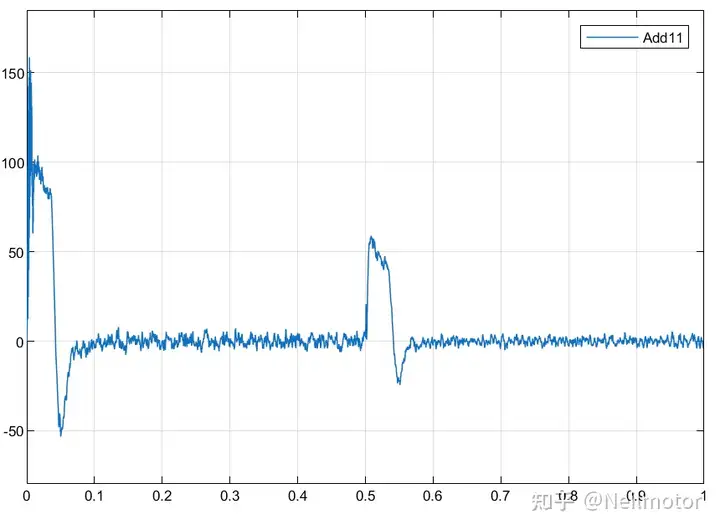

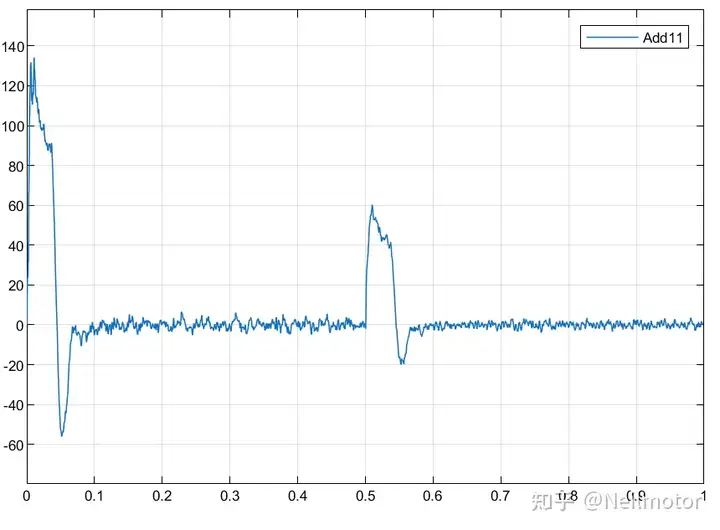

2.2估计转速与实际转速误差

可以看出高阶LESO在启动阶段会存在毕竟明显的抖动，这是由于观测器引入了微分。优点是在转速变化和加载时的动态误差更小。

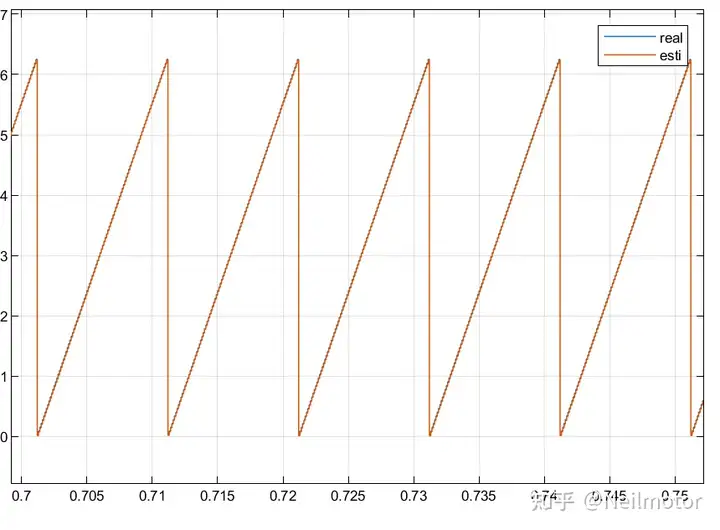

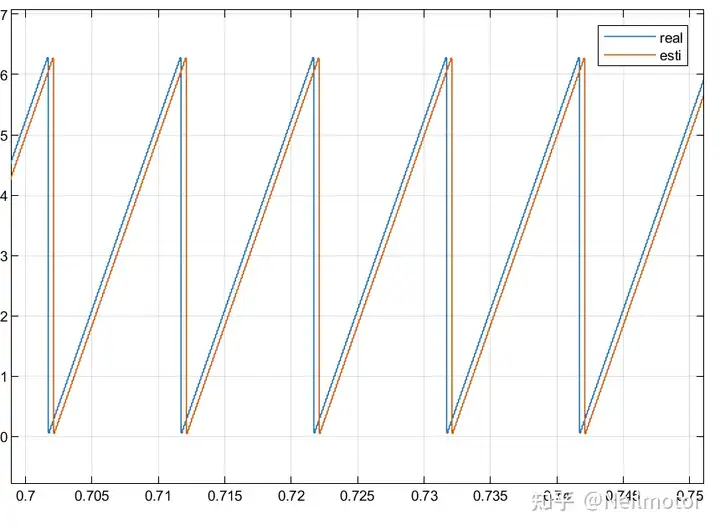

2.3估计转角与实际转角

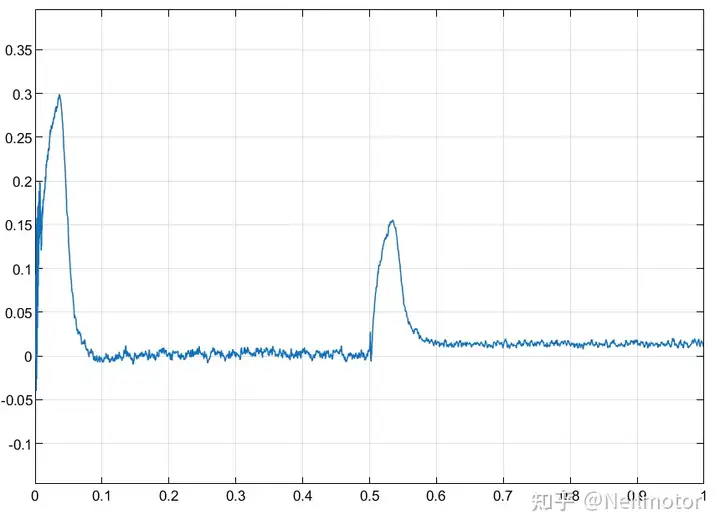

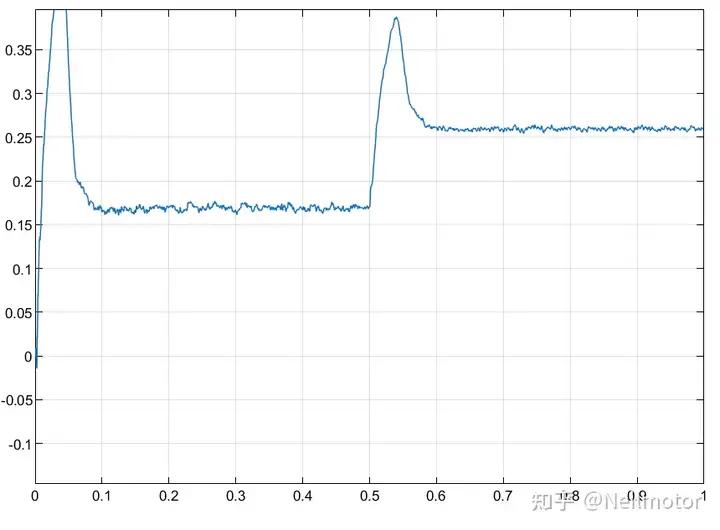

2.4估计转角与实际转角误差

2.5估计反电动势

HLESO对反电动势观测值的滞后性更小，观测精度更高，结合归一化锁相环能准确估计出转子的位置信息。
