【连接器专题】电缆端子压接有关的术语

一、 概述

        在连接器端子的选型、测试、制造和装配过程中，掌握与压接工艺相关的关键术语至关重要。这些术语定义了压接质量的标准，是确保连接器具备优良电气性能、机械强度和长期可靠性的基础。本文将对电缆端子压接的主要术语进行系统性地解析，以供工程制造和质量控制参考。

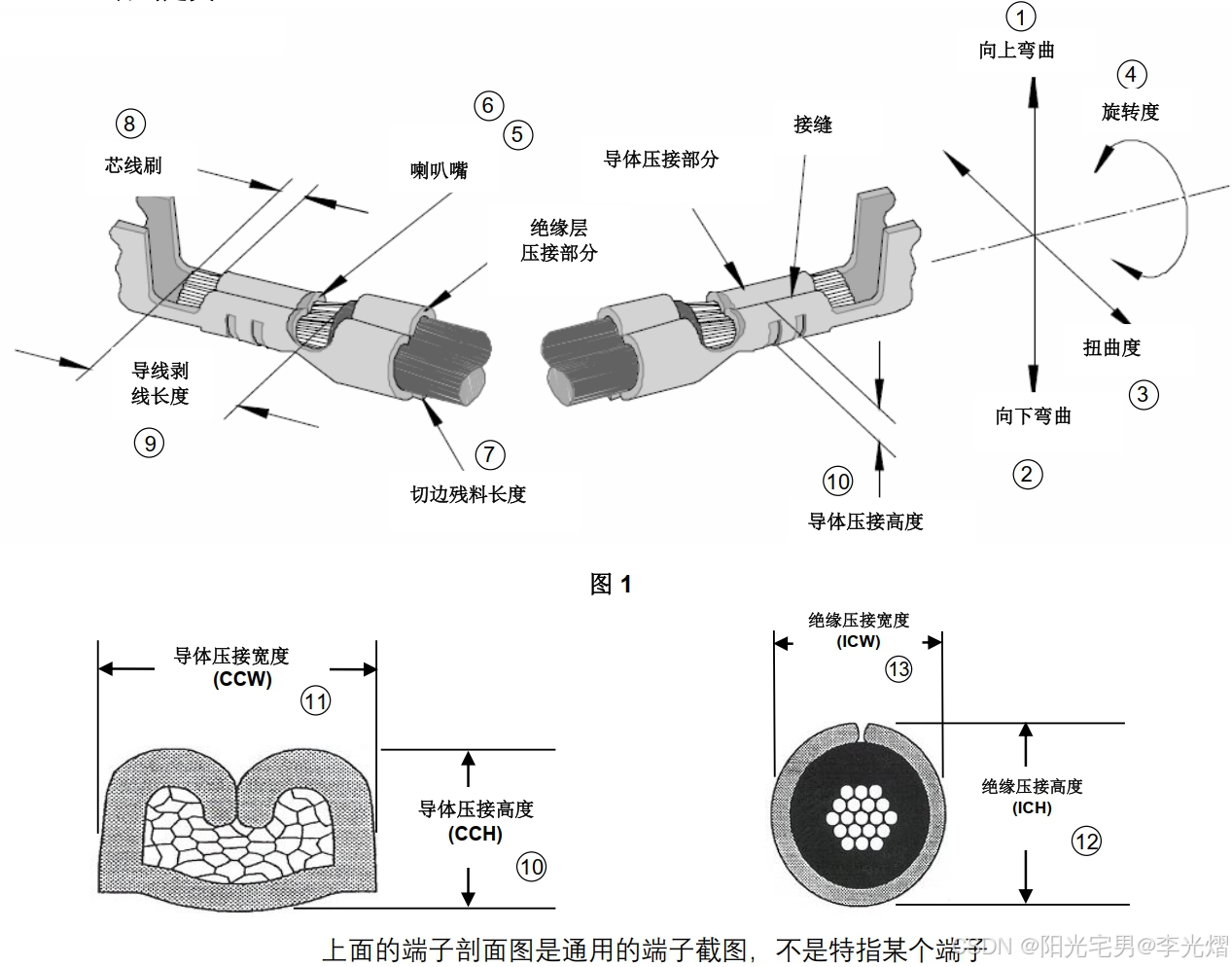

      以下是一个参考图片：

        其中术语包括：喇叭嘴、芯线刷、导线剥线长度、切边残料长度、导体压接高度、导体压接宽度、绝缘压接宽度、绝缘压接高度等。

二、 术语解析

喇叭嘴/BELLMOUSE(FLARE)

• 定义：在导体压接区入口边缘形成的漏斗状外翻结构。

• 作用与目的：引导导线顺利插入，并保护导线芯线不被端子锋利的边缘切伤或划伤，从而保持导线的机械完整性。
