什么是防火墙可靠性？
华三防火墙技术-IRF----------->市场在去IRF、该技术需要熟悉因为在交换机上IRF还是常用到的技术。

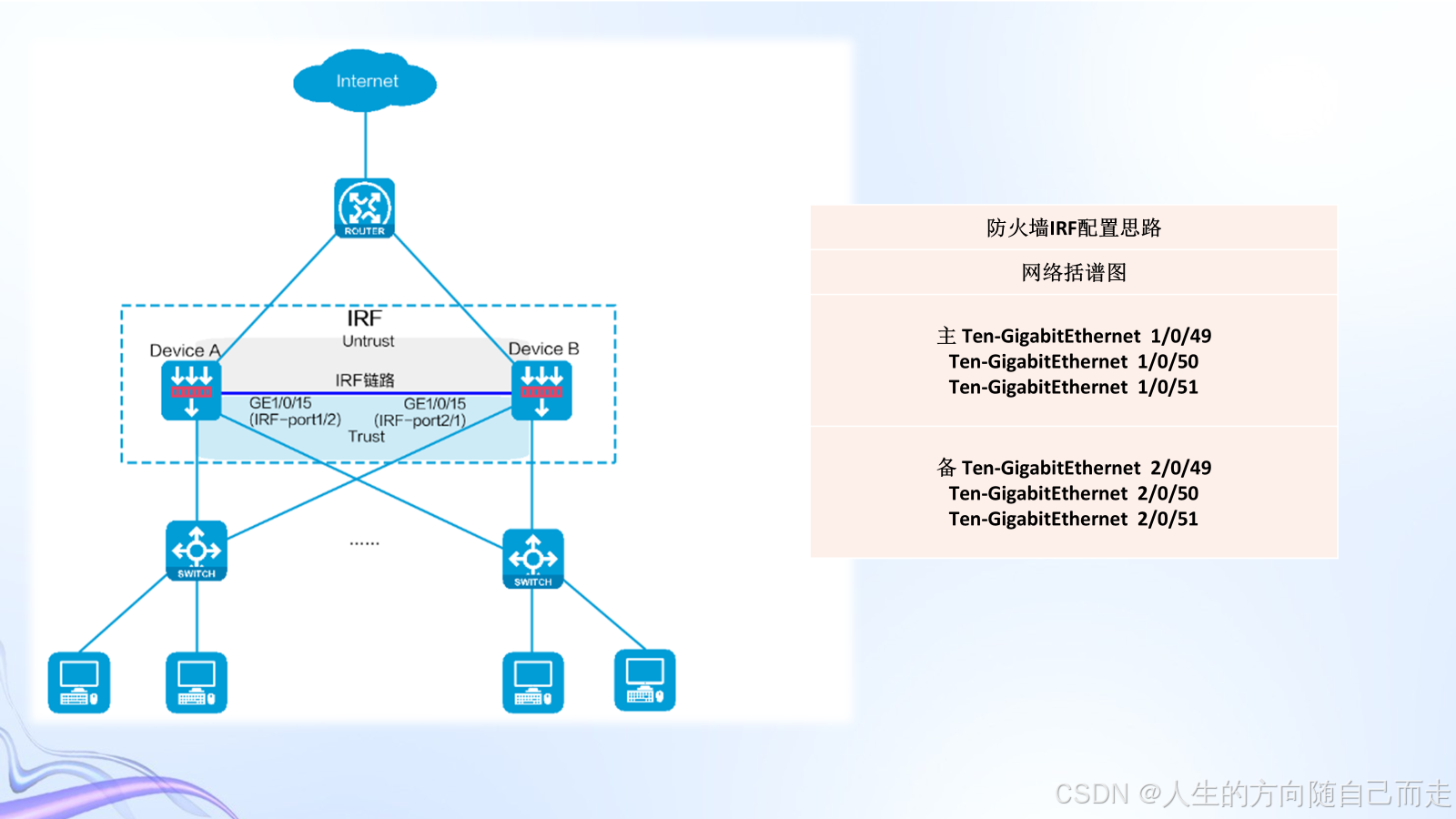

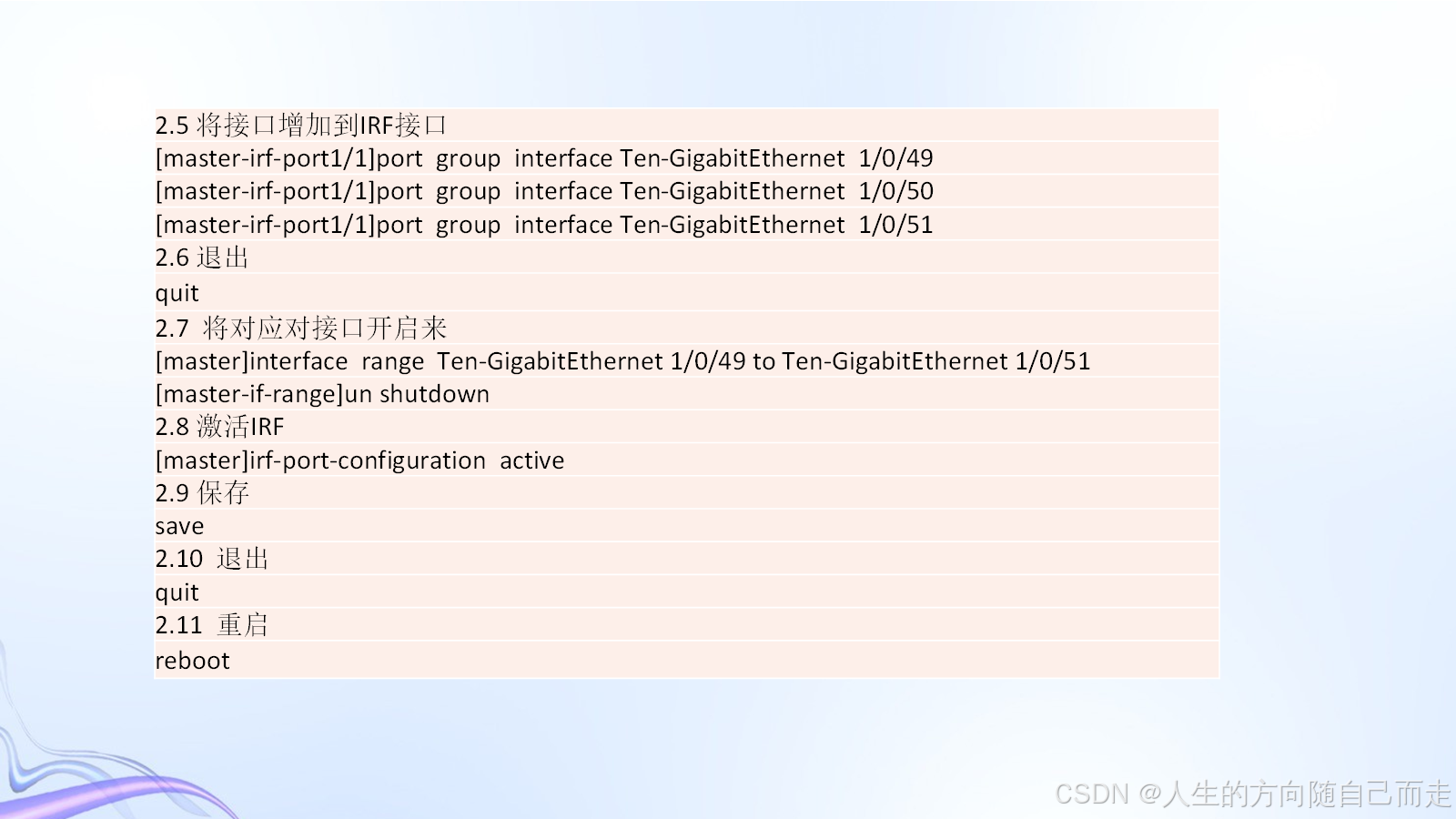

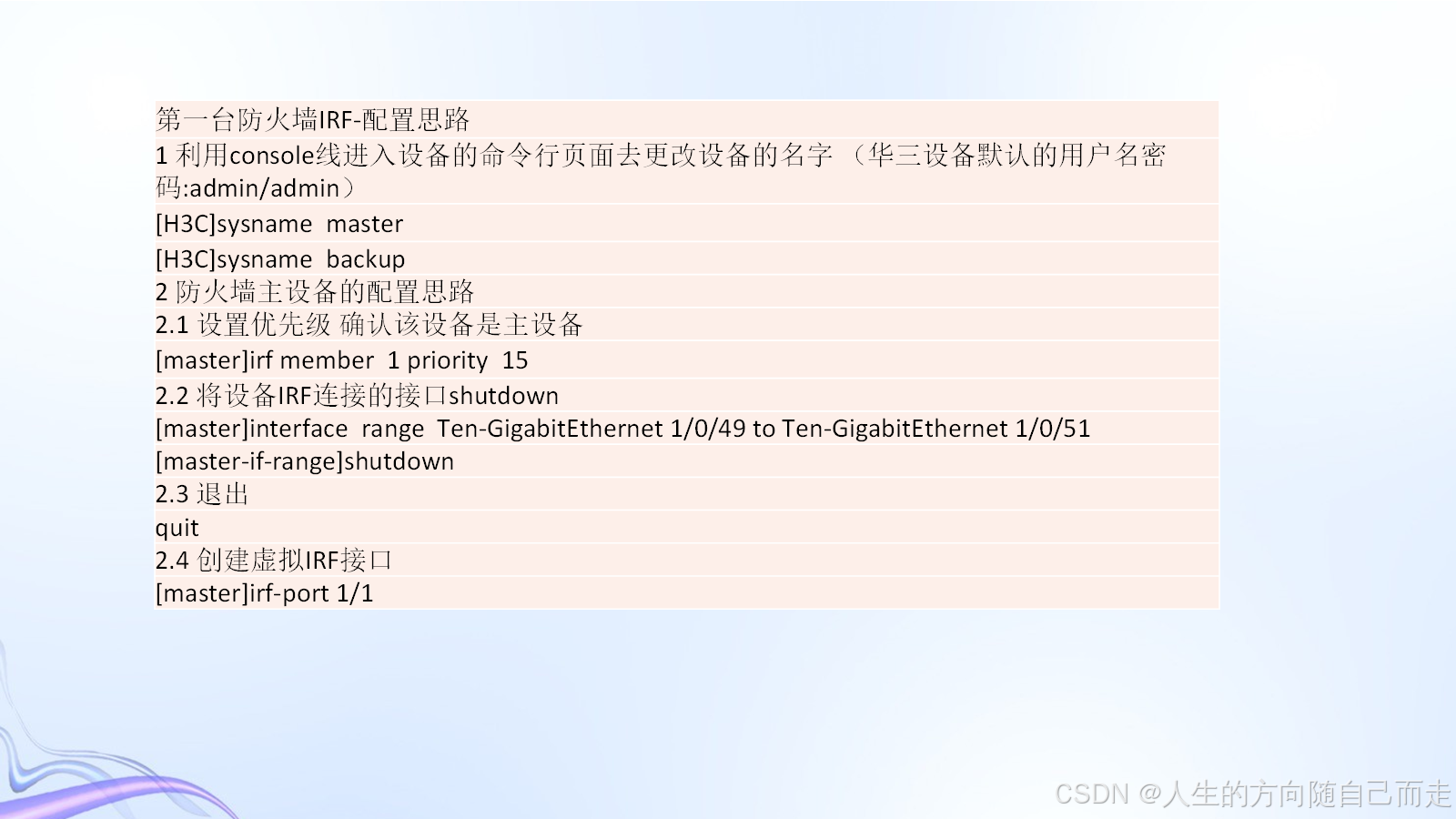

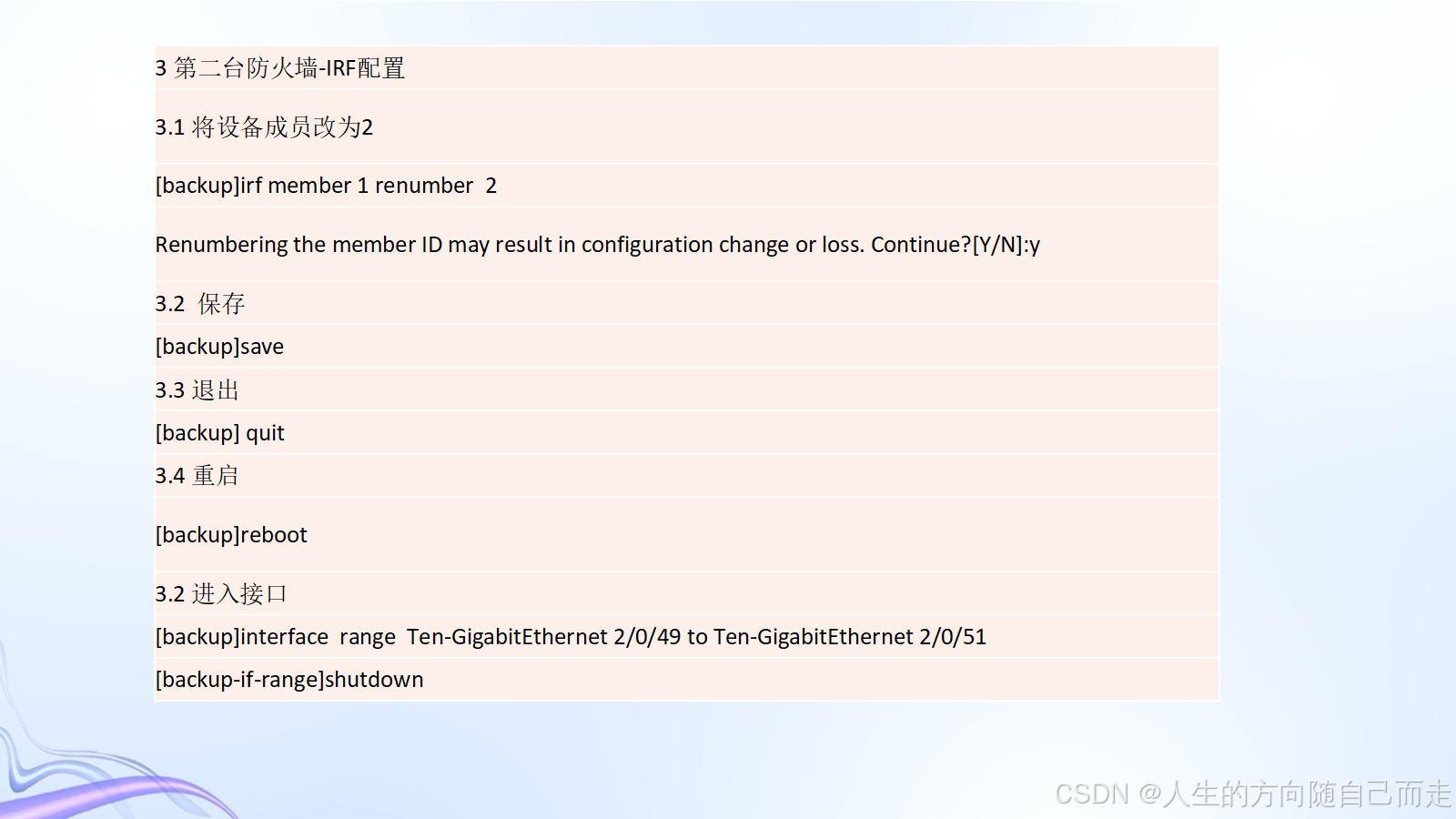

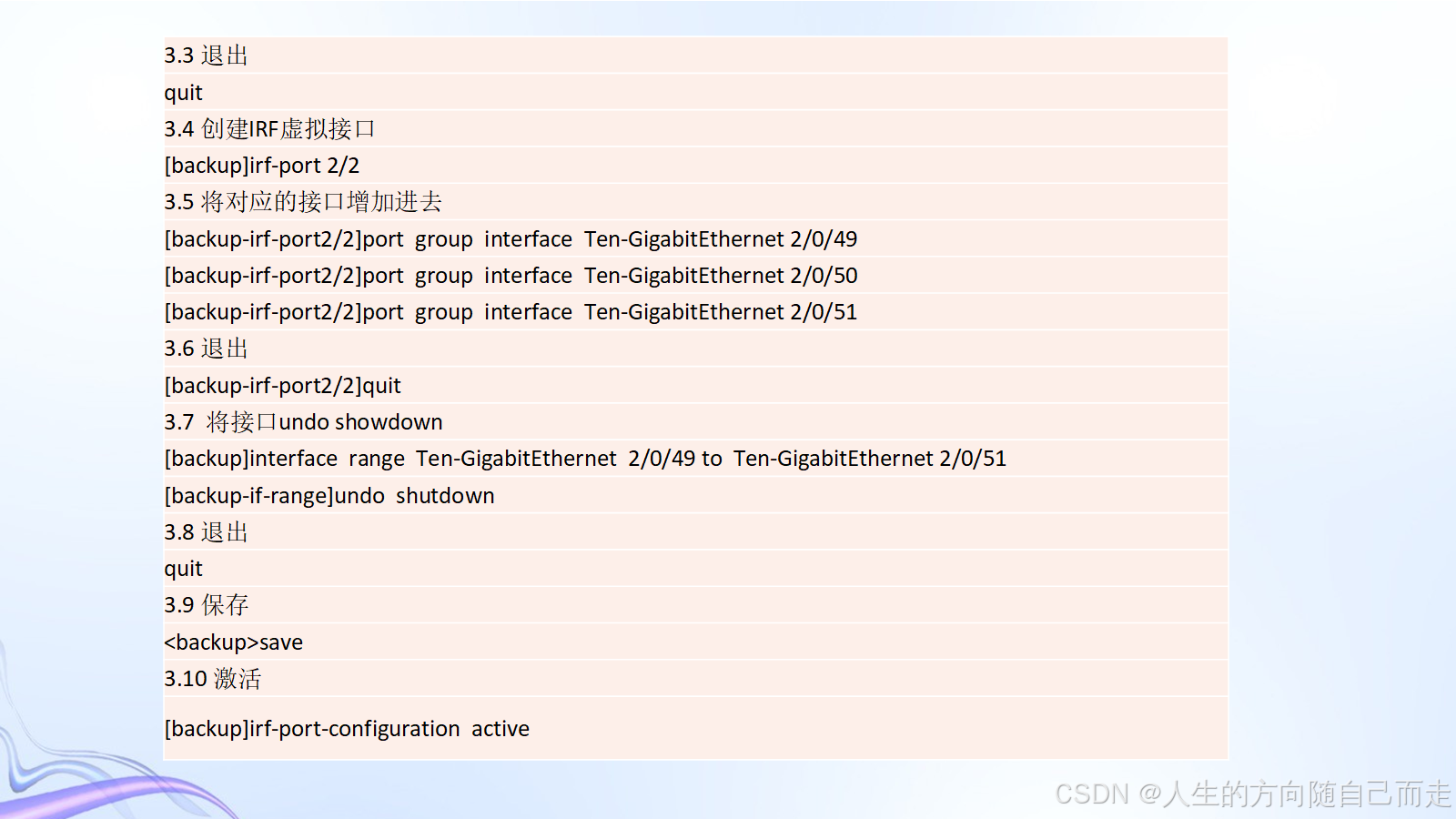

IRF
华三（H3C）防火墙的 IRF（Intelligent Resilient Framework，智能弹性架构） 是 H3C 自主研发的一种 N:1 虚拟化技术，主要用于将多台支持 IRF 的物理设备（包括交换机、路由器以及部分高端防火墙）虚拟化为一台逻辑设备，从而实现统一管理、高可靠性、高性能和灵活扩展。
虽然 IRF 技术最初广泛应用于 H3C 交换机产品线，但在部分高端或数据中心级防火墙（如 SecPath 系列中的某些型号）中也支持 IRF 功能。以下是针对 华三防火墙 IRF 的核心介绍：
一、IRF 在防火墙中的作用
在防火墙场景下，IRF 主要用于：
- 简化运维管理：多台防火墙虚拟成一台逻辑设备，只需登录任意成员设备即可统一配置策略、路由、安全规则等。
- 提升可靠性：通过 1:N 冗余机制（一台主设备 + 多台从设备），主设备故障时可秒级切换，保障业务连续性。
- 增强性能与扩展性：聚合多台设备的吞吐能力、会话数、接口密度，满足高流量场景需求。
- 避免协议复杂性：无需部署 VRRP、HRP（热备冗余协议）等传统高可用方案，IRF 内部自动完成状态同步与故障切换。
二、IRF 核心特性（适用于支持 IRF 的 H3C 防火墙）
| 特性 | 说明 |
|---|---|
| 统一管理 | 登录任一成员设备即可管理整个 IRF 系统，配置自动同步。 |
| 1:N 冗余 | 一台 Master 负责控制面，其余 Slave 设备既可作为备份，也可转发业务流量（部分型号支持负载分担）。 |
| 跨设备链路聚合（LACP） | 可将不同成员设备上的物理接口聚合成一个逻辑链路，实现上/下行链路冗余，避免单点故障。 |
| 热插拔与平滑扩容 | 新增或移除成员设备时支持“热插拔”，不影响现有业务（需型号支持）。 |
| 协议热备份 | 路由表、会话表、安全策略等关键状态实时同步，确保主备切换无感知。 |
| MAD 检测（多活检测） | 当 IRF 分裂（Split-Brain）时，通过 LACP/BFD/ARP 等机制检测并关闭非优域，防止网络冲突。 |
三、典型应用场景
数据中心出口防火墙
多台防火墙堆叠后提供超高吞吐和端口密度，同时保证高可用。企业核心边界防护
替代传统双机热备（Active-Standby），实现 Active-Active 架构，提升资源利用率。云网融合架构
与 SDN 控制器配合，IRF 作为统一逻辑节点接入，简化自动化编排。
四、注意事项
- 并非所有 H3C 防火墙都支持 IRF：通常仅高端型号（如 SecPath F5000、F1000 系列部分款型）支持，需查阅具体产品规格。
- 版本一致性要求：所有成员设备必须运行相同软件版本。
- 物理连接限制：IRF 链路需直连（不能经过其他交换设备），且使用专用高速接口（如 10GE/40GE）。
- License 支持：部分功能可能需要额外授权。
五、与传统双机热备（HRP）对比
| 对比项 | IRF 方案 | 传统 HRP 双机热备 |
|---|---|---|
| 管理复杂度 | 单一逻辑设备，配置一次生效 | 两台独立设备，需分别配置+同步 |
| 切换时间 | 毫秒级（协议热备） | 秒级（依赖心跳检测） |
| 资源利用率 | 所有设备均可转发流量（Active-Active） | 通常一主一备（Active-Standby） |
| 网络拓扑 | 无需 VRRP，简化三层设计 | 依赖 VRRP 虚拟网关 |
| 扩展性 | 可扩展至多台（视型号而定） | 通常仅支持两台 |
总结
华三防火墙的 IRF 技术是面向高可靠、高性能网络环境的重要解决方案，尤其适用于对业务连续性和运维效率要求严苛的场景。通过将多台物理防火墙“融合”为一台逻辑设备，不仅提升了系统整体性能与可靠性，还大幅降低了网络架构复杂度和运维成本。
✅ 建议：在规划部署前，务必确认所选防火墙型号是否支持 IRF，并参考 H3C 官方《IRF 配置指导》文档进行实施。
IRF缺点
华三（H3C）防火墙“去 IRF”或不再主推 IRF 架构，转而大力推广 RBM（Remote Backup Mode，远程备份模式），主要源于在实际应用中 IRF 在防火墙场景下存在若干固有局限性和运维风险。以下是核心原因分析：
一、IRF 在防火墙场景中的主要问题
1. 升级/维护时业务中断
- IRF 要求所有成员设备软件版本一致。
- 升级时通常需整框重启或逐台退出 IRF，导致短暂但不可避免的业务中断。
- 对于 7×24 小时高可用要求的防火墙边界，这是难以接受的。
2. 流量跨框性能瓶颈
- 当流量从一台成员设备进入、从另一台成员设备出去（即“跨框转发”）时：
- 需经过 IRF 堆叠链路，增加延迟；
- 某些型号的 DPI（深度包检测）、IPS、AV 等安全业务无法有效处理跨框流量；
- 实际吞吐和会话性能可能显著下降。
📌 用户反馈：“两台防火墙做 IRF 后流量变慢，去掉就快”——典型跨框性能问题。
3. 分裂（Split-Brain）风险与 MAD 复杂性
- IRF 依赖 MAD（多活检测）机制防止分裂后双主冲突。
- 但在复杂网络中，MAD 配置不当或链路抖动可能导致：
- 误判分裂，错误关闭设备接口；
- 网络震荡或业务中断。
4. 控制面单点隐患
- 虽然数据面可冗余，但 IRF 的控制面集中在 Master 设备。
- 若 Master 故障且 Slave 未能及时接管（如版本不一致、配置不同步），系统可能瘫痪。
5. 运维复杂度被低估
- 表面上“统一管理”很美好，但实际故障排查时：
- 日志分散在多个成员设备；
- 接口命名含槽位号（如 GigabitEthernet1/0/1 vs 2/0/1），易混淆；
- 配置回滚、版本回退操作风险高。
二、RBM 为何成为更优替代方案？
RBM 是 H3C 为防火墙量身定制的 双机热备增强模式，本质是 基于状态同步的 Active-Standby 或 Active-Active 架构，具有以下优势：
| 特性 | RBM 优势 |
|---|---|
| 无中断升级 | 主备设备独立升级，通过会话同步实现平滑切换，业务不中断。 |
| 避免跨框转发 | 流量本地进出，无需经过设备间堆叠链路，性能最大化。 |
| 双控制面 | 两台设备均为完整控制面，真正独立运行，可靠性更高。 |
| 灵活组网 | 支持路由/透明模式，支持 VRRP 虚拟网关，兼容传统网络架构。 |
| 会话级同步 | 支持 HTTP、DNS、IPSec、NAT 等关键会话实时同步，故障切换用户无感知。 |
| 部署简单 | 无需专用堆叠线缆，普通业务口即可建立心跳和同步通道。 |
✅ H3C 官方建议：新项目优先采用 RBM 组网，尤其适用于互联网出口、数据中心边界等关键场景。
三、结论：不是“抛弃 IRF”，而是“要与市场场景适配”
- IRF 并未被完全废弃，在部分交换机或特定高性能聚合场景仍有价值；
- 但在 防火墙这类强调状态检测、会话连续性和零中断运维的设备上，RBM 更贴合实际需求；
- H3C 的产品策略调整，反映了对客户真实痛点的响应：稳定性 > 虚拟化炫技。
建议
- 新建项目：优先选择 RBM 双机热备方案；
- 已有 IRF 防火墙：若运行稳定可维持，但升级或扩容时建议评估迁移到 RBM；
- 高吞吐需求：若确需横向扩展，可考虑 H3C 新一代支持集群（Cluster）或负载分担的高端防火墙平台。
🔧 官方文档提示：“单独配置 IRF 用于防火墙不太建议，推荐使用 RBM 或冗余组方式。”（来源：H3C 知了社区，2023）
华三防火墙可靠性技术-RBM------>市场主推荐的一项技术、该项技术要与多个技术融合贯通。实现1+1>2的效果。
一、RBM 技术简介
RBM 是 H3C 防火墙/安全网关设备实现 双机热备（High Availability, HA）的核心机制，用于在两台设备之间 实时同步配置信息与业务状态表项（如会话、NAT、IPSec SA、DPI 状态等），确保主设备故障时备设备能无缝接管业务，实现 设备级高可用。
📌 注意：RBM 并非独立协议，而是 H3C 自研的 双机热备框架，底层依赖 TCP 通道传输控制与数据报文，并可联动 VRRP、动态路由协议等引导流量切换。
核心能力
| 能力 | 说明 |
|---|---|
| 配置自动同步 | 仅需在主管理设备配置策略，从设备自动同步，避免配置不一致。 |
| 业务表项热备 | 实时同步会话表、NAT 表、IPSec SA、SSL VPN 会话等关键状态。 |
| 角色分离 | 支持“主/从管理角色”（配置同步方向） + “主/备业务角色”（流量处理状态）。 |

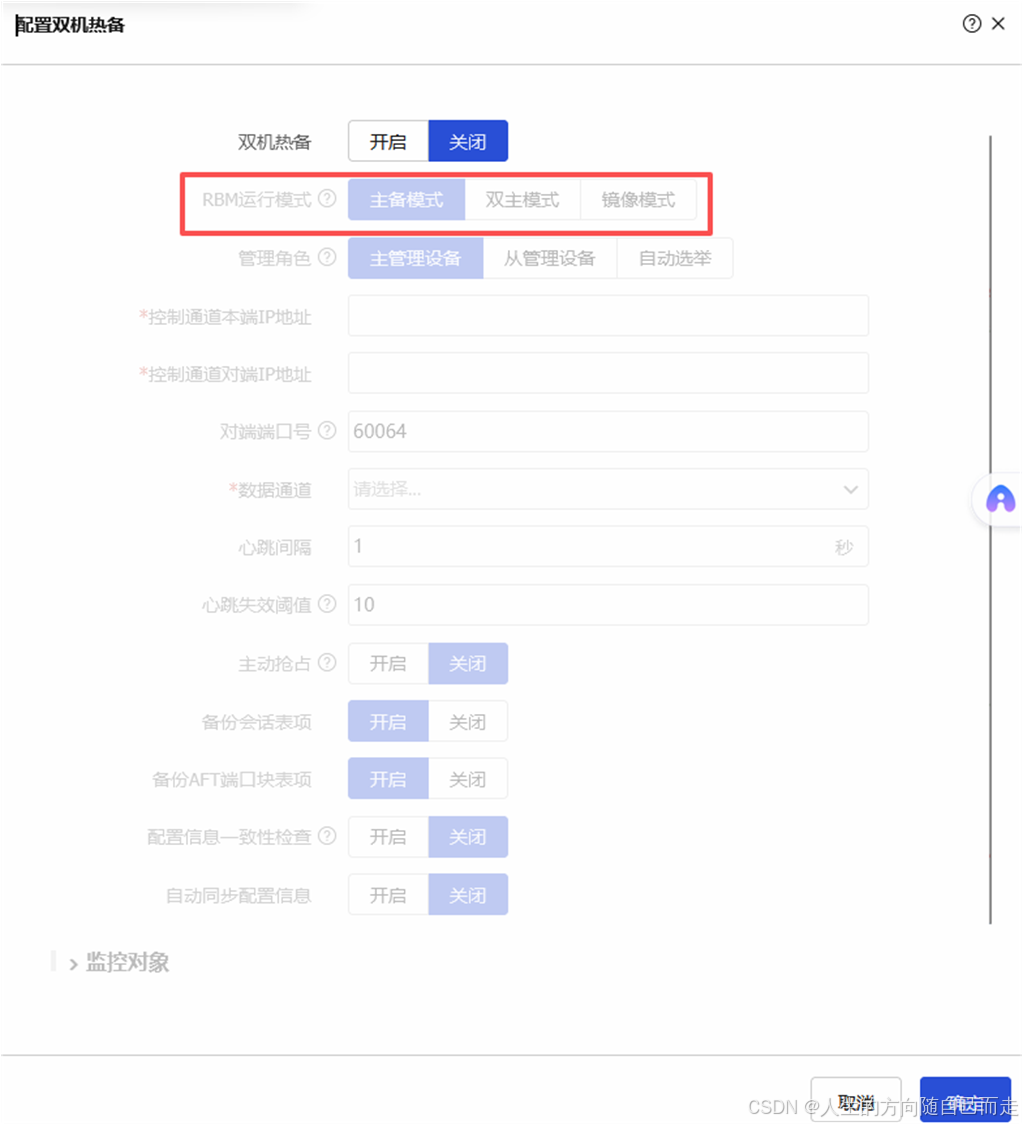

| 多模式支持 | 主备模式（Active-Standby）、双主模式（Active-Active，需配合负载分担策略）。 |
| 联动引流 | 可与 VRRP、OSPF、BGP 等联动，实现故障时流量自动切换。 |
1、主备 | # | # |
remote-backup group | remote-backup group | |
data-channel interface GigabitEthernet1/0/11 | data-channel interface GigabitEthernet1/0/11 | |
configuration sync-check interval 12 | configuration sync-check interval 12 | |
delay-time 5 local-ip 10.100.2.1 | delay-time 5 | |
remote-ip 10.100.2.2 | local-ip 10.100.2.2 | |
local-ip 10.100.2.1 | remote-ip 10.100.2.1 | |
device-role primary | device-role secondary | |
# | # | |
2、主主 | # | # |
remote-backup group | remote-backup group | |
data-channel interface GigabitEthernet1/0/11 | data-channel interface GigabitEthernet1/0/11 | |
configuration sync-check interval 12 | configuration sync-check interval 12 | |
delay-time 5 local-ip 10.100.2.1 | delay-time 5 | |
remote-ip 10.100.2.2 | local-ip 10.100.2.2 | |
local-ip 10.100.2.1 | remote-ip 10.100.2.1 | |
device-role primary | ？ device-role primary | |
增加 backup-mode dual-active | 删除 device-role secondary | |
# | 增加 backup-mode dual-active | |
# | ||
二、RBM 典型应用场景汇总
根据知了社区案例与 H3C 白皮书，RBM 主要适用于以下六大场景：

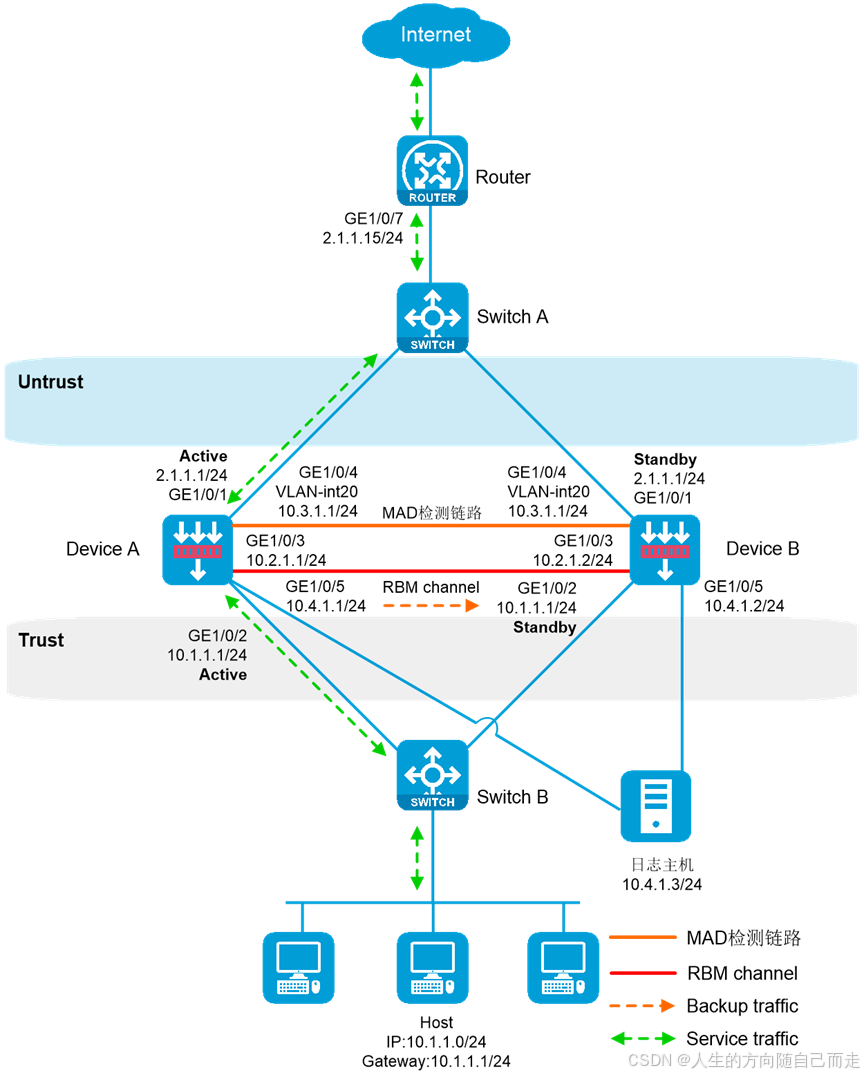

场景1：互联网出口双机热备（最常见）
- 组网：两台防火墙部署在企业出口，上联运营商，下联核心交换机。
- 技术组合：RBM + VRRP（三层主备）
- 效果：
- 正常时 Device A 转发流量；
- A 故障后，VRRP 切换虚拟网关至 Device B，RBM 同步的会话使用户无感知。
- ✅ 适用：中小企业、政府、教育网边界。
1、FW-(VRRP+RBM[P/S]) | RPM-P配置 | RBM-S配置 |
# | # | |
remote-backup group | remote-backup group | |
data-channel interface GigabitEthernet1/0/11 | data-channel interface GigabitEthernet1/0/11 | |
configuration sync-check interval 12 | configuration sync-check interval 12 | |
delay-time 5 local-ip 10.100.2.1 | delay-time 5 | |
remote-ip 10.100.2.2 | local-ip 10.100.2.2 | |
device-role primary | remote-ip 10.100.2.1 | |
# | device-role secondary | |
# | # | |
interface GigabitEthernet1/0/14 | interface GigabitEthernet1/0/14 | |
port link-mode route | port link-mode route | |
description to router | combo enable copper | |
combo enable copper | ip address 10.1.1.2 255.255.255.0 | |
ip address 10.1.1.1 255.255.255.0 | vrrp vrid 11 virtual-ip 10.1.1.10 standby | |
vrrp vrid 11 virtual-ip 10.1.1.10 active | # | |
# | interface GigabitEthernet1/0/15 | |
interface GigabitEthernet1/0/15 | port link-mode route | |
port link-mode route | combo enable copper | |
description to stwich | ip address 10.1.2.2 255.255.255.0 | |
combo enable copper | vrrp vrid 12 virtual-ip 10.1.2.10 standby | |
ip address 10.1.2.1 255.255.255.0 | # | |
vrrp vrid 12 virtual-ip 10.1.2.10 active | ||
# |
技术组合：RBM + VRRP（三层主主）
2、FW-(VRRP+RBM[P/P]) | RBM-P-1配置 | RBM-P-2配置 |
# | # | |
remote-backup group | remote-backup group | |
data-channel interface GigabitEthernet1/0/11 | data-channel interface GigabitEthernet1/0/11 | |
configuration sync-check interval 12 | configuration sync-check interval 12 | |
delay-time 5 local-ip 10.100.2.1 | delay-time 5 | |
remote-ip 10.100.2.2 | local-ip 10.100.2.2 | |
local-ip 10.100.2.1 | remote-ip 10.100.2.1 | |
device-role primary | ？ device-role primary | |
增加 backup-mode dual-active | 删除 device-role secondary | |
# | 增加 backup-mode dual-active | |
# | ||
RBM-P-1-VRRP配置 | RBM-P-2-VRRP配置 | |
# | # | |
interface GigabitEthernet1/0/14 | interface GigabitEthernet1/0/14 | |
port link-mode route | port link-mode route | |
combo enable copper | combo enable copper | |
ip address 10.1.1.1 255.255.255.0 | ip address 10.1.1.2 255.255.255.0 | |
vrrp vrid 11 virtual-ip 10.1.1.10 active | vrrp vrid 11 virtual-ip 10.1.1.10 standby | |
vrrp vrid 21 virtual-ip 10.1.1.11 standby | vrrp vrid 21 virtual-ip 10.1.1.11 active | |
# | # | |
interface GigabitEthernet1/0/15 | interface GigabitEthernet1/0/15 | |
port link-mode route | port link-mode route | |
combo enable copper | combo enable copper | |
ip address 10.1.2.1 255.255.255.0 | ip address 10.1.2.2 255.255.255.0 | |
vrrp vrid 12 virtual-ip 10.1.2.10 active | vrrp vrid 12 virtual-ip 10.1.2.10 standby | |
vrrp vrid 22 virtual-ip 10.1.2.11 standby | vrrp vrid 22 virtual-ip 10.1.2.11 active | |
# | # |
场景2：数据中心边界高可用防护
- 需求：7×24 小时业务连续性，零中断升级。
- 方案：
- RBM 主备模式；
- 心跳线 + 业务同步线分离部署；
- 联动 BGP/OSPF 实现路由收敛。
- 优势：
- 升级时先切备机为主，原主机升级后再切回，业务不中断；
- 支持 IPSec、LB、NAT 等复杂业务同步。

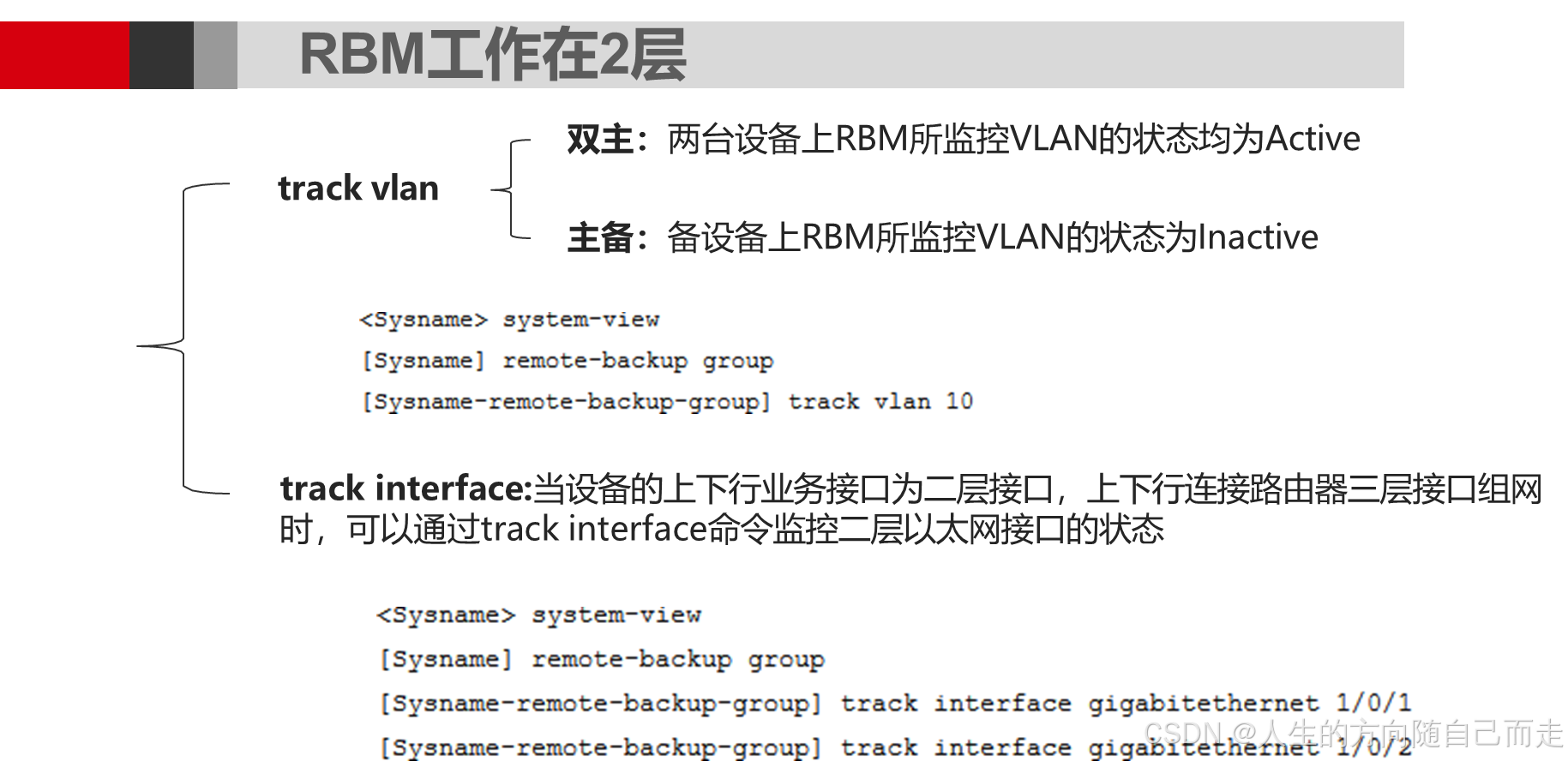

场景3：透明模式双机热备（二层部署-主备）
- 适用环境：不能修改现有 IP 架构的网络（如金融、医疗）。
- 实现方式：
- 防火墙工作在透明模式；
- 使用 VRRP over Bridge 或 STP 配合 RBM；
- 同步 MAC 表、会话表。
- ⚠️ 注意：需放通 HA 心跳 VLAN 流量。
防火墙透明部署（RBM+VLAN-主备） | ||
1、配置 RBM系统-主备 | RBM-zhu | RBM-bei |
# | # | |
remote-backup group | remote-backup group | |
backup-mode dual-active | backup-mode dual-active | |
data-channel interface Route-Aggregation1 | data-channel interface Route-Aggregation1 | |
delay-time 5 | delay-time 5 | |
track vlan 10 | track vlan 10 | |
local-ip 1.1.1.1 | local-ip 1.1.1.2 | |
remote-ip 1.1.1.2 | remote-ip 1.1.1.1 | |
device-role primary | device-role secondary | |
# | # | |
防火墙透明部署（RBM-HA） | ||
2、HA-配置 | RBM-zhu | RBM-bei |
# | # | |
interface Route-Aggregation1 | interface Route-Aggregation1 | |
description xintiao | description xintiao | |
ip address 1.1.1.1 255.255.255.252 | ip address 1.1.1.2 255.255.255.252 | |
link-aggregation mode dynamic | link-aggregation mode dynamic | |
# | # | |
interface GigabitEthernet1/0/14 | interface GigabitEthernet1/0/14 | |
port link-mode route | port link-mode route | |
description xintiao | description xintiao | |
port link-aggregation group 1 | port link-aggregation group 1 | |
# | # | |
interface GigabitEthernet1/0/15 | interface GigabitEthernet1/0/15 | |
port link-mode route | port link-mode route | |
description xintiao | description xintiao | |
port link-aggregation group 1 | port link-aggregation group 1 | |
# | # | |
3、业务vlan10配置 | # | # |
interface Ten-GigabitEthernet1/0/28 | interface Ten-GigabitEthernet1/0/28 | |
port link-mode bridge | port link-mode bridge | |
port access vlan 10 | port access vlan 10 | |
# | # | |
interface Ten-GigabitEthernet1/0/29 | interface Ten-GigabitEthernet1/0/29 | |
port link-mode bridge | port link-mode bridge | |
port access vlan 10 | port access vlan 10 | |
# | # | |
4、区域配置 | # | # |
security-zone name Local | security-zone name Local | |
# | # | |
security-zone name Trust | security-zone name Trust | |
import interface Route-Aggregation1 | import interface Route-Aggregation1 | |
import interface Ten-GigabitEthernet1/0/28 vlan 10 | import interface Ten-GigabitEthernet1/0/28 vlan 10 | |
# | # | |
security-zone name DMZ | security-zone name DMZ | |
# | # | |
security-zone name Untrust | security-zone name Untrust | |
import interface Ten-GigabitEthernet1/0/29 vlan 10 | import interface Ten-GigabitEthernet1/0/29 vlan 10 | |
# | # | |
security-zone name Management | security-zone name Management | |
import interface M-GigabitEthernet1/0/0 | import interface M-GigabitEthernet1/0/0 | |
# | # |
5、防火墙策略 | # | # |
nat global-policy | nat global-policy | |
rule name GlobalPolicyRule_5 | rule name GlobalPolicyRule_5 | |
description GuideNat | description GuideNat | |
source-zone Trust | source-zone Trust | |
destination-zone Untrust | destination-zone Untrust | |
action snat easy-ip | action snat easy-ip | |
# | # |
场景3-2：透明模式双机热备（二层部署-主主）
- 适用环境：不能修改现有 IP 架构的网络（如金融、医疗）。
- 实现方式：
- 防火墙工作在透明模式；
- 使用 VRRP over Bridge 或 STP 配合 RBM；
- 同步 MAC 表、会话表。
- ⚠️ 注意：需放通 HA 心跳 VLAN 流量。
防火墙透明部署（RBM+VLAN-主主） | ||
1、主主 | # | # |
remote-backup group | remote-backup group | |
data-channel interface GigabitEthernet1/0/11 | data-channel interface GigabitEthernet1/0/11 | |
configuration sync-check interval 12 | configuration sync-check interval 12 | |
delay-time 5 local-ip 10.100.2.1 | delay-time 5 | |
remote-ip 10.100.2.2 | local-ip 10.100.2.2 | |
local-ip 10.100.2.1 | remote-ip 10.100.2.1 | |
device-role primary | ？ device-role primary | |
增加 backup-mode dual-active | 删除 device-role secondary | |
# | 增加 backup-mode dual-active | |
# | ||
防火墙透明部署（RBM-HA） | ||
2、HA-配置 | RBM-zhu | RBM-bei |
# | # | |
interface Route-Aggregation1 | interface Route-Aggregation1 | |
description xintiao | description xintiao | |
ip address 1.1.1.1 255.255.255.252 | ip address 1.1.1.2 255.255.255.252 | |
link-aggregation mode dynamic | link-aggregation mode dynamic | |
# | # | |
interface GigabitEthernet1/0/14 | interface GigabitEthernet1/0/14 | |
port link-mode route | port link-mode route | |
description xintiao | description xintiao | |
port link-aggregation group 1 | port link-aggregation group 1 | |
# | # | |
interface GigabitEthernet1/0/15 | interface GigabitEthernet1/0/15 | |
port link-mode route | port link-mode route | |
description xintiao | description xintiao | |
port link-aggregation group 1 | port link-aggregation group 1 | |
# | # | |
3、业务vlan10配置 | # | # |
interface Ten-GigabitEthernet1/0/28 | interface Ten-GigabitEthernet1/0/28 | |
port link-mode bridge | port link-mode bridge | |
port access vlan 10 | port access vlan 10 | |
# | # | |
interface Ten-GigabitEthernet1/0/29 | interface Ten-GigabitEthernet1/0/29 | |
port link-mode bridge | port link-mode bridge | |
port access vlan 10 | port access vlan 10 | |
# | # |
4、区域配置 | # | # |
security-zone name Local | security-zone name Local | |
# | # | |
security-zone name Trust | security-zone name Trust | |
import interface Route-Aggregation1 | import interface Route-Aggregation1 | |
import interface Ten-GigabitEthernet1/0/28 vlan 10 | import interface Ten-GigabitEthernet1/0/28 vlan 10 | |
# | # | |
security-zone name DMZ | security-zone name DMZ | |
# | # | |
security-zone name Untrust | security-zone name Untrust | |
import interface Ten-GigabitEthernet1/0/29 vlan 10 | import interface Ten-GigabitEthernet1/0/29 vlan 10 | |
# | # | |
security-zone name Management | security-zone name Management | |
import interface M-GigabitEthernet1/0/0 | import interface M-GigabitEthernet1/0/0 | |
# | # |
5、防火墙策略 | # | # |
nat global-policy | nat global-policy | |
rule name GlobalPolicyRule_5 | rule name GlobalPolicyRule_5 | |
description GuideNat | description GuideNat | |
source-zone Trust | source-zone Trust | |
destination-zone Untrust | destination-zone Untrust | |
action snat easy-ip | action snat easy-ip | |
# | # |
场景4：多出口智能选路 + RBM 冗余
- 背景：企业有电信、联通双出口，需链路冗余 + 出口冗余。
- 方案：
- 每个出口部署一对 RBM 防火墙；
- 结合 PBR（策略路由）或智能 DNS 实现出口选择；
- 单台防火墙故障不影响对应出口业务。
- 🔧 关键点：PBR 策略需在主管理设备配置，由 RBM 同步。
场景5：IRF 堆叠核心 + RBM 防火墙对接
- 组网结构：
- 核心交换机做 IRF 堆叠；
- 出口防火墙采用 RBM 双机热备（不堆叠）；
- 防火墙上行通过 LACP 聚合连接 IRF。
- 优势：
- 核心高带宽聚合；
- 防火墙避免 IRF 跨框性能问题；
- 整体架构清晰、运维简单。
- ✅ 知了社区明确推荐：“核心堆叠，出口防火墙用 RBM”。
场景6：云网关或 NFV 环境中的虚拟防火墙 HA
- 在 H3C UIS 或第三方虚拟化平台中部署 vFW；
- 通过虚拟网卡建立 RBM 通道；
- 实现虚拟防火墙实例的高可用。
- 支持与 SDN 控制器联动。
三、为什么不推荐防火墙用 IRF？——知了社区共识
知了社区多次强调：
“防火墙建议使用 RBM，不建议使用 IRF。IRF 在防火墙场景存在跨框性能瓶颈、升级中断、分裂风险等问题，而 RBM 专为状态同步设计，更稳定可靠。”
官方文档也指出：
“RBM 是 H3C 当前主推的防火墙高可用解决方案，适用于绝大多数生产环境。”
四、参考资料来源（来自知了社区）
- 《双机热备(RBM)技术白皮书-6W101》（H3C，2025年9月）
- “防火墙RBM-知了社区”问答（2022年8月）
- “RBM-知了社区”技术讨论帖（2024年5月16日）
- “rbm怎么配置-知了社区”（2023年7月11日）
- 多篇用户实践案例：“核心堆叠+出口RBM”、“RBM联动VRRP配置举例”
总结：RBM 场景速查表
| 场景类型 | 是否推荐 | 关键技术组合 |
|---|---|---|
| 互联网出口 | ✅ 强烈推荐 | RBM + VRRP |
| 数据中心边界 | ✅ 推荐 | RBM + 动态路由 |
| 透明模式部署 | ✅ 支持 | RBM + 二层透传 |
| 多出口选路 | ✅ 推荐 | RBM + PBR |
| 对接 IRF 核心 | ✅ 最佳实践 | RBM + LACP |
| 虚拟化环境 | ✅ 支持 | vRBM + 虚拟网络 |
| 替代防火墙 IRF | ✅ 官方建议 | —— |
💡 建议：新建项目一律优先采用 RBM 方案；已有 IRF 防火墙若无性能问题可维持，但扩容或改造时应评估迁移至 RBM。

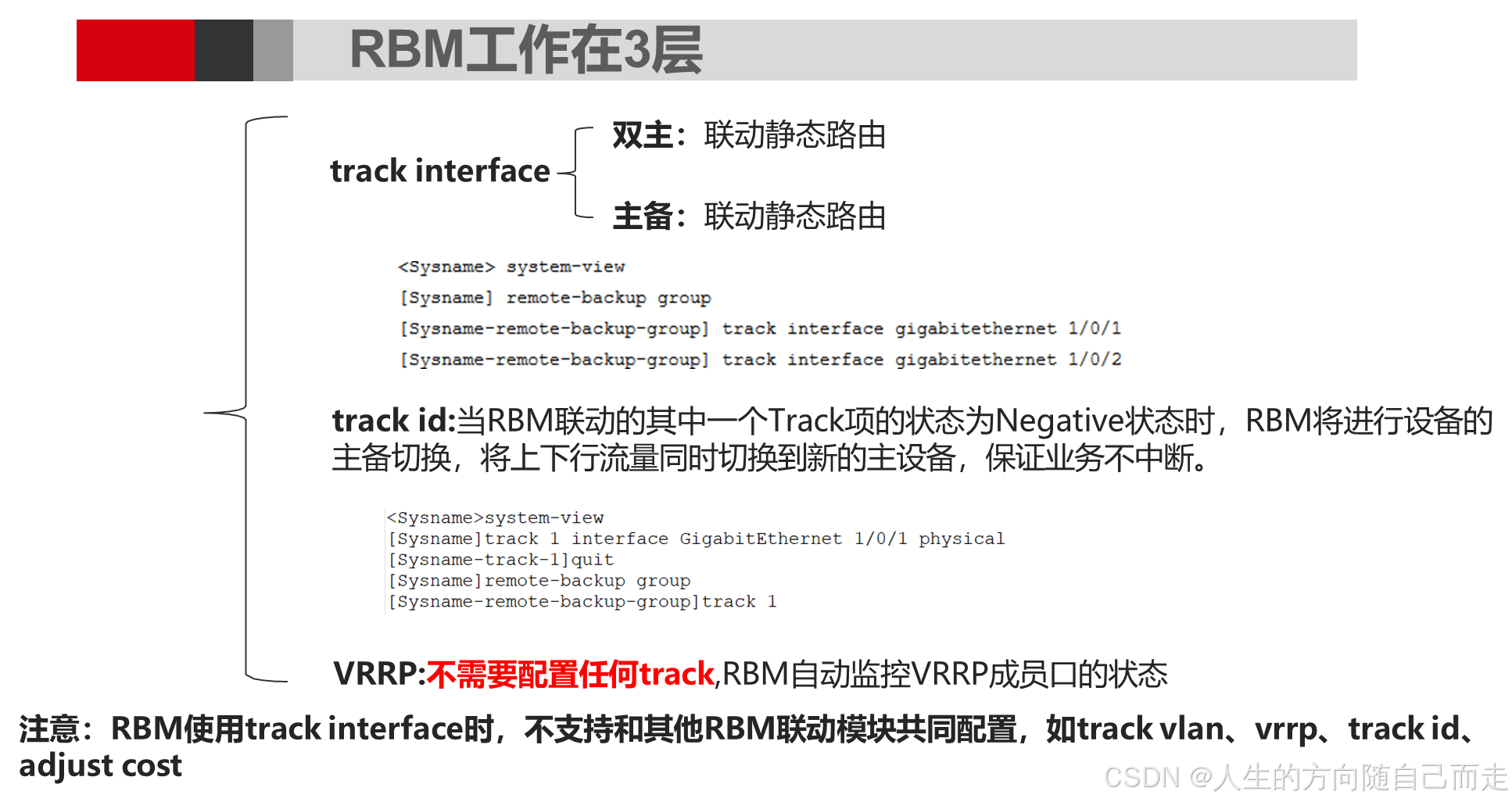

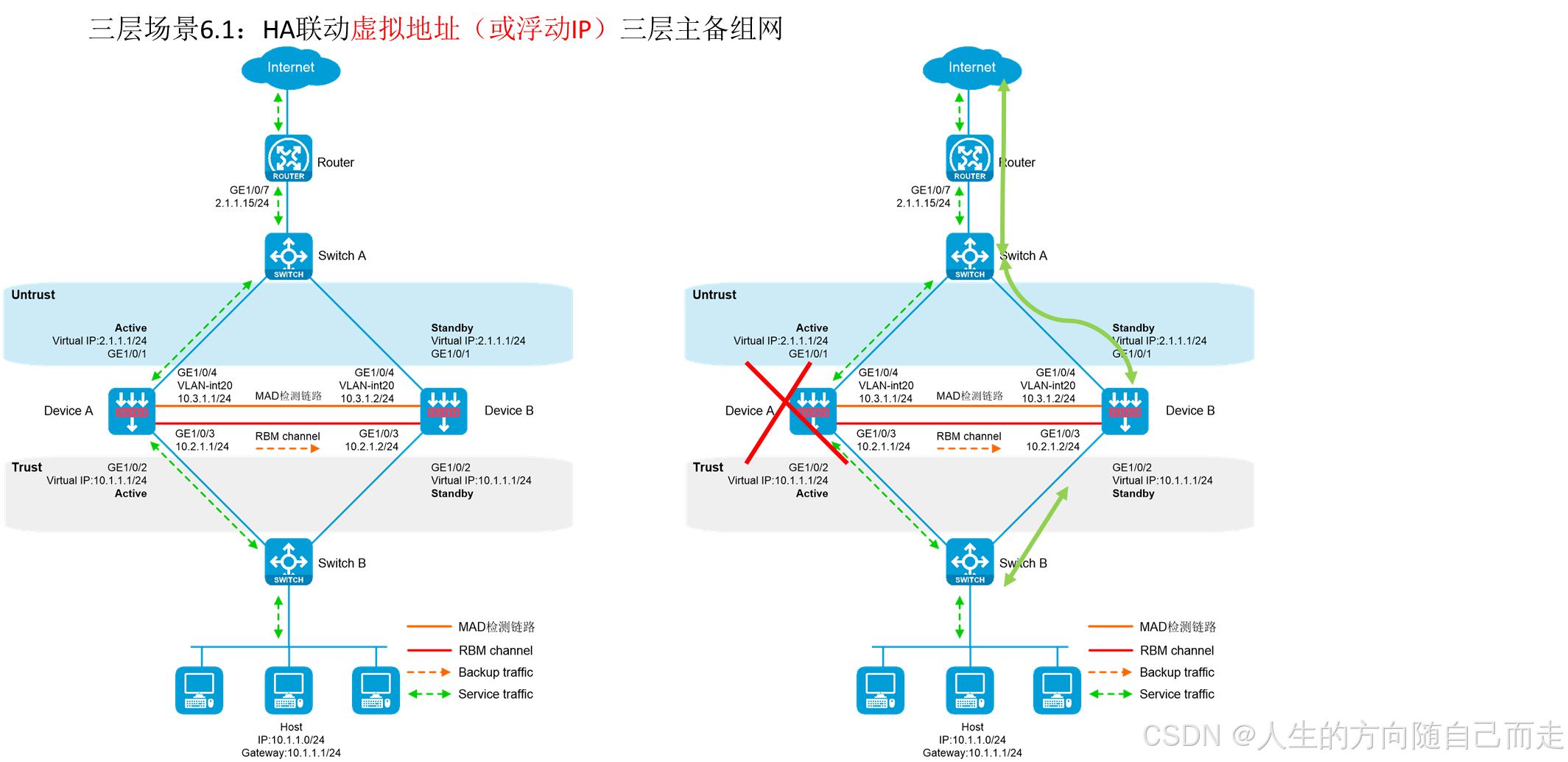

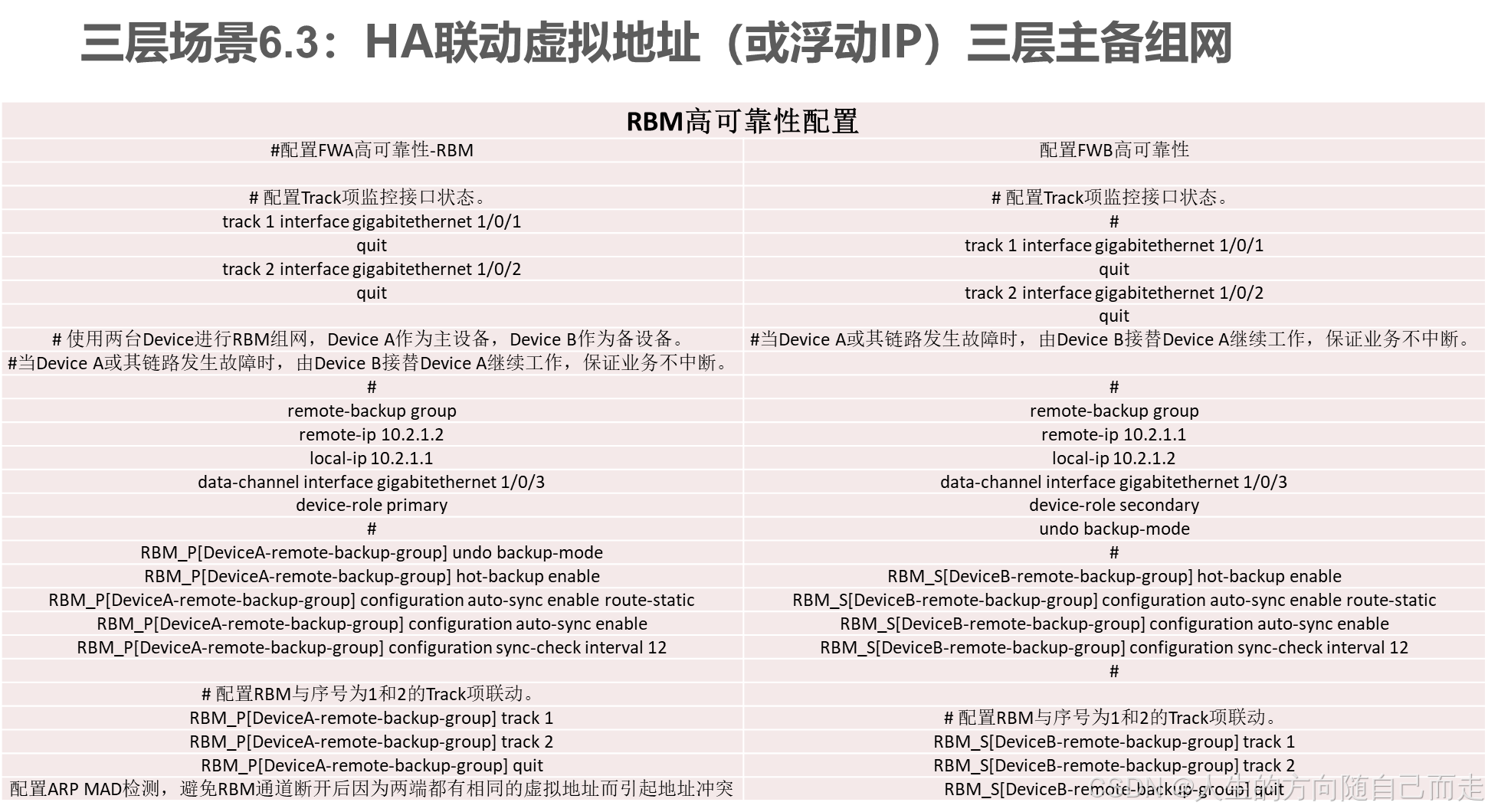

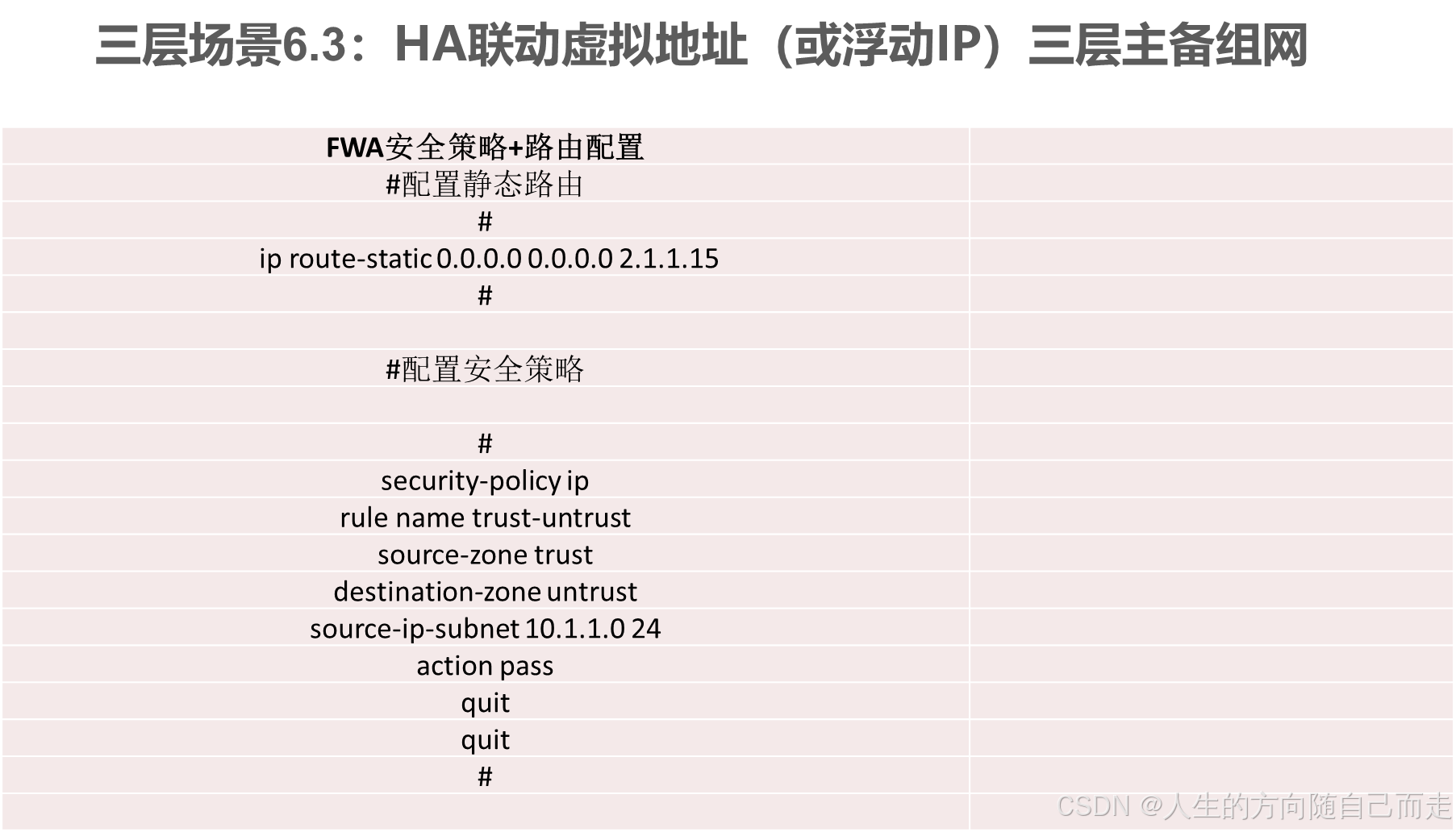

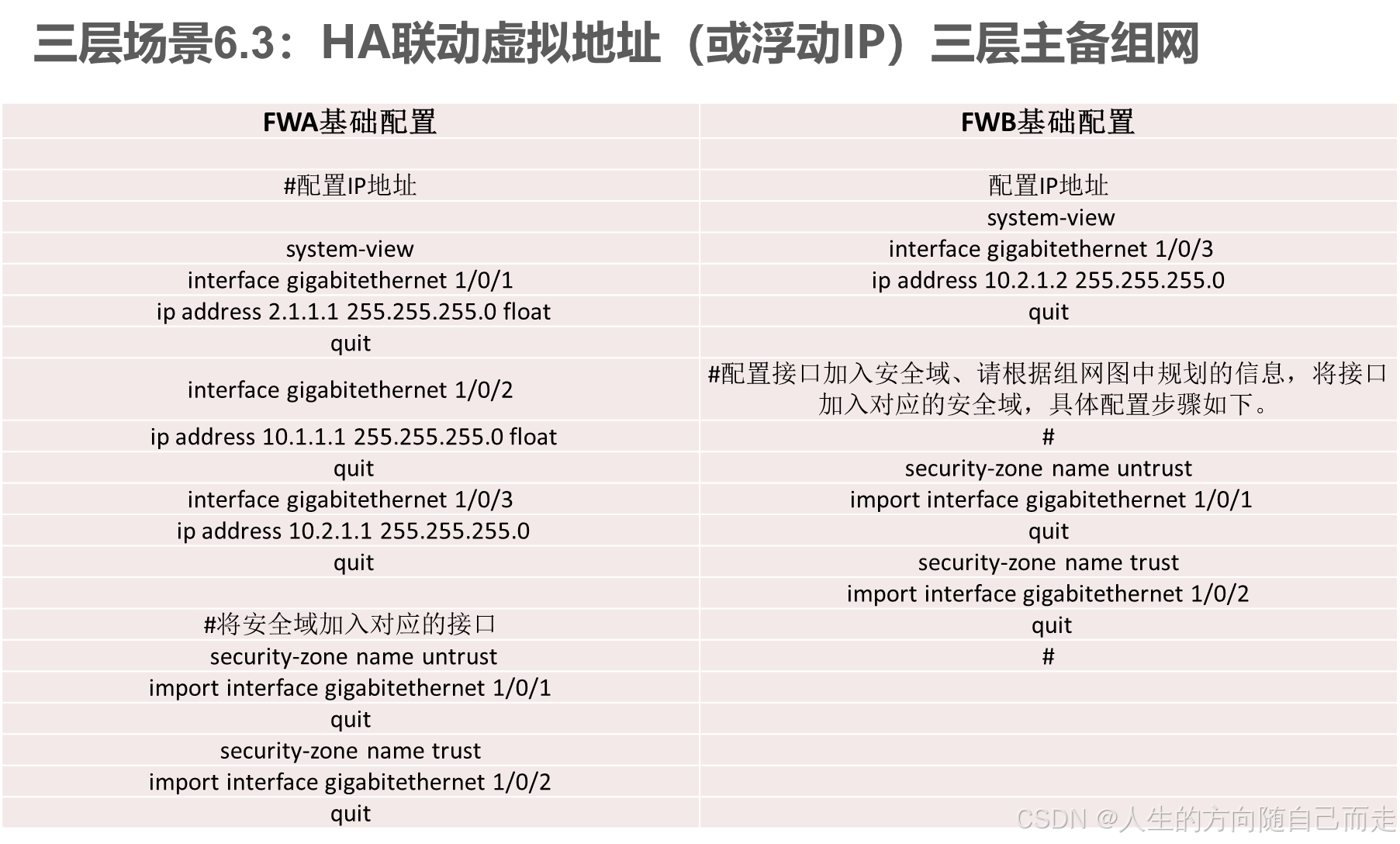

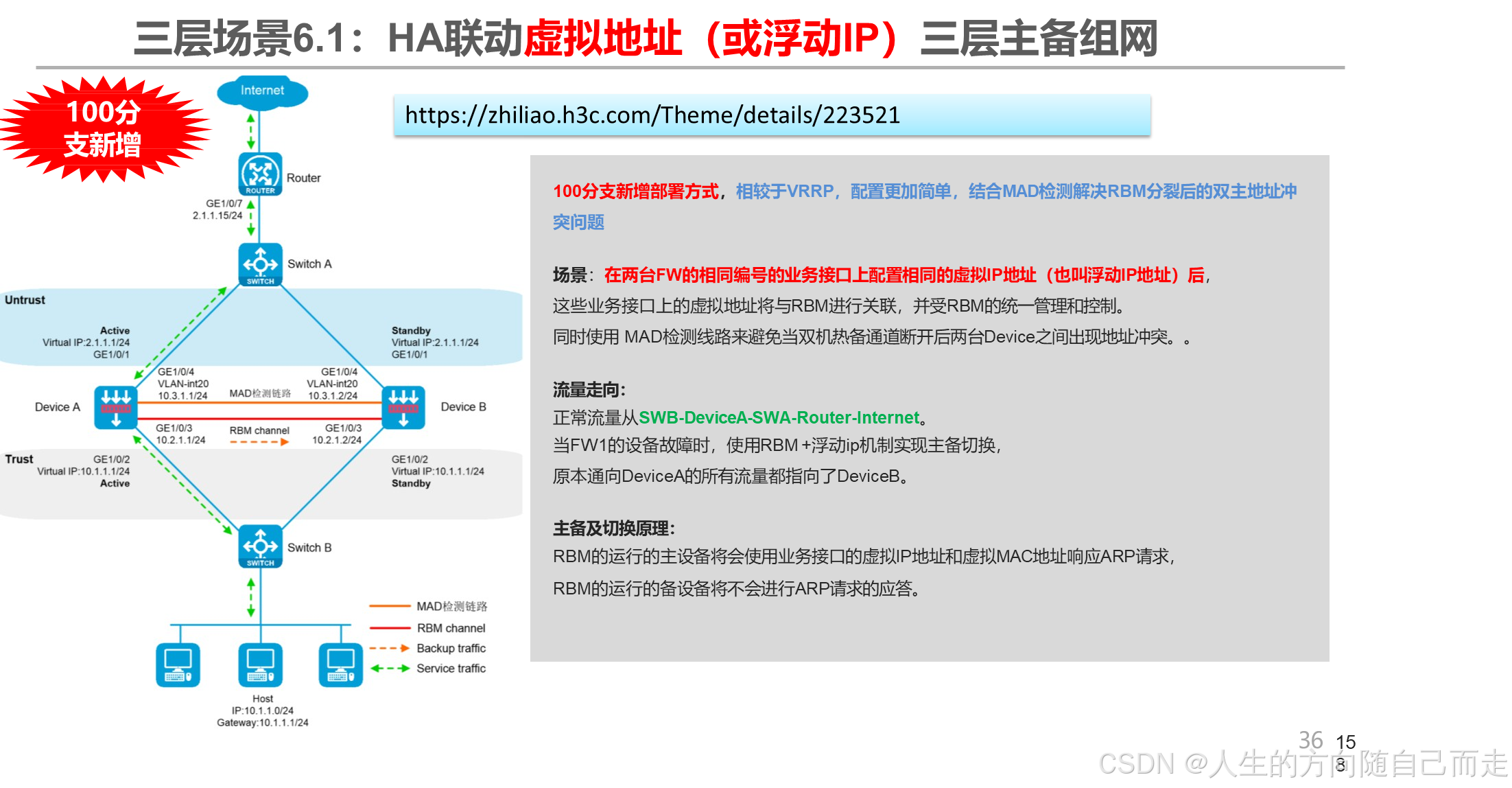

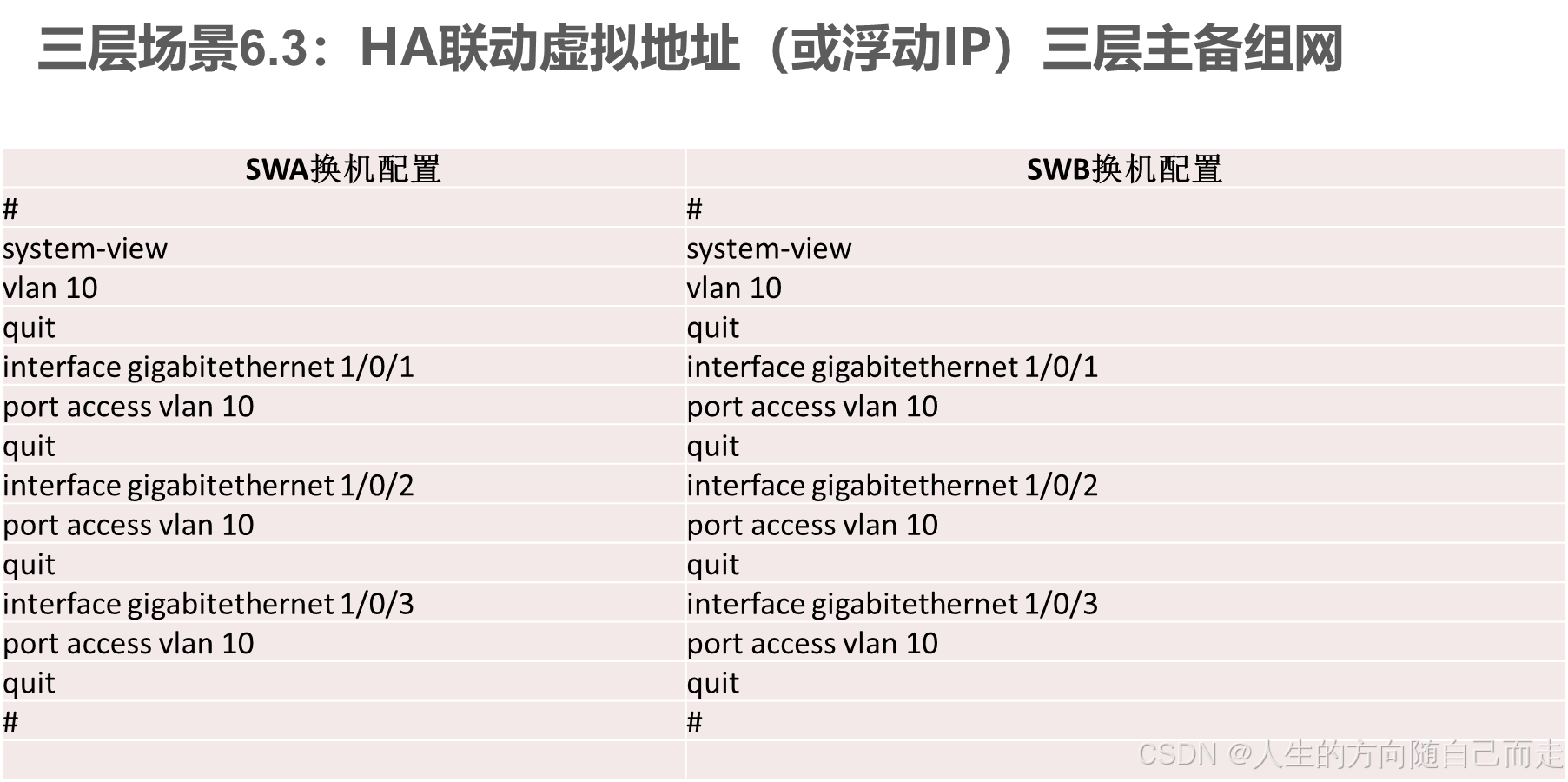

一、💡 💡 💡 💡 💡 三层场景 6.1：HA 联动虚拟地址（浮动 IP）——标准主备模式《主推技术》
✅ 场景描述

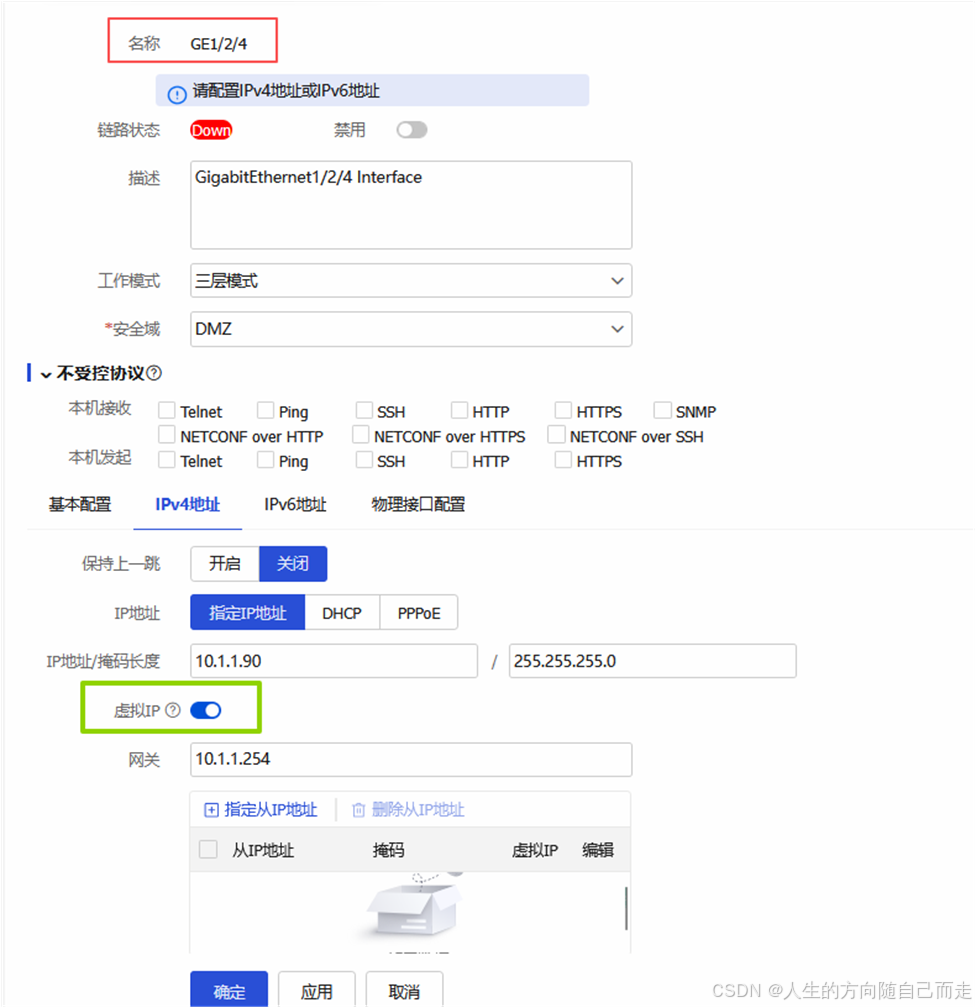

这是 最经典、最广泛部署的 RBM 三层 HA 方案。两台防火墙工作在三层路由模式，通过 VRRP 协议生成虚拟网关 IP（即“浮动 IP”），作为内/外网用户的默认网关。RBM 负责同步会话与配置，VRRP 负责引流切换。
🔧 关键组件
| 组件 | 作用 |
|---|---|
| RBM | 同步配置、会话表、NAT 表、IPSec SA 等状态 |
| VRRP | 提供虚拟网关 IP（如 202.101.1.1），主设备持有 VIP，故障时备设备接管 |
| 心跳线（HA Link） | 专用链路传输 RBM 控制与状态同步报文（建议独立物理接口） |

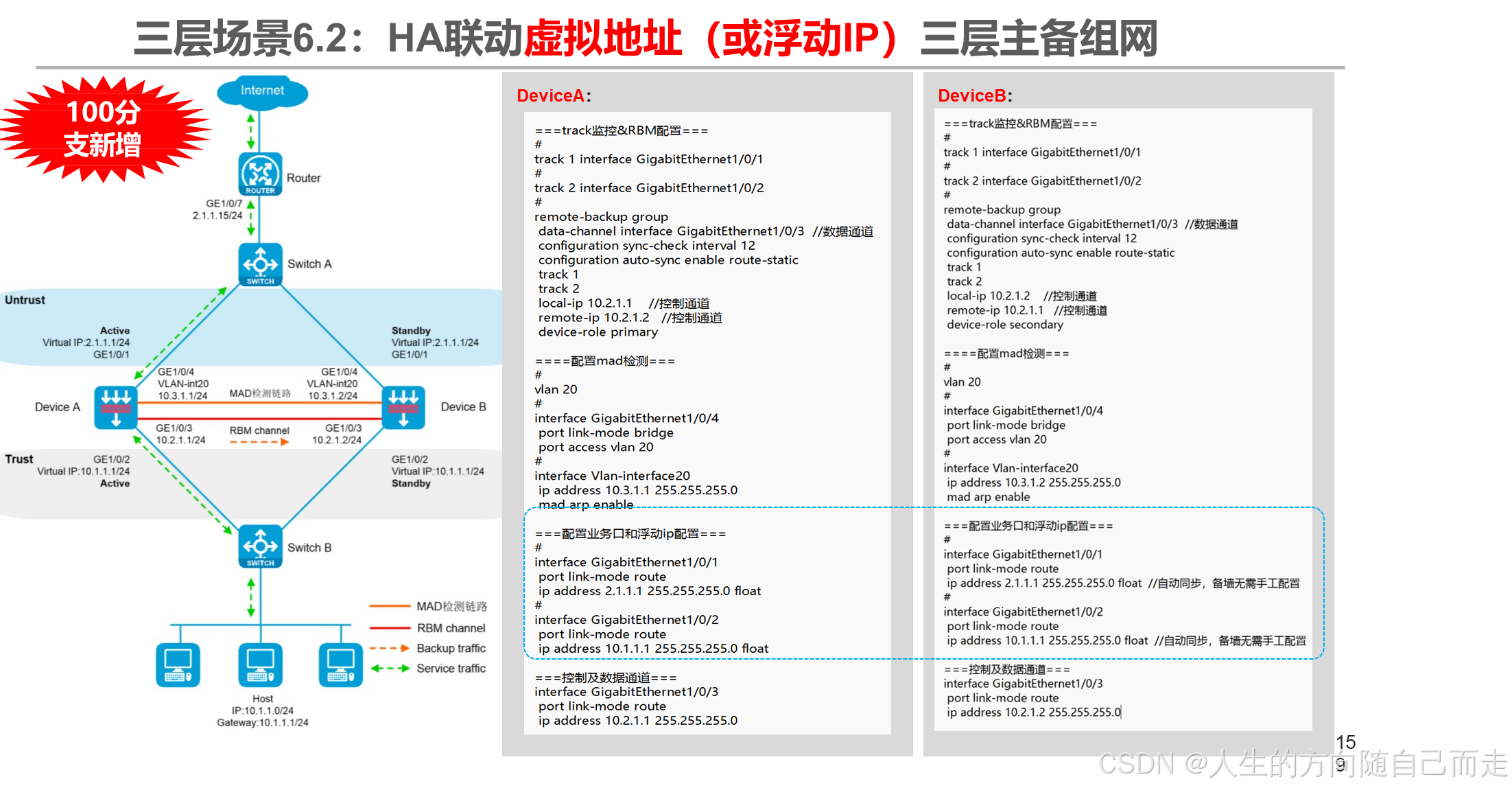

📐 典型组网
[Internet]|
[ISP Router] —— (WAN: 202.101.1.2/24)|[FW-A] ——(HA Heartbeat)—— [FW-B]|
[Core Switch] —— (LAN: 192.168.10.254/24)|
[Users]- FW-A/B 的 WAN 口 IP：202.101.1.2 / 202.101.1.3
- VRRP 虚拟 IP（浮动 IP）：202.101.1.1（WAN 侧）、192.168.10.1（LAN 侧）
- 用户网关设为 192.168.10.1
✅ 优势
- 用户无感知切换（会话保持 + 网关不变）；
- 配置简单，兼容性强；
- 支持 NAT、策略路由、安全策略等全功能同步。
⚠️ 注意事项
- 心跳线需直连或通过可靠二层网络；
- VRRP 优先级与 RBM 主管理角色建议一致，避免冲突；
- 若启用动态路由（如 OSPF），需配置 Track VRRP 实现联动。
📌 知了社区标签：#RBM #VRRP #三层主备 #浮动IP

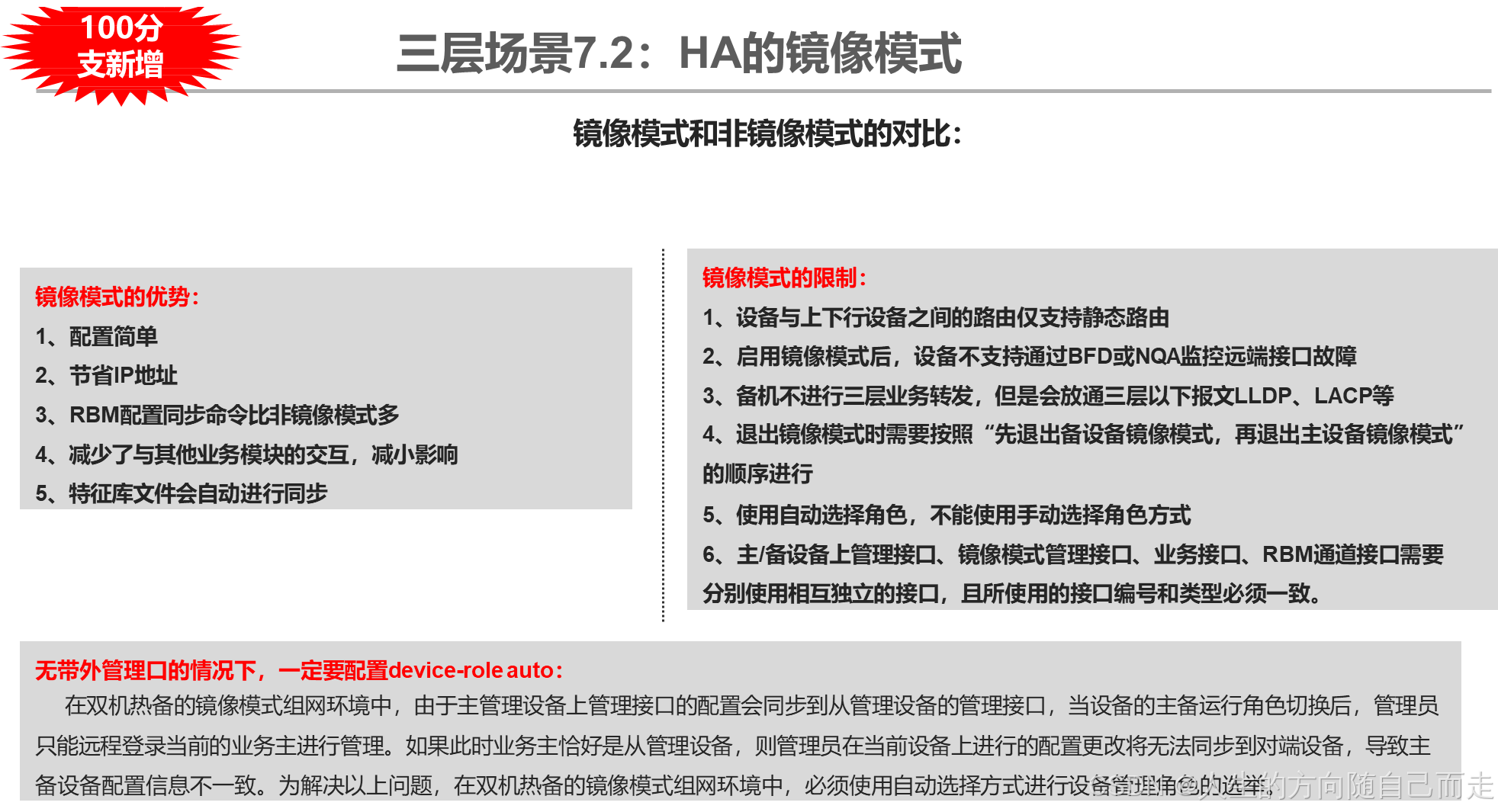

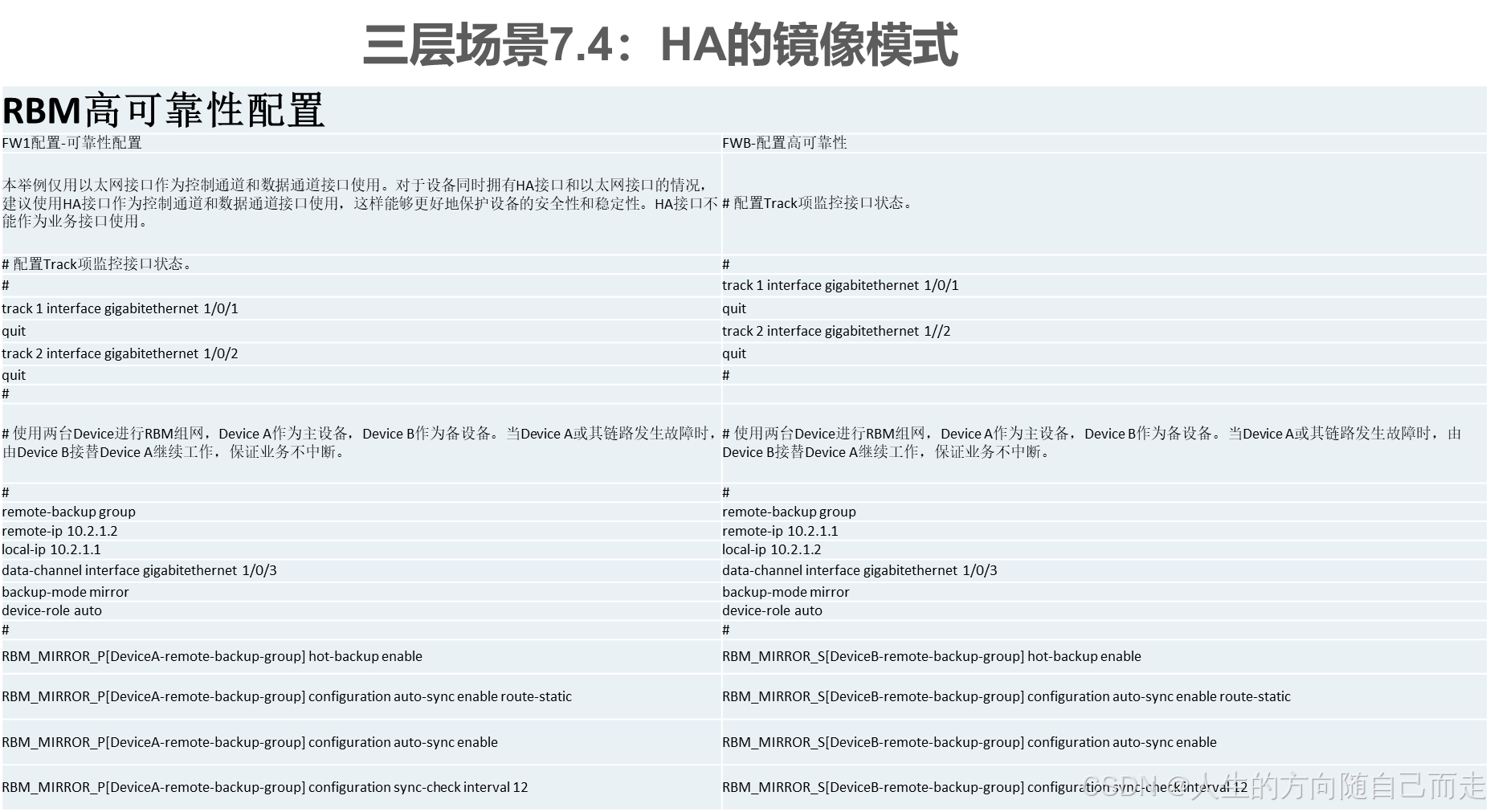

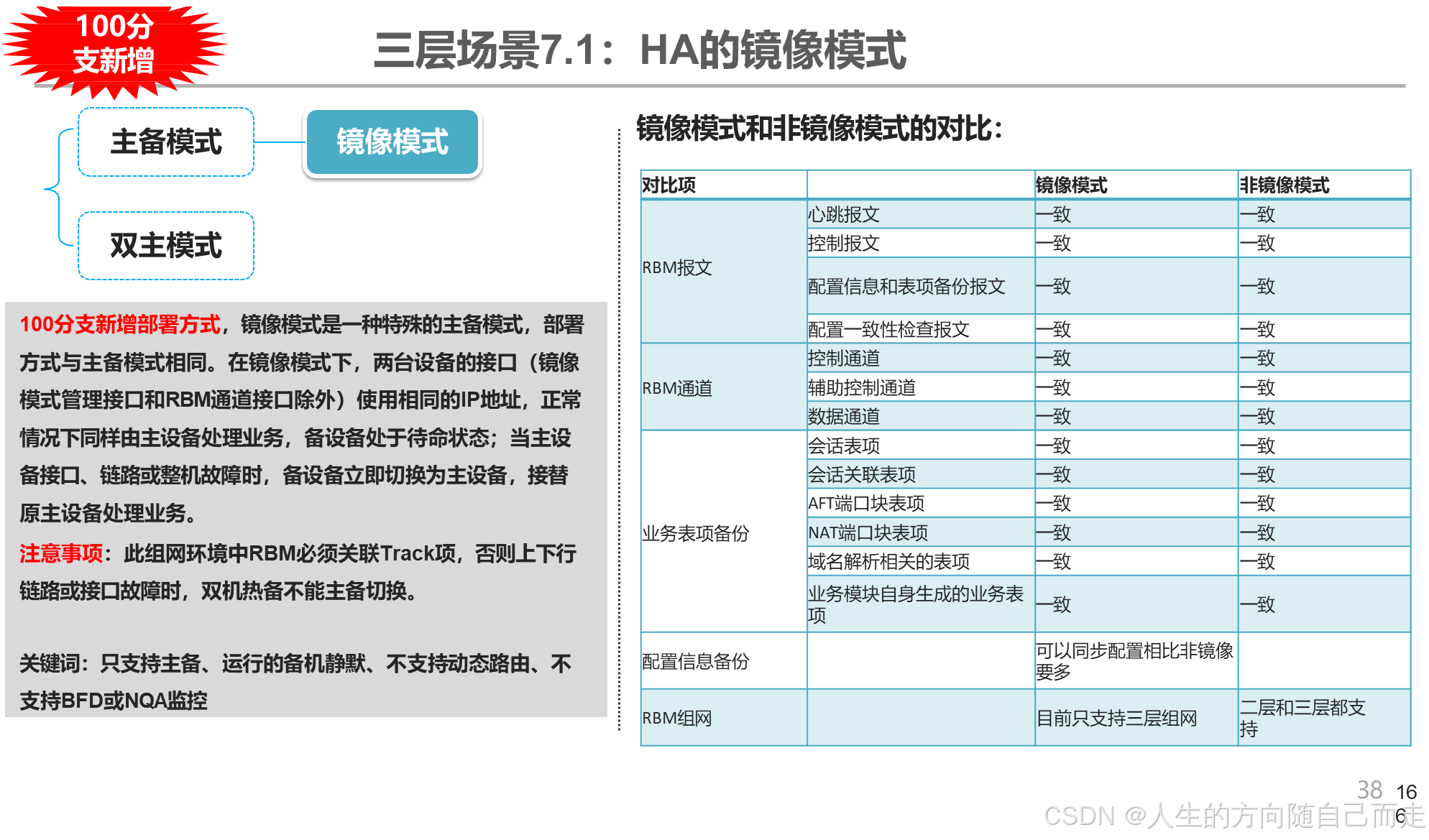

二、💡 💡 💡 💡 💡 三层场景 7.1：HA 的镜像模式（Mirror Mode）
✅ 场景描述

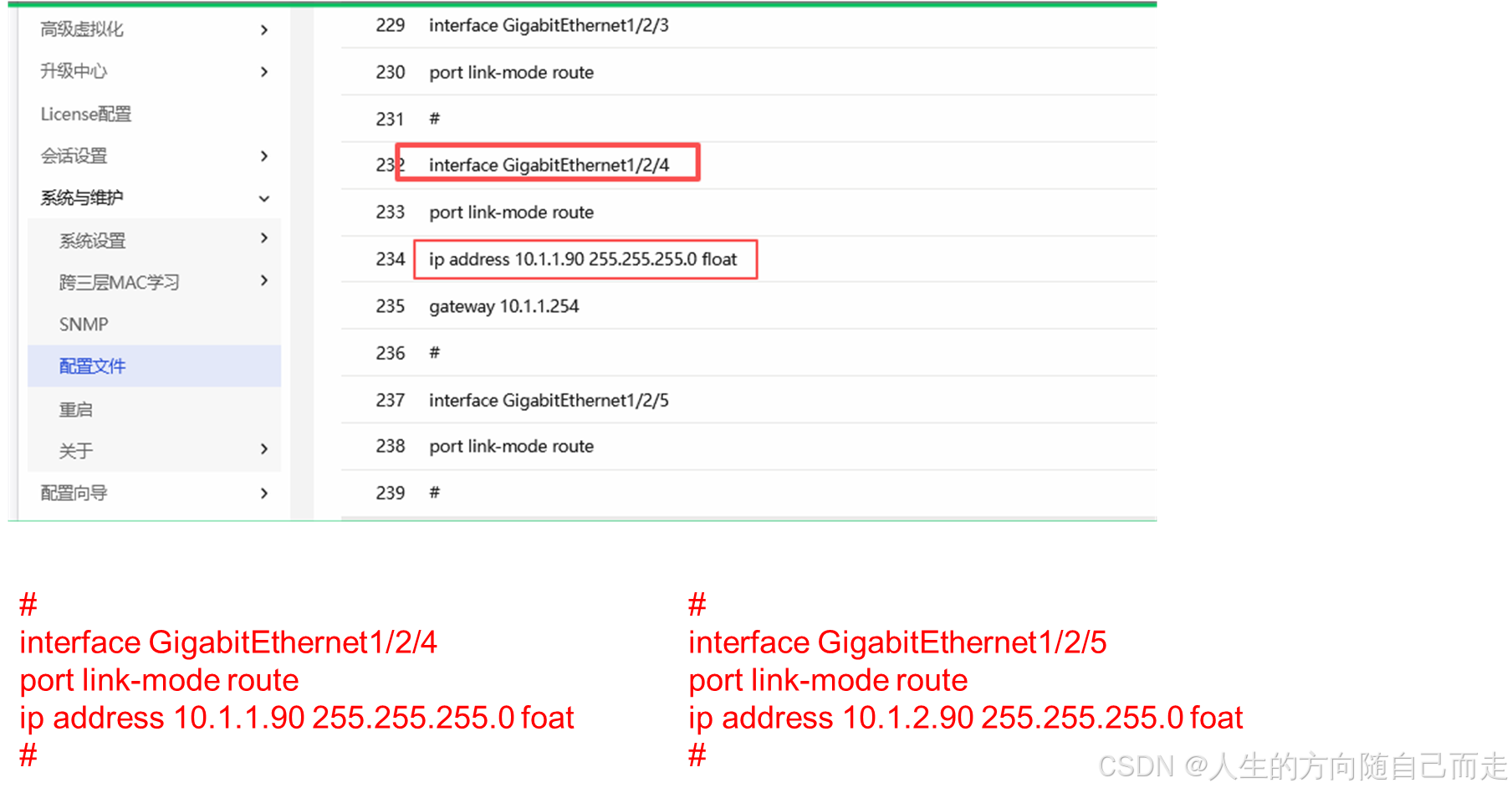

镜像模式 是 H3C 防火墙 RBM 中一种 特殊高可用形态，主要用于 无法使用 VRRP 或不能修改网关 IP 的环境（如某些运营商限制、老旧系统依赖固定网关）。其核心思想是：两台设备配置完全相同的实 IP 地址，通过底层机制实现“逻辑单活、物理双部署”。
🔧 工作原理
- 主、备防火墙的 内外网接口配置完全相同的 IP 地址（如 WAN: 202.101.1.10，LAN: 192.168.10.1）；
- 正常时，仅主设备响应 ARP 请求并转发流量；
- 备设备处于“静默监听”状态，不发送 ARP 响应；
- 主设备故障后，备设备 立即激活 ARP 响应能力，接管流量；
- RBM 同步会话，确保连接不中断。
💡 本质：通过控制 ARP 行为实现“IP 漂移”，而非依赖 VRRP 虚拟 IP。

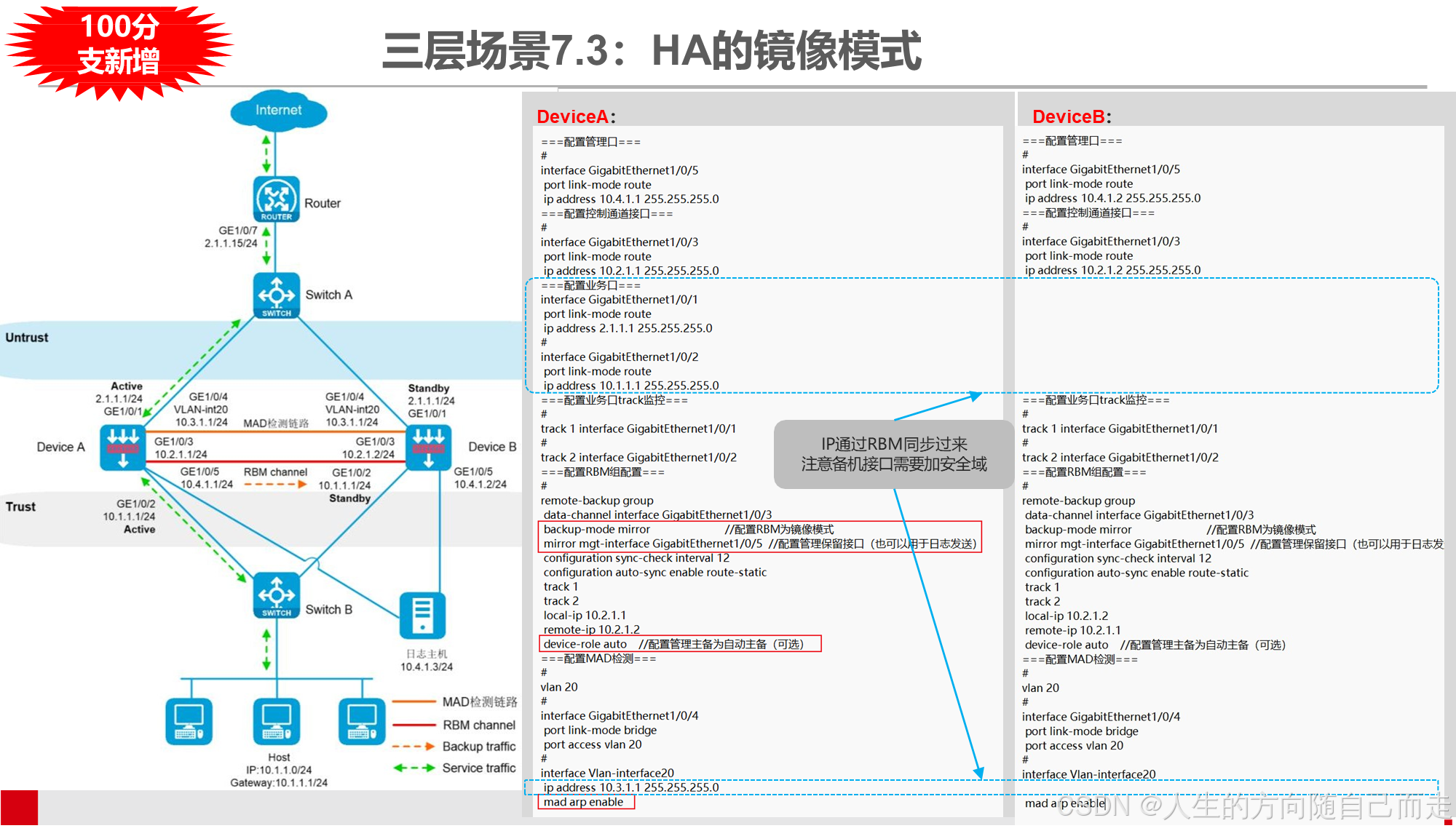

📐 典型组网（与 6.1 类似，但无 VRRP）
[Users] → 网关 = 192.168.10.1（实配在两台 FW 上）|[FW-A] ——(HA Mirror Link)—— [FW-B]|
[ISP] ← 公网 IP = 202.101.1.10（实配在两台 FW 上）✅ 适用场景
- 运营商只允许一个公网 IP，且不允许 VRRP 虚拟 MAC；
- 内部服务器或终端硬编码网关为某固定 IP，无法改为虚拟 IP；
- 对接某些不支持 VRRP 的第三方设备（如老式路由器、工控设备）。
⚠️ 局限性
- 不支持跨网段部署（必须同二层域）；
- 对交换机 MAC 表老化时间敏感，可能短暂丢包；
- 排查难度较高（两台设备 IP 相同，登录需通过 Console 或带外管理）；
- 部分低端型号不支持镜像模式（需确认 License 和版本）。
📌 知了社区说明（摘录）： “镜像模式适用于无法部署 VRRP 的特殊场景，属于 RBM 的补充方案，非首选。”
——《H3C 防火墙 HA 部署最佳实践》，知了社区 ID: 1284756
三、对比总结：6.1 vs 7.1
| 特性 | 场景 6.1：VRRP 浮动 IP | 场景 7.1：镜像模式 |
|---|---|---|
| IP 规划 | 使用虚拟 IP（VIP） | 两台设备配置相同实 IP |
| ARP 行为 | VRRP Master 响应 ARP | 主设备响应 ARP，备设备静默 |
| 网关设置 | 用户指向 VIP | 用户指向实 IP（两台都配） |
| 兼容性 | 广泛支持，标准方案 | 特殊场景，兼容性受限 |
| 运维友好度 | 高（IP 区分明确） | 低（IP 相同，易混淆） |
| 推荐度 | ✅✅✅ 首选 | ⚠️ 仅限特殊需求 |

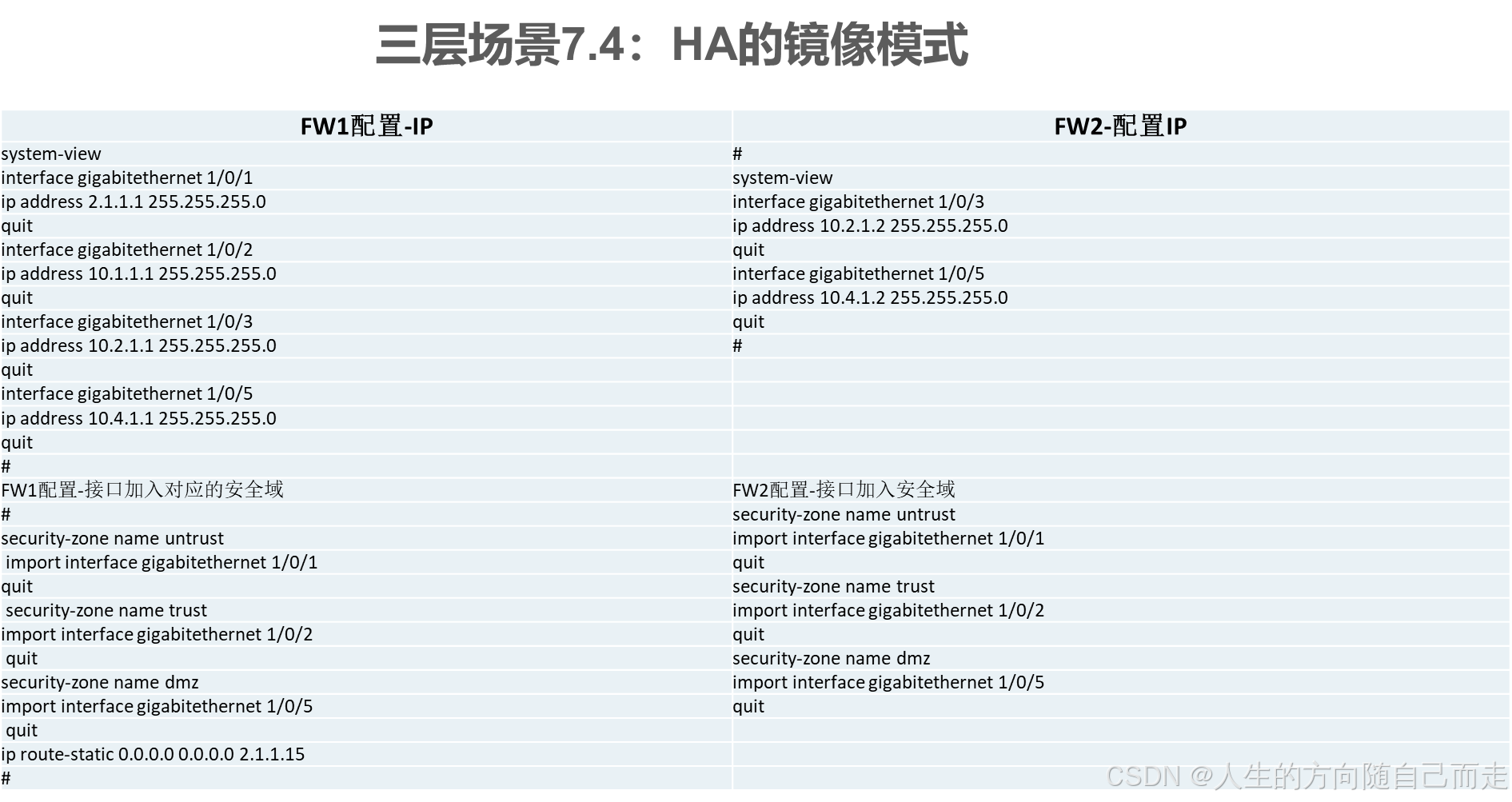

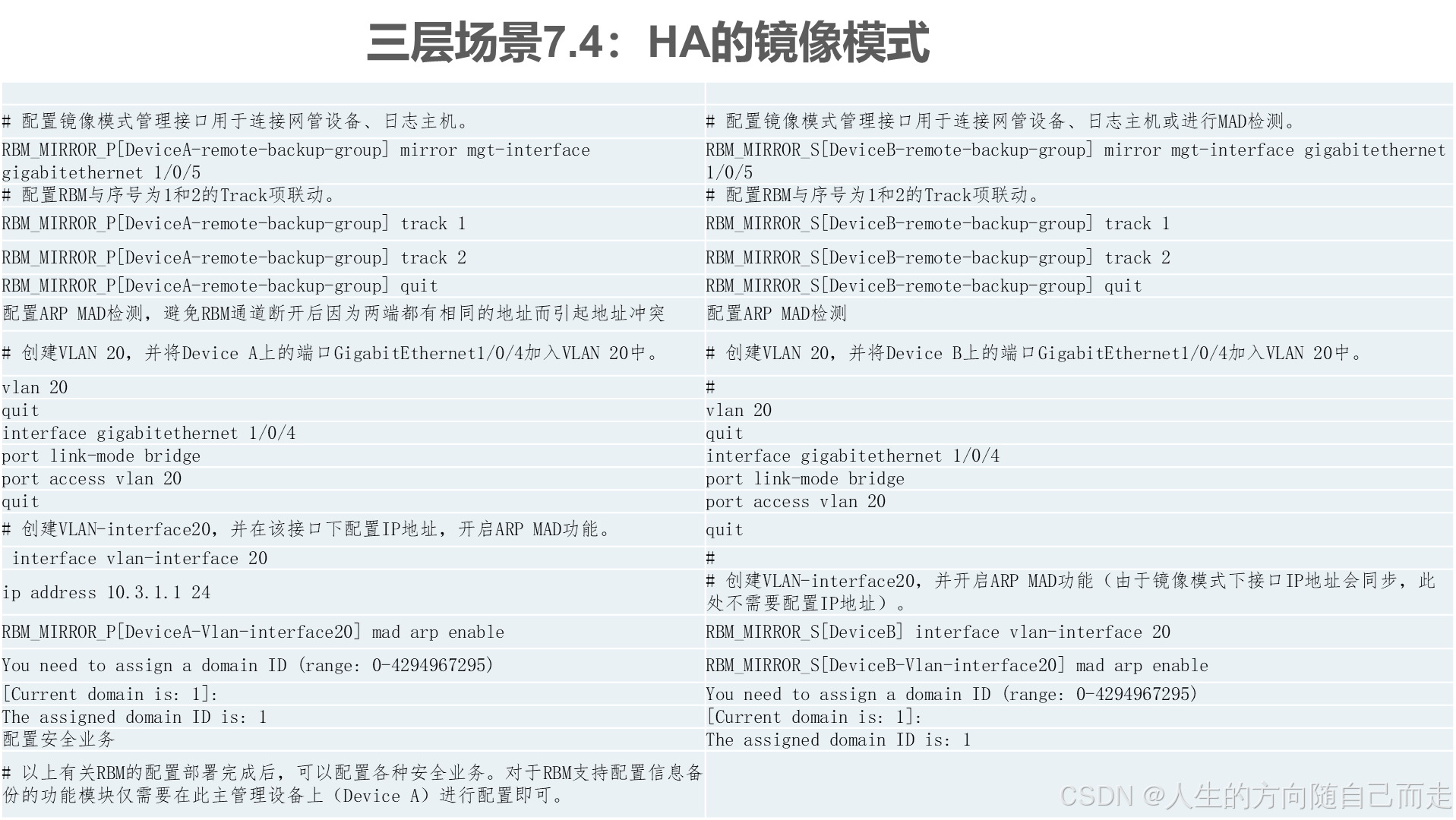

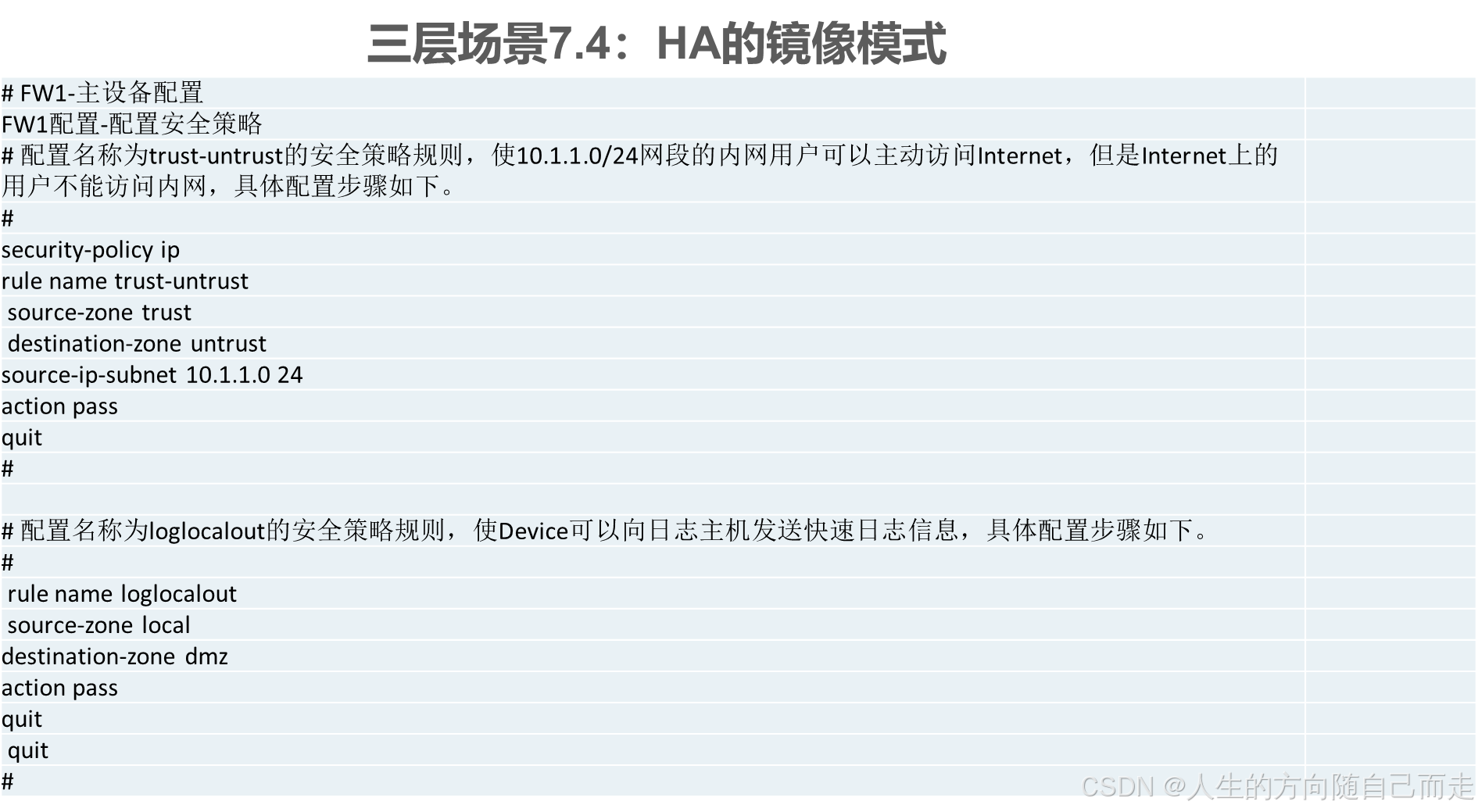

四、配置建议（来自知了社区）
- 优先选择 6.1（VRRP + RBM），除非有明确限制；
- 若用 7.1（镜像模式），务必：
- 使用独立管理口登录设备；
- 开启
arp send-gratuitous-arp加速收敛； - 在交换机上关闭端口安全/MAC 限制；
- 无论哪种模式，心跳线必须高可靠，建议万兆直连或专用 VLAN。
参考资料（知了社区 & H3C 官方）
- 《H3C SecPath 防火墙 双机热备配置指导-R63xx》→ 第3章 “RBM 高可用组网场景”
- 知了社区问答 #1352891：“镜像模式和 VRRP 模式有什么区别？”
- 知了社区案例 #1129045：“出口防火墙无法配置 VRRP，如何做 HA？”
- H3C 技术白皮书《防火墙高可用技术详解》（2024年版）
