HCIP笔记4--OSPF域内路由

1. 域内路由中的LSA的种类

OSPF域内路由的LSA分为两类：

一类LSA(router LSA):

每个设备都会产生，描述了设备的链路状态和花费，

在所属的区域内传播。

二类LSA(network LSA)：

由广播网或NBMA（Non Broadcast Multiple Access）

网络中的DR产生，Network-LSA中记录了这一网络上所有设备的Router ID，

描述本网段的链路状态，在所属的区域内传播。

LSA的三要素：Type、 LS id、 Adv rtr，

比较LSA的新旧：LS age、seq #、chksum

2. 一类LSA

路由器将接口宣告到ospf进程后，

形成的链路状态信息会放入一类LSA中。

一类LSA又分成了四种类型。

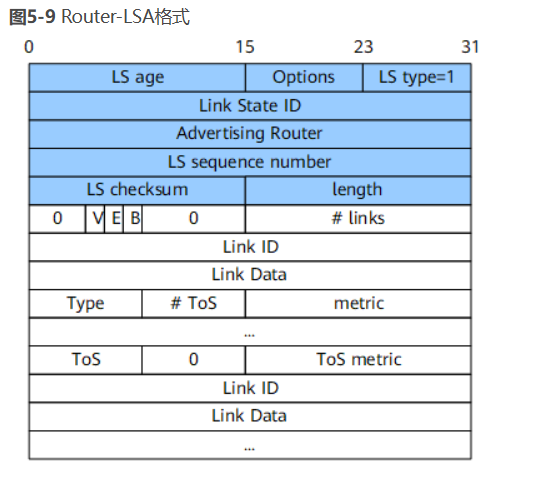

我们来看一类LSA的报文格式

查看一类LSA

display ospf lsdb

2.1 transnet

当link-type为transnet时，网络类型为广播或者NBMA的邻居，拓扑信息为树干信息。

Link ID: 192.168.1.4 伪节点信息，使用DR的接口IP充当
Data: 192.168.1.2 自身直连伪节点的接口IP地址
Link type: transnet 网络类型为广播或者NBMA

2.2 p2p

当link-type为p2p或者p2mp邻居，拓扑信息等于树干信息。
Link ID: 2.2.2.2 邻居路由器router-ID
Data: 12.1.1.1 连接邻居的接口ip，的自己的接口ip。
link-type: p2p

2.3 stubnet

当link-type为stubnet时，自身的接口ip地址是这样一个路由，路由信息是叶子信息。

Link ID: 12.1.1.0 路由信息网络号
Data: 255.255.255.0 路由信息的子网掩码
Link type: stubnet

还有一种是虚拟链路节点，在虚链路的时候单独讲。

3. 二类LSA

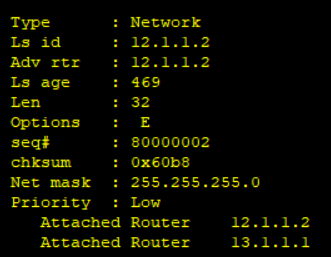

查看二类LSA命令

display ospf lsdb network

LS ID使用DR的接口IP
Adv rtr DR路由器的router-id

attached router伪节点连接的邻居信息。

4. ospf区域

单区域的缺点：所有的设备LSDB要同步一致，当网络规模越大，维护的表就越大。

因此我们就有了ospf划分区域，也就是多区域一说。

在多个区域中，OSPF路由器有两种角色。

一种是内部路由器IR: Internal Router，区域内部路由器，所有的接口属于同一个区域。

另外一种角色是ABR: Area Border Router，区域边界路由器，路由器的接口分别连接了两个或者两个以上的区域，就叫边界路由器。
