威纶通触摸屏与台达温控器Modbus RTU通讯程序详解：在线模拟与实际应用指南

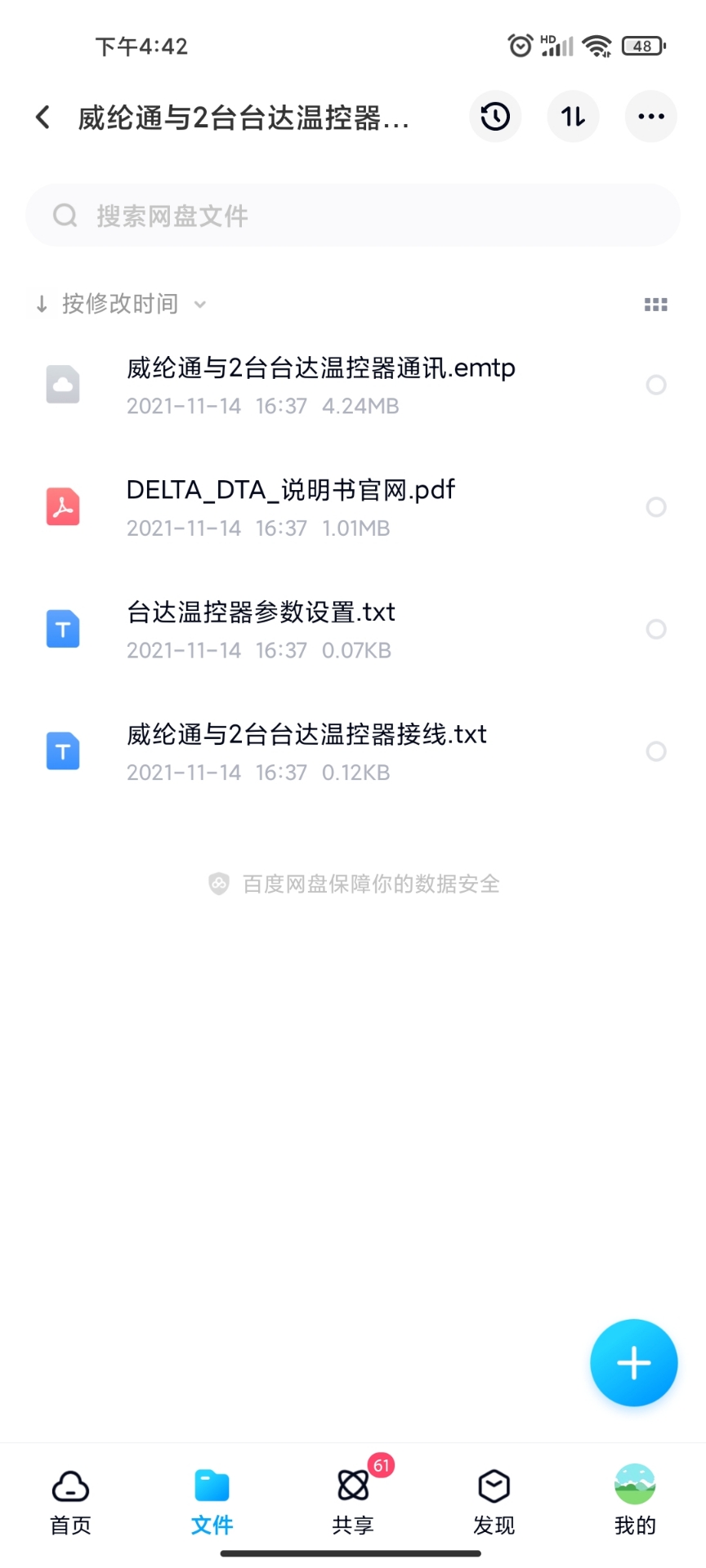

威纶通触摸屏与2台台达温控器modbus rtu 通讯程序。 用的威纶通在线模拟，真实触摸屏只需修改com口，程序里触摸屏型号是mt6103ip，温控器是dta4848系列

直接开干！今天咱们聊聊威纶通MT6103IP触摸屏同时控制两台台达DTA4848温控器的实战操作。先说重点：这活儿最关键是搞明白Modbus地址映射和轮询机制，实测时记得把485线皮剥得足够长（别问我是怎么知道的）。

硬件接线先整明白，两台温控器串在一条485总线上。台达这货的端子有点反人类，注意看标签：A+接触摸屏的B-，B-接A+（这坑我踩过两次）。接地线必须接，否则干扰能让你怀疑人生。

通讯参数设置要同步，温控器默认9600/8/N/1，在DTA参数设置里找到S2-01到S2-05这几个参数。触摸屏这边直接在EasyBuilder Pro的设备列表里新建两个Modbus RTU设备：

设备1：
站号=1
波特率=9600
数据位=8
停止位=1
校验=None设备2：
站号=2
其他参数同上

重点来了！台达温控器的Modbus地址是40001开始的保持寄存器，但实际填地址要减1。比如读取当前温度（地址40001），在HMI里填的地址应该是0。这里有个骚操作——用宏指令实现自动减址：

function ReadTemp(device, addr)real_addr = addr - 1return ReadReg(device, real_addr)
end

PLC程序里需要搞轮询机制，防止同时访问冲突。用两个定时器交替触发读取指令：

T1(常开)---[MOV K1 D100]---[TO K1 K2 D100 K1]|---[TON T2 K50]T2(常开)---[MOV K2 D100]---[TO K2 K2 D100 K1]|---[TON T1 K50]

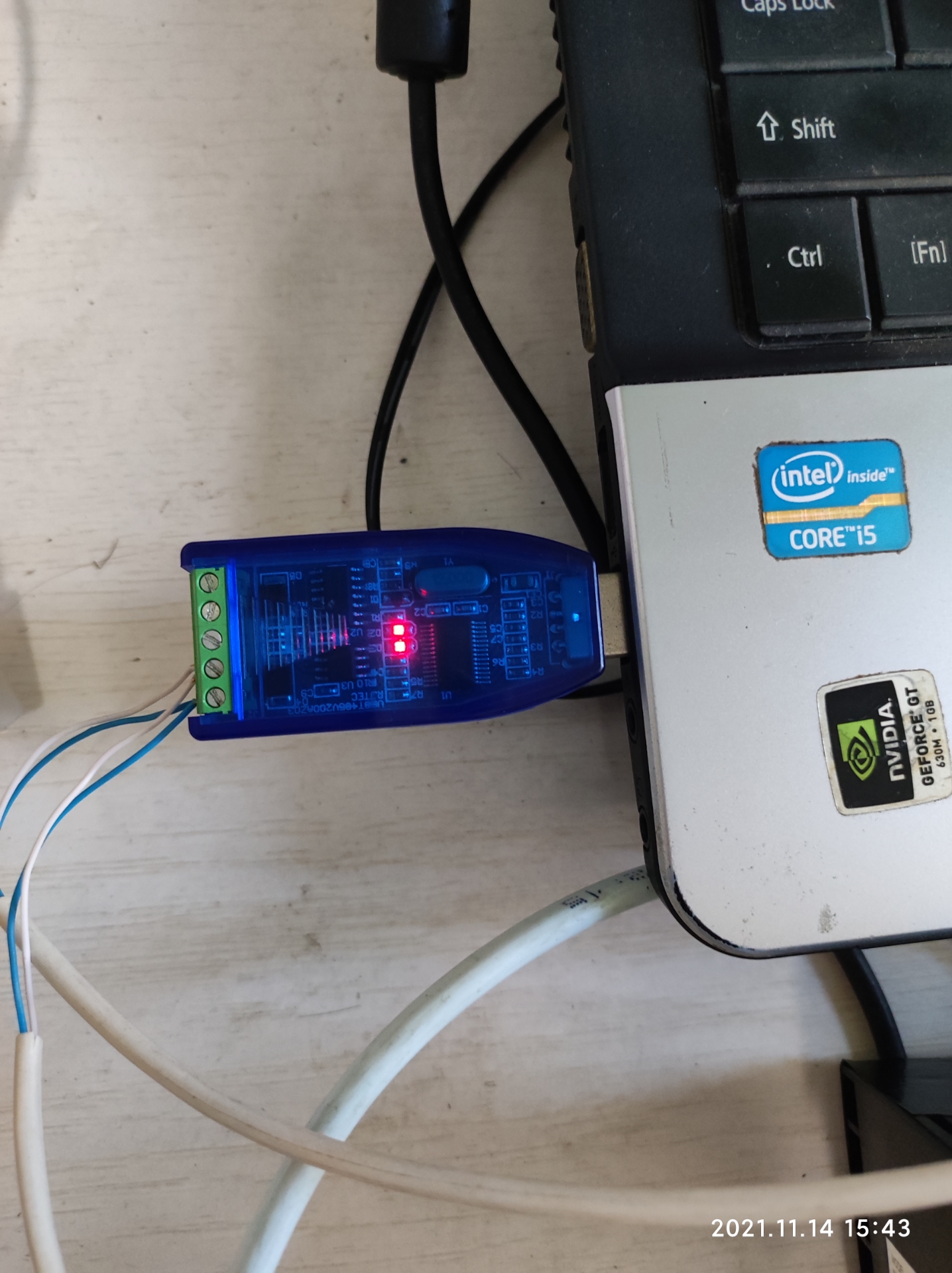

调试时先开在线模拟，打开串口调试助手看报文。正常应该交替出现两个站号的查询帧：01 03 00 00 00 01和02 03 00 00 00 01。如果只看到一个站号，检查设备地址是否冲突。

真实屏使用时，在系统参数里把COM2口设置成RS485 2W，实测波特率误差不能超过2%。有个隐藏技巧：在EasyBuilder里勾选"强制轮询"选项，能显著提升通讯稳定性。

最后提醒：台达温控器的温度值需要除以10显示，在HMI数值元件里设置小数点位数时，直接选1位小数会自动处理。但要是自己写转换，记得：

actual_temp = raw_data / 10.0
if actual_temp > 200 thenAlarm() -- 超温保护
end

遇到通讯中断别慌，先上示波器看波形。正常应该是整齐的方波，要是看到毛刺，赶紧检查终端电阻——在总线最远端的温控器上并个120Ω电阻，立竿见影。
