我们之前介绍了如何使用 RT1052 的四定时器 QTMR4 的通道 3 来产生 PWM 输出。RT1052 内部有一个非常牛逼的 PWM 模块：eFlexPWM（也叫 FlexPWM），其功能非常多，本章我们将向大家介绍如何使用 FlexPWM2 的模块 3 来产生 PWM 输出。在本章中，我们将使用 FlexPWM2 的模块 3 产生 PWM 来控制 DS1 的亮度。

16.1 FlexPWM 简介

FlexPWM 全称是：Enhanced Flex Pulse Width Modulator，也叫 eFlexPWM，即增强型灵活的脉宽调制器。RT1052 内部有 4 个这种脉宽调制器（FlexPWM）模块，每个脉宽调制器模块有有 4 个子模块，每个子模块可以用于控制单个半桥功率计，且提供故障保护通道。脉宽调制器（FlexPWM）模块可以组成多种开关组合方式，可生成高度复杂的波形，它可以用于控制各种类型的电机，也是各种开关电源（SMPS）拓扑模型的理想控制器。
FlexPWM 脉宽调制器的主要特点如下：

1. 每个脉宽调制器（FlexPWM）有 4 个子模块；
2. 16 位精度，支持中央对齐、边沿对齐和非对称 PWM 输出；
3. 分数 PWM 时钟生成器可生成高精度 PWM 周期和占空比；
4. 可工作在互补输出模式或独立工作模式；
5. 每个 PWM 输出双沿（上升沿/下降沿）可独立控制；
6. 可与外部硬件或其他 PWM 子模块同步；
7. 双缓冲 PWM 寄存器，可设置 1~16 的整数重载率或半周期重载；
8. 支持 PWM 输出的双切换（周期和占空比）；
9. 故障输入可以指定连接控制多个 PWM 输出
10. 独立的可编程 PWM 输出极性设置；
11. 独立的死区时间设置；
12. 增强 型双沿（上升沿/下降沿）捕获功能；

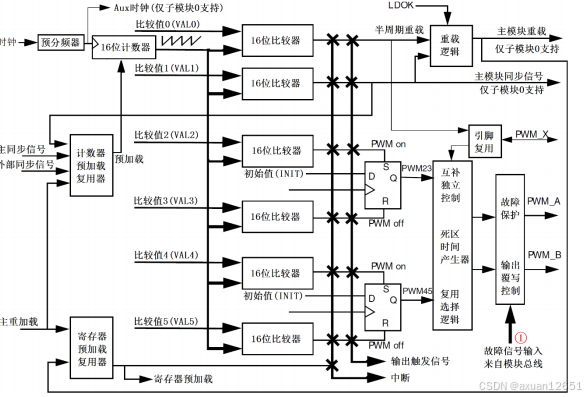

由图可知，FlexPWM 的每个子模块由 1 个预分频器、1 个 16 位计数器和 6 个 16 位比较器等部分组成，主要有 3 个输出信号：PWM_X、PWM_A 和 PWM_B，其中 PWM_A 和 PWM_B可以用来输出 PWM/做输入捕获，而 PWM_X 是一个辅助输出，可以独立的用作 PWM 信号，也可以用作输入捕获，我们一般使用 PWM_A 或 PWM_B 来输出 PWM 波形。

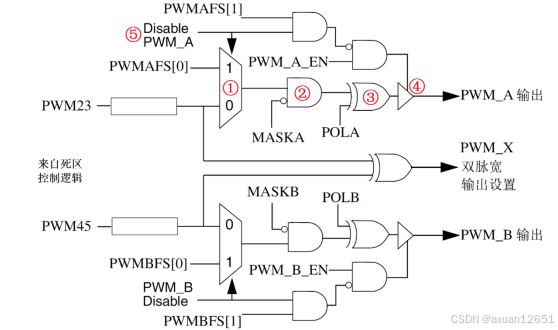

图中①处，是故障信号输入，来自模块总线，由 XBAR1 的输出通道来控制，要想正常输出 PWM，必须设置合适的故障状态，或者禁止故障检测功能，否则将无法正常输出 PWM！下图是 FlexPWM 子模块的输出逻辑：

图中 PWM23 和 PWM45 分别由 VAL2/VAL3 和 VAL4/VAL5 控制占空比，来自经过死区处理后的信号，本例程没用到死区控制，所以在这里对死区不做介绍。由图可知，PWM23和PWM45的输出处理路径是一样的，只是控制信号不同而已，我们以 PWM23 为例，介绍其具体的输出过程：
① ，用于选择输出到下一级的是 PWM23 还是 PWMAFS[0]的值，由 Disable PWM_A 信号控制，当该信号为 0 的时候，PWM23 输出到下一级，否则 PWMAFS[0]的值输出到下一级。很明显，要正常输出 PWM，必须 Disable PWM_A 信号必须为 0。PWMAFS[0]来自 SMx_OCTRL（x=0~3）寄存器。

② ，用于设置是否屏蔽 PWM 输出，当 MASKA=0 时，可以正常输出；当 MASKA=1 时，屏蔽 PWM 输出。MASKA 来自 PWMx_MASK（x=0~3）寄存器。

③ ，用于设置输出有效信号极性。当 POLA=0 时，输出信号不反相；当 POLA=1 时，输出信号反相；POLA 来自 SMx_OCTRL（x=0~3）寄存器。

④ ，用于控制 PWM 最终是否输出到 PWM_A，由 PWM_A_EN、PWMAFS[1]和 Disable PWM_A 三个信号共同控制。PWM_A_EN 由 PWMx_OUTEN（x=0~3）寄存器设置，PWMAFS[1]来自 SMx_OCTRL（x=0~3）寄存器。

⑤ ，Disable PWM_A 来自故障保护单元，它由 FAULT0~3 和 Wait Mode、Debug Mode 和Stop Mode 等信号控制。我们待会重点介绍。

因此可知，PWM_A 要像正常输出来自 PWM23 的 PWM 信号，就必须设置好相应的控制位/信号：Disable PWM_A 必须为 0，MASKA 必须为 1，PWM_A_EN 必须为 1。对于 PWM_B的输出，同样也要设置类似的位/信号。

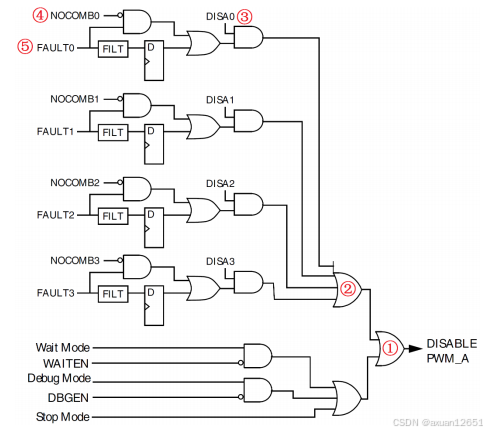

Disable PWM_A 信号来源如图：

由图可知 Disable PWM_A 主要来自两个方向：
1，故障输出（FAULT0~3）；
2，MCU 工作模式（Wait/Debug/Stop）。正常工作时，我们只需要考虑故障输出，因此我们重点介绍下图中标注的①~⑥。
①，二或门，只要故障输出或 MCU 工作模式输出有效，则 Disable PWM_A 有效（=1）。

②，四或门，来自四个故障信号：FAULT0~FAULT3，只要任意一个故障信号有效（=1），则输出有效。

③，故障 0（FAULT0）屏蔽位（DISA0），用于设置是否屏蔽来自故障 0（FAULT0）的信号，如果我们不想让故障 0 控制我们的 PWM 输出，则可以设置该位为 0。DISA0 来自 SMx_DISMAP0（x=0~3），同样的 DISA1~DISA3 也是由该寄存器控制，分别控制 FAULT1~FAULT3 的屏蔽。注意：这些位默认都是 1 的！

④，故障输入 0 到 Disable PWM_A 输出组合路径屏蔽位，当 NOCOMB0 为 0 时，FAULT0 有两条路径可以输出到 Disable PMW_A：1，通过 NOCOMB0 与门；2，通过 FILT 过滤器；当 NOCOMB0 为1 时，则只能通过 FLIT 这条路径输出到 Disable PWM_A。NOCOMB0 来自 PWMx_FCTRL2（x=0_{3）寄存器。同样的，NOCOMB1}3 也是来自该寄存器。

⑤，故障信号 0（FAULT0），来自 XBAR1 的输出。这些故障信号可以通过 XBAR1 映射到相关外部 IO 口，从而实现故障检测。具体的映射关系，详见《RT1050 参考手册》第 246 页，Table 3-6。

本章，我们通过 PWM2 的子模块 3 来产生 PWM 控制 DS1 的亮度，并不需要用到故障检测功能，所以，我们需要屏蔽故障（通过 SMx_DISMAP0 或 PWMx_FCTRL20 寄存器设置），或者设置故障值为正常（通过 XBAR1 设置）。一般我们通过设置 SMx_DISMAP0 寄存器（全 0）来屏蔽故障检测功能。

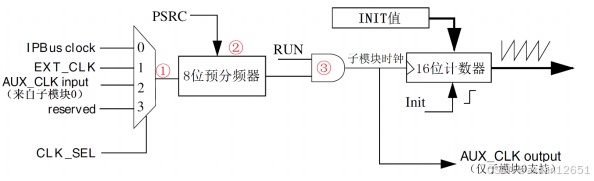

接下来，我们介绍一下 FlexPWM 子模块的时钟部分

此图比较简单，我们重点介绍图中标注的①~③，这三个部分。
①，时钟源选择器，由 CLK_SEL[1:0]位设置，我们一般选择 IPBus 时钟作为时钟源，IPBus时钟来自 IPG_CLK_ROOT（150Mhz）。CLK_SEL[1:0]来自 SMx_CTRL2（x=0~3）寄存器。

②，时钟预分频器，这是 8 位预分频器，但是只能设置固定的几个分频值，不能随意设置！其分频值可以是：1/2/4/8/16/32/64/128 等 7 个值，通过 PSRC[2:0]设置。PSRC[2:0]来自SMx_CTRL（x=0~3）寄存器。

③，时钟使能开关，由 RUN 位控制，如果 RUN 位为 1，则可以正常输出时钟；如果 RUN 位
为 0，则禁止输出时钟；RUN 位来自 PWMx_MCTRL（x=0~3）寄存器。
通过图中的①~③，我们就可以自由设置和选择子模块时钟，具体的设置，需要根据实际使用需求来确定。

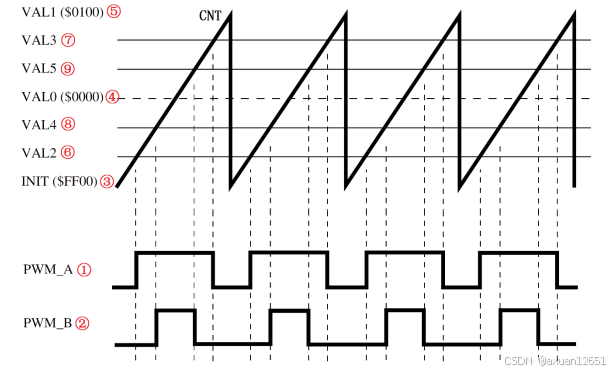

经过以上学习，我们了解了 FlexPWM 的时钟设置、输出逻辑、故障管理和整体组成等，接下来，我们看看 FlexPWM 子模块产生 PWM 的具体过程，如图所示：

FlexPWM 子模块的计数器（CNT），只能工作在向上计数模式（图中类似三角波的波形），上图是 FlexPWM 子模块生成中央对齐 PWM 的时序图，因为计数方向是不可改变的，只能修改图中的③~⑨来实现中央对齐 PWM 的输出。事实上中央对齐、边沿对齐和非对称 PWM 的输出，都是通过修改这几个寄存器来实现的。注意：FlexPWM 是支持有符号操作的，如果 INIT 的值刚好和 VAL1 的值相反（值相同，符号相反），则表示是有符号模式，否则表示是无符号模式。
我们重点分析下图 17.1.5 的实现原理，为了方便说明，我们在图中标注了①~⑨。

①，PWM_A 波形，其波形是以 VAL0 的值中心对称的。PWM_A 波形由 VAL2 控制上升沿，由VAL3 控制下降沿，只要 VAL0-VAL2=VAL3-VAL0，则是中心对称模式。

②，PWM_B 波形，其波形也是以 VAL0 的值中心对称的。PWM_B 波形由 VAL4 控制上升沿，由VAL5 控制下降沿，只要 VAL0-VAL4=VAL5-VAL0，则是中心对称模式。

③，INIT 寄存器，用于设置 CNT 的初始值。这是一个有符号 16 位寄存器，它可以设置成负数或者正数，图 17.1.5 种设置的 INIT 值为 0XFF00，即-256，是负数。该寄存器用于在每个PWM 周期的启动时初始化 CNT 值（也就是 CNT 达到 VAL1 溢出后，都会将 INIT 的值重新赋值到CNT）。该寄存器和 VAL1 共同决定是否工作在有符号模式，只要这两个寄存器的值不刚好相反，则是工作在无符号模式，一般建议用无符号模式。

④，VAL0 寄存器，用于设置 CNT 的中间值。这是一个有符号 16 位寄存器，该寄存器的值介于 INIT 和 VAL1 之间，一般等于（VAL1-INIT）/2。

⑤，VAL1 寄存器，用于设置 CNT 计数器的最大值。这是一个有符号 16 位寄存器，该寄存器和 INIT 寄存器共同决定是否工作在有符号模式。

⑥，VAL2 寄存器，用于控制 PWM_A 的上升沿。这是一个有符号 16 位寄存器，通过它可以决定 PWM_A 波形高电平的起始时间。

⑦，VAL3 寄存器，用于控制 PWM_A 的下降沿。这是一个有符号 16 位寄存器，通过它可以决定PWM_A 波形高电平的结束时间。INIT、VAL1、VAL2 和 VAL3 共同决定了 PWM_A 的波形。

⑧，VAL4 寄存器，用于控制 PWM_B 的上升沿。这是一个有符号 16 位寄存器，通过它可以决定 PWM_B 波形高电平的起始时间。

⑨，VAL5 寄存器，用于控制 PWM_B 的下降沿。这是一个有符号 16 位寄存器，通过它可以决定 PWM_B 波形高电平的结束时间。INIT、VAL1、VAL4 和 VAL5 共同决定了 PWM_B 的波形。注意：INIT、VAL0~VAL5 等七个寄存器都是有缓冲的，我们写入这些寄存器的值并不会立即生效，必须设置 PWMx_MCTRL（x=0~3）寄存器的 LDOK 位，然后在下一个 PWM 周期开始的时候，会将写入这些寄存器的值加载到缓冲寄存器里面，然后设置的值才会生效。

上图 中是中央对齐模式的设置，如果我们调整 INIT 和 VAL0~VAL5 的值，则可以实现很多种不同模式的 PMW 波形输出。详见《RT1050 参考手册》第 1425 页 28.5.1 节。

本章，我们将使用 PWM2 子模块 3 的 PWM_B 输出来控制 DS1 的亮度，实现类似第 15 章的控制效果，即：DS1 不停的由暗变到亮，然后又从亮变到暗。

好的，我来帮你把这部分内容整理成 Markdown 格式，保持代码原样不动，仅仅排版清晰：

---

RT1052 FlexPWM2 配置步骤

1. 设置 GPIO3_IO03 复用功能

IOMUXC_SetPinMux(IOMUXC_GPIO_SD_B1_03_FLEXPWM2_PWMB03,0);
IOMUXC_SetPinConfig(IOMUXC_GPIO_SD_B1_03_FLEXPWM2_PWMB03,0x10B0);

---

2. 使能 FlexPWM2 时钟

CLOCK_EnableClock(kCLOCK_Pwm2)

此函数会被 PWM_Init 调用，无需显式调用。

---

3. 初始化 FlexPWM2

status_t PWM_Init(PWM_Type *base, pwm_submodule_t subModule, const pwm_config_t *config)

• base：指定 PWM，本例为 PWM2
• subModule：子模块选择，本例为 kPWM_Module_3
• config：配置结构体 pwm_config_t

示例配置

pwm_config_t pwm2sm3_config; //PWM2 模块 3 配置结构体
//初始化 PWM2 模块 3 的通道 B
PWM_GetDefaultConfig(&pwm2sm3_config); //先初始化为默认配置
pwm2sm3_config.clockSource = kPWM_BusClock; //时钟源为 IP BUS=150MHz
pwm2sm3_config.prescale = kPWM_Prescale_Divide_128; //设置 128 分频
pwm2sm3_config.reloadLogic = kPWM_ReloadPwmFullCycle; //全周期更新
pwm2sm3_config.pairOperation = kPWM_Independent; //PMWA PWMB 独立模式
PWM_Init(PWM2, kPWM_Module_3, &pwm2sm3_config); //初始化 PWM2 模块 3

---

4. 关闭故障检测功能

PWM2->SM[3].DISMAP[0] = 0;

---

5. 配置 PWM2 的 PWMB 通道

status_t PWM_SetupPwm(PWM_Type * base,pwm_submodule_t subModule,const pwm_signal_param_t * chnlParams,uint8_t numOfChnls,pwm_mode_t mode,uint32_t pwmFreq_Hz,uint32_t srcClock_Hz)

示例配置：10KHz，50% 占空比

u32 sourceclock;
//设置 PWM2_PWMB 通道
sourceclock = CLOCK_GetFreq(kCLOCK_IpgClk);
//PWMB
pwm_ignal.pwmChannel = kPWM_PwmB; //PWM 通道 B
pwm_ignal.level = kPWM_HighTrue; //高电平有效
pwm_ignal.dutyCyclePercent = 50; //50%占空比
//设置 PWM2，中央对齐模式
PWM_SetupPwm(PWM2, //PWM2kPWM_Module_3, //PWM2 的子模块 3&pwm_ignal, //PWM 通道配置参数结构体1, //配置一个 PWM 通道kPWM_CenterAligned, //无符号中央对齐模式10000, //PWM 频率为 10KHzsourceclock); //PWM 时钟源为 150MHzPWM_SetPwmLdok(PWM2, kPWM_Control_Module_3, true); //设置 PWM 的 load ok 位

---

6. 开启 PWM2

PWM_StartTimer(PWM2, kPWM_Control_Module_3); //开启 PWM

---

7. 动态更新占空比

void PWM_UpdatePwmDutycycle(PWM_Type * base,pwm_submodule_t subModule,pwm_channels_t pwmSignal,pwm_mode_t currPwmMode,uint8_t dutyCyclePercent)

• pwmSignal：选择通道 (kPWM_PwmB / kPWM_PwmA / kPWM_PwmX)
• currPwmMode：当前 PWM 对齐模式
• dutyCyclePercent：占空比百分比 (0~100)

---

16.2 硬件设计

本实验用到的硬件资源有：

1. 指示灯 DS1
   本章将通过 PWM2 子模块 3 的 PWM_B 来控制 DS1 的亮度，DS1 是连接到 GPIO3_IO03（P303）上的，这个前面已经有介绍了。而 PWM2 子模块 3 的 PWM_B 的输出是可以连接在GPIO3_IO03（P303）上的，刚好和 DS1 是同一个脚，所以硬件不需要做任何变化，直接写代码即可。

16.3 软件设计

本章，我们依旧是在前一章的基础上修改代码，先打开之前的工程，在 HARDWARE 文件夹下新建 FLEXPWM 文件夹。然后打开 USER 文件夹下的工程，新建一个 flexpwm.c 的文件和flexpwm.h 的头文件，保存在 FLEXPWM 文件夹下，并将 FLEXPWM 文件夹加入头文件包含路径。

flexpwm.c

#include "flexpwm.h"
#include "lpuart.h"pwm_config_t pwm2sm3_config;    //PWM2模块3配置结构体//初始化FLEXPWM,PWM2的模块3的通道A和B
//通过PWM2的模块3在通道A和B上面产生2路PWM输出.
//即在GPIO3_IO02和GPIO3_IO03上面输出PWM.
//psc : 预分频器,0~7,表示2^psc分频.
//fre : 频率
//duty:占空比
void PWM2_SM3_PWMAB_Init(u16 psc,u32 fre,u8 duty)
{u32 sourceclock;pwm_signal_param_t pwm_ignal;pwm_clock_prescale_t pwm_prescale=(pwm_clock_prescale_t)psc; //分频//IO功能设置IOMUXC_SetPinMux(IOMUXC_GPIO_SD_B1_03_FLEXPWM2_PWMB03,0);   IOMUXC_SetPinMux(IOMUXC_GPIO_SD_B1_02_FLEXPWM2_PWMA03,1);   //配置IO引脚GPIO_SD_B1_02和GPIO_SD_B1_03的功能//低转换速度,驱动能力为R0/6,速度为100Mhz，关闭开路功能，使能pull/keepr//选择keeper功能，下拉100K Ohm，关闭HystIOMUXC_SetPinConfig(IOMUXC_GPIO_SD_B1_03_FLEXPWM2_PWMB03,0x10B0);IOMUXC_SetPinConfig(IOMUXC_GPIO_SD_B1_02_FLEXPWM2_PWMA03,0x10B0);//初始化PWM2 模块3的通道BPWM_GetDefaultConfig(&pwm2sm3_config);              //先初始化为默认配置pwm2sm3_config.clockSource=kPWM_BusClock;           //时钟源为IP BUS=IPG_CLK_ROOT=150MHzpwm2sm3_config.prescale=pwm_prescale;               //设置分频pwm2sm3_config.reloadLogic=kPWM_ReloadPwmFullCycle; //全周期更新pwm2sm3_config.pairOperation=kPWM_Independent;      //PMWA PWMB独立模式PWM_Init(PWM2,kPWM_Module_3,&pwm2sm3_config);       //初始化PWM2模块3//屏蔽故障检测功能PWM2->SM[3].DISMAP[0]=0;     //设置PWM2B通道sourceclock=CLOCK_GetFreq(kCLOCK_IpgClk);//PWMBpwm_ignal.pwmChannel=kPWM_PwmB;                     //PWM通道Bpwm_ignal.pwmChannel=kPWM_PwmA;                     //PWM通道Apwm_ignal.level=kPWM_HighTrue;                      //高电平有效pwm_ignal.dutyCyclePercent=duty;                    //占空比//设置PWM2，中央对齐模式PWM_SetupPwm(PWM2,kPWM_Module_3,&pwm_ignal,2,kPWM_CenterAligned,fre,sourceclock);//使用了两个通道PWM_SetPwmLdok(PWM2,kPWM_Control_Module_3,true);    //设置PWM的load ok位PWM_StartTimer(PWM2,kPWM_Control_Module_3);         //开启定时器}//更新PWM2占空比
//duty:占空比
void PWM2_SM3_DutySet(u8 duty)
{PWM_UpdatePwmDutycycle(PWM2,kPWM_Module_3,kPWM_PwmA,kPWM_CenterAligned,duty); //更新PWMB占空比PWM_UpdatePwmDutycycle(PWM2,kPWM_Module_3,kPWM_PwmB,kPWM_CenterAligned,duty); //更新PWMB占空比PWM_SetPwmLdok(PWM2,kPWM_Control_Module_3,true);    //设置PWM的load ok位
}

此部分代码就二个函数：PWM2_SM3_PWMAB_Init 和 PWM2_SM3_DutySet，先来看一下函数 PWM2_SM3_PWMAB_Init，此函数有 3 个参数：
psc：用于设置预分频系数，取值范围：0~7，代表 1~128 分频。
fre：PWM 的频率，单位为 Hz，如要设置频率为 10KHz 的 PWM，此参数就设置为 10000。
duty：要设置的占空比(百分比)，0~100 表示 0%~100%。函数 PWM2_SM3_DutySet 用来修改 PWM2 子模块 3 的 PWMB 通道的占空比，所以此函数只有一个参数：duty，此参数就是要设置的占空比(百分比)，0~100 表示占空比 0%~100%。

flexpwm.h

#ifndef _FLEXPWM_H
#define _FLEXPWM_H
#include "sys.h"void PWM2_SM3_PWMAB_Init(u16 psc,u32 fre,u8 duty);	//PWM2 SM3 PWM输出初始化函数
void PWM2_SM3_DutySet(u8 duty);     //设置PWM2_SM3两个通道的占空比
#endif

main.c

#include "sys.h"
#include "lpuart.h"
#include "delay.h"
#include "led.h"
#include "key.h"
#include "exti.h"
#include "wdog.h"
#include "rtwdog.h"
#include "gptimer.h"
#include "pitimer.h"
#include "qtimer.h"
#include "pwm.h"
#include "xbar.h"
#include "flexpwm.h"int main(void)
{u8 key=0;MPU_Memory_Protection();    //初始化MPURT1052_Clock_Init();	    //配置系统时钟DELAY_Init(600);		    //延时函数初始化LPUART1_Init(115200);       //初始化串口1RT1052_NVIC_SetPriorityGrouping(NVIC_PRIORITYGROUP_4);//优先级分组4
#ifdef LED_DEBUGu8 led0sta=1,led1sta=1;     //LED0,LED1的当前状态LED_Init();				    //初始化LED
#endif
#ifdef KEY_DEBUGKEY_Init();                 //初始化KEY
#endif
#ifdef LPUART_DEBUGu8 len;					//接收数据长度u16 times=0;            //延时计数器LED0(0);					//先点亮红灯
#endif
#ifdef EXTIX_DEBUGEXTIX_Init();			    //初始化外部中断
#endif
#ifdef WDOG_DEBUGWDOG1_Init(3,2);		    //初始化看门狗1,2秒溢出,提前1秒进入中断,方便喂狗LED0(0);               	    //先点亮LED灯delay_ms(300);				//延时300ms再初始化看门狗,LED0的变化"可见"
#endif
#ifdef RTWDOG_DEBUGLED_Init();				    //初始化LED KEY_Init();                 //初始化KEYdelay_ms(100);         	    //延时100ms再初始化看门狗,LED0的变化"可见"MYRTWDOG_Init(1,0,32768,0);	//初始化RT看门狗,1秒溢出,非窗口模式LED0(0);               	    //先点亮LED灯
#endif
#ifdef GPT1_DEBUGLED_Init();				    //初始化LED  KEY_Init();                 //初始化按键GPT1_Int_Init(3750-1,10000); //设置GPT1 0.5秒钟产生一次中断
#endif
#ifdef PIT_DEBUGLED_Init();				    //初始化LED  PIT_CH0_Int_Init(75000000/2);	//设置PIT 0.5秒钟产生一次中断
#endif
#ifdef QTMR_DEBUGKEY_Init();                 //初始化按键LED_Init();				            //初始化LEDQTMR1_CH0_Int_Init(15,46875);	//设置QTMR1 0.04秒钟产生一次中断
#endif
#ifdef QTMR_PWM_DEBUGu8 dir=1; u16 led1pwmval=0;    gpio_pin_config_t led_config;LED_Init();				    //初始化LED  KEY_Init();                 //初始化按键//初始化PWM，定时器时钟为：150/64=2.34375Mhz，设置频率为5Khz,50%占空比QTMR4_CH3_PWM_Init(14,5000,0);//设置P103为输入模式,防止干扰PWMled_config.direction=kGPIO_DigitalInput;	//输出led_config.interruptMode=kGPIO_NoIntmode;	//不使用中断功能led_config.outputLogic=0;					//默认高电平，LED灯关闭GPIO_PinInit(GPIO1,3,&led_config); 	        //初始化GPIO1_3
#endif
#ifdef XBAR_DEBUGu8 dir=1; u16 led1pwmval=0;  //初始化PWM，定时器时钟为：150/64=2.34375Mhz，设置频率为5Khz,50%占空比QTMR4_CH3_PWM_Init(14,5000,50); IOMUXC_SetPinMux(IOMUXC_GPIO_AD_B0_03_XBAR1_INOUT17,0);	//GPIO_AD_B0_03配置为ALT1,即XBAR1_INOUT17XBARA1_Signal_Set(kXBARA1_InputQtimer4Tmr3Output,kXBARA1_OutputIomuxXbarInout17);   //QTMR4_CH3输出到XBARA1_INOUT17上面.//即:通过GPIO_AD_B0_03(GPIO1_IO03)输出QMR4_CH3的波形.
#endifu8 dir=1; u16 led1pwmval=0;  LED_Init();				    //初始化LED  KEY_Init();                 //初始化按键PWM2_SM3_PWMAB_Init(7,1000,50);    //初始化PWM2，128分频，1K频率，50%占空比while(1){delay_ms(10);	 if(dir)led1pwmval++;else led1pwmval--;	 if(led1pwmval>=100)dir=0;if(led1pwmval==0)dir=1;	 PWM2_SM3_DutySet(led1pwmval);
#ifdef XBAR_DEBUGdelay_ms(10);	 if(dir)led1pwmval++;else led1pwmval--;	 if(led1pwmval>=100)dir=0;if(led1pwmval==0)dir=1;	 QTMER4CH3_PWM_DutySet(14,5000,led1pwmval);
#endif
#ifdef QTMR_PWM_DEBUGdelay_ms(10);	 if(dir)led1pwmval++;else led1pwmval--;	 if(led1pwmval>=100)dir=0;if(led1pwmval==0)dir=1;	 QTMER4CH3_PWM_DutySet(14,5000,led1pwmval);
#endif
#ifdef QTMR_DEBUGLED0_Toggle;delay_ms(1000);
#endif
#ifdef PIT_DEBUGLED0_Toggle;delay_ms(1000);
#endif
#ifdef GPT1_DEBUGLED0_Toggle;delay_ms(1000);
#endif
#ifdef RTWDOG_DEBUGkey=KEY_Scan(0);if(key==WKUP_PRES)		//如果按键按下,则喂狗.{RTWDOG_Feed();} delay_ms(10);
#endif
#ifdef WDOG_DEBUGLED0(1);				//关闭DS0,如不复位,DS0将一直处于关闭状态.delay_ms(100);
#endif
#ifdef EXTIX_DEBUGprintf("Int example driver!\r\n");delay_ms(1000);
#endif
#ifdef KEY_DEBUGkey=KEY_Scan(0); 		    //得到键值if(key){	switch(key){				 case WKUP_PRES:	//控制LED0,LED1互斥点亮led1sta=!led1sta;led0sta=!led1sta;break;case KEY2_PRES:	//控制LED0翻转led0sta=!led0sta;break;case KEY1_PRES:	//控制LED1翻转	 led1sta=!led1sta;break;case KEY0_PRES:	//同时控制LED0,LED1翻转 led0sta=!led0sta;led1sta=!led1sta;break;}LED0(led0sta);		//控制LED0状态LED1(led1sta);		//控制LED1状态}else delay_ms(10);
#endif // KEY_DEBUG
#ifdef LPUART_DEBUGif(LPUART_RX_STA&0x8000){					   len=LPUART_RX_STA&0x3fff;//得到此次接收到的数据长度printf("\r\n发送的消息为:\r\n");LPUART_WriteBlocking(LPUART1,LPUART_RX_BUF,len);//发送接收到的数据printf("\r\n\r\n");//插入换行LPUART_RX_STA=0;}else{times++;if(times%5000==0){printf("\r\nALIENTEK RT1052开发板 串口实验\r\n");}if(times%200==0)printf("请输入数据,以回车键结束\r\n");  if(times%30==0)LED0_Toggle;//闪烁LED,提示系统正在运行.delay_ms(10);   }
#endif // LPUART_DEBUG}
}

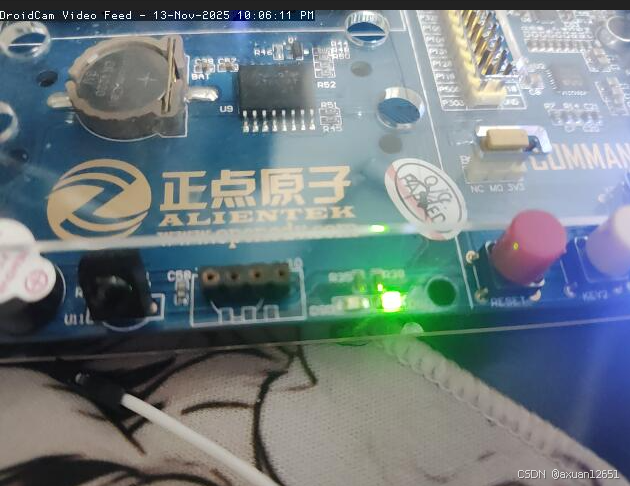

main 函数和之前的代码类似，通过 PWM2_SM3_PWMAB_Init 设置 PWM2 子模块 3 的相关参数，完成初始化设置，这里我们设置 PWM 频率为 1KHz，占空比为 50%。在死循环里面，我们通过 led1pwmval 的值来控制 DS1 的亮度。led1pwmval 的值从 0 变到300，然后又从 300 变到 0，如此循环，因此 DS1 的亮度也会跟着从暗变到亮，然后又从亮变到暗。至此，我们的软件设计就完成了。

总结

FlexPWM（eFlexPWM）是 RT1052 内部增强型的脉宽调制器模块，专门用于产生高精度、灵活的 PWM 波形。它支持中央对齐、边沿对齐和非对称输出，具备故障保护、死区控制、双缓冲寄存器、独立或互补输出等功能，可用于电机控制、开关电源等复杂应用场景。本章通过配置 FlexPWM2 子模块 3 的 PWMB 通道输出 PWM，动态调整占空比来控制 DS1 的亮度，实现 LED 从暗到亮再从亮到暗的循环变化。
