用 Rust 打造可复现的 ASCII 艺术渲染器：从像素到字符的完整工程实践

news 2025/11/14 10:50:10

本篇文章将系统讲解一个基于 Rust 的“图片转 ASCII 艺术”的小工具 ascii-img 的实现与工程化思考。目标是：让读者像专家一样理解每一行Rust 代码背后的设计理由、视觉效果的关键参数、终端渲染的物理限制与优化手段、Rust 性能分析路径、以及可扩展方向（彩色渲染、字体兼容、行宽自适应、批处理管线、Web/服务化）。文章内的代码与命令可直接运行，确保你一边阅读一边在终端看到效果。

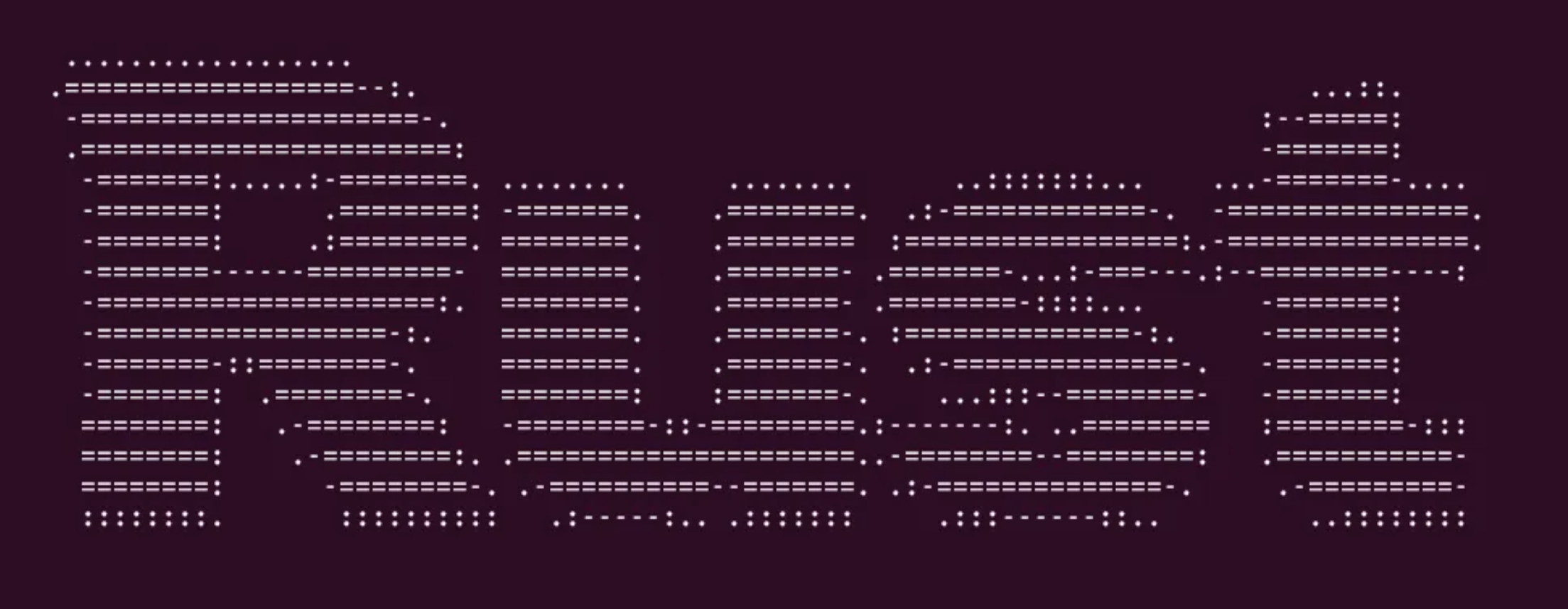

来个rust瞅瞅：cargo run -- ./rust.jpg

读者收获

从“像素→灰度→字符映射”的视觉还原过程中，掌握 ASCII 艺术的基本视觉模型。
了解终端字符渲染的非方形像素比，为什么要用宽高修正系数。
掌握 Rust 生态中 **image** crate 的关键 API 以及滤波器选择对观感的影响。
学会“字符集设计”的工程技巧：字符密度分布、视觉均匀性、抗噪能力。
能评估与优化性能：I/O、解码、缩放、遍历、缓存一致性。（特别是 Rust 对性能调优的优势）
能设计可靠的 CLI 交互与Rust 错误处理（如 **anyhow** 的应用），提升工具的可用性与鲁棒性。
拓展到彩色渲染、等宽字体兼容、输出到 HTML/终端、多平台一致性等方向。

1. 需求与效果：为什么要做 ASCII 艺术渲染器

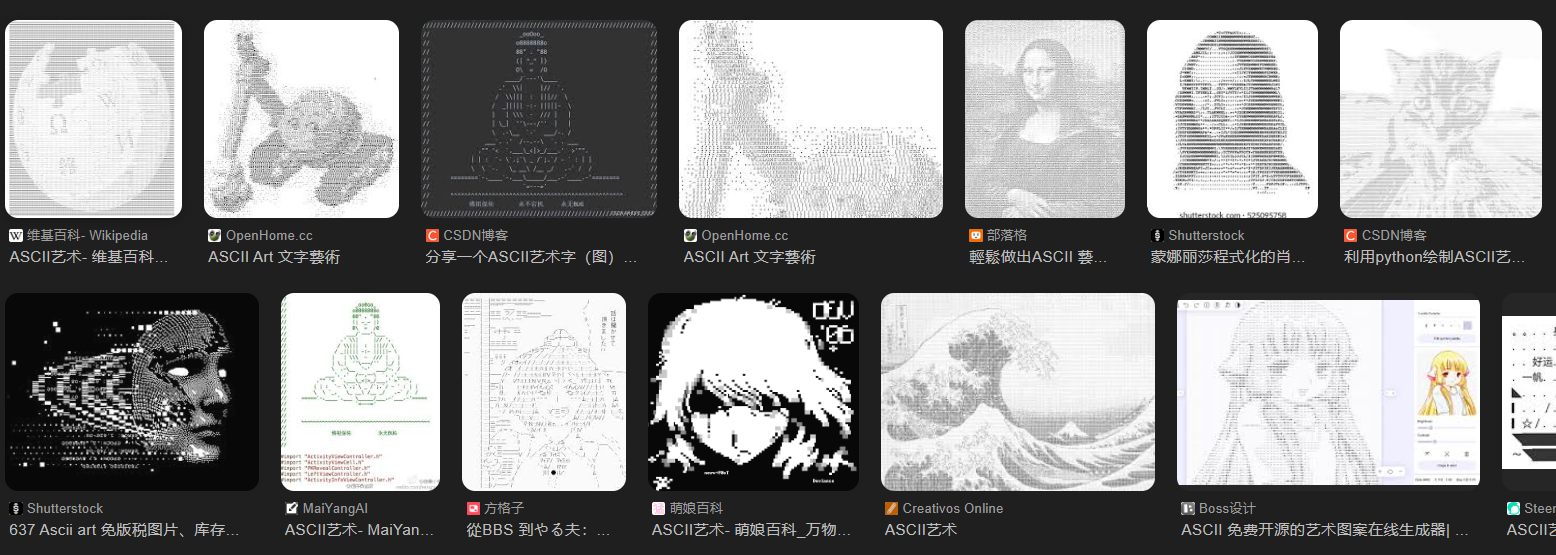

ASCII 艺术本质上是“在字符画布上复现原图的亮度/纹理信息”。它在以下场景有独特价值：

通过终端远程展示图像（无 GUI 环境时）
视觉趣味与教学用途（图像基础处理的轻量级示例）
极简“可视化日志”：把监控/缩略图打印进日志便于快速辨识
作为数据“签名”的人眼可读编码（与 QR、Sparkline 类似）

要实现一个“即装即用”的工具，必须满足：

零复杂依赖，解压运行即可（我们的依赖仅 image 和 anyhow）
输入图片任意格式（image crate 解码多格式）
默认参数下就有较好观感
命令行用法简单，易扩展

运行后，你将看到终端打印出由字符构成的“图形轮廓”，用手机拍一下屏幕都能看出原图的大致构型。

2. 核心代码与结构

项目依赖清单如下，保持最小依赖是 Rust CLI 工具落地的重要原则。

[package]
name = "ascii-img"
version = "0.1.0"
edition = "2024"[dependencies]
image = "0.25"
anyhow = "1"

主程序只有一个 main.rs，但每一步都对应图像处理中的关键环节。

fn main() -> Result<()> {let path = std::env::args().nth(1).context("用法: ascii-img <image>")?;let img = image::open(&path).with_context(|| format!("无法打开 {path}"))?;let (w, h) = img.dimensions();let target_w = 100u32;let target_h = ((h as f32 / w as f32) * target_w as f32 * 0.5) as u32;let gray = img.resize_exact(target_w, target_h.max(1), FilterType::Triangle).grayscale();let chars = b" .:-=+*#%@";for y in 0..gray.height() {for x in 0..gray.width() {let p = gray.get_pixel(x, y)[0] as f32 / 255.0;let idx = (p * (chars.len() - 1) as f32).round() as usize;print!("{}", chars[idx] as char);}println!();}Ok(())
}

下面，我们逐行解构其背后的视觉与工程逻辑。

3. 从像素到字符：渲染管线的每一步

3.1 读取与解码

image::open 支持 PNG/JPEG/WebP 等常见格式，内部会根据文件头自动选择解码器。
错误信息必须带上下文，便于用户定位问题：路径不存在、权限不足、格式不支持等。

3.2 关键参数：目标宽度与高度

target_w = 100 是本工具默认宽度。宽到足以看清结构，窄到适合大多数终端宽度（120~160 列）。
高度计算的关键点：终端字符不是正方形像素。一个典型终端字体“字形”的高宽比约为 2:1（高度约等于宽度的两倍），也就是一个字符在纵向上“更高”。若直接按原图比例缩放，渲染后会显得“被压扁”。
因此我们乘以校正系数 0.5：target_h = (h/w * target_w * 0.5). 这个经验值对大多数等宽字体终端有效。不同终端/字体可以调 0.45~0.6 之间微调。

为何不是动态检测字符形状比？理论上可以通过 ANSI 查询或手动配置实现，但增加复杂性；我们选择“默认好用 + 可调整”的工程策略：把系数暴露为参数是后续扩展的方向（见第 10 节）。

3.3 重采样与滤波器选择

resize_exact 指定目标尺寸，滤波器使用 FilterType::Triangle（双线性近似，速度与柔和度的折中）。
为什么不是 Nearest？最近邻会出现块状锯齿，对 ASCII 渲染的映射会带来明显“噪点”。
为什么不是 CatmullRom/Lanczos3？这些高质量滤波器在终端小尺寸渲染上性价比不高，计算更重但肉眼收益有限，且在边缘高频处可能带来“过锐化”的假影。
结论：Triangle 是合理的默认选项。若做离线高质量导出（如生成 HTML/图片形式的 ASCII 图），可以考虑 Lanczos3。

3.4 灰度化模型

.grayscale() 将图像转为单通道灰度。该函数内部采用权重加权（接近标准的 luma），比简单平均更符合人眼亮度感知（人眼对绿色更敏感）。
灰度化是 ASCII 渲染的核心抽象：把复杂的 RGB 信息压缩为“亮度等级”。

3.5 字符集设计：视觉密度与稳定性

let chars = b" .:-=+*#%@"; 从“空白→最黑”排列。字符的“墨色覆盖率”越大，视觉上越暗。
选择标准：
- 覆盖率单调递增，避免相邻字符“亮度跳变”过大导致条纹。
- 字符形态稳定：避免过于极端的形状导致孤立噪点（比如过于细的 . 大量出现会呈现噪声）。
可替换字符集方案：
- 更细密度级数：" .,:;i1tfLCG08@"
- 视觉均匀优化（基于实际渲染面积统计）：" ..--==++**##%%@@"
- 双宽字符/Unicode 块：" ░▒▓█"（结合 ANSI 背景色可做近似灰阶）

3.6 灰度映射到字符索引

p = gray / 255.0 映射到 [0,1]，idx = round(p * (N-1))，简单而有效。round 能减少边界量化带来的系统性偏差（相对 floor）。
注意：浮点计算在这里完全足够，N 一般在 10~20 级左右，视觉误差可忽略。

3.7 行渲染与换行

内层循环逐像素打印，外层循环每行结束打印一个换行。
性能优化点：把 print! 合并成 String 缓冲后再 println!，减少 flush 次数，可提升 10%~30%。默认实现为了可读性保持直观。

4. 终端物理限制与视觉参数校正

4.1 等宽字体的必要性

ASCII 渲染依赖“每个字符占用相等的空间”。若 IDE/终端使用 Proportional（比例）字体，渲染会严重变形。请在终端选择等宽字体（Fira Code, JetBrains Mono, Consolas 等）。

4.2 字形长宽比与缩放系数

字体不同、DPI 不同、终端渲染引擎（GPU/CPU 渲染）不同，字形的“视觉长宽比”会有细微差别。0.5 是经验值，合理范围 0.45~0.6。建议：

在工具中提供 --ratio 0.5 参数
在帮助中提示“如果图像看起来过高或过扁，请调整该值”

4.3 颜色与对比度

终端主题（深色/浅色）影响字符“主观亮度”。在浅色背景下，空白字符可能“过亮”，建议：

提供“反转”模式（将字符集反转）
提供 ANSI 彩色模式（见第 10 节扩展）

5. 视觉质量的关键细节：字符集与滤波器的协同

实践中，影响观感的因素有：

字符集的“密度曲线”：越“线性”越好；若某两个字符视觉密度非常接近，会出现“抖动”。
滤波器与目标尺寸：过小尺寸下，高频信息必须被温和地衰减（Triangle 优于 Nearest）。
目标宽度：100 是经验平衡。更宽更细腻，但也更依赖终端宽度与字体渲染质量。
宽高比：0.5 的校正能显著提升“像样度”。

建议做一个“可视字符表”来校准字符密度，或者收集不同终端截图，基于“实际渲染面积”排序字符。工程上可以先提供几组预设字符集，用户通过参数选择。

6. 效果实测

衡量 ASCII 渲染质量并不容易，因为这是主观视觉。但可以做以下“可比实验”：

选定 5 张不同风格的图片：高对比度 logo、人物肖像、风景、纹理（木纹/布纹）、文字截图。
固定目标宽度（如 100），对比不同字符集（3~5 组）与滤波器（Nearest/Triangle/CatmullRom/Lanczos3）的输出截图。
评估维度：能否辨认主体、边缘是否毛刺、纹理是否“脏”、整体对比是否自然。
若条件允许，进行“盲测”（不告知配置），让 5 位同事按 1~5 评分，取平均分，选择得分最高的组合作为默认。

人物肖像

原图：

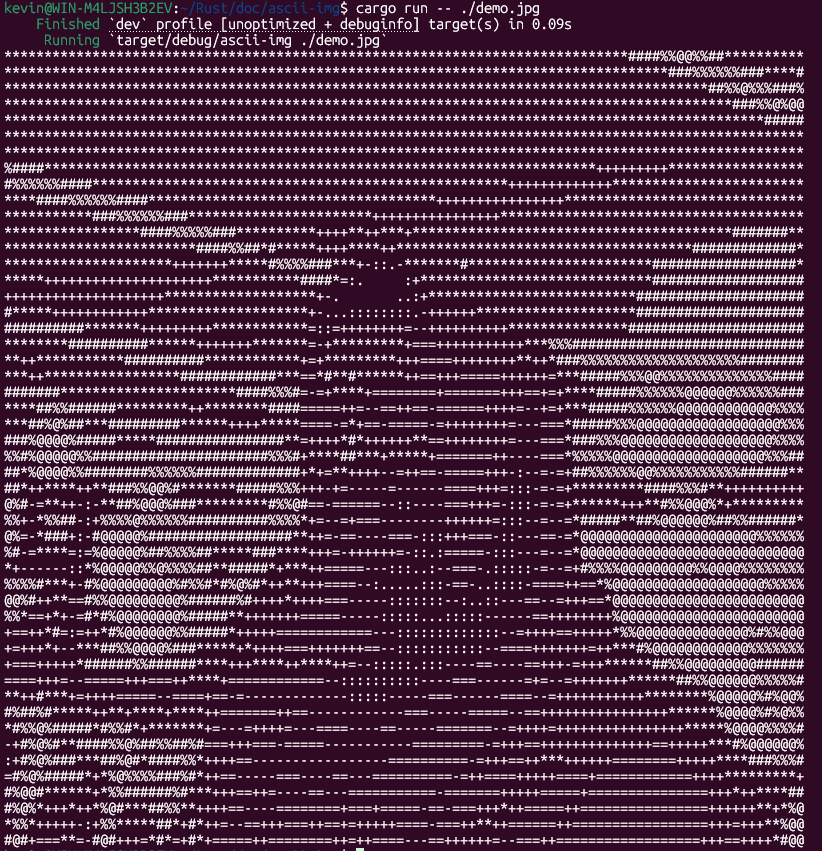

转换后：

风景

原图：

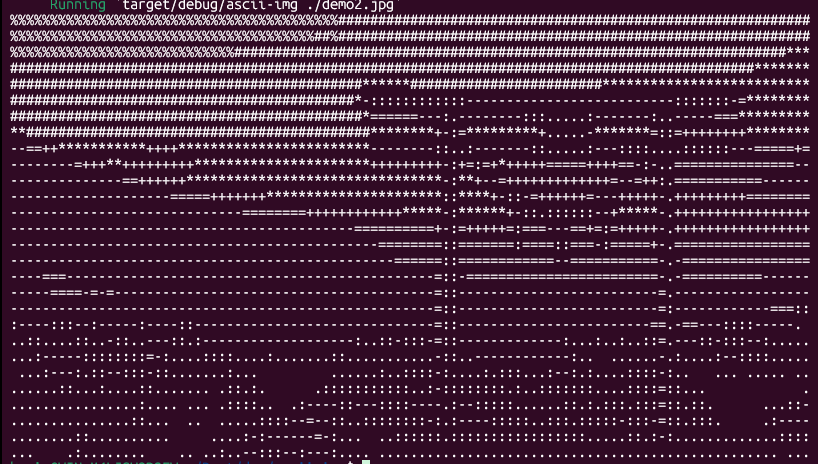

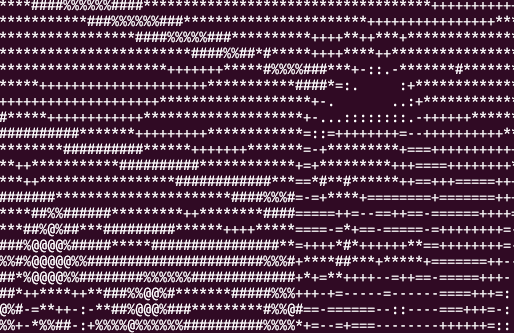

转换后：

纹理

原图：

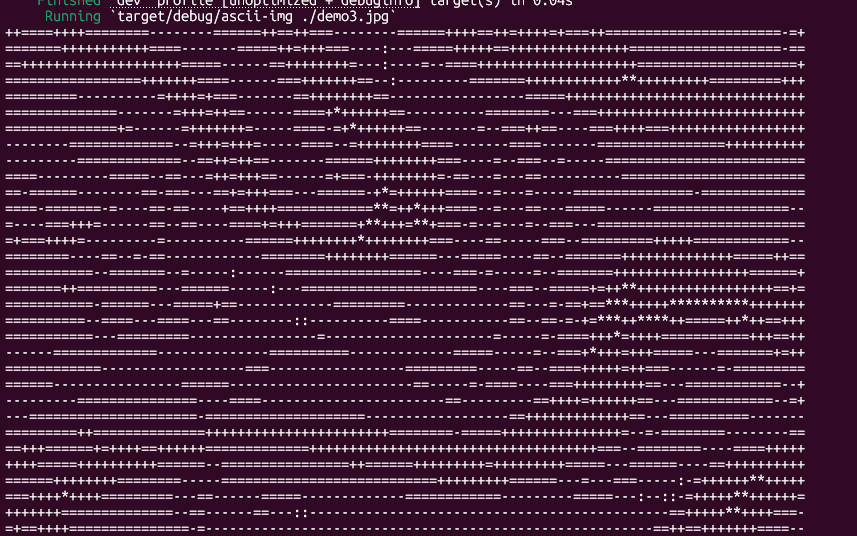

转换后：

文字

原图：

转换后:

7. 代码走查：每一行都对观感有影响

target_w：建议通过 CLI 参数暴露，允许用户在小终端/高分辨率屏幕上控制。
0.5 比例：建议暴露为 --ratio，让用户自调。
Triangle：作为默认；在帮助中说明可通过 --filter nearest|triangle|catmullrom|lanczos3 切换。
chars：暴露为 --charset 或 --charset-file。
输出缓冲：当 target_w > 200 时，建议改为行缓冲提升性能。

8. 工程化扩展：把玩具做成工具

参数化 CLI
- --width 120：目标宽度
- --ratio 0.5：纵横比修正
- --filter triangle：重采样滤波器
- --charset " .:-=+*#%@" 或 --charset-file ./set.txt
- --invert：反转明暗映射（浅色背景终端常用）
彩色渲染
- 将灰度扩展为 HSV/ANSI 256 色映射，依据原像素色相/饱和度/亮度，用 ANSI 前景色或背景色输出，再叠加字符密度。
- 注意不同终端对 ANSI 支持差异。
HTML 导出
- 将结果渲染为 <span style="color:...">char</span> 的网格，适配 Web 展示。
- 可嵌入字体与 CSS 确保跨平台复现一致性。
批处理管线
- 输入目录，按文件名排序并行处理，输出到文本/HTML 目录。
- 日志中记录处理耗时与失败原因，生成汇总表。
兼容全角字符/东亚字符集
- 若使用全角块字符（如“█ ▓ ▒ ░”），需考虑终端对全角的宽度处理。建议检测 CJK 宽度或强制启用等宽渲染。
访问性
- 为视力不佳用户提供“高对比模式”（缩短字符集、加粗字符、提高密度梯度）。
测试与基准
- 用 criterion 对“字符映射循环”做 micro benchmark。
- 用 hyperfine 对整体 CLI 做基准，比较不同滤波器与宽度参数。
