GPIO中断实现流程

1.我的理解

GPIO中断实现的流程：GPIO外部引脚电平发生跳变触发EXTI中断（包含上升沿触发，下降沿触发，双边沿触发）触发后的信号传送到NVIC，NVIC设置中断优先级包含抢占优先级和分组优先级，同时进行使能（使能的含义就是允许中断触发的信号进入CPU），同时把中断向量表给CPU，CPU根据中断的优先级去处理各个中断。

外部引脚电平变化------------EXTI中断--------------NVIC------------------CPU

EXTI功能：1.上升沿触发中断/下降沿触发中断/双边沿触发中断

                    2.使能中断：允许中断EXTI进入到NVIC,相当于一个开关

NVIC功能：1.设置中断优先级（抢占优先级/子优先级）

                    2.使能中断：允许中断从NVIC传到CPU

                    3.NVIC将中断向量表给CPU，CPU根据表格数据中中断的ID号找到对应的中断位置（相关寄存器位置）去处理中断

CPU功能：1.使能中断:命令cpu去处理中断

2.STM32cubeMX设置

实现功能按键控制开发板上的灯闪烁  stm32DShanMCU-F103按键是PB14, 灯是PC13,按键按下触发中断，灯亮，松开按键触发中断，灯灭

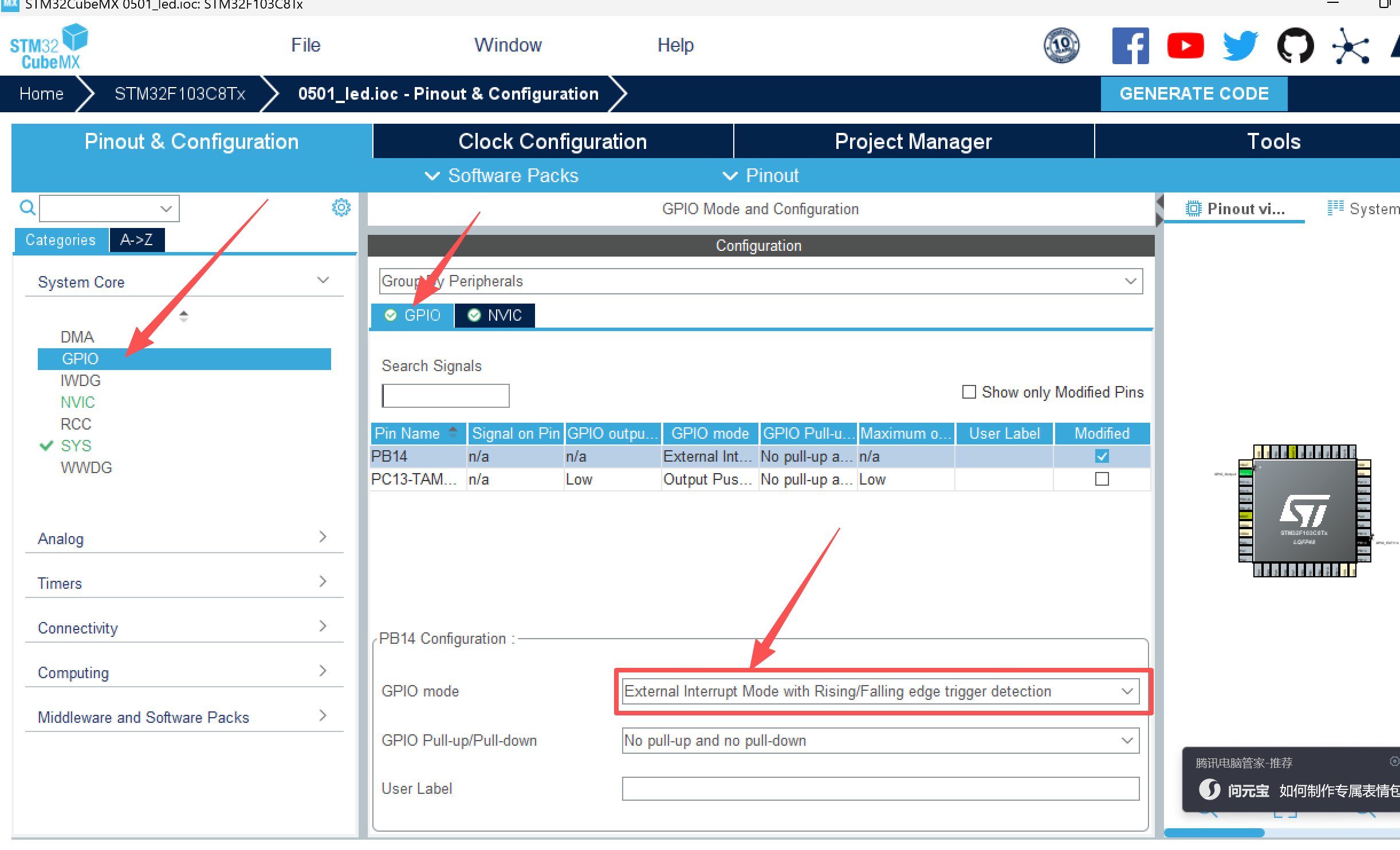

（1）选择PB14引脚连接到GPIO_EXTI14通道

2.选择GPIO设置双边沿触发

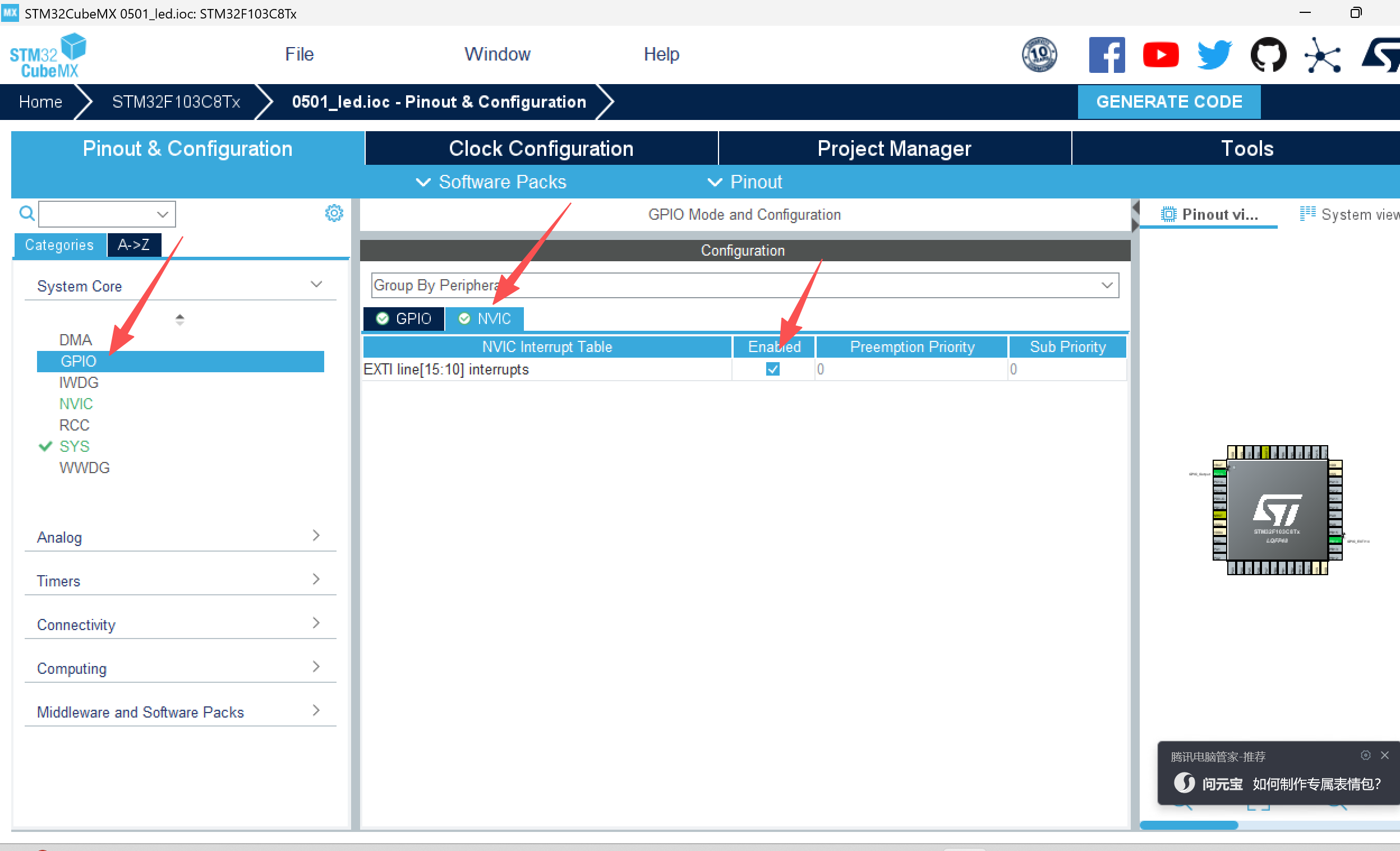

3.开启NVIC

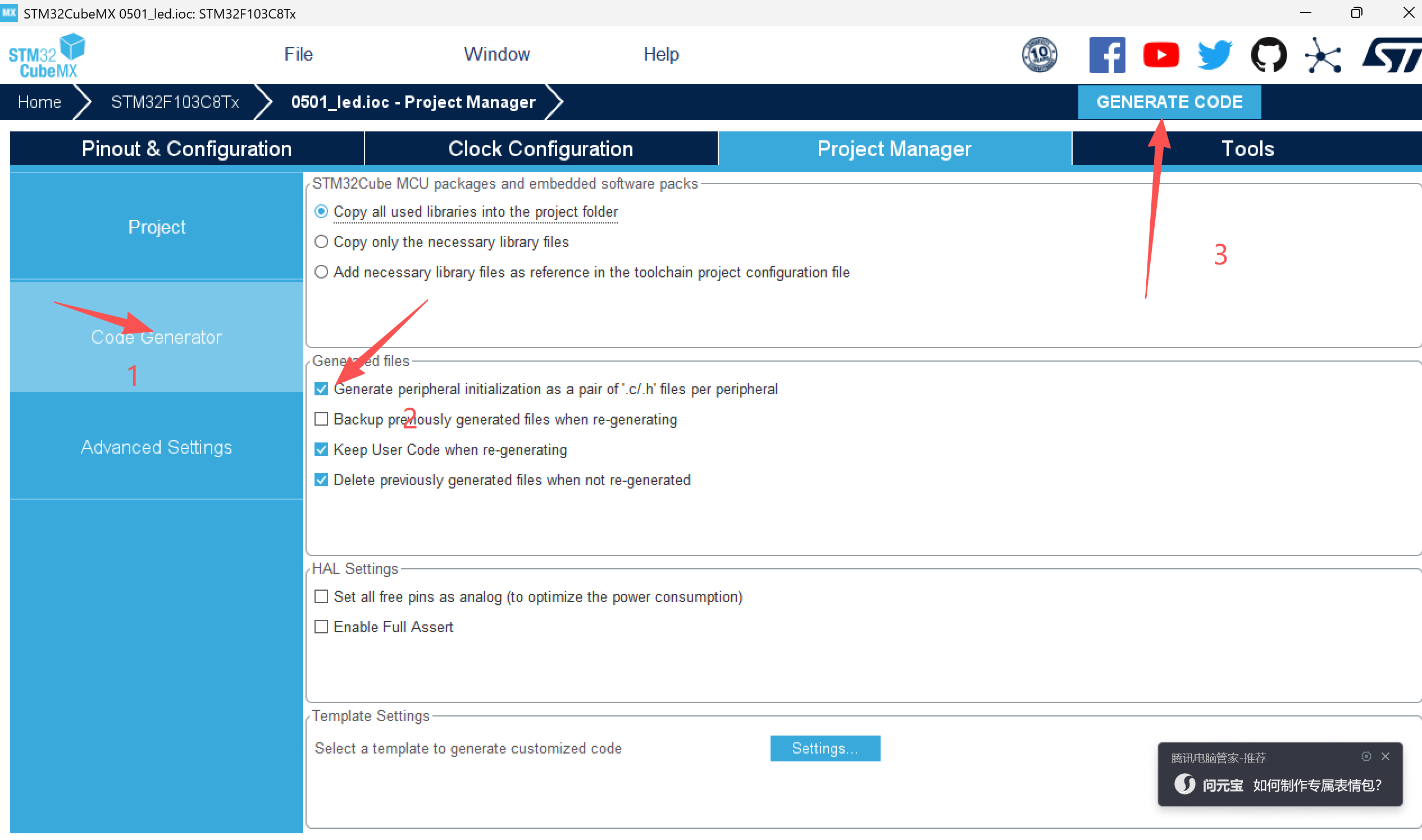

3.生成代码

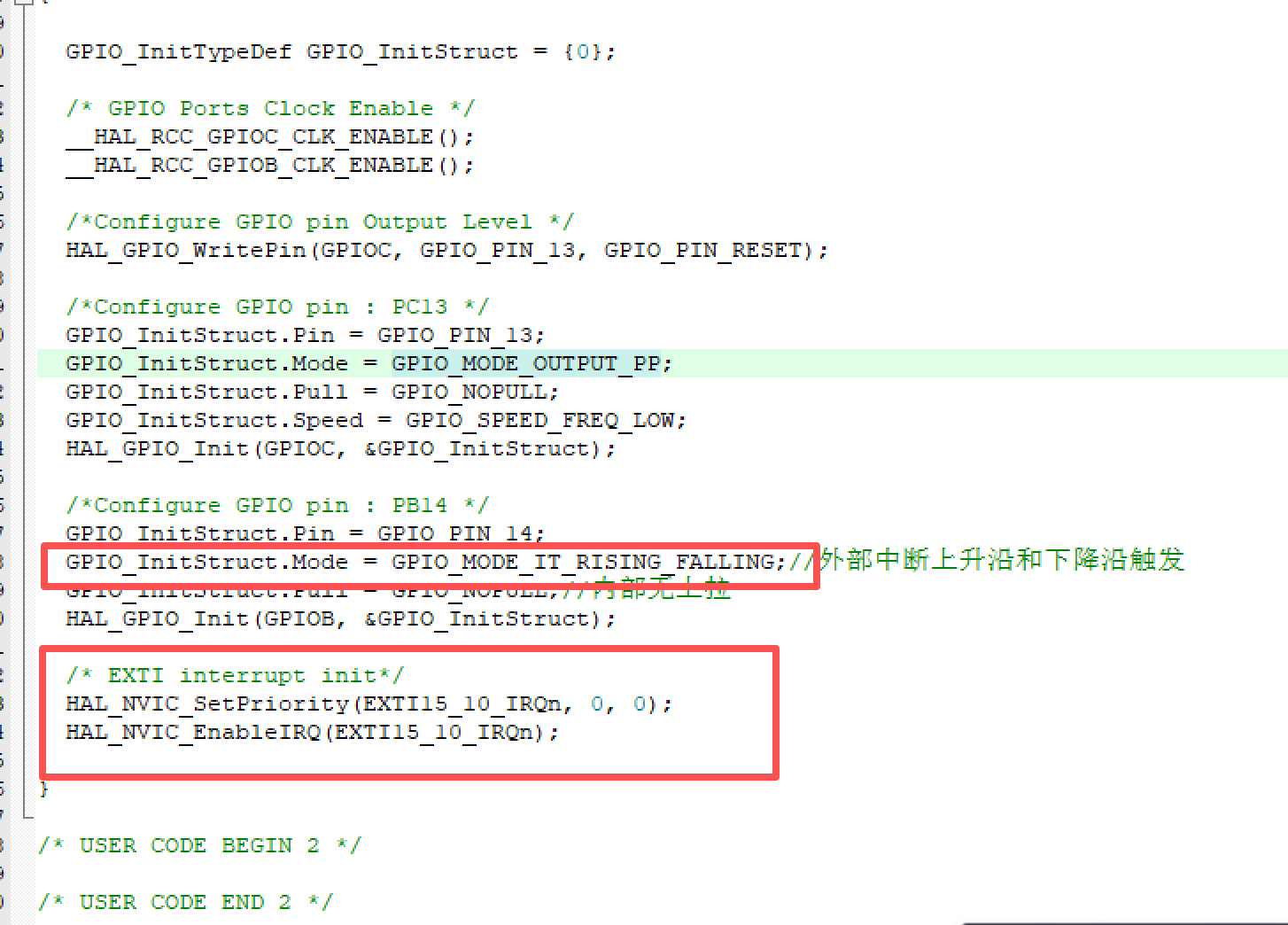

3.生成HAL库相关代码

与上述设置一样，双边沿触发/同时开启NVIC中断

4.内部实现流程

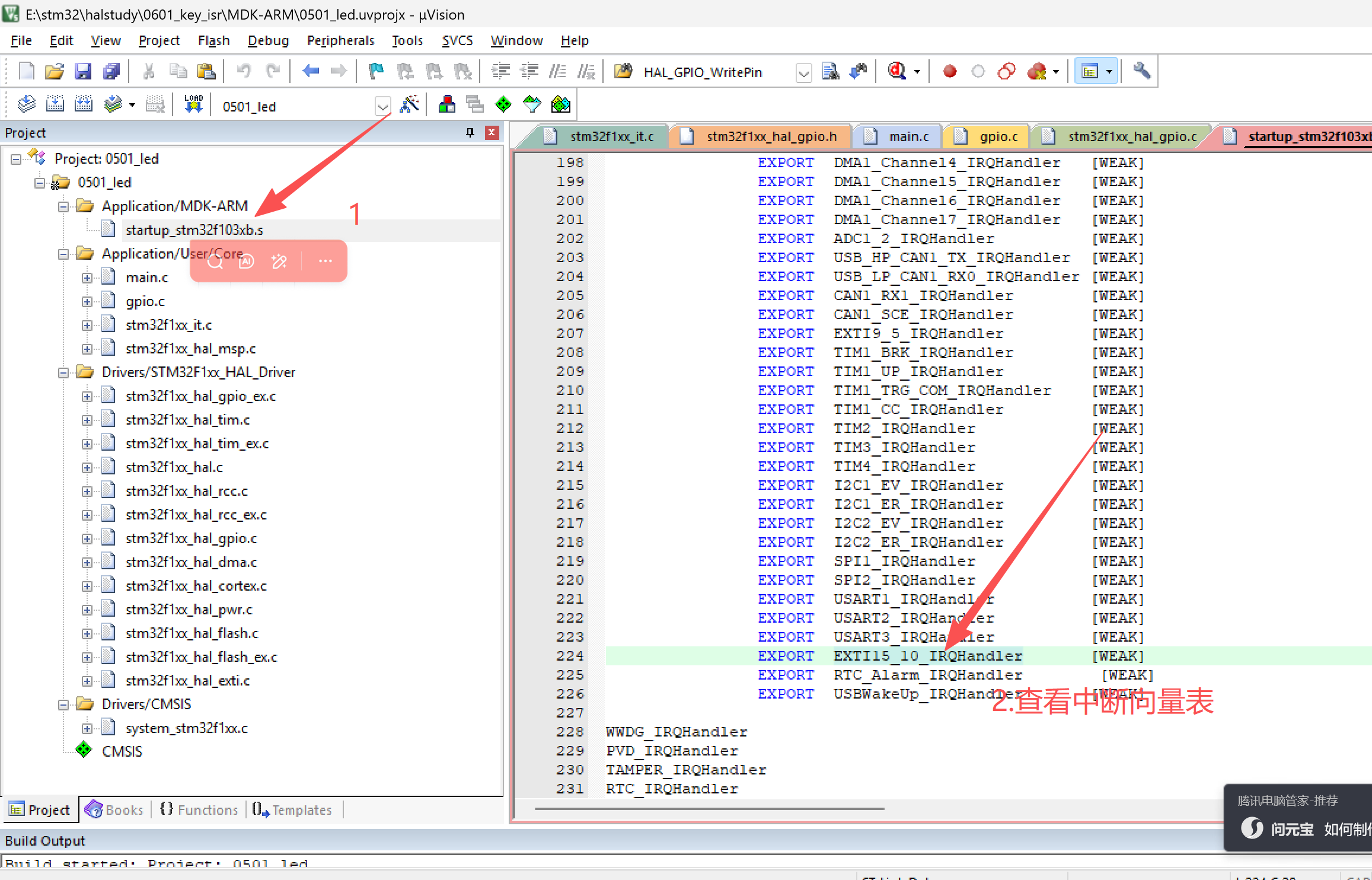

（1）查看中断向量表

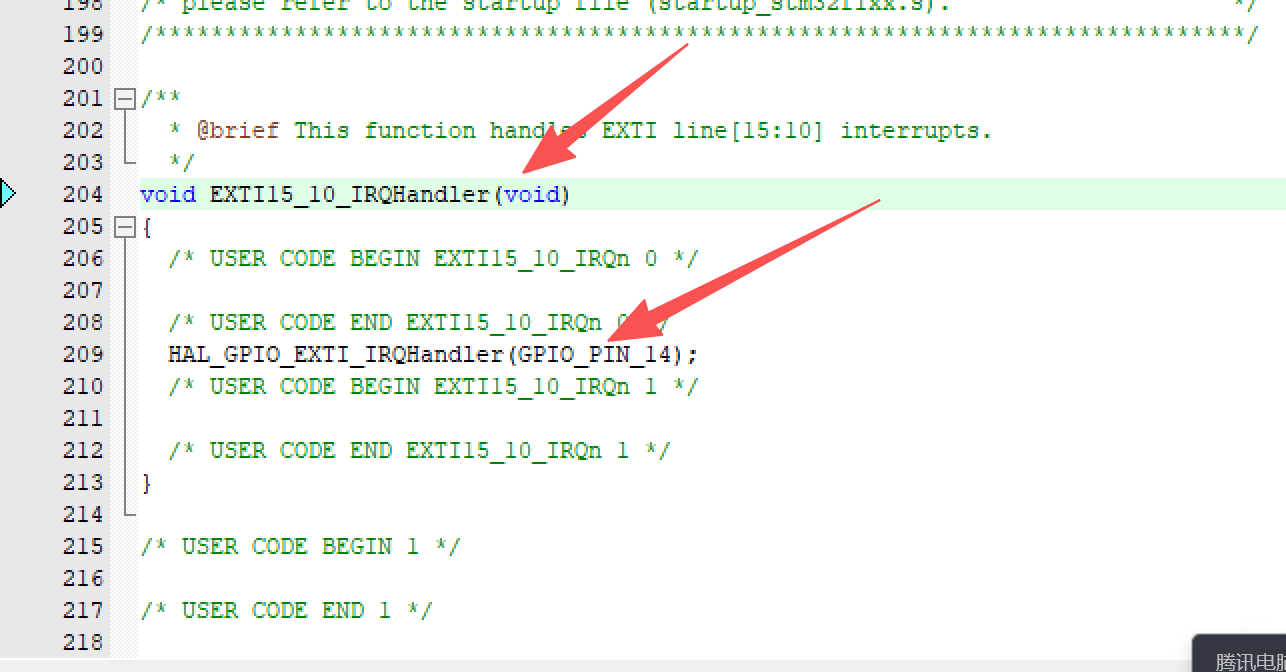

（2）中断函数涉及相关的引脚（涉及引脚14）

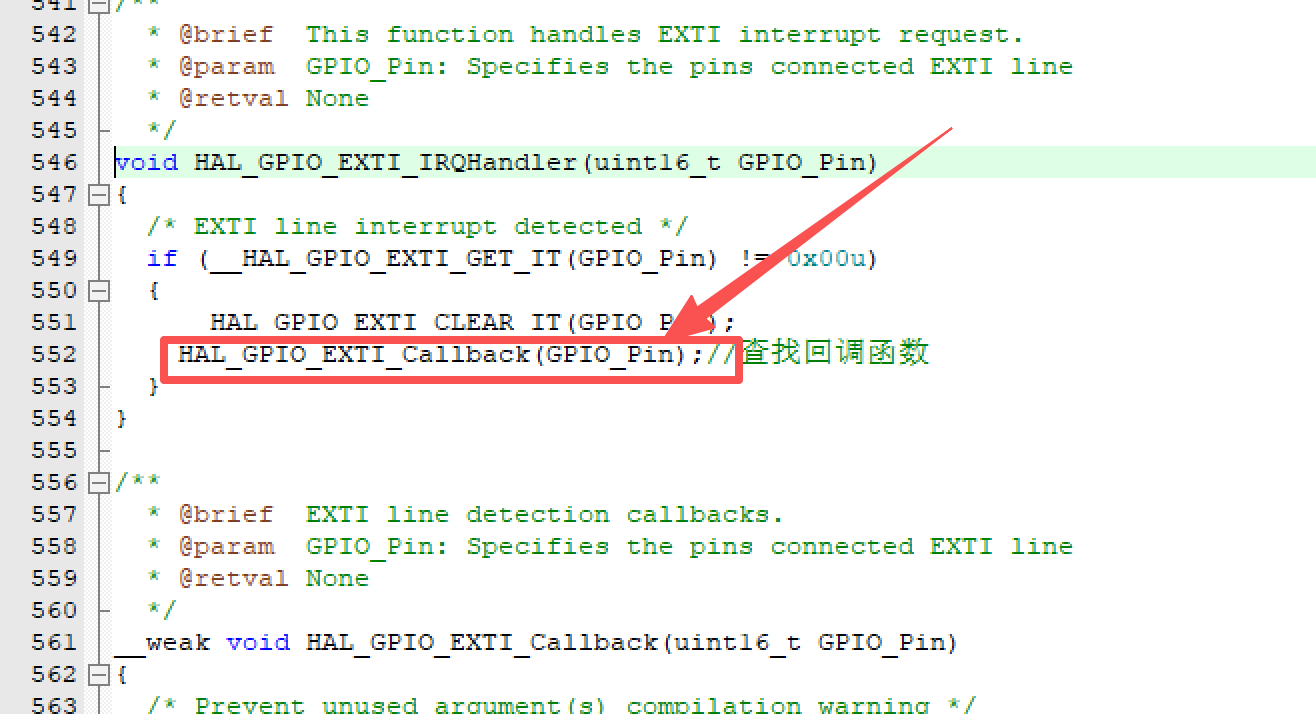

（3）调用回调函数

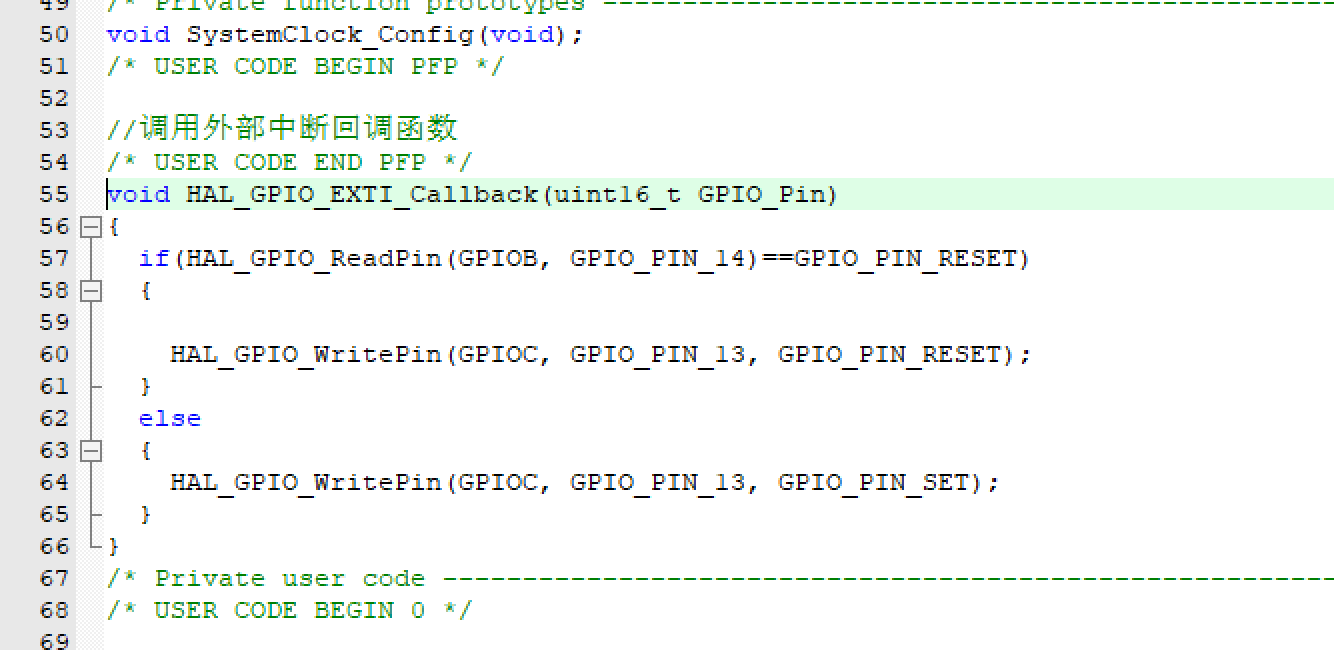

（4）调用回调函数实现功能

按键按下，灯亮，按键松开，灯灭
