38nginx四层负载均衡配置，和动静分离解析

news 2025/11/14 9:35:35

四层负载均衡

四层负载均衡：工作在传输层，只看「IP + 端口」转发，不解析内容，快且简单，适合数据库、SSH 等纯 TCP/UDP 流量；
七层负载均衡：工作在应用层，会解析 HTTP 等应用内容（如 URL、域名），能精细化转发和控制，适合 Web、API 等场景。

Nginx四层负载均衡配置测试

需求：
1通过访问负载均衡的5555端口，实际是后端的web01的22端口在提供服务
2通过访问负载均衡的6666端口，实际是后端的mysql的3306端口在提供服务配置主配置文件在http区块外包含的语句
[root@siceng nginx]#grep conf.c nginx.conf
......
events {worker_connections  1024;
}include /etc/nginx/conf.c/*.conf;http {include       /etc/nginx/mime.types;default_type  application/octet-stream;log_format  main  '$remote_addr - $remote_user [$time_local] "$request" ''$status $body_bytes_sent "$http_referer" ''"$http_user_agent" "$http_x_forwarded_for"';
......创建四层配置文件
[root@siceng nginx]#mkdir conf.c
[root@siceng nginx]#cd conf.c/[root@siceng conf.c]# cat lb.conf
stream {upstream web01 {server 192.168.74.8:22;}upstream db01 {server 192.168.74.7:3306;}server {listen 5555;proxy_pass web01;}server {listen 6666;proxy_pass db01;}
}

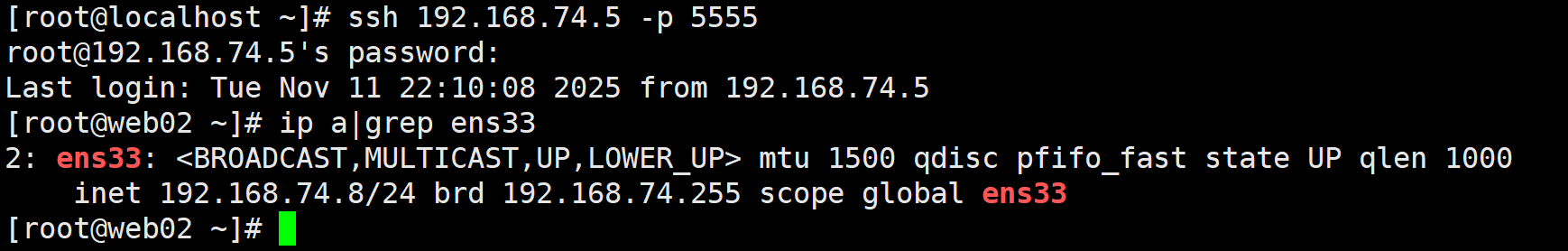

此时用跳板机访问5的5555端口会直接访问8的22端口

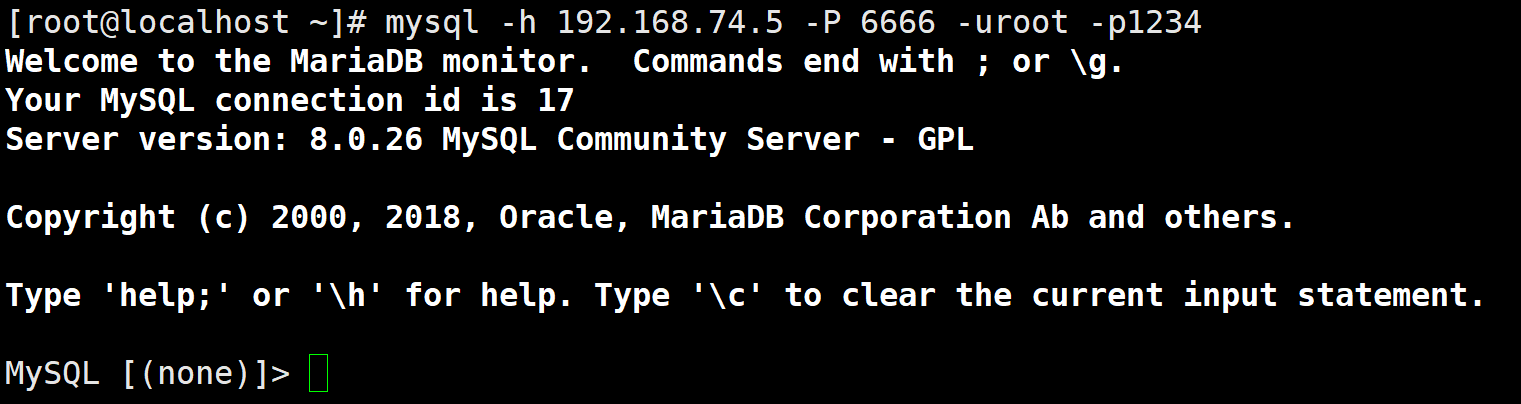

此时访问5的6666端口会直接访问7的3306数据库

四层转发七层配置

“四层入口负载均衡 → 七层负载均衡 → 后端应用服务器” 的经典多层架构，核心优势是：四层负责高并发流量分发（高效），七层负责应用层精细化控制（灵活），适合中大型集群场景

[root@siceng conf.c]# cat lb.conf
stream {upstream webs {server 192.168.74.61:80 weight=4;server 192.168.74.62:80 weight=5 down;}server {listen 80;proxy_pass webs;}
}

tomcat图片分离

步骤一：下载安装启动tomcat

1：下载tomcat安装包到本地，并解压到指定目录

wget https://dlcdn.apache.org/tomcat/tomcat-10/v10.1.49/bin/apache-tomcat-10.1.49.tar.gz --no-check-certificatetar xf apache-tomcat-10.1.49.tar.gz -C /usr/local/

2：创建软连接，安装运行环境java（8.0以上版本）

 yum install java-11-openjdk-devel -y

3：启动tomcat服务，查看8080端口

/usr/local/tomcat/bin/startup.sh
netstat -tunlp|grep 8080

步骤二：nginx实现代理tomcat进行图片拆分

web02配置反向代理到自身的8080端口

[root@web02 conf.d]# cat proxy.conf
upstream tom {server 192.168.74.8:8080;
}server {listen 80;server_name test.tomcat.com;location / {proxy_pass http://tom;}}

此时访问192.168.74.8，就相当于访问192.168.74.8:8080

通过配置Nginx反向代理的locatoin，将tomcat的图片拆分

[root@web02 conf.d]# cat proxy.conf
upstream tom {server 192.168.74.8:8080;
}server {listen 80;server_name test.tomcat.com;location / {proxy_pass http://tom;}# 如果访问.png.jpg...结尾的请求，则直接通过/code/images/返回给用户
location ~* \.(png|jpg|svg|mp4|mp3)$ {root /code/imagess;}}

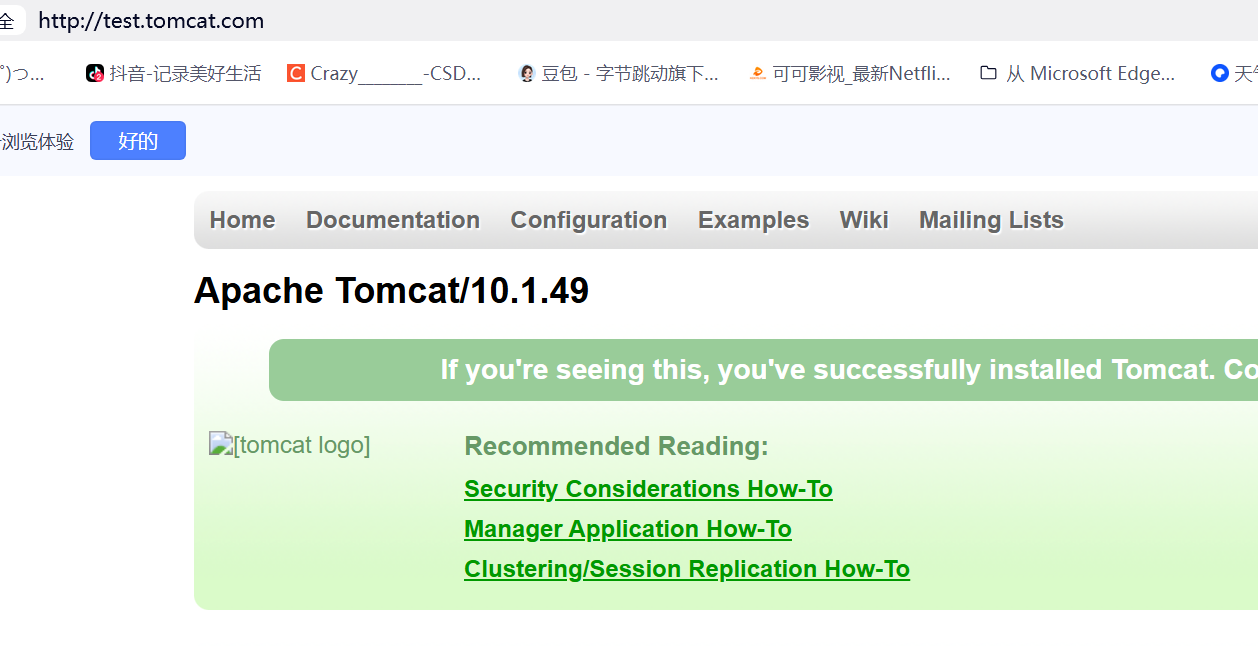

由于现在还没有创建代码目录，所以访问tomcat网页时无法加载图片

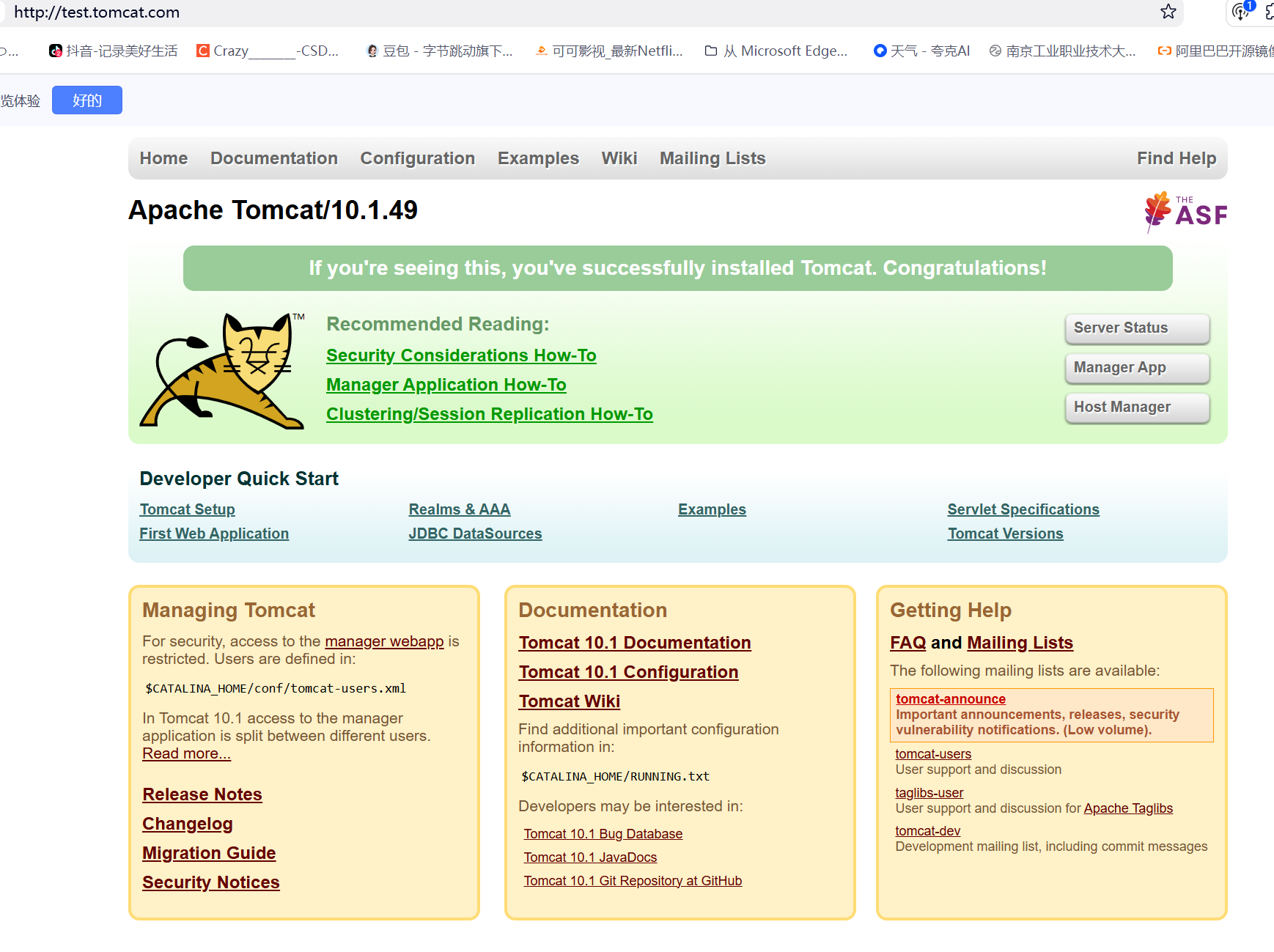

创建代码目录，并把图片文件放进去，即可正常显示资源

mkdir imagess
cd /usr/local/tomcat/webapps/ROOT
cp *.svg *.png /code/imagess/
chown -R www.www /code/imagess/
systemctl restart nginx

通过负载均衡实现动静分离

1.配置WEB01的静态页面

[root@web01 conf.d]# cat static.conf
server {listen 80;server_name static.com;location / {root /code/test01;index index.html;
}location ~* .*\.(jpg|png|gif)$ {root /code/images;}}创建代码目录，记得注意权限属主属组要对上
[root@web01 conf.d]#mkdir /code/images
[root@web01 conf.d]#cd /code/images

2.配置WEB02的动态资源

部署Tomcat
[root@web02 ~]#cd /usr/local/tomcat/webapps/ROOT/
[root@web02 ROOT]#cat test.jsp
<%@ page language="java" import="java.util.*" pageEncoding="utf-8"%>
<HTML>
<HEAD>
<TITLE>oldboy JSP Page</TITLE>
</HEAD>
<BODY>
<%
Random rand = new Random();
out.println("<h1>oldboy随机数:<h1>");
out.println(rand.nextInt(99)+100);
%>
</BODY>
</HTML>

3.负载均衡集成动态和静态页面

[root@localhost conf.d]# cat test.conf
upstream static {server 192.168.74.7:80;
}upstream java {server 192.168.74.8:8080;
}server {listen 80;server_name static.com;root /code/;index index.html;location ~* \.(jpg|png|gif)$ {proxy_pass http://static;proxy_set_header Host $http_host;
}location ~ \.jsp {proxy_pass http://java;proxy_set_header Host $http_host;}
}

4.创建代码目录：集成动静态数据

[root@lb01 conf.d]#mkdir /code
[root@lb01 conf.d]#cat /code/index.html
<html lang="en">
<head>
<meta charset="UTF-8" />
<title>测试ajax和跨域访问</title>
<script src="http://apps.bdimg.com/libs/jquery/2.1.1/jquery.js"></script>
</head>
<script type="text/javascript">
$(document).ready(function(){
$.ajax({
type: "GET",
url: "http://static.com/test.jsp",
success: function(data){
$("#get_data").html(data)
},
error: function() {
alert("哎呦喂,失败了,回去检查你服务去~");
}
});
});
</script>
<body>
<h1>测试动静分离</h1>
<img src="http://static.com/a.png">
<div id="get_data"></div>
</body>
</html>

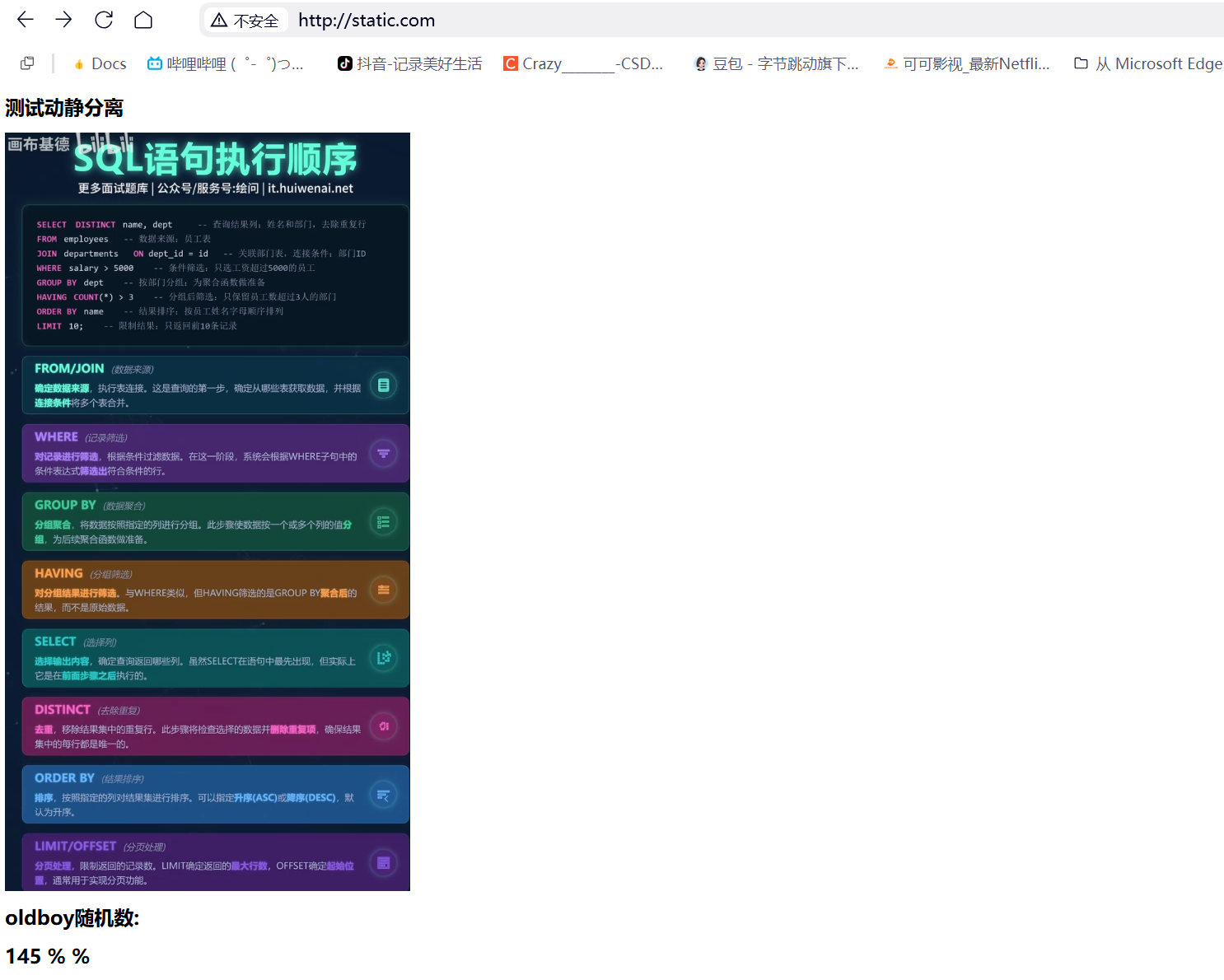

完成后访问: static.com 访问首页

部署业务中遇到的问题

1 AJAX 请求失败,很可能是跨域问题,即index.html是在http://192.168.74.7（或其他域名）下访问，而请求的是http://www.static.com，则属于跨域，会被拦截。

2 百度CDN jquery 地址导入错误，导致网页无法正常打开

3 相关代码文件需要修改nginx属主数组

通过客户端信息（UA）调度到不同的代码

1.WEB01部署三个静态页面

[root@web01 conf.d]# cat sj.conf
server {listen 9090;location / {root /code/android;index index.html;
}}
server {listen 9091;location / {root /code/iphone;index index.html;
}}server {
listen 9092;location / {root /code/pc;index index.html;
}}[root@web01 conf.d]# mkdir /code/{android,iphone,pc}
[root@web01 conf.d]# echo 您是用安卓手机访问的页面.... > /code/android/index.html
[root@web01 conf.d]# echo 您是用苹果手机访问的页面.... > /code/iphone/index.html
[root@web01 conf.d]# echo 您是用笔记本访问的页面.... > /code/pc/index.html[root@web01 conf.d]#chown -R www:www android/ iphone/ pc/
[root@web01 conf.d]#chmod -R 755 android/ iphone/ pc/

2.负载均衡判断客户来源信息转发到不同的业务

[root@localhost conf.d]# cat sj.conf
upstream android {server 192.168.74.7:9090;
}upstream iphone {server 192.168.74.7:9091;
}upstream pc {server 192.168.74.7:9092;
}server {listen 80;server_name sj.123.com;charset 'utf-8';location / {
#如果客户端来源是Android则跳转到Android的资源；
if ($http_user_agent ~* "Android") {proxy_pass http://android;
}#如果客户端来源是Iphone则跳转到Iphone的资源；
if ($http_user_agent ~* "Iphone") {proxy_pass http://iphone;
}#如果客户端是IE浏览器则返回403错误；
if ($http_user_agent ~* "MSIE") {return 403;
}#默认跳转pc资源；proxy_pass http://pc;
}
}

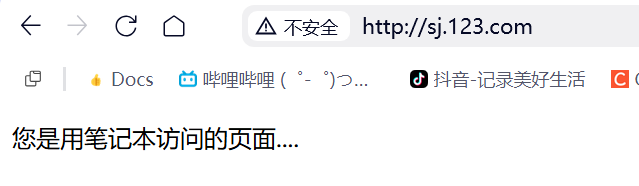

浏览器访问测试: sj.123.com
