【数据库】Apache IoTDB数据库在大数据场景下的时序数据模型与建模方案

---

一、引言

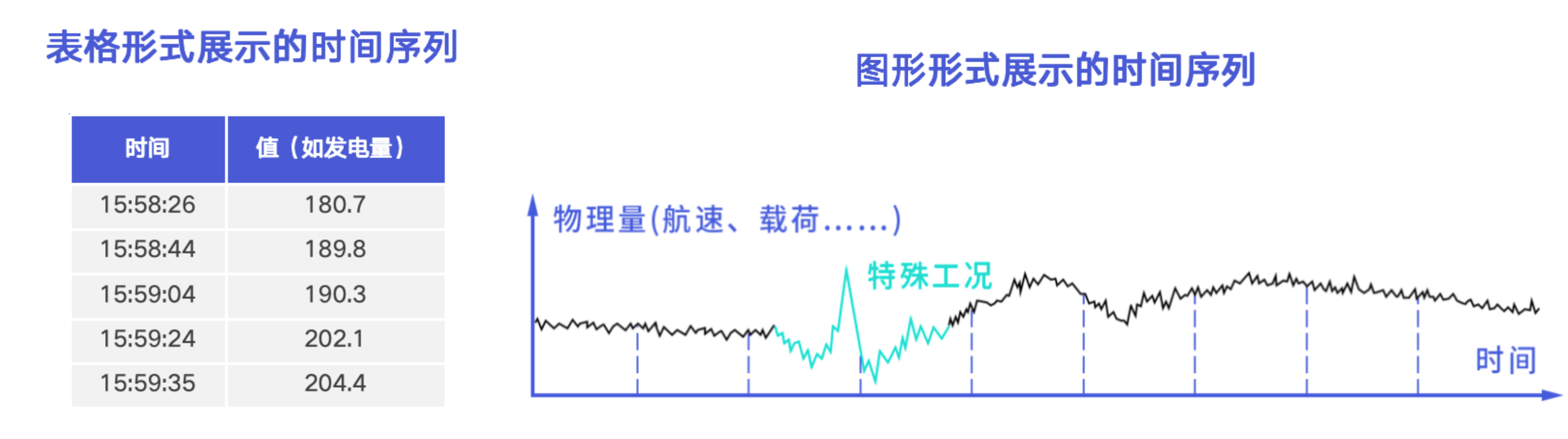

随着物联网（IoT）、工业互联网、智能交通、智慧能源等领域的迅猛发展，全球每天产生数以亿计的传感器数据。这些数据具有典型的时间序列特征：高频率采集、强时间相关性、设备维度丰富、写多读少或读写并重。传统关系型数据库在处理此类数据时面临写入性能瓶颈、存储成本高、查询效率低下等问题。

Apache IoTDB 是一款专为时序数据设计的高性能数据库，由清华大学发起并成为 Apache 顶级项目。它针对工业和物联网场景优化了存储引擎、压缩算法和查询语言，在大规模时序数据管理中表现出色。尤其在大数据背景下，IoTDB 提供了树模型与表模型两种互补的建模范式，支持从边缘设备接入到云端分析的全链路数据治理。

本文将系统阐述 IoTDB 的时序数据模型原理，并结合真实业务场景，通过具体代码示例，详细说明如何在大数据环境下进行高效、可扩展、易维护的时序数据建模。全文内容超过2000字，涵盖理论、实践与最佳实践建议。
官网下载

企业版直达

---

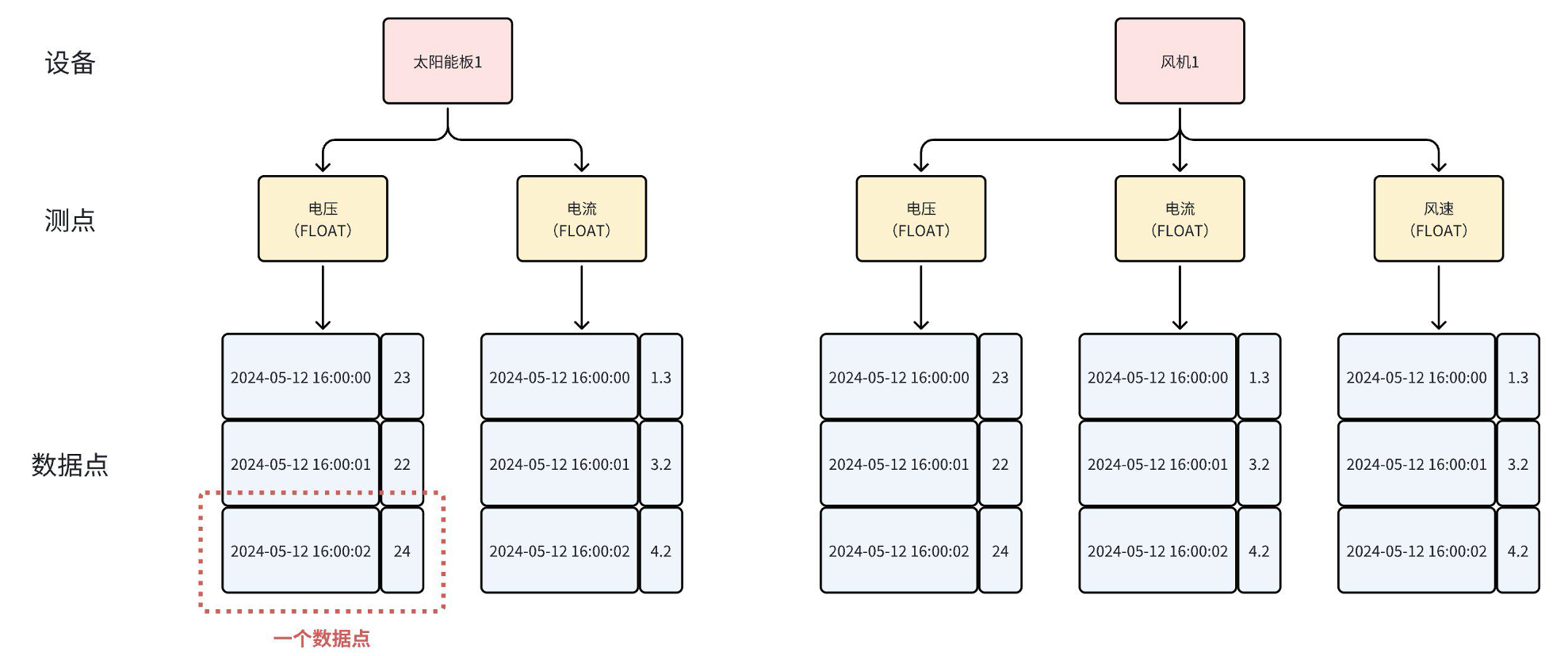

二、时序数据的核心概念

在 IoTDB 中，时序数据建模围绕三个核心层级展开：

1. 数据点（Data Point）

• 定义：一个时间戳（long 类型） + 一个数值（支持 BOOLEAN、INT32、FLOAT、DOUBLE、TEXT 等）。
• 示例：(1719283200000, 23.5) 表示 2024-06-25 00:00:00 的温度为 23.5℃。

2. 测点（Measurement / Time Series）

• 定义：多个按时间递增排列的数据点构成一条时间序列。
• 别名：物理量、指标、信号量、时间线。
• 示例：voltage、rpm、gps_longitude。

3. 设备（Device）

• 定义：现实世界中的物理实体，是测点的容器，通常由一组标签唯一标识。
• 示例：
  • 车辆：VIN = “VIN123456789”
  • 风机：region=“North”, station=“WindFarmA”, turbine_id=“T001”

这三层结构构成了 IoTDB 建模的逻辑基础，也是后续树模型与表模型设计的出发点。

---

三、IoTDB 的两种时序数据模型详解

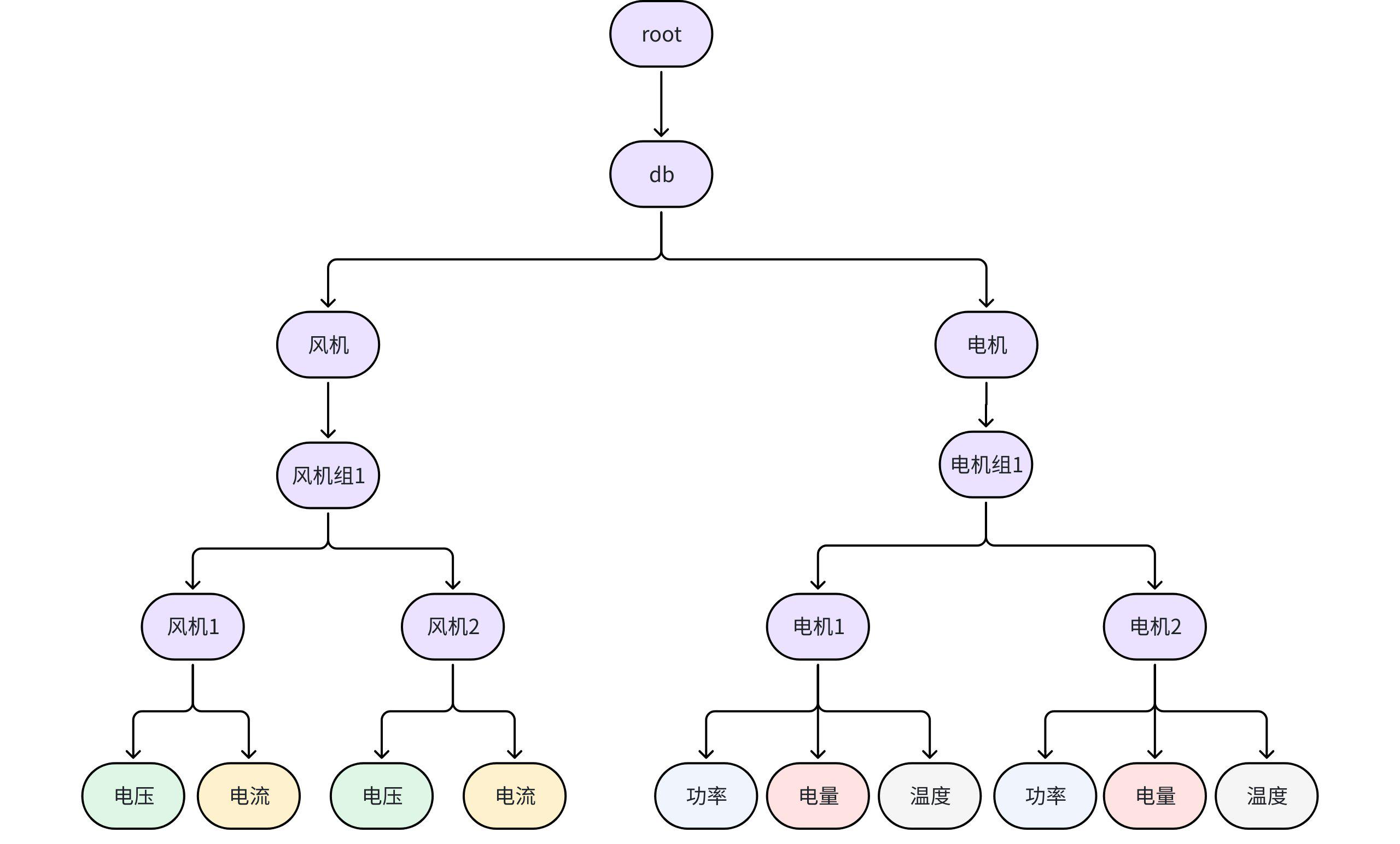

3.1 树模型（Tree Model）——面向监控的灵活路径体系

3.1.1 模型结构

树模型采用类似文件系统的路径结构，以 root. 为根节点，通过 . 分隔形成层级目录。例如：

root.factory.line1.robotA.joint1.temperature
root.factory.line1.robotA.camera.status
root.energy.region01.stationB.turbine002.power

每条路径对应一个独立的时间序列，其倒数第二层默认视为“设备”。

3.1.2 创建与写入示例（CLI 或 JDBC）

-- 创建数据库（可选，写入时自动创建）
SET STORAGE GROUP TO root.factory;-- 写入数据（自动创建时间序列）
INSERT INTO root.factory.line1.robotA.joint1 (time, temperature) VALUES (1719283200000, 23.5);
INSERT INTO root.factory.line1.robotA.joint1 (time, temperature) VALUES (1719283260000, 24.1);-- 查询
SELECT temperature FROM root.factory.line1.robotA.joint1 WHERE time >= 1719283200000;

3.1.3 优化技巧

• 设备层扩充：若设备少但测点多，添加 .value 层：

  root.db.device01.metric001.value


• 特殊字符处理：使用反引号包裹含空格或符号的节点：

  INSERT INTO root.db.`device name`(time, `temp °C`) VALUES (1719283200000, 25.0);


3.1.4 适用场景

• 工业 SCADA/DCS 系统
• 边缘设备动态上报
• 设备结构异构、无法统一 schema

---

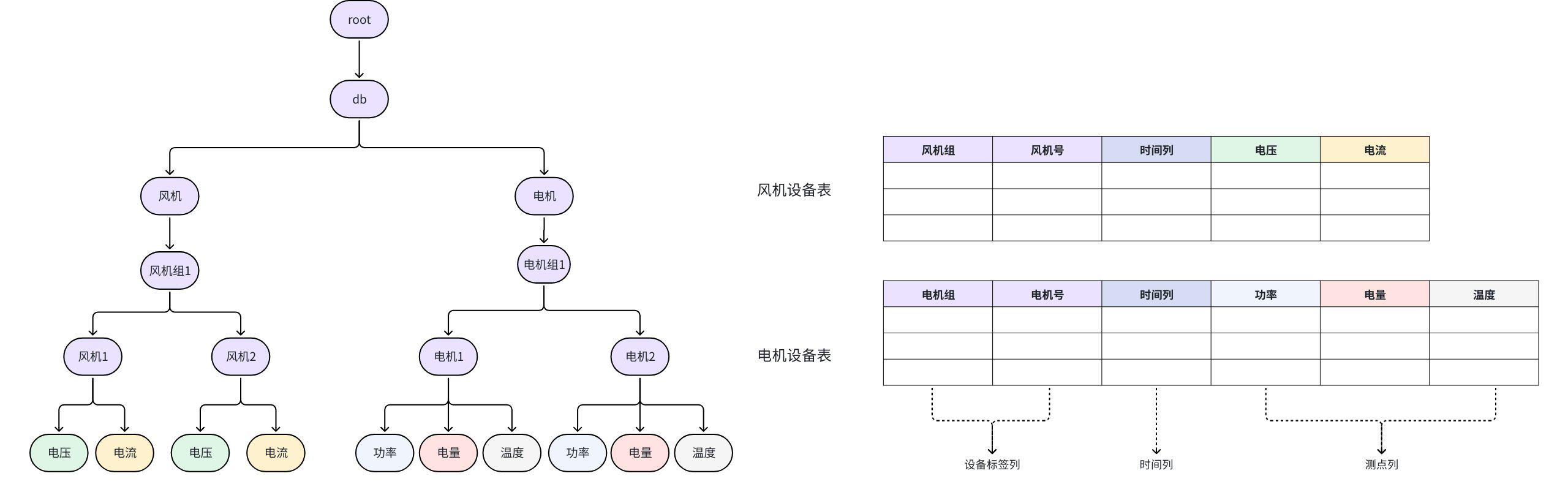

3.2 表模型（Table Model）——面向分析的标准 SQL 体系

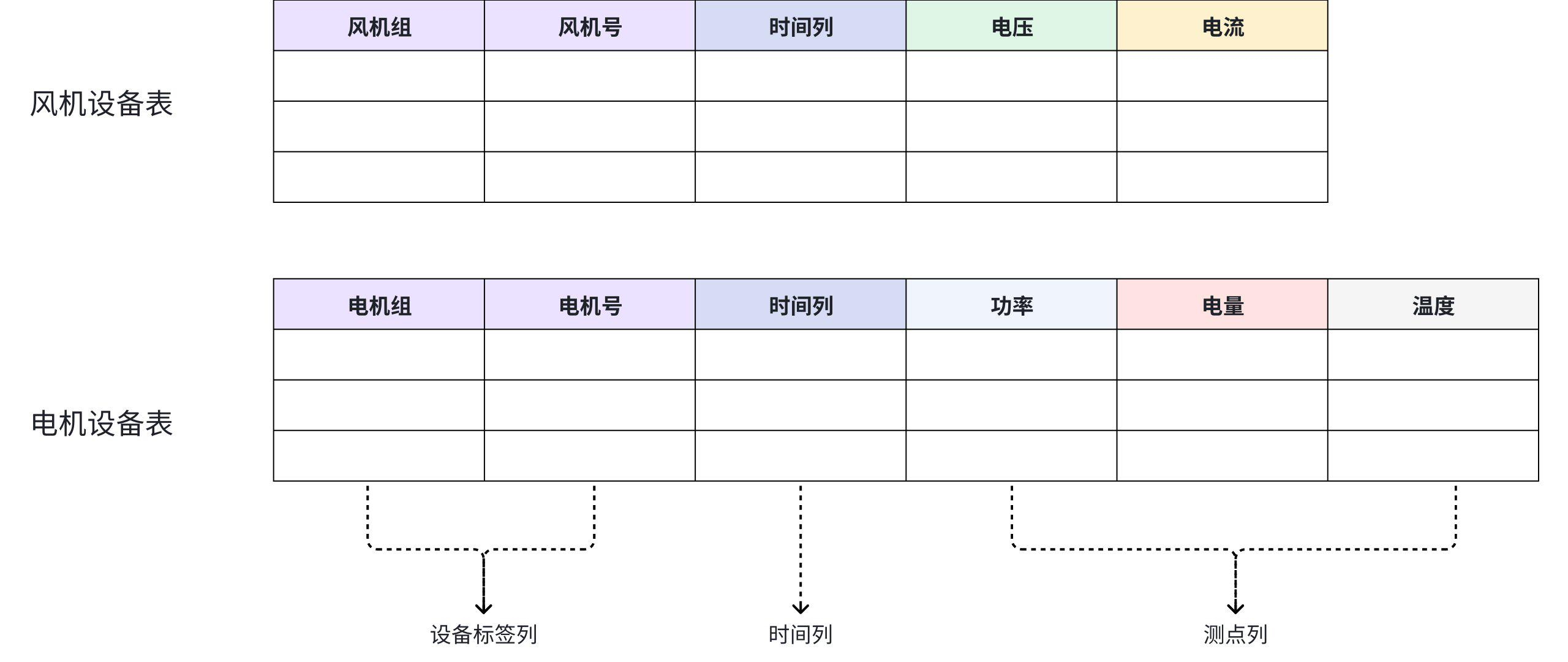

3.2.1 模型结构

表模型以“时序表”为核心，每张表代表一类设备，包含四类列：

列类型	说明	是否可变
TIME	时间戳，必须为 time 列	固定
TAG	设备标识（联合主键），如 VIN、区域	不可修改
ATTRIBUTE	静态属性，如厂商、安装日期	可新增/更新
FIELD	动态测点，如温度、电压	随时间变化

3.2.2 创建与操作示例

-- 创建时序表
CREATE TIMESERIES TABLE vehicle_data (time TIMESTAMP,vin STRING TAG,city STRING TAG,model STRING TAG,manufacturer STRING ATTRIBUTE,battery_type STRING ATTRIBUTE,speed FLOAT FIELD,soc FLOAT FIELD,          -- State of Chargemileage INT32 FIELD,gps_lat DOUBLE FIELD,gps_lon DOUBLE FIELD
);-- 插入数据
INSERT INTO vehicle_data(time, vin, city, model, manufacturer, battery_type, speed, soc, mileage, gps_lat, gps_lon)
VALUES
(1719283200000, 'VIN123', 'Beijing', 'ModelX', 'Tesla', 'LFP', 65.2, 82.3, 12500, 39.9042, 116.4074),
(1719283260000, 'VIN123', 'Beijing', 'ModelX', 'Tesla', 'LFP', 68.0, 82.1, 12501, 39.9050, 116.4080);-- 查询：北京地区平均电量
SELECT avg(soc) FROM vehicle_data WHERE city = 'Beijing' AND time >= 1719283200000;-- 按车型分组统计最大速度
SELECT model, max(speed) FROM vehicle_data GROUP BY model;

⚠️ 注意：使用表模型需在连接时指定 sql_dialect=table：

Properties props = new Properties();
props.setProperty("sql_dialect", "table");
Connection conn = DriverManager.getConnection("jdbc:iotdb://127.0.0.1:6667/", props);

3.2.3 优势

• 支持标准 SQL，兼容 BI 工具（如 Grafana、Superset）
• 标签列自动建立索引，筛选效率高
• 便于数据治理与权限控制

---

四、大数据场景下的建模实战

场景一：百万级风机监控（树模型）

需求：某风电集团管理 10 万台风机，每台含 200+ 测点，需实时监控异常。

建模路径设计：

root.wind.region{1..10}.farm{A..Z}.turbine{00001..10000}.{metric}

例如：

root.wind.region3.farmK.turbine05678.rpm
root.wind.region3.farmK.turbine05678.power_active

批量写入代码（Java SDK 示例）：

Session session = new Session("127.0.0.1", 6667);
session.open();List<String> paths = Arrays.asList("root.wind.region3.farmK.turbine05678.rpm","root.wind.region3.farmK.turbine05678.power_active"
);
List<Long> times = Arrays.asList(System.currentTimeMillis());
List<List<String>> values = Arrays.asList(Arrays.asList("1250", "2300.5")
);
List<TSDataType> types = Arrays.asList(TSDataType.INT32, TSDataType.FLOAT);session.insertRecordsOfOneDevice("root.wind.region3.farmK.turbine05678", times, paths, types, values);
session.close();

优势：路径天然表达设备归属，查询某场站所有风机功率只需：

SELECT power_active FROM root.wind.region3.farmK.**

---

场景二：车联网数据分析（表模型）

需求：分析不同城市电动车的能耗与续航表现。

建模与分析：

-- 创建表
CREATE TIMESERIES TABLE ev_telemetry (time TIMESTAMP,vin STRING TAG,city STRING TAG,brand STRING TAG,battery_capacity_kwh FLOAT ATTRIBUTE,soc FLOAT FIELD,speed FLOAT FIELD,odometer INT32 FIELD
);-- 计算百公里电耗（kWh/100km）
SELECT city,brand,(max(odometer) - min(odometer)) / 1000.0 AS distance_km,(first_value(soc) - last_value(soc)) * avg(battery_capacity_kwh) / 100.0 AS consumption_kwh_per_100km
FROM ev_telemetry
WHERE time >= now() - 7d
GROUP BY city, brand;

---

场景三：双模型融合——智能制造工厂

架构设计：

• 写入层：边缘网关使用树模型上报原始数据；
• 分析层：构建表视图进行 OEE（设备综合效率）计算。

步骤：

1. 树模型写入：

   INSERT INTO root.plant.a.line1.machine01 (time, status, cycle_time)
   VALUES (1719283200000, 'RUNNING', 12.5);


2. 创建表视图（IoTDB 1.3+ 支持）：

   CREATE VIEW machine_oee AS
   SELECT time,'line1' AS line TAG,'machine01' AS machine_id TAG,status FIELD,cycle_time FIELD
   FROM root.plant.a.line1.machine01;


3. 分析查询：

   SELECT machine_id,count_if(status = 'RUNNING') * 1.0 / count(*) AS availability
   FROM machine_oee
   WHERE time >= now() - 1d
   GROUP BY machine_id;


优势：一份数据，两种视角，兼顾灵活性与分析力。

---

五、总结与最佳实践

维度	树模型	表模型	双模型
写入性能	极高（无 schema 约束）	高（需预定义）	高
查询灵活性	路径通配符强大	SQL 标准丰富	两者兼得
数据治理	弱（需人工规范）	强（schema 管控）	中
适用规模	百万+ 时间序列	十万+ 设备	大型复杂系统

推荐策略：

• 边缘/现场层：用树模型，快速接入异构设备；
• 平台/分析层：用表模型，构建数据仓库；
• 混合架构：通过视图或 ETL 实现模型转换。

IoTDB 的双模型设计，使其在大数据时代既能应对海量设备的高并发写入，又能支撑复杂的业务分析需求，是工业数字化转型的理想时序数据底座。
