无人机图传模块技术要点与难点

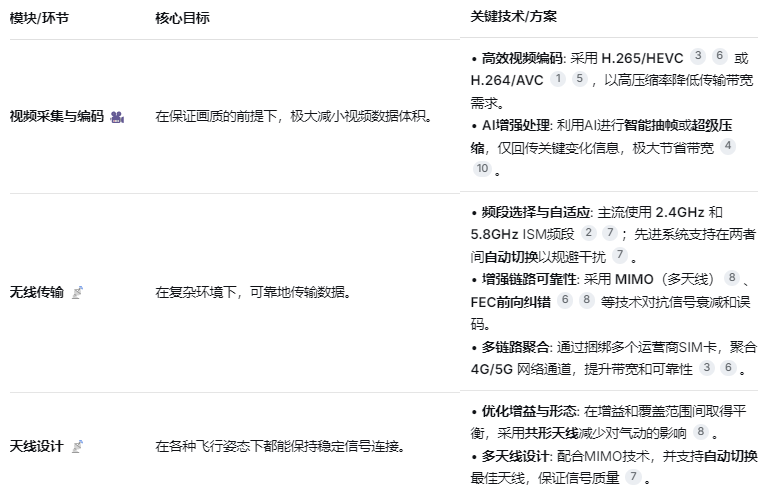

这个表格汇总了其在信号处理链路上的主要技术要点

面临的主要技术难点与挑战

然而，在实际工程中，上述要点的实现面临着诸多相互制约的挑战，构成了技术的难点。

1.传输距离、速率与可靠性的“不可能三角”

这是最核心的矛盾 。在有限的发射功率和频谱资源下，高数据速率（如4K画质）、远传输距离和高可靠性（低误码、低延迟）三者难以兼得。

追求高清与远距：提高传输速率（为保证画质）会牺牲抗干扰能力，从而限制距离和稳定性 。

增加距离的代价：提升发射功率受法规和电池限制；而通过降低速率来增加距离，又无法满足高清图传需求 。

2.复杂环境下的抗干扰能力

无人机的移动特性使其信道环境异常复杂。

同频干扰：尤其在拥挤的2.4GHz等公共频段，Wi-Fi、蓝牙设备众多，干扰严重 。

多径效应：信号经建筑物、地面等反射后产生多个副本，在接收端相互干扰，导致信号剧烈起伏甚至中断 。

解决方案的代价：虽然可以通过自适应跳频 、MIMO 等技术应对，但这些技术也增加了系统复杂度和成本。

3.极致的低延迟与实时性

对于FPV飞行或精准远程操控，端到端延迟需控制在100毫秒以内，甚至更低（如50毫秒）。

延迟来源多样：编码/解码、网络传输、协议处理等每个环节都会引入延迟 。

优化难度大：需要在协议设计（如减少重传）、信号处理算法（如快速编解码）上进行极致优化，有时不得不牺牲部分画质或带宽来换取更低的延迟 。

4.严格的功耗、重量与散热限制

无人机对载荷极为敏感，图传模块必须遵从严格的 SWaP。

功耗与续航：高功率的射频电路是“耗电大户”，直接影响无人机续航 。

散热挑战：紧凑空间内的高功耗元件散热困难，过热会导致芯片降频或损坏，影响性能 。

平衡的艺术：工程师必须通过芯片集成、高效电源管理和先进的散热材料来突破这些限制 。
