一、前言

Android EDLA 开机向导的锁屏密码设置页面，鼠标无法显示，无法正常跳过开机向导。

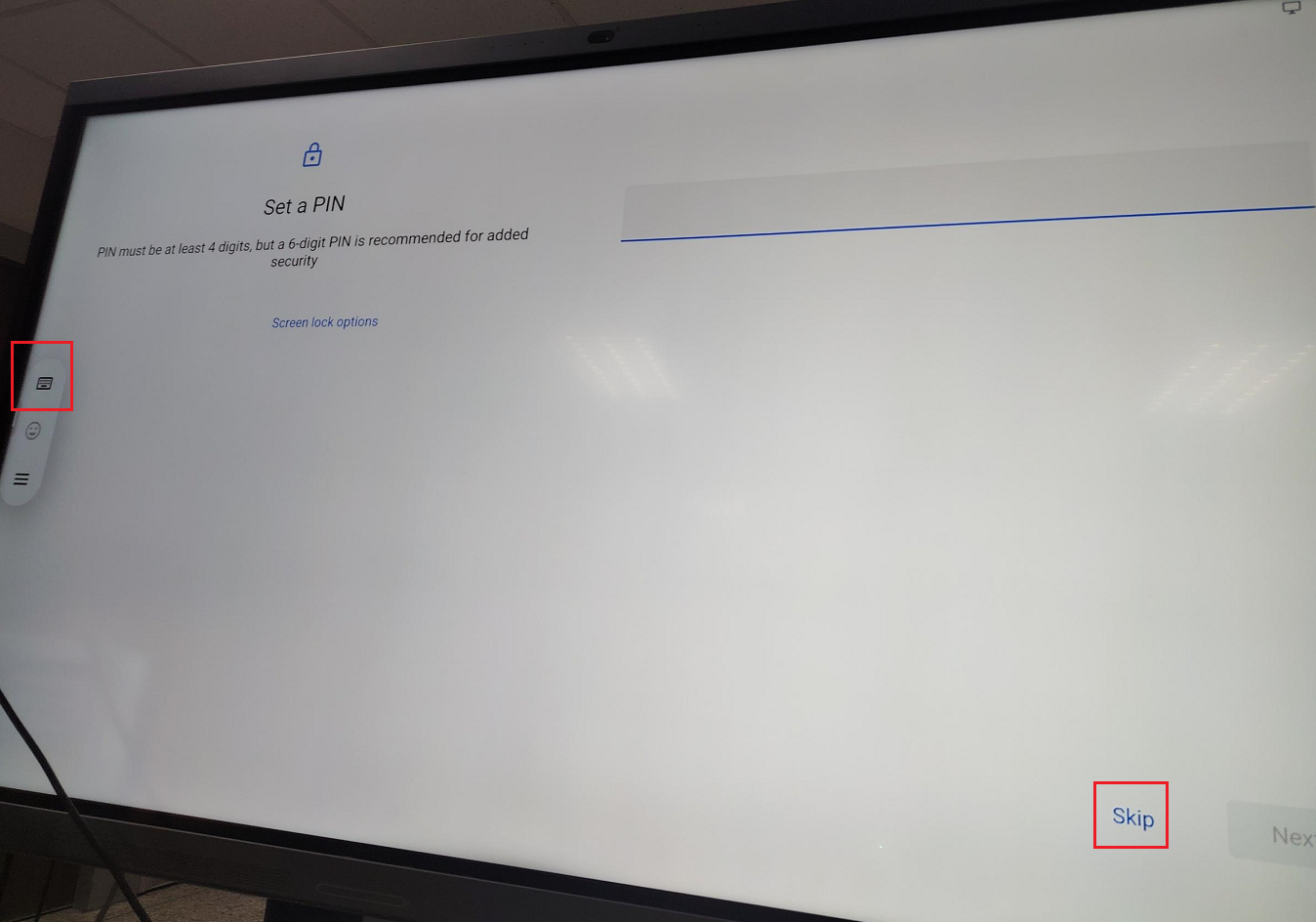

如下界面：

这个方案目前是未适配触摸，鼠标想点左边的键盘输入或者右边的Skip跳动都没办法。

后续分析发现主要是由于Android密码界面保护机制，启用屏幕内容安全保护；

这种机制下，如果是使用adb软件进行投屏，投屏看到的界面是黑屏。

这个问题估计之前版本都有，只是我最近刚好搞Android16 EDLA项目而已，顺便记录一下解决思路和代码。

有兴趣的，可以收藏看看。

二、分析修改

1、dumpsys window | grep mFoc 分析

开机向导中，显示密码设置或者图案设置试的界面信息：

C:\Users\As11040>adb shell
//设置Pin或者密码界面信息
W82B_A:/ # dumpsys window | grep mFocmFocusedWindow=Window{2e334bb u0 com.android.settings/com.android.settings.password.SetupChooseLockPassword}
W82B_A:/ #//设置图案界面信息
W82B_A:/ # dumpsys window | grep mFocmFocusedWindow=Window{c797f3f u0 com.android.settings/com.android.settings.password.SetupChooseLockPattern}
W82B_A:/ #

两个不同的Activity，不显示鼠标的具体原因是一样的。

这里就 SetupChooseLockPassword 分析：

2、ChooseLockPassword 源码

packages/apps/Settings/src/com/android/settings/password/ChooseLockPassword.java

public class ChooseLockPassword extends SettingsActivity {private static final String TAG = "ChooseLockPassword";@Overrideprotected void onCreate(Bundle savedInstanceState) {super.onCreate(savedInstanceState);findViewById(R.id.content_parent).setFitsSystemWindows(false);//界面默认设置加密模式！！！getWindow().addFlags(WindowManager.LayoutParams.FLAG_SECURE);}
}

可以看到这里的Activity设置了 FLAG_SECURE 所以会导致投屏鼠标消失和adb投屏黑屏问题。

3、解决

（1）简单的方法就是直接去除FLAG_SECURE

把下面Activity这行代码删除就行。

getWindow().addFlags(WindowManager.LayoutParams.FLAG_SECURE);

这样界面就不会进入启用屏幕内容安全保护了。没啥硬性要求，这样修改最简单。

（2）判断多屏界面的情况，去除密码模式

import android.hardware.display.DisplayManager;
import android.view.Display;@Overrideprotected void onCreate(Bundle savedInstanceState) {...//getWindow().addFlags(WindowManager.LayoutParams.FLAG_SECURE);// 动态判断是否多屏模式,解决OUT界面看不见鼠标光标问题DisplayManager dm = getSystemService(DisplayManager.class);Display[] displays = dm.getDisplays();boolean isMultiDisplay = displays.length > 1;Log.d(TAG, "onCreate: isMultiDisplay=" + isMultiDisplay);// 单屏模式保留安全标志，多屏模式解除if (!isMultiDisplay) {getWindow().addFlags(WindowManager.LayoutParams.FLAG_SECURE);}}

这里多屏的情况，就不会黑屏或者鼠标消失；单屏的情况还是会进入启用屏幕内容安全保护模式。

三、其他

1、小结

上面投屏界面无法显示鼠标或者投屏，就是因为下面的代码：

 getWindow().addFlags(WindowManager.LayoutParams.FLAG_SECURE)

代码是Android 开发中用于 启用屏幕内容安全保护 的核心 API;

作用是 禁止当前 Activity 的屏幕内容被截图、录屏、投屏或通过其他方式窃取;

本质是给当前窗口添加 “安全标记”，让系统限制对窗口内容的访问权限。

我们系统开发中，如果有禁止截屏、投屏的界面也可以加入这个flag标识。

2、Android16 EDLA HDMI OUT投屏默认通过设置

如果是板块测试，就要默认支持HDMI out，这就要适配系统的代码了。

该问题在Android16之前是没有的，这里记录一下。
可能不是所有平台都需要适配，一般TV或者商显估计需要适配。

https://blog.csdn.net/wenzhi20102321/article/details/15458338
