基于FP7153的超小封装5V/3A自行车车灯驱动方案
方案背景：
随着骑行运动的普及和城市通勤需求的增长，自行车车灯作为重要的安全配件，其性能要求日益提高。现代自行车灯需要具备高亮度、长续航、稳定输出和智能调光等功能，以满足不同骑行环境下的照明需求。本文将详细介绍基于远翔FP7153单节锂电同步降压恒流3A无频闪调光芯片的自行车车灯设计方案。
一、自行车车灯的分类及要求
自行车车灯根据其功能特点和设计用途，可分为多种类型：
按安装位置分类：前照明灯、后警示灯、侧方位反光灯
按供电方式分类：干电池车灯、锂电池车灯、USB充电车灯、发电机驱动车灯
按功能特点分类：常亮照明灯、闪烁警示灯、智能感应车灯
自行车车灯的产品要求：需满足体积紧凑、静态功耗低、转换效率高及调光效果好等要求。FP7153采用DFN-10L封装，有助于实现更小的PCB布局；其较低的静态功耗有利于延长电池使用时间，较高的转换效率减少了能量损失，并支持无频闪调光，可实现平滑的亮度调节。该芯片支持上述功能，并可实现多种调光模式。
二、FP7153芯片特点
FP7153是一款高性能的同步降压恒流LED驱动芯片，专门为单节锂电池供电的LED照明设计：
- 工作电压：2.5V-5.5V
- 最大输出电流可达：3A
- VFB反馈电压：0.1V

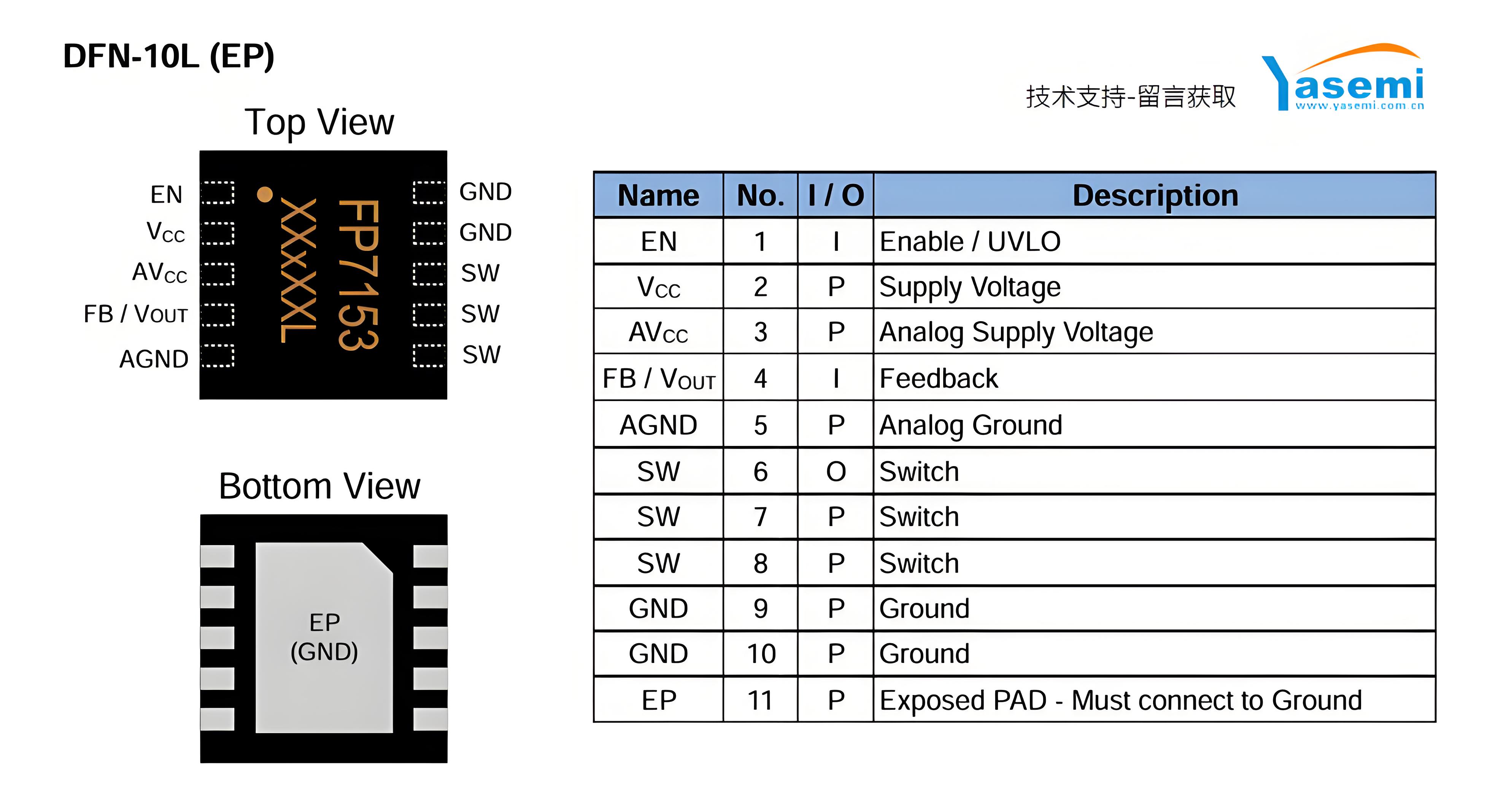

- 封装：DFN-10L(EP)
适用于单节锂电池和USB口5V输入，内置60mΩ PMOS和NMOS，高效率可驱动单串高功率LED，0.1V的采样电压，显著降低取样电阻功率损耗，提升整体转换效率。使用最少的外围元件，实现最高的电池使用效率，同时具备优异的调光功能。
规格书图：
三、FP7153自行车车灯方案设计
1. 单色带档位调光与警示闪烁功能
通过防水按键切换不同模式，低亮度模式（适合城市有路灯环境），中亮度模式（适合郊区骑行），高亮度模式（适合无照明野外环境），睡眠模式（关机）
在照明模式下长按按键，进入爆闪警示模式，适用于雾天或危险路段警示他人；
再次长按按键，进入SOS求救模式，适用于紧急情况求助；在爆闪或SOS模式下，短按按键即可返回之前的照明模式。
2. 双色温智能调光功能
针对专业骑行设计的双色温调节方案：
短按按键：依次切换冷白光模式，亮度从低到高。
长按按键：切换为暖黄光模式
再次长按：进入暖黄光闪烁警示模式
短按按键返回睡眠模式
3. 可调电阻无级调光方案
提供0%-100%连续调光功能，通过旋转编码器或电位器实现亮度的平滑调节，满足骑行者对光线的精细控制需求，适应各种环境光条件。
四、方案优势总结
FP7153在自行车车灯应用中具有显著优势：
- 超小体积：DFN-10L(EP)封装极大减小PCB面积，适合紧凑型车灯设计
- 高效节能：同步降压架构和低反馈电压确保高转换效率，延长续航时间
- 灵活调光：支持多种调光方式，满足不同骑行场景需求
- 稳定可靠：内置完善的保护功能，确保在各种环境下稳定工作
- 成本优化：高集成度减少外围元件数量，降低BOM成本
该方案特别适合高端自行车前灯、智能骑行灯和多功能安全警示灯等应用，为骑行者提供安全、可靠、智能的照明体验。
