F280049C学习笔记之SDFM
参考附件
TMS320F280049学习笔记1_SDFM Sigma Delta 滤波模块-CSDN博客
Σ-Δ 滤波器模块 (SDFM)
在电机驱动系统中使用C2000 SDFM 实现高精度采样
(1 封私信 / 1 条消息) 基于DSP-TMS320F28377和 Σ-Δ调制的旋变软解码方案 - 知乎
SDFM模块手册解析
SDFM模块简介
Sigma Delta滤波模块(SDFM)是一种四通道数字滤波器,专为电机控制应用中的电流测量和位置解码而设计。每个输入通道可以接收一个独立的delta-sigma (ΔΣ)调制器比特流。比特流由四个独立可编程的数字抽取滤波器处理。
-
这些滤波器包括一个快速比较器(二次滤波器),用于进行过流和欠流监测的即时数字阈值比较,以及过零检测。
-
滤波器旁路模式可用于启用数据日志记录、分析和定制滤波
SDFM 引脚使用 GPIO 多路复用器进行配置。SDFM 的一个主要优势是,它能够实现简单、具有成本效益且安全的高电压隔离边界。
SDFM特性
-
每个SDFM模块有8个外部引脚
– 每个 SDFM 模块配备 4 个 sigma-delta 数据输入引脚(SD-Dx,其中 x = 1 至 4)
– 每个 SDFM 模块配备 4 个 sigma-delta 时钟输入引脚(SD-Cx,其中 x = 1 至 4)
-
支持不同的可配置调制器时钟模式
– 模式 0:调制器时钟速率等于调制器数据速率。
– 模式 1:调制器时钟速率为调制器数据速率的一半。
– 模式 2:调制器数据采用曼彻斯特编码。无需调制器时钟。
– 模式 3:调制器时钟速率为调制器数据速率的两倍
-
每个SDFM模块有四个独立的、可配置的二次滤波器(比较器)单元
– 提供四种不同的滤波器类型选择(Sinc1/Sinc2/SincFast/Sinc3)
– 能够检测过值条件、欠值条件和阈值越界条件
– 比较器滤波器单元(COSR)的 OSR 值可编程设置为 1 至 32
-
每个SDFM模块有四个独立的、可配置的主滤波器(数据滤波器)单元
– 提供四种不同的滤波器类型选择(Sinc1/Sinc2/SincFast/Sinc3)
– 数据滤波器单元(DOSR)的OSR值可编程设置为1至256
– 可启用或禁用(或两者兼有)单个滤波器模块
– 可通过主滤波器使能(MFE)位或PWM信号同步SDFM模块中的四个独立滤波器
-
数据滤波器输出可以用16位或32位表示
-
数据滤波单元具有可编程模式FIFO,以减少中断开销
该FIFO具有以下特性:
– 主滤波器(数据滤波器)具有16深×32位FIFO。
– FIFO可在可编程数量的数据就绪事件后中断CPU。
– FIFO等待同步功能:可在接收到PWM同步信号(SDSYNC)前忽略数据就绪事件。一旦接收到SDSYNC事件,FIFO将在每次数据就绪事件时进行填充。
– FIFO等待同步功能:可在接收到PWM同步信号(SDSYNC)前忽略数据就绪事件。一旦接收到SDSYNC事件,FIFO将在每次数据就绪事件时进行填充。
– 数据滤波器输出可表示为16位或32位。
-
可以将PWMx.SOCA/SOCB配置为在每个数据滤波器通道的基础上作为SDSYNC源
-
PWM可用于为sigma-delta调制器生成调制器时钟

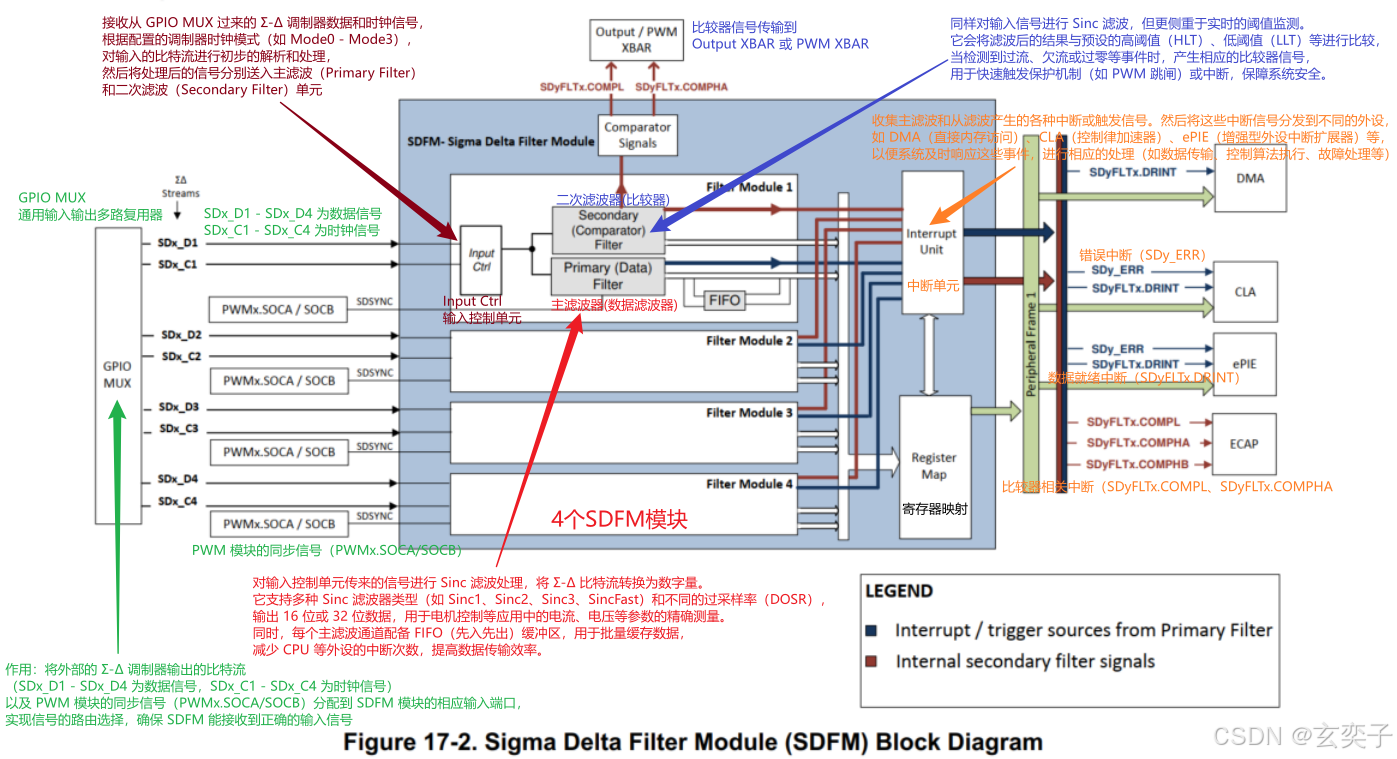

SDFM模块的框图
位于手册第1804页“Figure 17-2. Sigma Delta Filter Module (SDFM) Block Diagram”

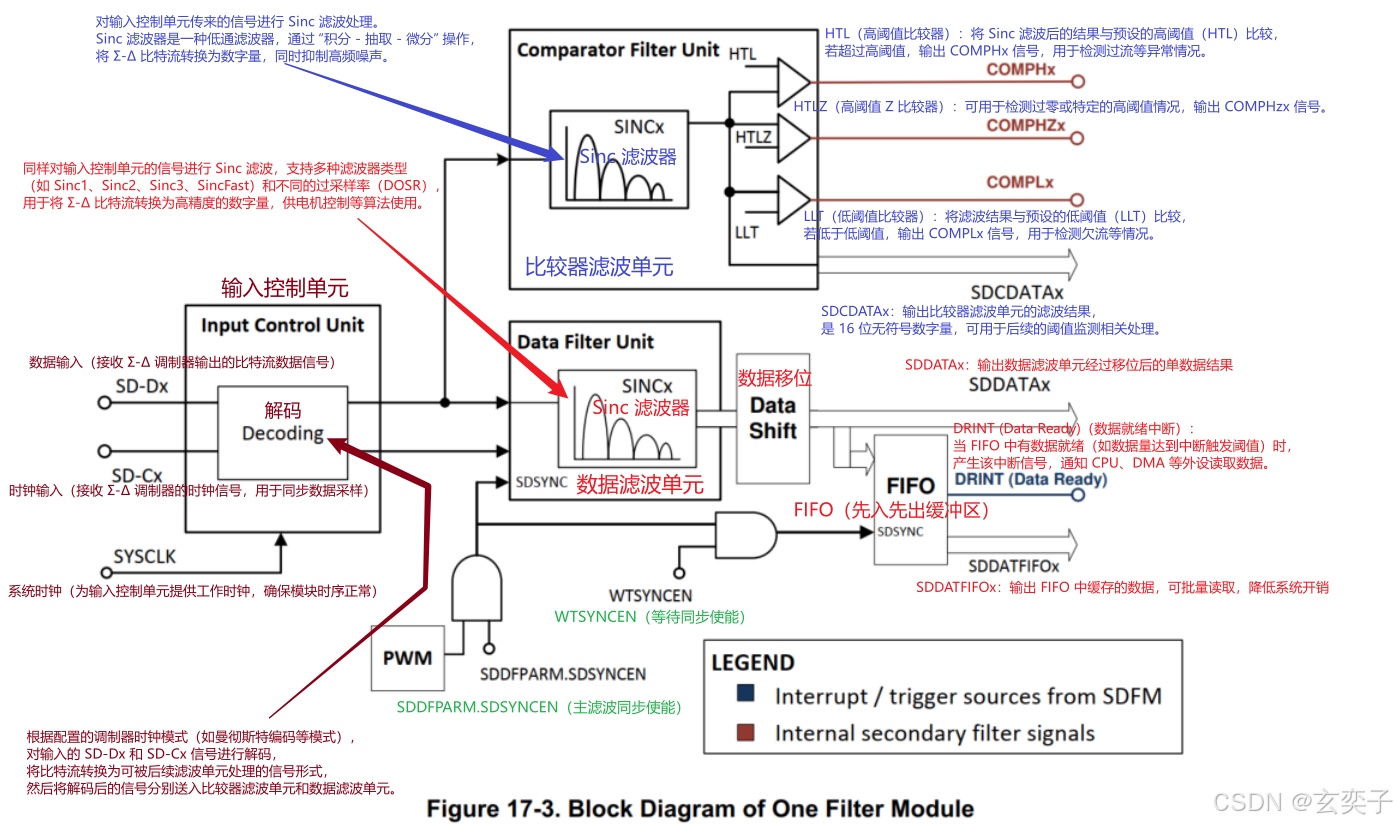

单个滤波模块的框图
位于手册第1805页“Figure 17-3. Block Diagram of One Filter Module”

输入控制单元

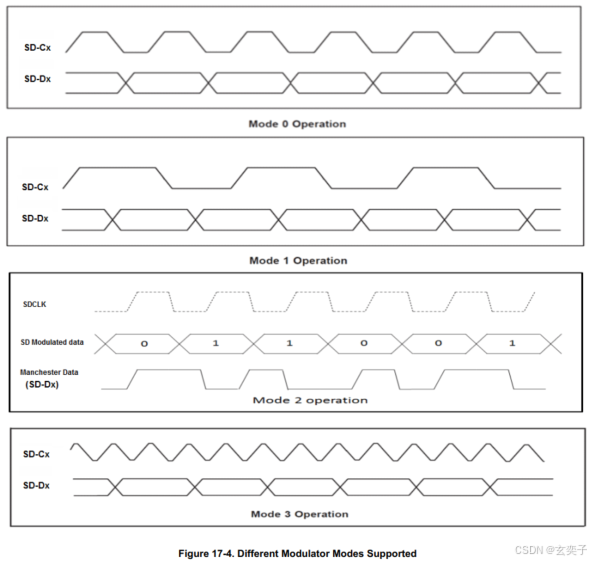

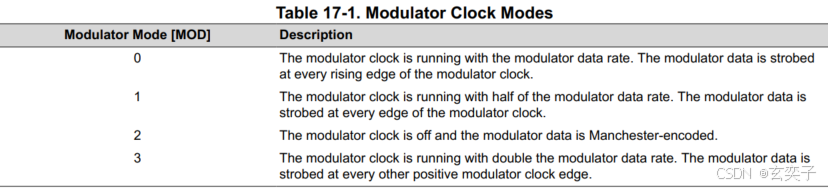

输入控制单元接收 sigma-delta 调制数据和 sigma-delta 调制时钟。接收到的调制数据被捕获并传递至数据滤波单元和比较器单元。该单元可配置为以四种不同模式接收调制数据。表 17-1 和图 17-4 展示了在四种不同模式下如何配置 SDCTLPARMx.MOD 位。

| Modulator Mode [MOD] | 描述 |
|---|---|
| 0 | 调制器时钟以调制器数据速率运行。调制器数据在调制器时钟的每个上升沿被捕获。 |
| 1 | 调制器时钟运行频率为调制器数据速率的一半。调制器数据在调制器时钟的每个边沿被捕获。 |
| 2 | 调制器时钟关闭,调制器数据采用曼彻斯特编码。 |
| 3 | 调制器时钟运行频率为调制器数据速率的两倍。调制器数据在每个相邻的正向调制器时钟边沿被捕获。 |

Sinc滤波器
SDFM中的比较器和数据滤波器都以SincN滤波器为核心。SincN滤波器本质上是一个低通滤波器,通过数字滤波和抽取将输入的比特流转换为数字数据。

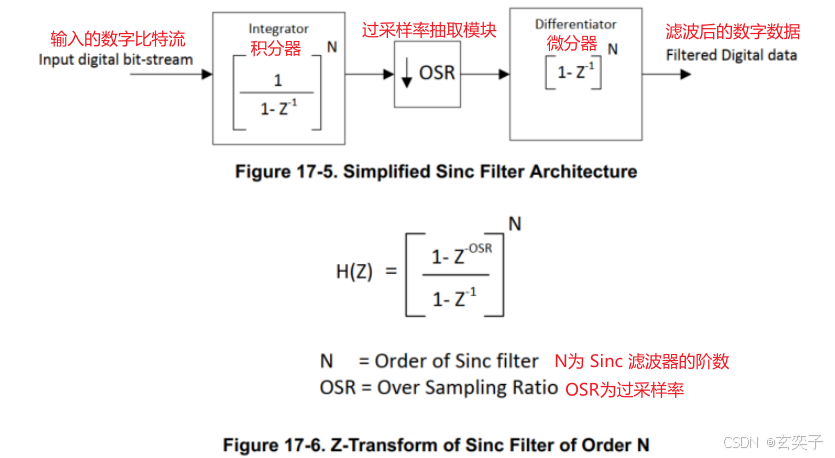

这个经过滤波的数字数据代表输入到 sigma delta 调制器的模拟信号。简化的SincN架构由积分器和微分器以及down-sampler级联而成,各单元间通过降采样器隔离(如图17-5所示)。N阶Sinc滤波器的Z变换函数如图17-6所示。

数据滤波器单元
比较器(二次滤波器)单元
SDFM滤波器输出
中断
每个SDFM可为每个滤波器模块生成五种CPU中断,例如SDFM错误中断(SDy_ERR)以及SDFM数据就绪中断(SDy_DRINT1/SDy_DRINT2, SDy_DRINT3, SDy_DRINT4)。
