【OpenCV图像处理】图像去噪：cv.fastNlMeansDenoising()

news 2025/11/14 7:46:46

文章目录

  • 一、图像去噪（Image Denoising）
    • （1）基本原理 —— 基于非局部均值（Non-Local Means, NLM）滤波算法
    • （2）算法步骤
    • （3）优缺点
  • 二、函数详解
  • 三、项目实战
    • 实战1：cv.fastNlMeansDenoising() —— 单张灰度图像去噪
    • 实战2：cv.fastNlMeansDenoisingColored() —— 单张彩色图像去噪
    • 实战3：cv.fastNlMeansDenoisingMulti() —— 多帧灰度图像去噪（增强单帧效果）
    • 实战4：cv.fastNlMeansDenoisingColoredMulti() —— 多帧彩色图像去噪（增强单帧效果）
    • 实战5：手搓代码（不加速版本）

一、图像去噪（Image Denoising）

（1）基本原理 —— 基于非局部均值（Non-Local Means, NLM）滤波算法

cv2.fastNlMeansDenoising() 是一种基于非局部均值去噪（Non-Local Means, NLM）的方法，旨在去除图像中的噪声。其核心思想是在图像的局部区域内，通过计算相似性并加权平均周围像素的值来减少噪声，同时保持图像的细节和边缘。

理解区别

  • 传统的均值滤波：是一种局部滤波方法，通过计算当前像素及其邻域像素（如3x3、5x5等）的加权平均值来平滑图像。所有邻域像素的贡献通常被认为是相同的（等权重），且由于只依赖局部区域，导致了图像在去噪时可能会出现模糊，尤其是在图像边缘部分。
  • 非局部均值滤波（NLM）：是一种全局搜索滤波方法，计算每个像素与其他区域（除了当前像素所在区域之外的所有其他区域）的相似度，并使用这些相似区域的加权平均值来替换原有像素值。

（2）算法步骤

  • （1）确定目标像素和邻域：选择需要去噪的目标像素 I(x, y)，并为每个目标像素定义一个搜索窗口。这个窗口决定了算法在图像中搜索与当前像素相似的区域。搜索窗口通常包括目标像素周围的一定数量的像素。
  • （2）计算像素块的相似性：计算目标像素的周围区域（通常是一个小块区域）与搜索窗口内所有其他区域的相似度。相似度度量通常基于欧几里得距离（或其他距离度量，如曼哈顿距离）来计算。假设目标像素周围有一个 m×m 的区域，算法将把每个像素周围的 m×m 区域视为一个小块，并计算当前像素的邻域与其他所有小块的差异。通常，使用以下的相似性度量公式：
    sim(I1,I2)=exp⁡(−∥I1−I2∥2h2)\text{sim}(I_1, I_2) = \exp\left(\frac{-\| I_1 - I_2 \|^2}{h^2}\right) sim(I1​,I2​)=exp(h2−∥I1​−I2​∥2​)
    其中：
    • I1I_1I1​ 和 I2I_2I2​ 分别是两个区域的像素值。
    • ∥I1−I2∥2\| I_1 - I_2 \|^2∥I1​−I2​∥2 是两个区域之间的欧几里得距离的平方。
    • hhh 是平滑参数，用于控制相似度的衰减。通常需要通过实验来选择合适的 hhh 值。
  • （3）加权函数（Weight Function）： 将相似性度量转化为权重，决定了周围像素对目标像素去噪结果的影响程度。在 NLM 中，最常见的加权函数是基于相似度的指数函数，即随着两块区域差异的增大，权重逐渐减小。权重 w(x′,y′)w(x', y')w(x′,y′) 可以定义为：
    w(x′,y′)=exp⁡(−∥I(x,y)−I(x′,y′)∥2h2)w(x', y') = \exp\left(\frac{-\| I(x, y) - I(x', y') \|^2}{h^2}\right) w(x′,y′)=exp(h2−∥I(x,y)−I(x′,y′)∥2​)
    其中：
    • I(x,y)I(x, y)I(x,y) 和 I(x′,y′)I(x', y')I(x′,y′) 是当前像素和候选像素的邻域块。
    • hhh 是一个控制相似度阈值的参数，值越小，只有相似度非常高的像素才会对去噪产生较大影响。
  • （4）加权平均：根据计算出的相似性，算法为每个像素计算加权平均值。与目标像素相似度较高的像素会对去噪结果贡献更多，而相似度较低的像素则贡献较少。这是通过对每个像素周围的小块区域计算加权平均值来实现的。去噪公式如下：
    I′(x,y)=∑(x′,y′)∈Ωw(x′,y′)I(x′,y)∑(x′,y′)∈Ωw(x′,y′)I'(x, y) = \frac{\sum_{(x', y') \in \Omega} w(x', y') I(x', y)}{\sum_{(x', y') \in \Omega} w(x', y')} I′(x,y)=∑(x′,y′)∈Ω​w(x′,y′)∑(x′,y′)∈Ω​w(x′,y′)I(x′,y)​
    其中：
    • I′(x,y)I'(x, y)I′(x,y) 是去噪后的像素值。
    • w(x′,y′)w(x', y')w(x′,y′) 是像素 (x′,y′)(x', y')(x′,y′) 的权重，通常与相似度成正比。
    • Ω\OmegaΩ 是搜索窗口范围内的像素集合。
  • （5）递归：对图像中的每个像素都执行相同的去噪过程，逐个计算每个像素的加权平均值，直到整个图像的所有像素都被去噪处理。

（3）优缺点

  • 优点：
    • 保留图像的细节和边缘：非局部均值滤波（NLM）通过计算每个像素与其他像素区域的相似性来进行去噪，因此能够保留图像中的细节和边缘。与传统的滤波方法（如均值滤波）相比，NLM避免了过度平滑，能够更好地保持图像结构，避免模糊。
    • 只适用于去除高斯噪声，对非高斯噪声效果较差（如椒盐噪声）：与高斯滤波器相比，NLM利用全局信息去噪，能够避免高斯滤波可能带来的模糊效应，特别是在处理具有细节和边缘的图像时。
  • 局限性：
    • 计算量较大：由于NLM需要计算图像中每个像素与所有其他区域的相似性，尤其在处理高分辨率图像时，计算量会急剧增加，导致处理速度较慢。无法满足实时性

备注：局限性太高，且去噪效果没有预期那么好。不建议使用，学习一下即可。

二、函数详解

OpenCV官网：Image Denoising

  • 单帧去噪：cv.fastNlMeansDenoising() + cv.fastNlMeansDenoisingColored()
    仅基于当前图像本身的像素值进行降噪，它通过搜索空间上的相似性（即查找当前帧内相似的像素区域）来计算非局部均值滤波。
  • 利用时间维度信息来增强去噪效：cv.fastNlMeansDenoisingMulti() + cv.fastNlMeansDenoisingColoredMulti()
    指的是在多个连续帧（如视频帧或图像序列）之间寻找相似性，以优化当前帧的去噪效果。这并不是对所有帧同时进行去噪，而是利用前后多帧的信息来增强对某一帧的去噪处理，从而提高降噪效果，同时尽可能保留图像的细节。

三、项目实战

实战1：cv.fastNlMeansDenoising() —— 单张灰度图像去噪

在这里插入图片描述

import cv2img = cv2.imread(r'F:\py\die.png', cv2.IMREAD_GRAYSCALE)
dst = cv2.fastNlMeansDenoising(img, None, 30, 7, 21)cv2.imshow('Original Image', img)
cv2.imshow('Denoised Image', dst)
cv2.waitKey(0)
cv2.destroyAllWindows()"""#############################################################################################
# 函数功能：非局部均值去噪（适用于单通道灰度图像）
# 函数说明：dst = cv2.fastNlMeansDenoising(src, dst=None, h=3, templateWindowSize=7, searchWindowSize=21)
# 参数说明：
#         src：输入图像，必须是单通道灰度图像（uint8）。
#         dst：输出去噪后的图像，可选项，默认为 None。
#         h：滤波强度，值越大去噪效果越强，但可能会导致细节损失，推荐范围 3~10。
#         templateWindowSize：模板窗口大小（奇数），通常为 7。
#         searchWindowSize：搜索窗口大小（奇数），通常为 21。
# 返回值：
#         返回去噪后的图像，与输入图像具有相同尺寸和类型。
# 功能描述：
#         - 该方法基于非局部均值（Non-Local Means, NLM）算法，能有效去除噪声，同时保留图像细节。
#         - 适用于单通道灰度图像，彩色图像需使用 cv2.fastNlMeansDenoisingColored() 。
#         - 常用于去除高斯噪声、均匀噪声等，适用于低噪声图像的平滑处理。
#############################################################################################"""

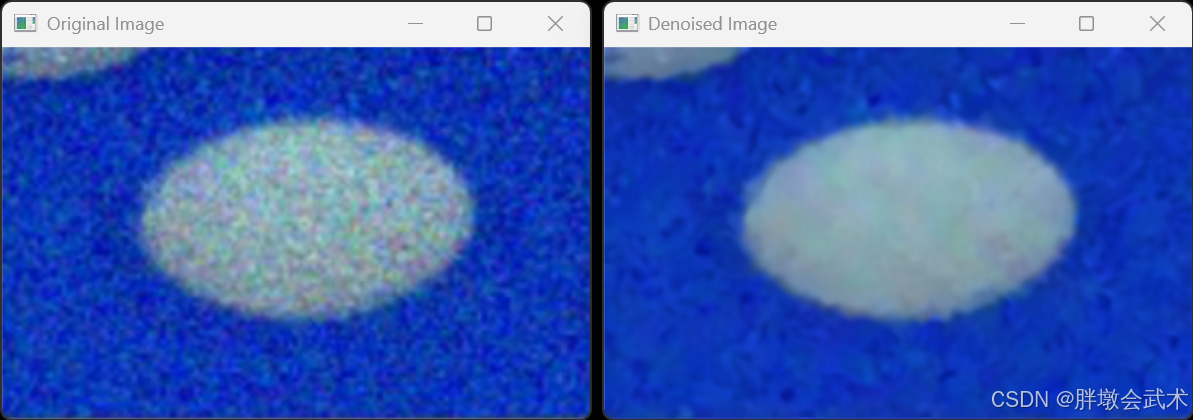

实战2：cv.fastNlMeansDenoisingColored() —— 单张彩色图像去噪

在这里插入图片描述

import cv2img = cv2.imread(r"F:\py\die.png")
dst = cv2.fastNlMeansDenoisingColored(img, None, 10, 10, 7, 21)cv2.imshow('Original Image', img)
cv2.imshow('Denoised Image', dst)
cv2.waitKey(0)
cv2.destroyAllWindows()"""#############################################################################################
# 函数功能：非局部均值去噪（适用于彩色图像）
# 函数说明：dst = cv2.fastNlMeansDenoisingColored(src, dst=None, h=10, hForColorComponents=10,
#                                                 templateWindowSize=7, searchWindowSize=21)
# 参数说明：
#         src：输入图像，必须是 3 通道 BGR 彩色图像（uint8）。
#         dst：输出去噪后的图像，可选项，默认为 None。
#         h：亮度通道的滤波强度，值越大去噪效果越强，但可能导致细节损失，推荐范围 3~10。
#         hForColorComponents：颜色通道的滤波强度，一般与 h 相同，控制颜色去噪强度。
#         templateWindowSize：模板窗口大小（奇数），通常为 7。
#         searchWindowSize：搜索窗口大小（奇数），通常为 21。
# 返回值：
#         返回去噪后的图像，与输入图像尺寸和类型相同。
# 功能描述：
#         - 该方法基于非局部均值（Non-Local Means, NLM）算法，能有效去除噪声，同时保留图像细节。
#         - 专为彩色图像设计，可同时对亮度和颜色通道进行去噪。
#         - 适用于高斯噪声、均匀噪声等，特别适用于低噪声图像的平滑处理。
#############################################################################################"""

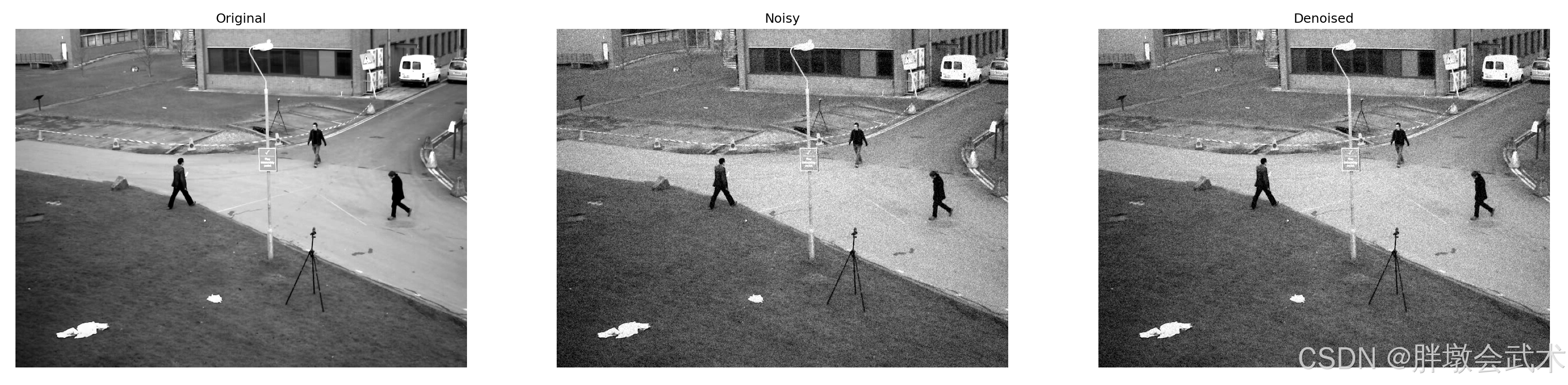

实战3：cv.fastNlMeansDenoisingMulti() —— 多帧灰度图像去噪（增强单帧效果）

在这里插入图片描述

import numpy as np
import cv2 as cv
from matplotlib import pyplot as plt# 读取视频的帧图像
cap = cv.VideoCapture(r"D:\opencv c++\opencv\sources\samples\data\vtest.avi")
img = [cap.read()[1] for i in range(5)]  # create a list of first 5 frames
gray = [cv.cvtColor(i, cv.COLOR_BGR2GRAY) for i in img]  # convert all to grayscale
gray = [np.float64(i) for i in gray]  # convert all to float64noise = np.random.randn(*gray[1].shape)*20  # create a noise of variance 25
noisy = [i+noise for i in gray]  # Add this noise to images
noisy = [np.uint8(np.clip(i, 0, 255)) for i in noisy]  # Convert back to uint8dst = cv.fastNlMeansDenoisingMulti(noisy, 2, 5, None, 4, 7, 35)  # Denoise 3rd frame considering all the 5 framesplt.subplot(131), plt.imshow(gray[2], 'gray'), plt.title('Original'), plt.axis('off')
plt.subplot(132), plt.imshow(noisy[2], 'gray'), plt.title('Noisy'), plt.axis('off')
plt.subplot(133), plt.imshow(dst, 'gray'), plt.title('Denoised'), plt.axis('off')
plt.show()# import tifffile
# import numpy as np
# import cv2 as cv
# from matplotlib import pyplot as plt
#
# # 读取tif图像
# img = tifffile.imread(r"F:\py\image.tif")
# img = [i for i in img]
#
# noise = np.random.randn(*img[1].shape)*20  # create a noise of variance 25
# noisy = [i+noise for i in img]  # Add this noise to images
# noisy = [np.uint8(np.clip(i, 0, 255)) for i in noisy]  # Convert back to uint8
#
# dst = cv.fastNlMeansDenoisingMulti(noisy, 2, 5, None, 4, 7, 35)  # Denoise 3rd frame considering all the 5 frames
#
# plt.subplot(131), plt.imshow(img[2], 'gray'), plt.title('Original'), plt.axis('off')
# plt.subplot(132), plt.imshow(noisy[2], 'gray'), plt.title('Noisy'), plt.axis('off')
# plt.subplot(133), plt.imshow(dst, 'gray'), plt.title('Denoised'), plt.axis('off')
# plt.show()
"""#############################################################################################
# 函数功能：多帧非局部均值去噪（适用于多张灰度图像）
# 函数说明：
#         dst = cv2.fastNlMeansDenoisingMulti(srcImgs, imgToDenoiseIndex, temporalWindowSize, dst=None,
#                                             h=10, templateWindowSize=7, searchWindowSize=21)
# 参数说明：
#         srcImgs：输入图像序列（列表形式），每个图像通常为单通道灰度图像（uint8）。
#         imgToDenoiseIndex：需要去噪的目标图像在输入序列中的索引（0 ≤ index < len(srcImgs)）。
#         temporalWindowSize：时间窗口大小（奇数），决定用于去噪的前后帧数量，一般取 3~5。
#         dst：输出去噪后的图像，可选项，默认为 None。
#         h：滤波强度，值越大去噪效果越强，但可能导致细节损失，推荐范围 3~10。
#         templateWindowSize：模板窗口大小（奇数），通常为 7。
#         searchWindowSize：搜索窗口大小（奇数），通常为 21。
# 返回值：
#         返回去噪后的单通道灰度图像，与输入图像尺寸和类型相同。
# 功能描述：
#         - 该方法基于非局部均值（Non-Local Means, NLM）算法，利用时间维度的信息来增强去噪效果。
#         - 适用于视频降噪、医学影像处理等场景，可有效减少随机噪声，同时保留细节。
#         - 仅适用于灰度图像，若处理彩色图像，请使用 `cv2.fastNlMeansDenoisingColoredMulti()`。
#############################################################################################"""

实战4：cv.fastNlMeansDenoisingColoredMulti() —— 多帧彩色图像去噪（增强单帧效果）

在这里插入图片描述

import numpy as np
import cv2 as cv
from matplotlib import pyplot as pltcap = cv.VideoCapture(r"D:\opencv c++\opencv\sources\samples\data\vtest.avi")
img = [cap.read()[1] for i in range(5)]  # create a list of first 5 framesnoise = np.random.randn(*img[1].shape)*20  # create a noise of variance 25
noisy = [i+noise for i in img]  # Add this noise to images
noisy = [np.uint8(np.clip(i, 0, 255)) for i in noisy]  # Convert back to uint8dst = cv.fastNlMeansDenoisingMulti(noisy, 2, 5, None, 4, 7, 35)  # Denoise 3rd frame considering all the 5 framesplt.subplot(131), plt.imshow(cv.cvtColor(img[2], cv.COLOR_BGR2RGB)), plt.title('Original'), plt.axis('off')
plt.subplot(132), plt.imshow(cv.cvtColor(noisy[2], cv.COLOR_BGR2RGB)), plt.title('Noisy'), plt.axis('off')
plt.subplot(133), plt.imshow(cv.cvtColor(dst, cv.COLOR_BGR2RGB)), plt.title('Denoised'), plt.axis('off')
plt.show()"""#############################################################################################
# 函数功能：多帧彩色图像的非局部均值去噪（适用于多个彩色图像）
# 函数说明：
#         dst = cv2.fastNlMeansDenoisingColoredMulti(srcImgs, imgToDenoiseIndex, temporalWindowSize, dst=None,
#                                                    h=10, hForColorComponents=10,
#                                                    templateWindowSize=7, searchWindowSize=21)
# 参数说明：
#         srcImgs：输入图像序列（列表形式），每个图像应为彩色图像（BGR格式，uint8）。
#         imgToDenoiseIndex：需要去噪的目标图像在输入序列中的索引（0 ≤ index < len(srcImgs)）。
#         temporalWindowSize：时间窗口大小（奇数），决定用于去噪的前后帧数量，一般取 3~5。
#         dst：输出去噪后的图像，可选项，默认为 None。
#         h：滤波强度（亮度通道），值越大去噪效果越强，但可能导致细节损失，推荐范围 3~10。
#         hForColorComponents：滤波强度（颜色通道），用于处理彩色噪声，推荐范围 3~10。
#         templateWindowSize：模板窗口大小（奇数），通常为 7。
#         searchWindowSize：搜索窗口大小（奇数），通常为 21。
# 返回值：
#         返回去噪后的彩色图像，与输入图像尺寸和类型相同。
# 功能描述：
#         - 该方法基于非局部均值（Non-Local Means, NLM）算法，利用时间维度信息来增强去噪效果。
#         - 适用于视频降噪、多帧影像处理等场景，可有效减少随机噪声，同时保留图像细节和颜色信息。
#############################################################################################"""

实战5：手搓代码（不加速版本）

在这里插入图片描述

import numpy as np
import cv2def non_local_means_denoising(img, h=10, templateWindowSize=7, searchWindowSize=21):"""非局部均值去噪算法（简化版）参数：img: 输入的灰度图像 (2D numpy array)。h: 控制去噪强度的参数，较大的 h 值会导致更强的平滑效果。templateWindowSize: 用于计算相似性的模板大小（通常为奇数）。searchWindowSize: 搜索窗口的大小，决定了搜索相似像素的范围。返回：去噪后的图像。"""height, width = img.shape  # 图像的高度和宽度denoised_img = np.zeros_like(img, dtype=np.float32)  # 输出去噪后的图像# 在图像上遍历每个像素for i in range(height):for j in range(width):# 定义目标像素的邻域（template window）x_start = max(i - templateWindowSize // 2, 0)x_end = min(i + templateWindowSize // 2 + 1, height)y_start = max(j - templateWindowSize // 2, 0)y_end = min(j + templateWindowSize // 2 + 1, width)# 获取目标像素的邻域区域（模板）template = img[x_start:x_end, y_start:y_end]# 定义搜索区域（search window）x_start_search = max(i - searchWindowSize // 2, 0)x_end_search = min(i + searchWindowSize // 2 + 1, height)y_start_search = max(j - searchWindowSize // 2, 0)y_end_search = min(j + searchWindowSize // 2 + 1, width)# 计算与目标像素模板相似的区域的权重weights = np.zeros_like(img, dtype=np.float32)weighted_sum = 0.0normalization_factor = 0.0# 遍历搜索窗口中的每个像素for x in range(x_start_search, x_end_search):for y in range(y_start_search, y_end_search):# 跳过当前目标像素if x == i and y == j:continue# 定义候选区域（模板），确保模板大小一致candidate_x_start = max(x - templateWindowSize // 2, 0)candidate_x_end = min(x + templateWindowSize // 2 + 1, height)candidate_y_start = max(y - templateWindowSize // 2, 0)candidate_y_end = min(y + templateWindowSize // 2 + 1, width)candidate_template = img[candidate_x_start:candidate_x_end, candidate_y_start:candidate_y_end]# 确保模板和候选区域大小一致if template.shape == candidate_template.shape:# 计算相似度（欧几里得距离），加入调试日志diff = template - candidate_templatesquared_diff = diff ** 2similarity = np.exp(-np.sum(squared_diff) / (h ** 2))# 打印日志，查看模板和候选区域之间的差异和相似度# print(f"Pixel ({i},{j}) - Diff: {squared_diff}, Similarity: {similarity}")# 防止溢出和无效相似度if similarity > 1.0:similarity = 1.0elif similarity < 0:similarity = 0.0# 更新权重和加权平均值weights[x, y] = similarityweighted_sum += similarity * img[x, y]normalization_factor += similarity# 防止除零错误if normalization_factor > 0:denoised_img[i, j] = weighted_sum / normalization_factorelse:denoised_img[i, j] = img[i, j]  # 如果没有有效的相似区域，保持原像素值# 打印日志，查看归一化因子print(f"Pixel ({i},{j})/({height}, {width}) - Weighted Sum: {weighted_sum}, Normalization Factor: {normalization_factor}")# 返回去噪后的图像return np.uint8(denoised_img)# （1）读取灰度图像
image = cv2.imread(r'F:\py\die.png', cv2.IMREAD_GRAYSCALE)# （2）调用非局部均值去噪算法
denoised_image = non_local_means_denoising(image, h=10, templateWindowSize=7, searchWindowSize=21)# （3）显示原图和去噪后的图像
cv2.imshow("Original Image", image)
cv2.imshow("Denoised Image", denoised_image)
cv2.waitKey(0)
cv2.destroyAllWindows()
