Modbus RTU 转 Modbus TCP：借助数据采集提升罗克韦尔PLC工艺参数反馈实时性案例

 一、项目背景：生物疫苗生产车间的通讯困境

在工业自动化领域的生物疫苗生产车间中，某企业采用威纶通 HMI（Modbus RTU 协议）负责发酵罐、纯化设备的实时操作监控与参数设定，搭配罗克韦尔 Micro800 系列 PLC（Modbus TCP 协议）控制疫苗生产全流程的温度、pH 值、搅拌转速等关键工艺参数。

两者需实时协同：HMI 需向 Micro800 PLC 下发发酵温度设定值（如 37℃±0.1℃）、pH 调节指令（如 7.2±0.05），Micro800 PLC 需反馈实际工艺参数、设备运行状态（如搅拌电机运行电流），以保障疫苗生产过程的稳定性与一致性。但因双方采用不同总线协议，缺乏直接通讯通道，原有 “操作员在 HMI 记录参数后手动录入 PLC” 的衔接方式效率低下，日均因参数录入偏差导致的工艺波动达 2 次，单次波动需废弃整批发酵液（约 1000L），直接损失超 15 万元。生物疫苗生产作为医药行业的核心领域，是工业自动化中对生产精度、数据合规要求极高的前景行业（2025 年全球市场规模预计超 1200 亿美元），对工业物联网环境下数据的实时性、可追溯性提出了严苛标准（符合 GMP、FDA 21 CFR Part 11 要求）。

二、项目痛点

1. 协议异构阻断工艺控制：HMI 的 Modbus RTU 协议与 Micro800 PLC 的 Modbus TCP 协议无法直接兼容，无物联网网关中转时，工艺参数需操作员每 10 分钟在 HMI 上记录后，通过 PLC 编程软件手动输入，单次数据传递延迟超 15 分钟，导致发酵温度控制偏差超 0.3℃，曾引发 1 批疫苗效价不达标，报废损失超 20 万元；疫苗生产周期从 72 小时延长至 85 小时，产能下降 15%。

2. 数据采集追溯断层：原有系统无专用数据采集器，发酵过程的温度、pH 值、溶氧量等关键工艺数据仅分别存储于 HMI 本地（存储周期 24 小时）与 PLC 内存，无法自动上传至工业物联网平台与 GMP 数据归档系统，审计追踪时需人工整理纸质记录，耗时超 72 小时，不符合 FDA 21 CFR Part 11 对 “电子数据不可篡改、可追溯” 的要求，面临监管部门整改风险。

3. 工业环境适应性差：生产车间为无菌洁净区（Class 1000），传统 RS485 转以太网模块防护等级低（IP20），且不耐受洁净区的酒精消毒与湿热环境（温度 25℃±2℃、湿度 60%±5%），日均通讯中断 1-2 次，每次中断需停产消毒并重启设备，恢复耗时超 3 小时，单日减少有效生产时间约 6 小时，损失产能超 800 剂疫苗。

4. 设备负载超限引发安全风险：尝试通过第三方软件实现数据转发，导致 HMI 触控响应延迟超 2 秒（CPU 负载升至 88%）、Micro800 PLC CPU 负载达 85%，超出安全运行阈值（HMI≤80%、PLC≤75%），引发 pH 调节泵控制滞后，发酵液 pH 值波动超 0.15，存在疫苗质量不合格风险，曾导致 2 批产品返工，额外成本超 8 万元。

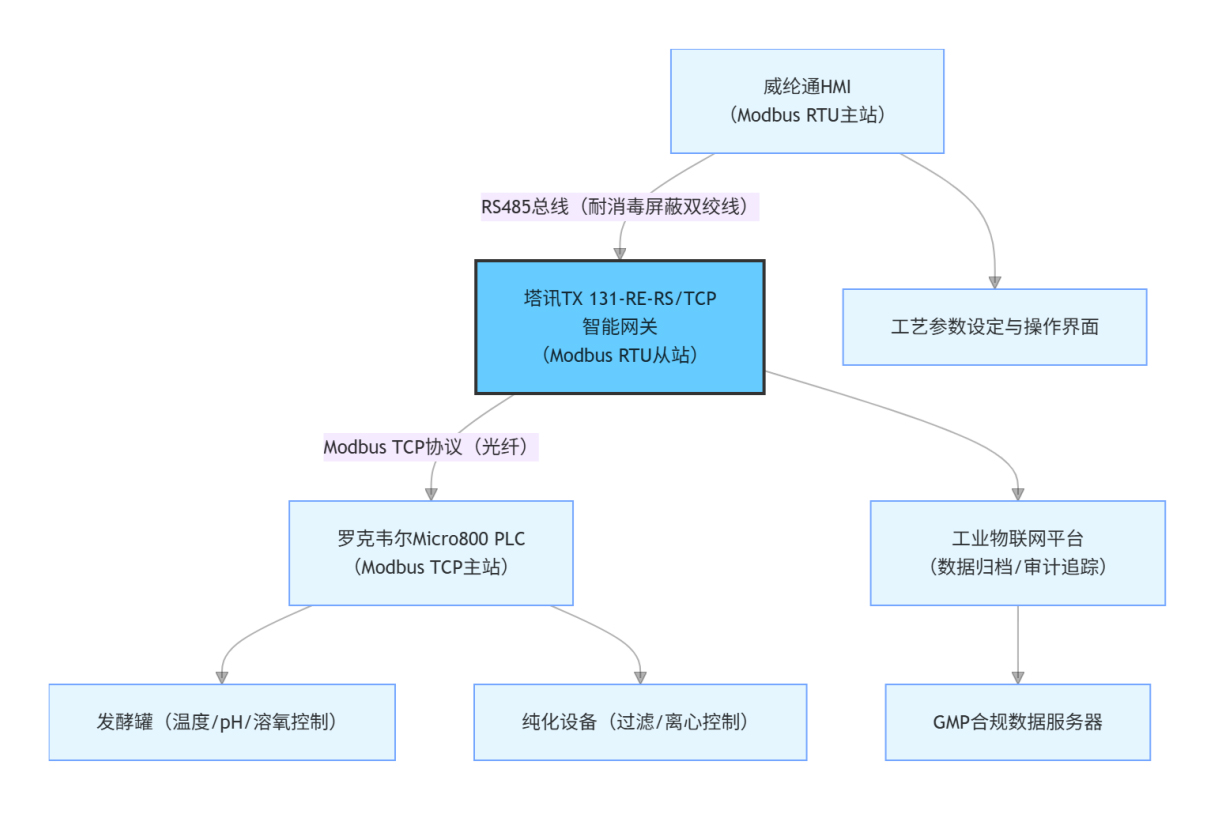

三、塔讯 TX 131-RE-RS/TCP系统结构拓扑图

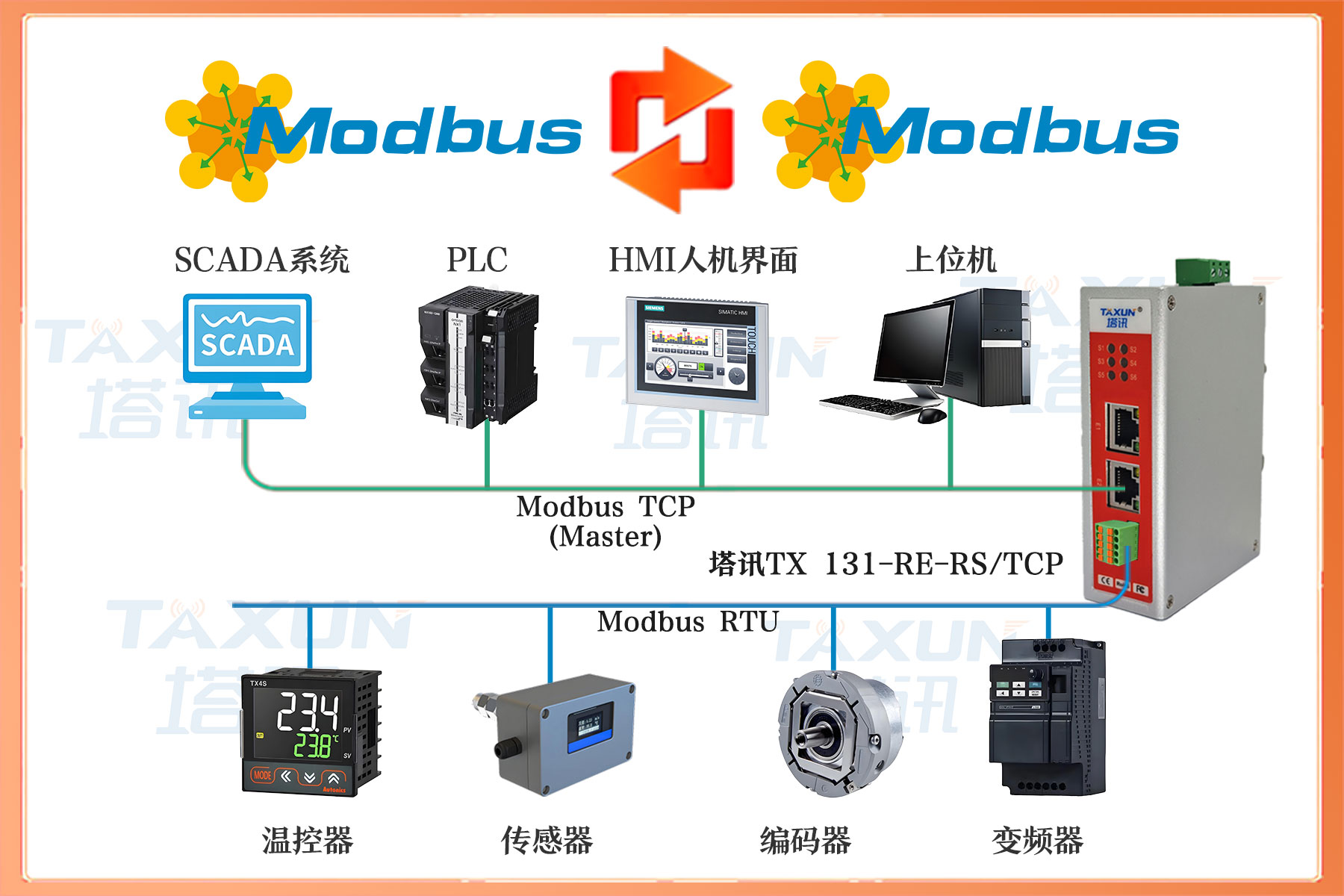

四、塔讯 TX 131-RE-RS/TCP 网关功能简介

作为核心塔讯 TX 131-RE-RS/TCP工业网关，该设备实现 Modbus RTU 从站到 Modbus TCP 从站的双向协议转换，关键功能深度适配生物疫苗生产场景需求：

· 协议兼容：严格遵循 Modbus RTU（IEC 61158）与 Modbus TCP（IEC 61158）协议规范，支持 9600-115200bps 可调波特率（适配 HMI 通讯参数：9600bps、偶校验、8 数据位、1 停止位）与 10/100Mbps 自适应以太网速率，自动识别 Micro800 PLC 的 Modbus TCP 寄存器映射规则，确保工艺参数与指令传输无格式偏差，符合疫苗生产 “参数零误差” 要求。

· 数据处理：内置双核工业级处理器，每秒可完成 2000 次以上数据转换，转换延迟≤20μs，支持 1800 点数据映射，满足温度（4 字节浮点数）、pH 值（4 字节浮点数）、搅拌转速（2 字节整数）等多类型工艺数据同步传输，数据更新频率达 1 次 / 秒，符合 GMP 对 “实时监控” 的标准。

· 工业适配：具备 IP40 防护等级（适配洁净区消毒环境），外壳采用耐酒精、耐腐蚀材质，支持 24VDC 宽压供电（±10% 波动兼容）；采用宽温设计（10℃-40℃），耐受洁净区温湿度波动；抗电磁干扰性能符合 EN 61000-6-2 标准，避免纯化设备高频电机产生的干扰导致数据丢包。

· 物联与合规扩展：支持本地数据缓存（容量 2GB，缓存周期 90 天），通过 MQTT 协议对接工业物联网平台与 GMP 数据服务器，实现工艺数据实时归档与不可篡改存储；内置审计追踪日志功能，记录每一次参数修改、数据传输的时间戳与操作员信息，满足 FDA 21 CFR Part 11 要求；支持故障自恢复，通讯中断后≤80ms 重新建立连接，保障生产连续。

五、解决方案与实施过程

（一）方案设计

采用塔讯 TX 131-RE-RS/TCP智能网关构建 “HMI 主站 - 网关 - PLC 主站” 通讯架构：网关 Modbus RTU 侧作为 HMI 的从站，实时采集工艺设定值（如发酵温度 DB1.DBD10、pH 值 DB1.DBD20）、设备启停指令；Modbus TCP 侧作为 Micro800 PLC 的从站，将采集到的设定值与指令传输至 PLC，同时接收 PLC 反馈的实际工艺参数（如实时温度 DB2.DBD10、pH 值 DB2.DBD20）、设备运行状态，实现双向数据实时交互，数据更新频率 1 次 / 秒，满足疫苗生产工艺控制需求。

（二）实施步骤

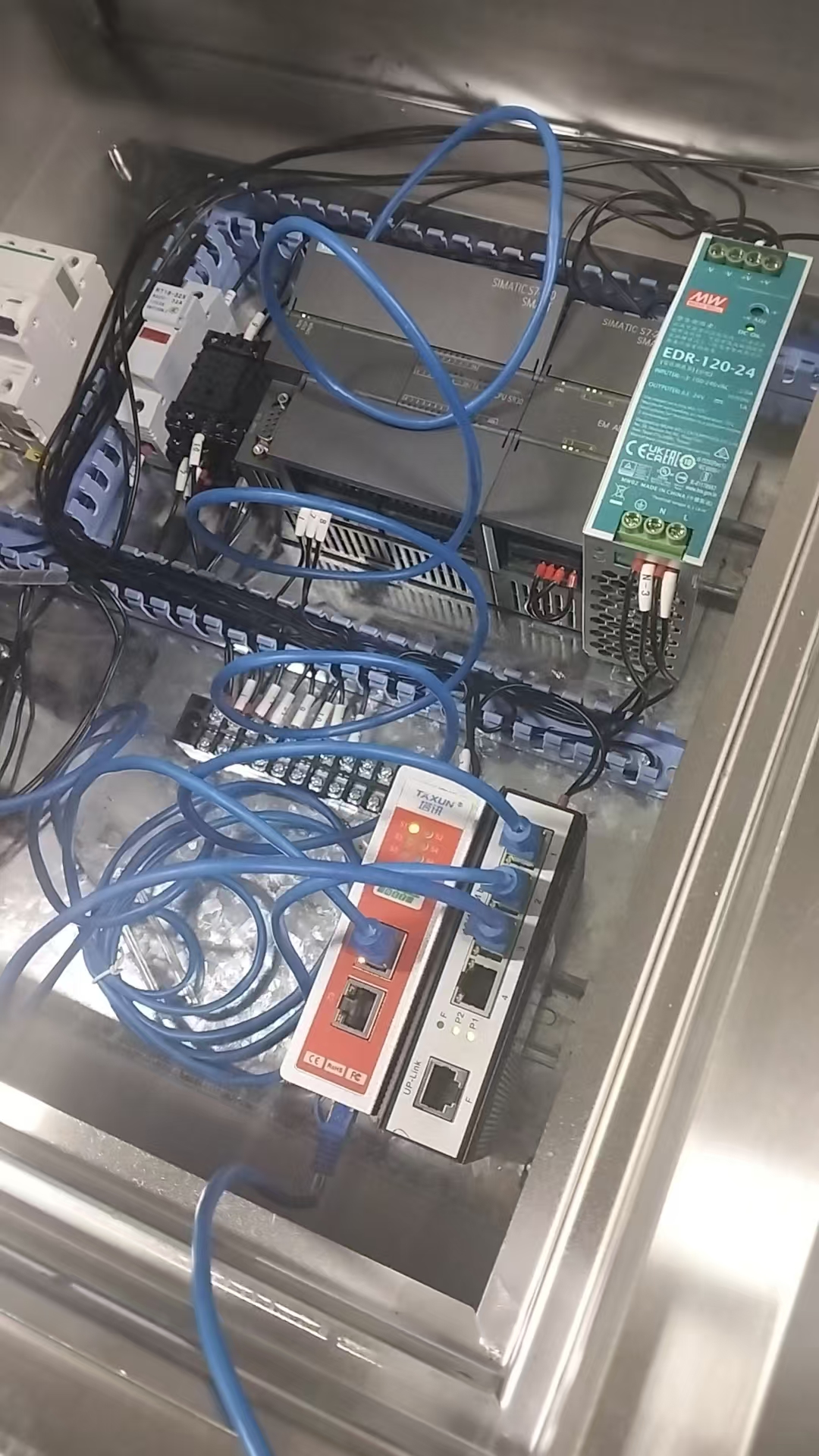

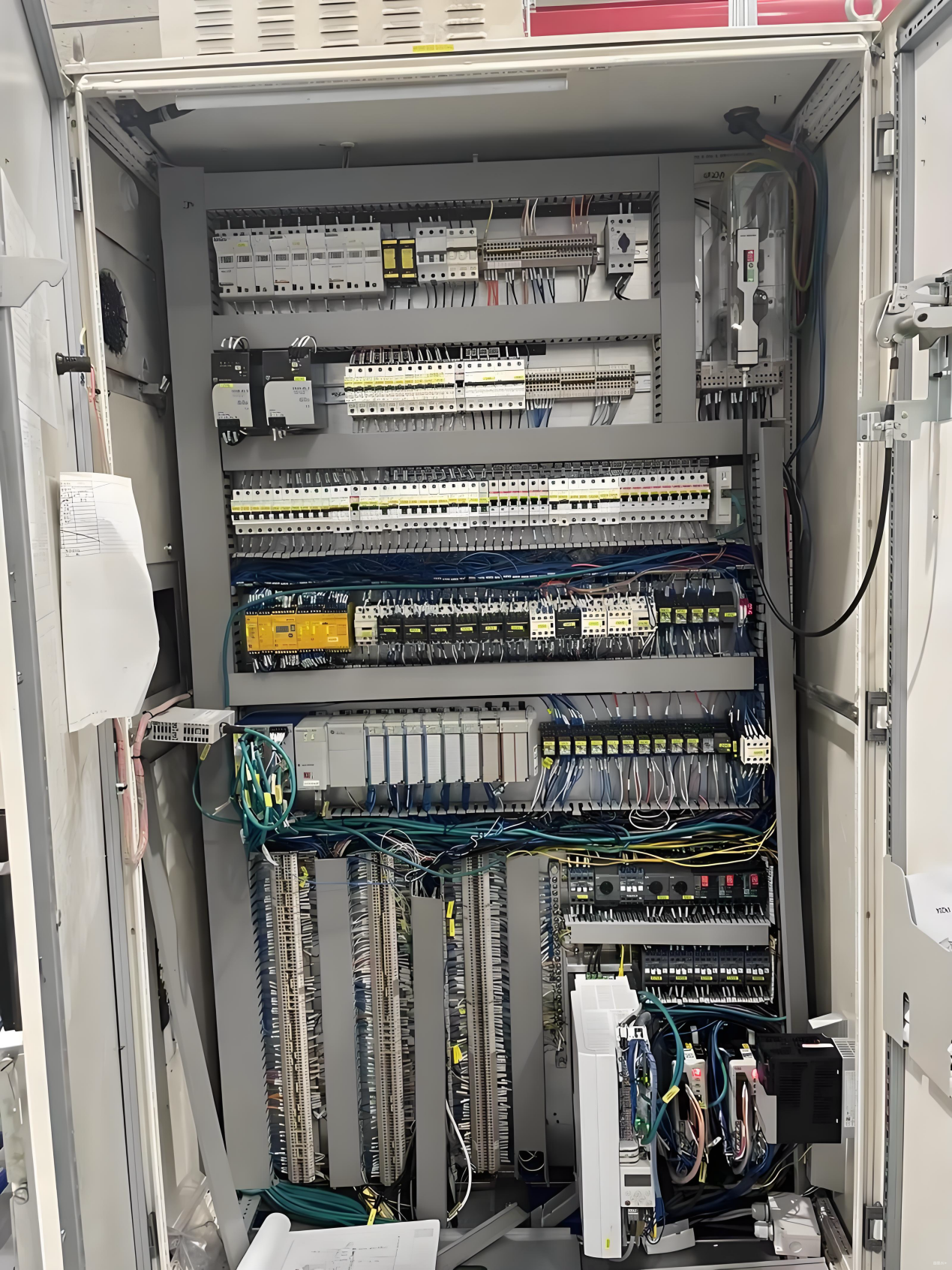

1. 硬件部署：网关安装于洁净区外的控制室机柜内，通过耐酒精屏蔽 RS485 电缆（长度 25 米，穿墙接线盒密封处理）接入 HMI 的 RS485 通讯端口；通过单模光纤（抗干扰性强，适配洁净区与控制室 300 米距离）连接 Micro800 PLC 的以太网交换机，配置 IP 地址（192.168.5.100）与 PLC（192.168.5.10）同网段，做好独立接地处理（接地电阻≤4Ω），避免车间静电干扰。

2. 参数配置：使用塔讯配置软件建立数据映射表 —— 将 HMI 的工艺设定值（发酵温度：40001、pH 值：40002）映射至网关寄存器；将 PLC 的反馈数据（实时温度：30001、pH 值：30002、设备状态：10001）映射至网关对应寄存器，设置数据更新周期 100ms，启用 “数据校验”“审计日志”“断网重连” 功能，日志保存周期 90 天。

3. 联调与合规测试：在工业物联网平台与 HMI 同步验证数据传输（延迟≤20μs，丢包率 0%）；模拟工艺参数调整（如温度从 37℃升至 39℃），测试 PLC 接收指令后执行器的响应时间（≤50ms）；邀请第三方机构验证审计日志符合 FDA 21 CFR Part 11 要求，确保通过 GMP 复评。

六、应用效果与前后对比

（一）实施后效果

1. 工艺稳定性与合规性双提升：数据传输延迟降至 20μs 内，HMI 与 PLC 参数同步无偏差，发酵温度控制波动从 ±0.3℃降至 ±0.08℃，pH 值波动从 ±0.15 降至 ±0.04，工艺波动次数从 2 次 / 日降至 0 次，每月减少产品废弃损失超 45 万元；疫苗生产周期从 85 小时缩短至 72 小时，产能提升 15%，月增产疫苗超 2.4 万剂。

2. 数据追溯效率大幅提升：通过网关将工艺数据自动归档至工业物联网平台与 GMP 服务器，审计追踪时间从 72 小时缩短至 15 分钟，顺利通过 FDA 现场检查；数据不可篡改功能保障电子数据合规，未再出现监管整改风险。

3. 通讯稳定性适配洁净区环境：网关 IP40 防护与耐消毒设计适配洁净区工况，连续运行 3 个月无通讯中断，设备故障率从 8% 降至 0.3%，停产恢复时间从 3 小时缩短至 10 分钟，单日增加有效生产时间 6 小时，月增产能超 1.8 万剂。

4. 设备负载与安全风险降低：HMI 触控响应延迟从 2 秒降至 0.1 秒（CPU 负载从 88% 降至 42%），Micro800 PLC CPU 负载从 85% 降至 38%，均低于安全阈值；pH 调节泵控制滞后消除，彻底避免因设备负载导致的工艺偏差，未再发生产品返工事件，每年减少额外成本超 50 万元。

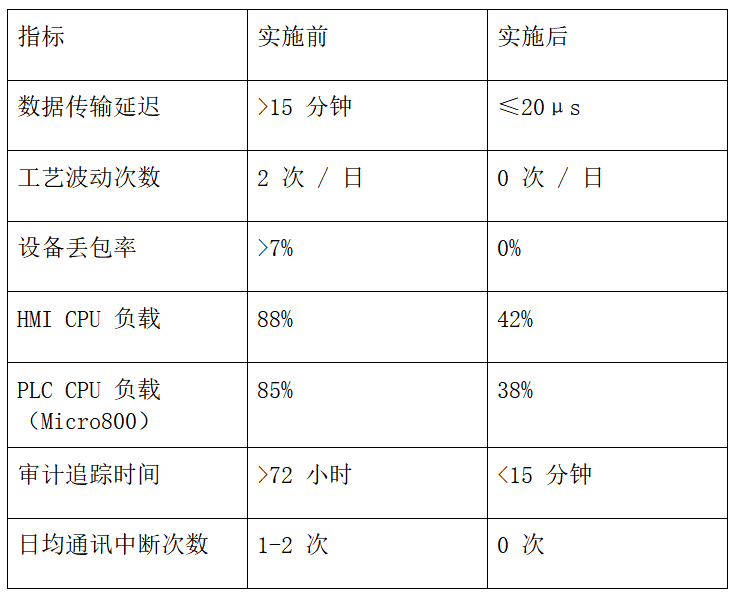

（二）效果对比表

七、行业价值与后续扩展

本案例聚焦生物疫苗生产行业，该行业关乎公共卫生安全，对生产过程的精准控制与数据合规性要求极高。此方案可复制至抗体药物、基因工程产品等生物制药场景，后续可扩展接入 MES 系统，实现工艺参数与生产订单、质量检测数据联动；或对接 AI 工艺优化系统，通过工业物联网平台分析历史数据，自动生成最优工艺参数，进一步提升疫苗生产的稳定性与效率，助力企业满足全球严苛的医药监管标准。
